Предохранители и реле Toyota RAV4 (4-е поколение)

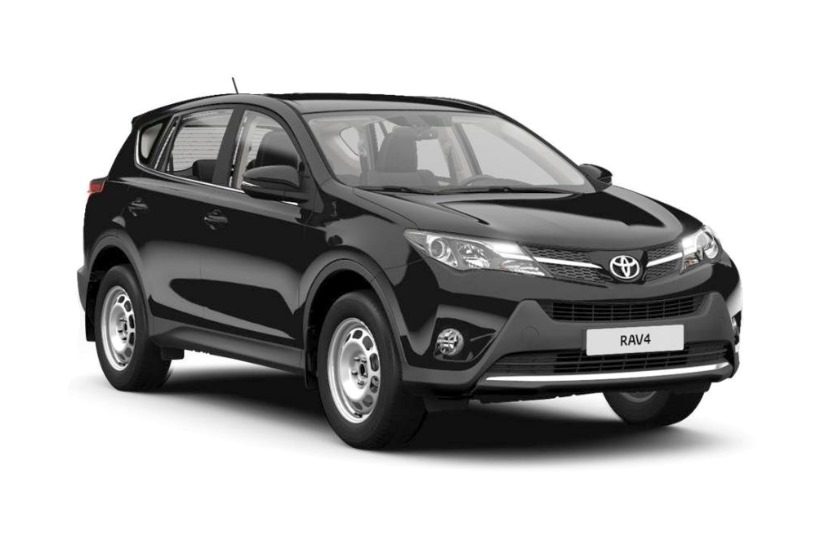

Toyota RAV4 IV поколения (код XA40/CA40) производилась с 2013 по 2019 год, охватывая модели 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов выпуска. В течение этого периода автомобиль подвергся рестайлингу. В этой статье мы разберем расположение блоков электронного управления Toyota RAV4 4 поколения, предоставим детальное описание предохранителей и реле с распиновкой, схемами и фото. Особо отметим предохранитель розетки прикуривателя для Toyota RAV4 XA40.

Проверяйте маркировку компонентов по схемам на крышке защитного блока предохранителей.

Блоки в пассажирском отсеке

Местоположение

Общая диаграмма расположения электронных модулей управления

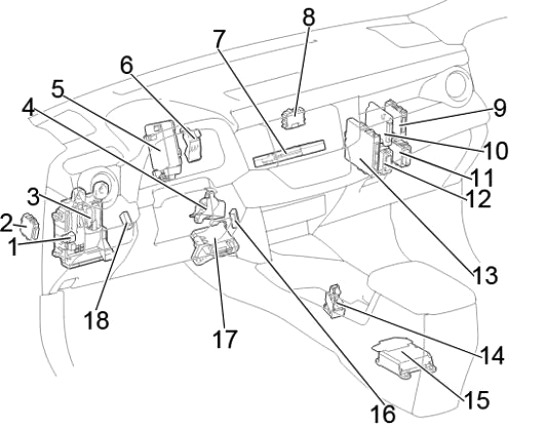

Для автомобилей с левым расположением руля

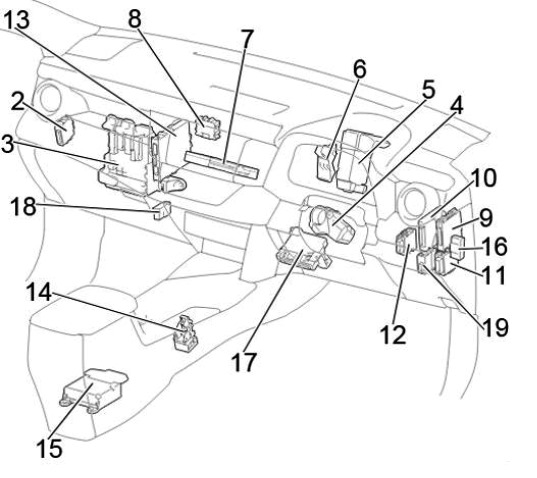

Для автомобилей с правым расположением руля

Расшифровка

1. LHD: Реле освещения интерьера (DOME CUT)
2. Модуль коррекции фар
3. Блок предохранителей / Модуль управления электрикой кузова Toyota RAV4
4. Актуатор замка руля
5. Модуль усилителя рулевого управления
6. Блок реле
7. Модуль навигационной системы
8. Модуль полного привода
9. Модуль парковочных датчиков (Clearance Warning)
10. Модуль систем помощи водителю
11. Сетевой шлюз
12. Реле дворников
13. Модуль системы Start-Stop
14. Модуль селектора АКПП
15. Модуль подушек безопасности
16. Распределительный разъем
17. Усилитель кондиционера
18. Распределительный разъем
19. RHD: Реле двойной блокировки дверей

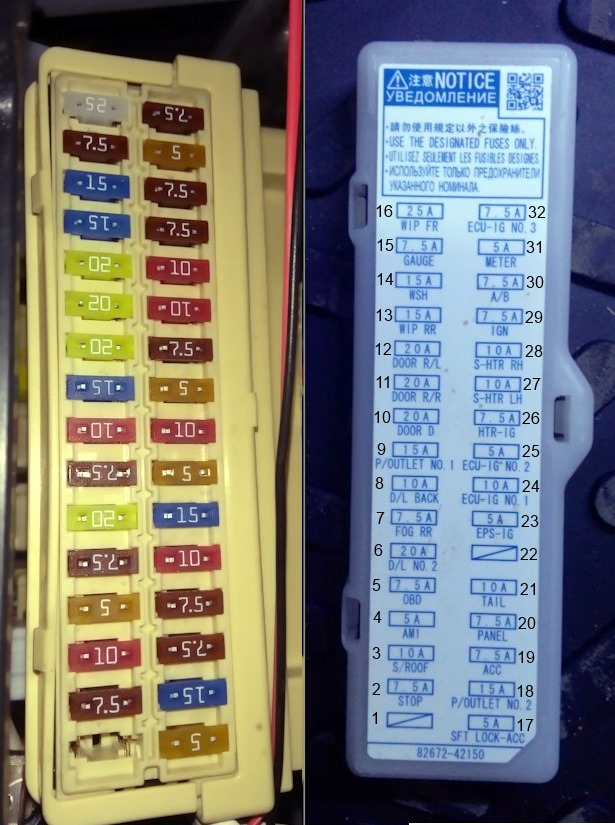

Блок предохранителей в салоне

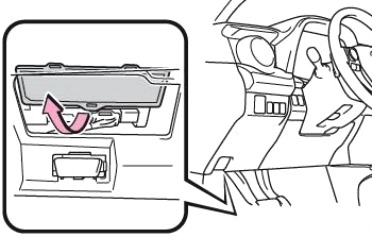

Установлен под приборной панелью. На диаграмме отмечен номером 3.

Диаграмма предохранителей салона

Назначение предохранителей

1	—
2	7,5A STOP — Сигналы торможения
3	10A S/ROOF — Система люка
4	5A AM1 — Предохранители: «IG1 NO.1», «IG1 NO.2», «IG1 NO.3», «ACC»
5	7,5A OBD — Диагностический порт OBD-II
6	20A D/L NO.2 — До 2015: Центральный замок, модуль электрики кузова
7	7,5A FOG RR — Задний фонарь противотуманного света
8	10A D/L BACK — Замок двери багажника
9	15A P/OUTLET NO.1 — Прикуриватель, розетка 12В
10	20A DOOR D — Стеклоподъемник водительской двери
11	20A DOOR R/R — Правый задний стеклоподъемник
12	20A DOOR R/L — Левый задний стеклоподъемник
13	15A WIP RR — Задний дворник
14	15A WSH — Омыватель лобового и заднего стекол
15	7,5A GAUGE — Сигналы заднего хода, зеркало с автозатемнением, мониторинг слепых зон
16	25A WIP FR — Дворники лобового стекла
17	5A SFT LOCK-ACC — Блокировка селектора АКПП
18	15A P/OUTLET NO.2 — Дополнительная розетка
19	7,5A ACC — Аудиосистема, зеркала, модуль электрики, часы, датчик тока
20	7,5A PANEL — Панель приборов, VSC OFF, BSM, полный привод, подогрев щеток, EFI, парктроники, подогрев сидений, розетки, подсветка
21	10A TAIL — Габаритные огни, номерной знак, туманки
22	20A D/L NO.2 — С 2015: Центральный замок, модуль электрики кузова
23	5A EPS-IG — Электроусилитель руля
24	10A ECU-IG NO.1 — Полный привод, датчик руля, приборы, селектор
25	5A ECU-IG NO.2 — Модуль электрики, беспроводное управление, блокировка, push-start, люк, аудио, TPMS, BSM, LDA
26	7,5A HTR-IG — Кондиционер, обогрев стекла
27	10A S-HTR LH — Обогрев левого сиденья
28	10A S-HTR RH — Обогрев правого сиденья
29	7,5A IGN — Топливный насос, EFI, стоп-сигналы, блокировка руля
30	7,5A A/B — Подушки безопасности, классификатор пассажира
31	5A METER — Комбинация приборов
32	7,5A ECU-IG NO.3 — Генератор, ABS/VSC, обогрев щеток, стоп-сигналы, вентиляторы, PTC, DEF

Предохранитель прикуривателя в Toyota RAV4 — это номер 9 на 15А.

С обратной стороны блока размещены дополнительные предохранители для RAV4 XA40.

Диаграмма дополнительных предохранителей

Расшифровка дополнительных предохранителей

1. 30A P/SEAT F/L — Регулировка левого переднего сиденья
2. 30A PBD — Привод двери багажника
3. 30A P/SEAT F/R — Регулировка правого переднего сиденья
4. 30A P/W-MAIN — Передние стеклоподъемники, модуль управления

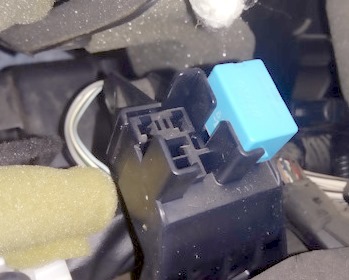

Блок реле в салоне

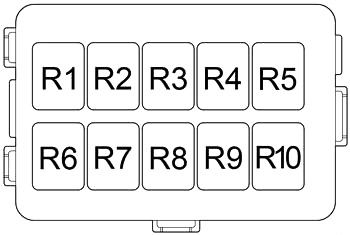

Диаграмма блока реле

Расшифровка реле

R1	LHD: Противоугонная сигнализация (S-HORN) RHD: Освещение интерьера (DOME CUT)
R2	Задняя противотуманная лампа (FOG RR)

Дополнительные компоненты

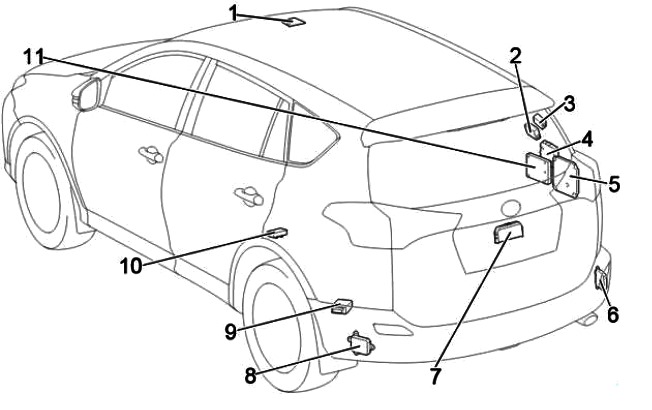

Диаграмма дополнительных элементов

Расшифровка

1. Модуль управления люком
2. Ресивер центрального замка и TPMS / Модуль TPMS
3. Ресивер центрального замка
4. Трансивер Bluetooth-телефона
5. Модуль парковочной помощи
6. Правый датчик слепых зон
7. Модуль управления дверями
8. Левый датчик слепых зон
9. Модуль топливного насоса
10. Распределительный коннектор
11. Аудиоусилитель

Блоки в моторном отсеке

Местоположение

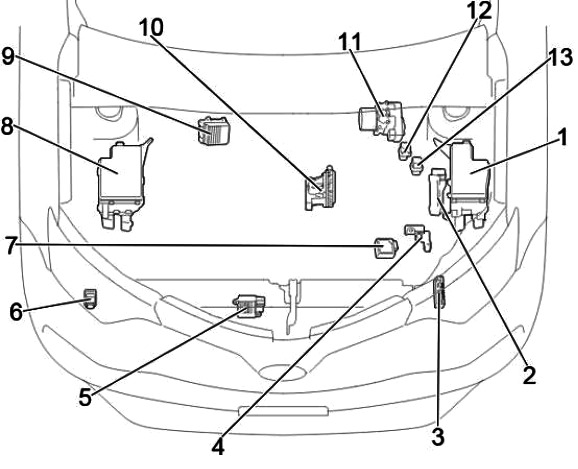

Общая схема расположения блоков

Назначение компонентов

1. Блок предохранителей и реле в моторном отсеке
2. Модуль управления двигателем
3. Модуль свечей накаливания
4. Модуль генератора
5. С 2015: Модуль вентилятора охлаждения
6. Реле очистителей фар
7. Модуль АКПП
8. Блок реле
9. Модуль форсунок
10. Контроллер VVT-i
11. Актуатор тормозной системы
12. Реле свечей накаливания
13. С 2015: Реле подогрева топлива

Основной блок предохранителей и реле под капотом

На схеме обозначен номером 1, находится слева в подкапотном пространстве Toyota RAV4 4 поколения.

Вариант 1 блока предохранителей под капотом

Диаграмма

Расшифровка предохранителей

1	20A EFI-MAIN NO.1 — 2AR-FE: EFI, предохранители «EFI NO.1», «EFI NO.2»
	25A EFI-MAIN NO.1 — 3ZR-FE, 3ZR-FAE: EFI, предохранители «EFI NO.1», «EFI NO.2»
	30A EFI-MAIN NO.1 — Дизель: EFI, АКПП, «EFI NO.3»
2	30A TOWING-B — Разъем для прицепа
3	10A STRG LOCK — Замок руля
4	10A ECU-B NO.2 — А/С, приборы, push-start, потолок
5	10A TURN&HAZ — Поворотники и аварийка
6	20A EFI-MAIN NO.2 — 2AR-FE: MAF, насос, O2-сенсор
	Дизель: «EFI NO.1», «EFI NO.2»
	15A EFI-MAIN NO.2 — 3ZR-FE, 3ZR-FAE: EFI
	7,5A EFI-MAIN NO.2 — С 2015: 2WW: EFI
7	20A ST NO.2 — До 2015: Старт
	30A D/L NO.1 — С 2015: Дверь багажника, приборы, замки, push-start, дворники, фары, иммо, TPMS
8	30A ST — Стартовая система
	30A ST NO.1 — Стартовая система
9	30A AMP — Аудиосистема
	30A AMP/BBC NO.3 — С 2015: Аудиосистема
10	10A ETCS — EFI
	30A FUEL PMP — С 2015: 2WW: Топливный насос
11	10A S-HORN — До 2015: Сигнализация
	30A BBC NO.2 — С 2015 (без телематики): Start-Stop
	7,5A MAYDAY — С 2015: Телематика
12	15A IG2 — EFI, «METER», «IGN», «A/B»
13	7,5A AM2 — Старт, «IG2»
14	7,5A ALT-S/ICS — Датчик тока, генератор
15	10A HORN — Клаксон
16	25A EDU — Дизель: EFI
	20A ST NO.2 — С 2015: 3ZR-FAE: Старт
	10A S-HORN — С 2015: Сигнализация
17	30A D/C CUT — «DOME», «ECU-B NO.1», «RADIO»
18	5A WIPER-S — Переключатель дворников, датчик тока, EFI
19	10A EFI NO.1 — 3ZR-FE: MAF, VSV, ACIS, O2, EFI
	10A EFI NO.1 — 3ZR-FAE: EFI
	10A EFI NO.1 — 2AR-FE: MAF, VSV, ACIS
	10A EFI NO.1 — 1AD-FTV: MAF, клапаны, EDU, EGR, Start-Stop, свечи
	10A EFI NO.1 — 2AD-FTV, 2AD-FHV: EDU, клапаны, EGR, MAF, VNT
	7,5A EFI NO.1 — С 2015: 2WW: EFI
20	10A EFI NO.2 — 3ZR-FAE: MAF, VSV, ACIS, O2, Start-Stop
	10A EFI NO.2 — 2AR-FE: EFI
	10A EFI NO.2 — 3ZR-FE, 2AD-FTV, 2AD-FHV: MAF
	15A EFI NO.2 — С 2015: 2WW: EFI
21	10A H-LP LH-HI — Левый дальний свет, индикатор
22	10A H-LP RH-HI — Правый дальний свет
23	7,5A EFI NO.3 — EFI, АКПП
	20A EFI NO.3 — С 2015: 2WW: EFI
24	—
25	—
26	20A RADIO — Радио и аудио
27	10A ECU-B NO.1 — Модуль электрики, беспроводное, датчик руля, замок, часы, багажник, TPMS
28	10A DOME — Освещение салона, багажника, персоналка
29	10A H-LP LH-LO — До 2015: Галоген: Левый ближний, корректор. С 2015: Ближний, корректор
	15A H-LP LH-LO — До 2015: HID: Левый ближний, корректор
30	10A H-LP RH-LO — До 2015: Галоген: Правый ближний. С 2015: Ближний
	15A H-LP RH-LO — До 2015: HID: Правый ближний
31	—
32	—
33	—
34	—
35	50A FUEL HTR — С 2015: 2WW: Подогрев топлива
36	40A BBC — Start-Stop
37	30A VLVMATIC — VALVEMATIC
	50A EFI MAIN — С 2015: 2WW: ABS, круиз, HSA, HAC, панорама, DRCC, TRC, VSC
38	30A ABS NO.2 — VSC, ABS
39	50A ABS NO.2 — VSC, ABS
40	50A H-LP-MAIN — «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI»
41	80A GLOW — Свечи накаливания
42	80A EPS — Электроусилитель руля
43	120A ALT — До 2015: Бензин: Салонные предохранители
	140А ALT — До 2015: Дизель, 3ZR-FAE (с 2015); С 2015 кроме 2WW: ABS, вентиляторы, PTC, DEF и салонные
Реле в блоке
R1	ECU (EFI-MAIN NO.2)
R2	Зажигание (IG2)
R3	Дизель: ECU (EDU), Бензин: Насос (C/OPN), 2WW: Насос (FUEL PMP)
R4	До 2015: Фары (H-LP), С 2015: Диммер
R5	ECU (EFI-MAIN NO.1)
R6	До 2015: Диммер
	С 2015 кроме 2AR-FE: Фары (H-LP), 2AR-FE: Фары/DRL

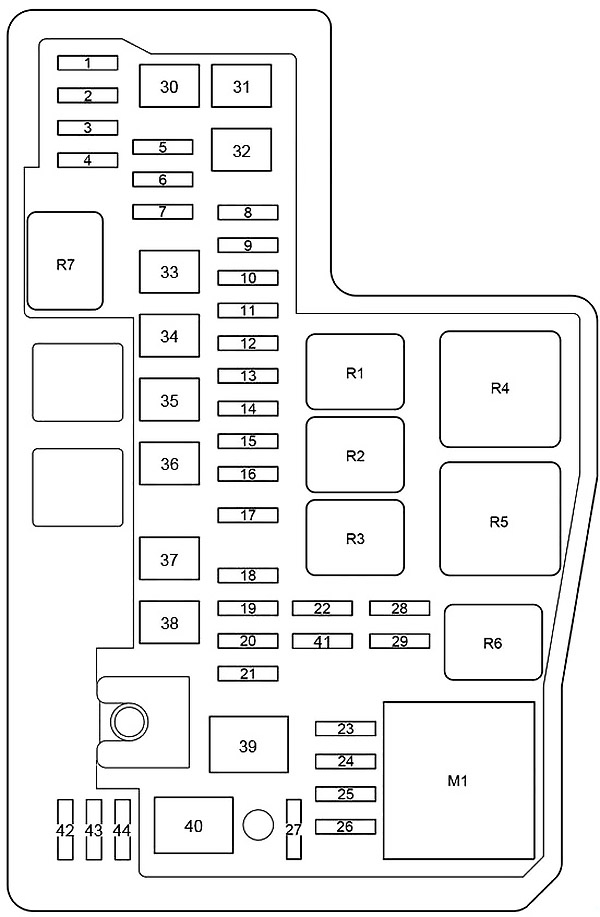

Вариант 2 блока предохранителей под капотом

Диаграмма

Расшифровка

1	20A RADIO — Аудиосистема
2	10A ECU-B NO.1 — Модуль электрики, беспроводное, датчик руля, часы, багажник, TPMS, память водительского кресла
3	10A DOME — Салонное освещение, персоналка, багажник, зеркала
4	—
5	20A DEICER — Подогрев зоны щеток
6	—
7	7,5A FOG FR — Передние туманки, индикатор
8	30A AMP — Аудиосистема
9	30A ST — Старт
10	20A EFI-MAIN NO.1 — EFI, «EFI NO.1», «EFI NO.2»
11	—
12	15A IG2 — EFI, «METER», «IGN», «A/B»
13	10A TURN&HAZ — Приборы
14	7,5A AM2 — Старт, «IG2»
15	10A ECU-B NO.2 — А/С, приборы, классификатор, push-start
16	10A STRG LOCK — Замок руля
17	30A D/C CUT — «DOME», «ECU-B NO.1», «RADIO»
18	10A HORN — Клаксон
19	10A ETCS — EFI
20	20A EFI-MAIN NO.2 — MAF, насос, задний O2
21	7,5A ALT-S/ICS — Датчик тока
22	10A MIR HTR — Обогрев зеркал, EFI
23	10A EFI NO.1 — MAF, VSV, ACIS
24	10A EFI NO.2 — EFI
25	10A H-LP LH-HI — Левый дальний, индикатор
26	10A H-LP RH-HI — Правый дальний
27	—
28	10A H-LP LH-LO — Левый ближний
29	10A H-LP RH-LO — Правый ближний
30	30A CDS FAN — Вентилятор охлаждения
31	50A HTR — Кондиционер
32	50A H-LP-MAIN — DRL, «H-LP» предохранители
33	30A PTC HTR NO.2 — PTC-обогреватель
34	PTC HTR NO.1 — PTC-обогреватель
35	30A DEF — Обогрев заднего стекла, «MIR HTR»
36	30A ABS NO.2 — VSC
37	30A RDI FAN — Вентилятор радиатора
38	50A ABS NO.1 — VSC
39	80A EPS — Электроусилитель
40	120A ALT — ABS, PTC, DEICER, HTR, RDI FAN, CDS FAN, FOG FR, DEF
41	5A WIPER-S — Дворники, датчик дождя
42	10A SPARE — Резервный
43	20A SPARE — Резервный
44	30A SPARE — Резервный
M1	Модуль DRL
Реле
R1	ECU (EFI-MAIN NO.2)
R2	Зажигание (IG2)
R3	Насос (C/OPN)
R4	Перемычка
R5	Фары (H-LP)
R6	ECU (EFI-MAIN NO.1)
R7	Обогрев стекла (DEF)

Дополнительный блок реле под капотом

Обозначен номером 8 на схеме, расположен справа в моторном отсеке RAV4.

Иллюстрация доступа к блоку реле

Вариант 1 блока реле

Диаграмма блока

Описание предохранителей и реле

1	5A DRL — Дневные ходовые огни
2	30A TOWING-ALT — Разъем прицепа
3	7,5A FOG FR — Передние туманки, индикатор
4	10A NOISE FILTER — Фильтр помех
5	25A STV HTR — PTC-обогреватель
6	10A S/HTR R/R — С 2015: Обогрев заднего правого сиденья
7	20A DEICER — Подогрев щеток
	10A S/HTR R/L — С 2015: Обогрев заднего левого сиденья
8	CDS FAN NO.2 — С 2015: Дизель: Вентилятор охлаждения
9	—
10	5A RDI FAN NO.2 — С 2015: Дизель: Вентилятор
11	—
12	—
13	10A MIR HTR — Обогрев зеркал, EFI
14	—
15	—
16	—
17	50A PTC HTR NO.1 — 600W, 840W: PTC
	30A PTC HTR NO.1 — 330W: PTC
18	50A PTC HTR NO.2 — 840W: PTC
	30A PTC HTR NO.2 — 330W: PTC
19	50A PTC HTR NO.2 — 840W: PTC
	30A PTC HTR NO.2 — 330W: PTC
20	30A CDS FAN — Вентилятор охлаждения
	40A CDS FAN — С 2015: 2WW: Вентилятор
	50A FAN NO.2 — С 2015: Прицеп + Дизель: Вентилятор
21	30A RDI FAN — Вентилятор радиатора
	40A RDI FAN — С 2015: 2WW: Вентилятор
	50A FAN NO.1 — С 2015: Прицеп + Дизель: Вентилятор
22	50A HTR — А/С
23	30A DEF — Обогрев заднего стекла, «MIR HTR»
24	50A HWD NO.2 — Обогрев лобового стекла
25	30A H-LP CLN — Очистители фар
26	50A HWD NO.1 — Обогрев лобового стекла
Реле
R1	Вентилятор (FAN NO.2)
R2	Передние туманки (FOG FR)
R3	Клаксон
R4	Обогреватель (HTR)
R5	DRL
R6	Вентилятор (FAN NO.3)
R7	Вентилятор (FAN NO.1)
R8	Обогрев заднего стекла (DEF)
R9	PTC HTR NO.1
R10	PTC HTR NO.2
	Обогрев лобового (HWD NO.1)
R11	PTC HTR NO.3
	Обогрев лобового (HWD NO.2)
R12	Стоп-сигналы (STOP LP)
R13	Стартер (ST, ST NO.1)
R14	DEICER
	Подогрев руля (STRG HTR)
	DEICER/STRG HTR
A
R15	С 2015: Прицеп + Дизель: FAN NO.1, S/HTR R/L
R16	С 2015: S/HTR R/R
B
R17	С 2015: Прицеп + Дизель: FAN NO.2, WSH NZL HTR
R18	Стартер (ST NO.2)
C
R19	330W: PTC HTR NO.1
	600W: PTC HTR NO.3
R20	PTC HTR NO.2

Вариант 2 блока реле

Диаграмма

Расшифровка реле

R1	Передние противотуманные фары (FOG FR)
R2	Муфта компрессора А/С (MG / CLT)
R3	PTC-обогреватель (PTC HTR №2)
R4	—
R5	Сигнал
R6	Вентилятор охлаждения (ВЕНТИЛЯТОР №2)
R7	PTC-обогреватель (PTC HTR №1)
R8	Вентилятор охлаждения (ВЕНТИЛЯТОР №3)
R9	Стартер (ST)
R10	Вентилятор охлаждения (ВЕНТИЛЯТОР №1)

На нашем YouTube-канале доступно видео по этой теме для Toyota RAV4 4 поколения. Просмотрите и подпишитесь!

Если есть вопросы по предохранителям или реле RAV4 XA40, или дополнения — оставляйте комментарии ниже.
