Toyota Raum 2 поколения выпускалась в период с 2003 по 2011 год под индексом XZ20. За эти годы автомобиль подвергся обновлению в виде фейслифтинга. В этой статье мы разберем размещение электронных блоков управления, детально опишем предохранители и реле Toyota Raum 2, включая схемы, позиции блоков, фотографии и примеры. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетку в салоне.
Положение блоков и функции их компонентов могут варьироваться в зависимости от модификации.
Блоки в салоне
Расположение

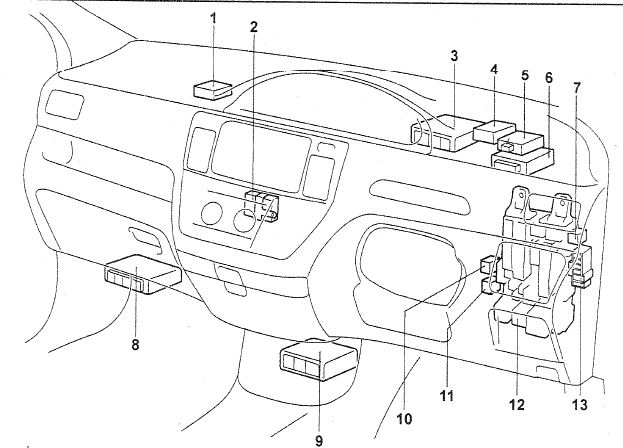

Общая схема размещения электронных блоков управления Toyota Raum 2
Назначение компонентов
- ЭБУ иммобилайзера
- Блок корректора фар (с 08.2005)
- Контроллер камеры (до 12.2006)
- Приемник дистанционного управления центральным замком
- Приемник SMART KEY
- ЭБУ системы SMART KEY
- Реле антиобледенения щеток (до 12.2006)
- ЭБУ двигателя
- ЭБУ SRS
- Реле противотуманок (с 12.2006)
- Реле антиобледенения щеток (с 12.2006)
- Монтажный блок под торпедо
- Разъем CAN №7 (с 12.2006)
Блок предохранителей в салоне
Расположен под приборной панелью на стороне водителя в Toyota Raum 2.
Проверяйте маркировку на крышке блока для точного соответствия.
Фото блока предохранителей
Схема блока предохранителей в салоне
Описание предохранителей
| 1 | 10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, EFI / SFI система |
| 7,5A PANEL2 — Иммобилайзер, вход и запуск, передние противотуманки, освещение, напоминание о свете, автоматическая трансмиссия, задняя противотуманка, запуск, блокировка руля, задние фонари, беспроводной замок дверей | |
| 2 | 7,5A PANEL1 — Освещение, регулировка подсветки приборов, спидометр и датчики |
| 3 | 7,5A A/C — Обогрев заднего стекла, кондиционер |
| 4 | 20A D DOOR — Стеклоподъемники |
| 5 | 20A RL DOOR — Задний левый стеклоподъемник |
| 6 | 20A RR DOOR — Задний правый стеклоподъемник |
| 7 | — |
| 8 | 15A CIG — Прикуриватель, розетка в салоне |
| 9 | 7,5A ACC — Блокировка дверей, зеркала, аудиосистема |
| 10 | — |
| 11 | 10A ID/UP /MIR HTR — EFI / SFI система, обогрев зеркал |
| 12 | |
| 13 | |
| 14 | 7,5A RR FOG — Задние противотуманные фары |
| 15 | 7,5A IGN — EFI / SFI, иммобилайзер, SRS, классификация пассажира |
| 16 | 7,5A MET — Приборы и индикаторы |
| 17 | 15A P S-HTR — Обогрев пассажирского сиденья |
| 18 | 15A D S-HTR — Обогрев водительского сиденья |
| 19 | 20/25A WIP — Очистители лобового стекла |
| 20 | 15A RR WIP — Задний очиститель |
| 21 | 15A WSH — Омыватель стекла |
| 22 | 10A ECU-IG — Дневные огни, ABS, EPS, стеклоподъемники, дверной замок, антикража, вентилятор охлаждения |
| 23 | 10A GAUGE — Зарядка, поворотники, аварийка, фары, подсветка, блокировка АКПП, обогрев стекла, кондиционер, АКПП |
| 24 | 7,5A OBD2 — Диагностика OBD |
| 25 | 10A STOP — Стоп-сигналы, высокоположенный стоп, EFI / SFI, блокировка АКПП, ABS |
| 26 | — |
| 27 | 25A D/L — Дверные замки |
| 28 | 10A TAIL — Габариты, фонари, номерной знак, EFI / SFI |
| 29 | 7,5A RR FOG — Задние противотуманки |
| 30 | 15A FR FOG — Передние противотуманки |
| 31 | 25A AM1 — EFI / SFI система |
Предохранитель прикуривателя — №8 на 15A (CIG), указан на крышке блока.
Дополнительные элементы размещены в верхней секции блока.
Схема дополнительных элементов
Расшифровка
| F1 | 30A ЭБУ кузова / Электростеклоподъемники |
| F2 | 30/40A Реле поворотников / Обогрев стекла, предохранитель MIR HTR |
| F3 | 30A Подогрев сидений |
| R1 | Реле-прерыватель поворотников |
| R2 | Реле обогревателя |
| R3 | Реле IG1 — Зажигание |
Рядом могут быть установлены дополнительные реле:
- Реле ACC
- Реле зажигания
- Реле обогревателя
- Реле задних противотуманок
- Реле передних противотуманок
- Предохранители
Блоки под капотом
Расположение

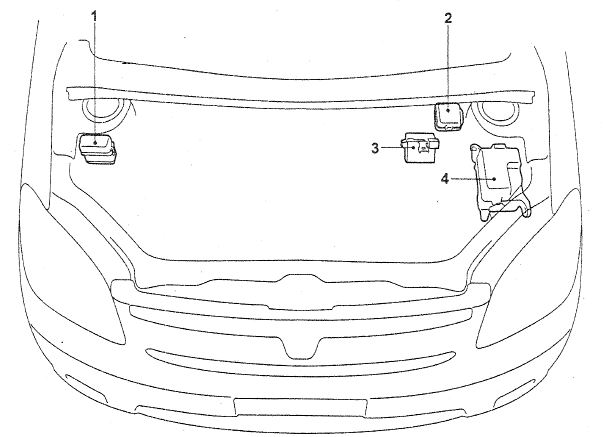

Схема блоков под капотом Toyota Raum 2
Назначение
- Блок реле ABS
- Блок реле №2
- Блок плавких вставок
- Главный блок предохранителей и реле
Главный блок предохранителей и реле под капотом
Блок установлен слева в моторном отсеке, около аккумулятора Toyota Raum 2.
Фото блока
Схема с крышки блока
Схема блока
Описание
| 1 | 15A DOME — Часы, приборы, блокировка, фары, салонное освещение, зуммер, дисплей, аудио, ЭБУ замков |
| 2 | 15A EFI — ЭБУ двигателя, иммобилайзер, ЭБУ АКПП |
| 3 | 15A HORN — Гудок |
| 4 | 15A AM2 — Зарядка, приборы, ЭБУ двигателя, иммобилайзер, ЭБУ АКПП, дисплей, SRS, зажигание |
| 5 | 15A RAD No.1 — Аудиосистема |
| 6 | — |
| 7 | 10A H-LP LH — Левая фара, корректор |
| 8 | 10A H-LP RH — Правая фара, корректор |
| 9 | 10A ST — Система стартера |
| 10 | Запасной |
| 11 | Запасной |
| 12 | Запасной |
| 13 | — |
| 14 | — |
| 15 | 30A RDI — Вентилятор охлаждения |
| 16 | 50A HTR SUB1 — Вспомогательный обогреватель (PTC) |
| 17 | — |
| Реле | |
| R1 | Вентилятор охлаждения |
| R2 | Вентилятор охлаждения |
| R3 | Стартер |
| R4 | — |
| R5 | Розетка |
| R6 | Вспомогательный обогреватель (PTC) |
| R7 | EFI |
| R8 | Компрессор кондиционера |
| R9 | Гудок |
Дополнительный блок под капотом
Схема
Расшифровка
| 1 | 10A H-LP HI RH — Фары (ДХО) |
| 2 | 10A H-LP HI LH — Приборы, фары (ДХО) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | — |
Блок ABS
Схема
Описание
- 1 — Предохранитель ABS №3 (без VSC); отсутствует (с VSC)
- А — Отсутствует (без VSC); Реле ABS MTR (с VSC)
- В — Реле ABS MTR (без VSC); Реле ABS CUT (с VSC)
- С — Реле ABS SOL (без VSC); отсутствует (с VSC)
Блок силовых предохранителей
Расположен на положительной клемме АКБ в виде высокомощных плавких вставок Toyota Raum 2.
Схема
Обозначение
- 60A MAIN — Предохранители EFI, DOME, HORN, ST, AM2, H-LP LH/RH, H-LP HI/LO
- 80A — Система START/STOP
- ALT 100/120A — ECU-B, TAIL, D/L, OBD, RDI, AM1, HAZ, HTR, HTR-SUB1, POWER, STOP, DEF, зарядка
- 60A ABS — ABS система
Если есть вопросы по предохранителям Toyota Raum 2 — пишите в комментариях. Разберем вместе.
