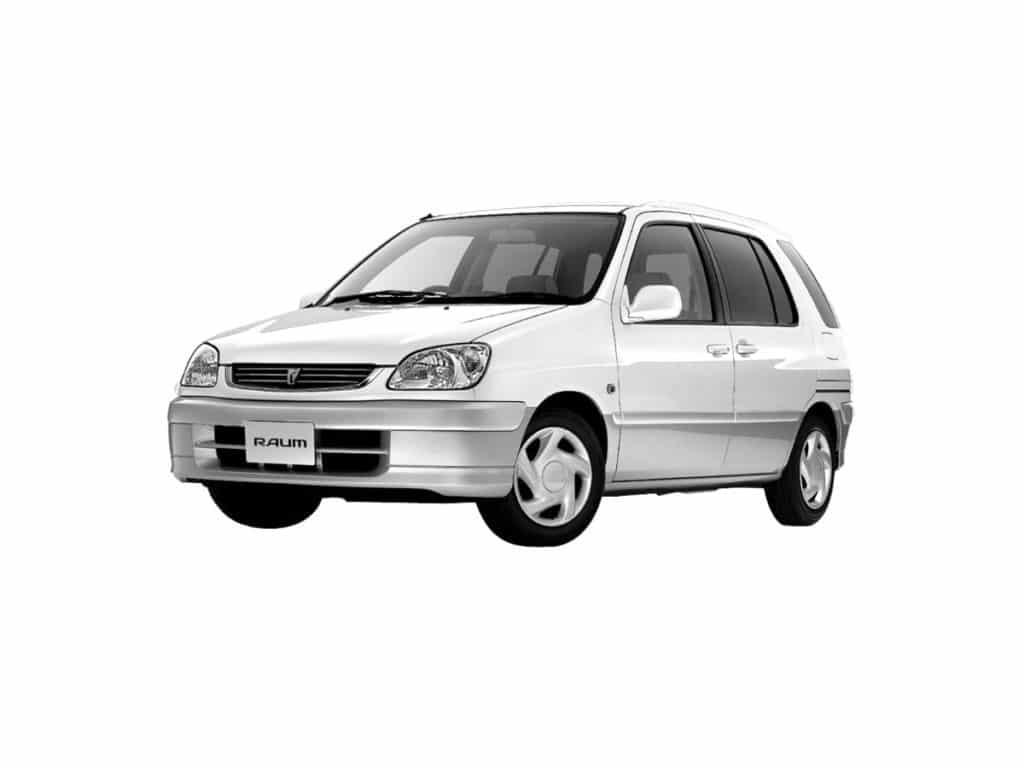

Первое поколение Toyota Raum выпускалось в 1997–2003 годах. В этой публикации мы подробно разберем расположение электронных блоков управления, предохранители и реле Toyota Raum первого поколения, включая схемы блоков предохранителей. Особо отметим предохранитель прикуривателя для Toyota Raum. В завершение предоставим возможность скачать полное руководство по ремонту и обслуживанию Toyota Raum.
Положение блоков предохранителей и реле может варьироваться в зависимости от года производства и комплектации Toyota Raum.
Блоки в салоне Toyota Raum
Расположение блоков

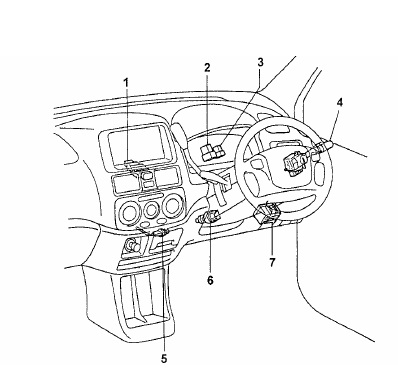

Общая схема расположения блоков предохранителей в салоне Toyota Raum
Назначение элементов
- выключатель аварийной сигнализации
- реле-прерыватель указателей поворота
- реле габаритов
- комбинированный переключатель
- лампа подсветки
- выключатель стоп-сигналов,
- блок предохранителей со стороны водителя

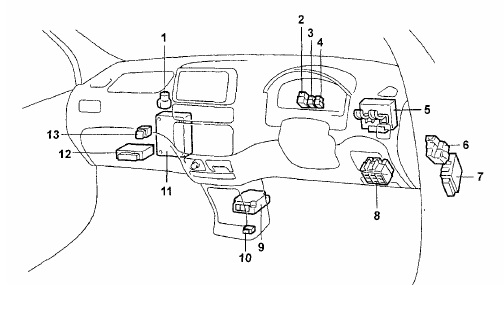

Описание компонентов
- реле «WARM UP»
- реле-прерыватель указателей поворота
- реле габаритов
- реле обогревателя заднего стекла
- электронный блок управления ABS (до 08.1998 г.)
- блок силовых реле
- реле управления замками дверей
- блок предохранителей со стороны водителя
- электронный блок управления SRS
- датчик замедления
- электронный блок управления двигателем
- усилитель кондиционера
- реле топливного насоса
Блок предохранителей в салоне
Этот блок предохранителей салона расположен в нижней части приборной панели со стороны водителя.

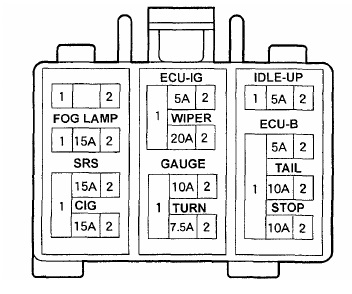

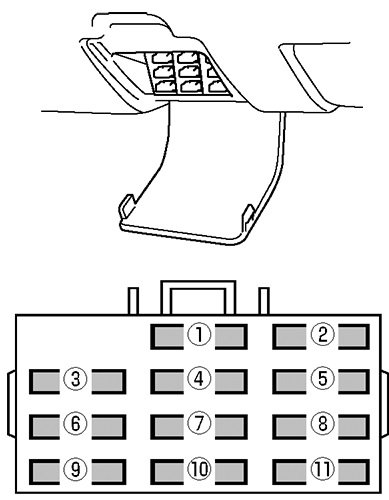

Схема блока предохранителей салона Toyota Raum
Расшифровка предохранителей
| 1 | 5A ECU-IG — Антиблокировочная система тормозов (ABS), система блокировки переключения передач |
| 2 | 5A IDLE-UP — Электронный блок управления двигателем (ECU) |
| 3 | 15A FOG — Противотуманные фары Toyota Raum |
| 4 | 20A WIPER — Стеклоочистители и омыватели |
| 5 | 5A ECU-B — Система подушек безопасности (SRS) |
| 6 | 15A SRS — Система подушек безопасности (SRS) |
| 7 | 10A METER — Комбинация приборов |
| 8 | 10A TAIL — Передние и задние габариты, подсветка номерного знака |
| 9 | 15A CIG — Прикуриватель, многофункциональный дисплей |
| 10 | 7,5A TURN — Указатели поворотов |
| 11 | 10A STOP — Стоп-сигналы |
Предохранитель прикуривателя в Toyota Raum — это номер 9 на 15 А.
Дополнительные элементы в салоне

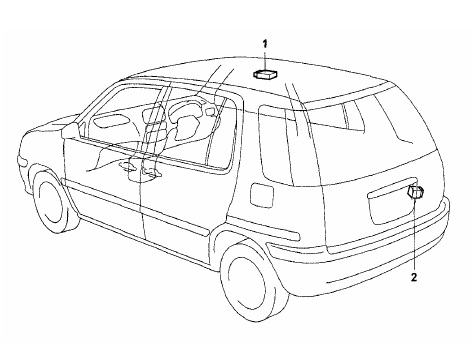

Схема дополнительных реле Toyota Raum
Расшифровка
- главное реле управления люком
- реле очистителя заднего стекла.
Блоки под капотом Toyota Raum

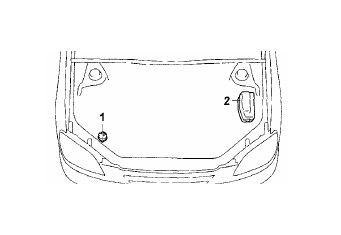

Расположение блоков под капотом
Описание
- реле ABS (до 08.1998 г.)
- блок предохранителей и реле в моторном отсеке (R/B №2).
Блок предохранителей и реле под капотом

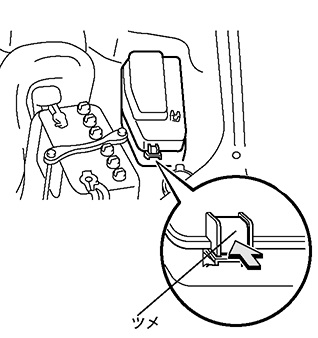

Этот блок размещен в моторном отсеке слева от аккумулятора.

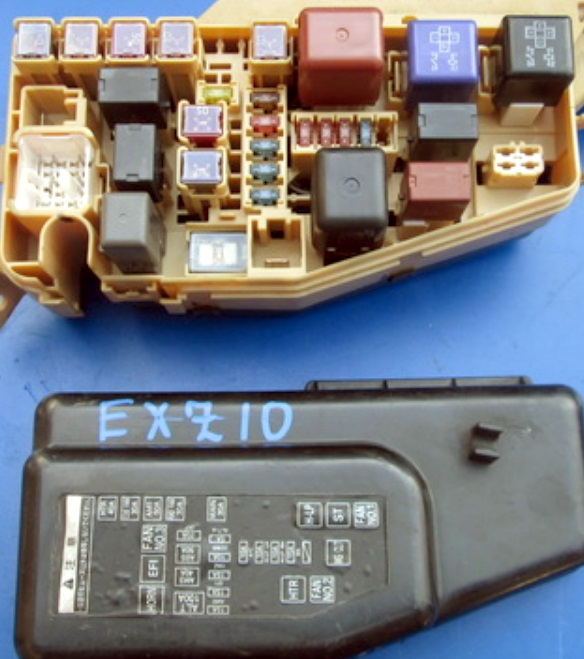

Фото пример

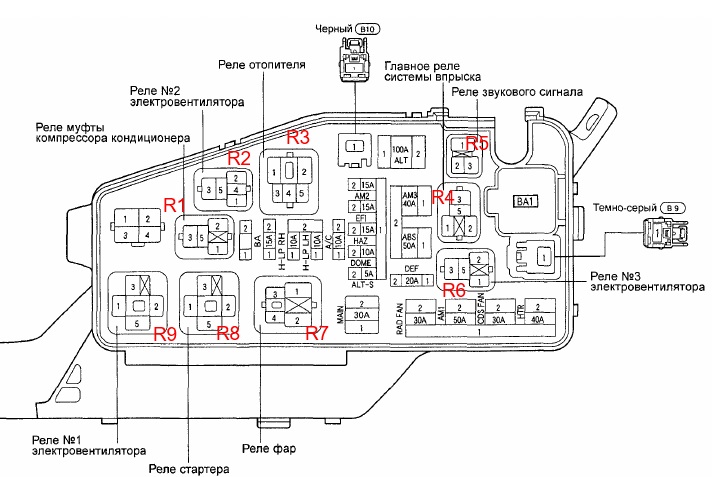

Схема блока предохранителей под капотом
Назначение предохранителей и реле
- R1 — реле муфты компрессора кондиционера
- R2 — реле 2 электро вентилятора
- R3 — реле отопителя
- R4 — главное реле системы впрыска
- R5 — реле звукового сигнала
- R6 — реле 3 электро вентилятора
- R7 — реле фар
- R8 — реле стартера
- R9 — реле 1 элеткро вентилятора
- DOME 10 А — освещение салона, — центральный замок, — комбинация приборов, — навигационная система и аудиосистема, — система предупреждения об оставленном ключе зажигания и прикуриватель
- HTR 40 А — кондиционер
- АМ1 50 А — электропривод люка, — центральный замок, — электропривод стеклоподъемников
- MAIN 30 А — система запуска и зажигания, — фары
- HAZ 15A — звуковой сигнал, — указатели поворота и аварийная сигнализация
- АМ2 15А — система запуска и зажигания
- ALT-S 5 А — система зарядки
- ABS 50 А — антиблокировочная система тормозов
- RAD FAN 30 А — вентиляторы системы охлаждения
- CDS FAN 30 А — вентилятор конденсатора
- EFI15A — система управления двигателем, — антиблокировочная система тормозов (с 09.1999 г.)
- ALT 100 А — система зарядки
- DEF 20 А — обогреватель заднего стекла.
- H-LP LH 10A — Левая фара
- H-LP RH 10А — Правая фара
Руководство по Toyota Raum
Для более детальной информации о ремонте и обслуживании первого поколения Toyota Raum рекомендуем ознакомиться с полным руководством: «скачать».
