Автомобиль Toyota Raize производился в 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027 годах. В этой статье вы найдете подробное руководство по предохранителям и реле для Тойота Райзе, включая схемы блоков предохранителей, их расположение, фото и примеры замены. Особо выделим предохранитель прикуривателя в Toyota Raize для удобства диагностики и ремонта.
Функции предохранителей и реле, а также их количество могут варьироваться в зависимости от года выпуска Toyota Raize и комплектации электрических систем вашего автомобиля.
Блок предохранителей в салоне

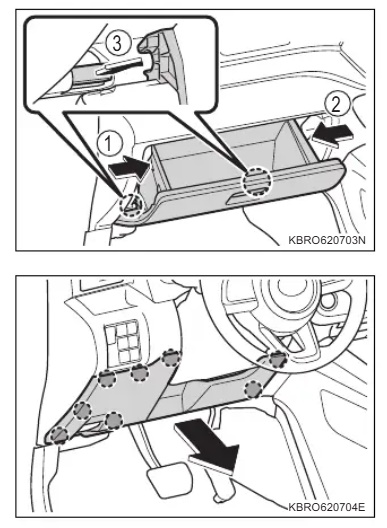

Для машин с правым рулем отсоедините бардачок в области ног пассажира справа.
- Надавите на левый край внутрь и отпустите верхний клипсу.
- Надавите на правый край внутрь и отпустите верхний клипсу.
- Отсоедините нижние клипсы.
В версиях с левым рулем отсоедините клипсы в восьми точках и снимите нижнюю панель в зоне ног водителя.

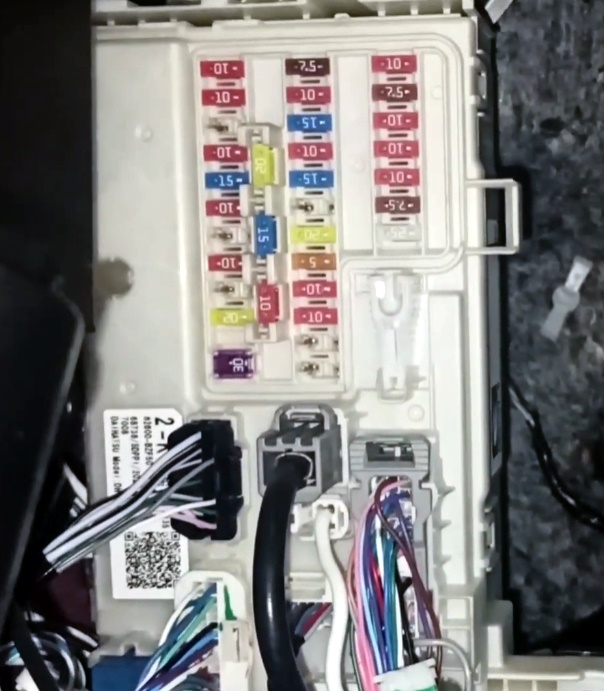

Фото — пример

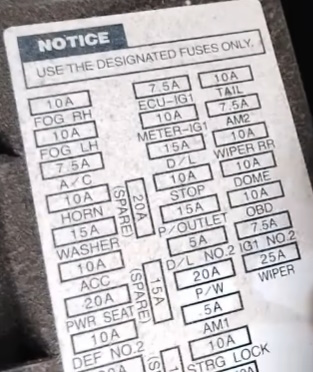

Проверяйте назначения компонентов по схемам на внутренней стороне крышки блока предохранителей Тойота Райзе.
Схема
Описание
| FOG RH | 10A – Противотуманная фара справа (передняя) |
| FOG LH | 10A – Противотуманная фара слева (передняя) |
| A/C | 7,5A – Кондиционер воздуха в салоне |
| HORN | 10A – Клаксон (сигнал) |
| WASHER | 15A – Омыватель лобового стекла |
| ACC | 10A – Аксессуарная цепь (магнитола, радио и прочее) |
| PWR SEAT | 20A – Электропривод сидений |
| DEF NO.2 | 10A – Дополнительный обогрев заднего стекла |
| ECU-IG1 | 7,5A – ЭБУ двигателя (цепь зажигания №1) |
| METER-IG1 | 10A – Питание приборной панели и спидометра |
| STOP | 10A – Тормозные сигналы (стоп-огни) |
| OUTLET | 15A – Прикуриватель и розетка 12В |
| DOME | 10A – Освещение интерьера |
| TAIL | 10A – Габаритные огни и задние фонари |
| AM2 | 7,5A – Зажигание (реле AM2) |
| OBD | 7,5A – Диагностический порт OBD |
| WIPER | 25A – Очистители лобового стекла |
| P/W | 20A – Электрические стеклоподъемники |
| AM1 | 5A – Главная цепь зажигания |
| STRG LOCK | 20A – Блокировка руля |
| SPARE | 5A / 10A / 20A / 15A – Запасные позиции для предохранителей |
Блок предохранителей под капотом

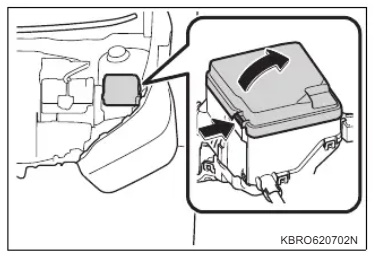

В моторном отсеке блок fuse box расположен слева от аккумулятора. Чтобы получить доступ, снимите пластиковую крышку защиты.
Фото

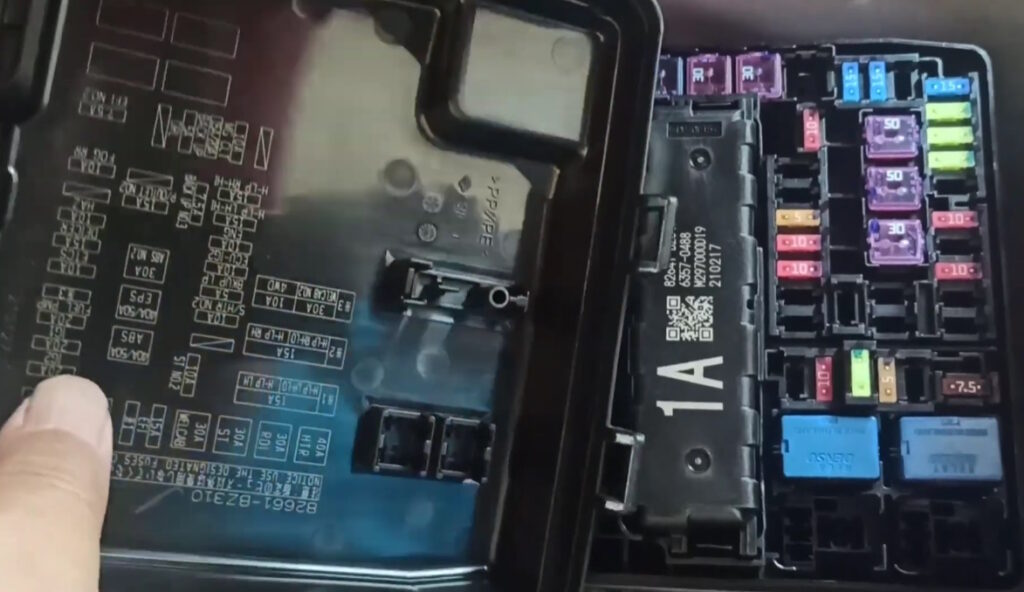

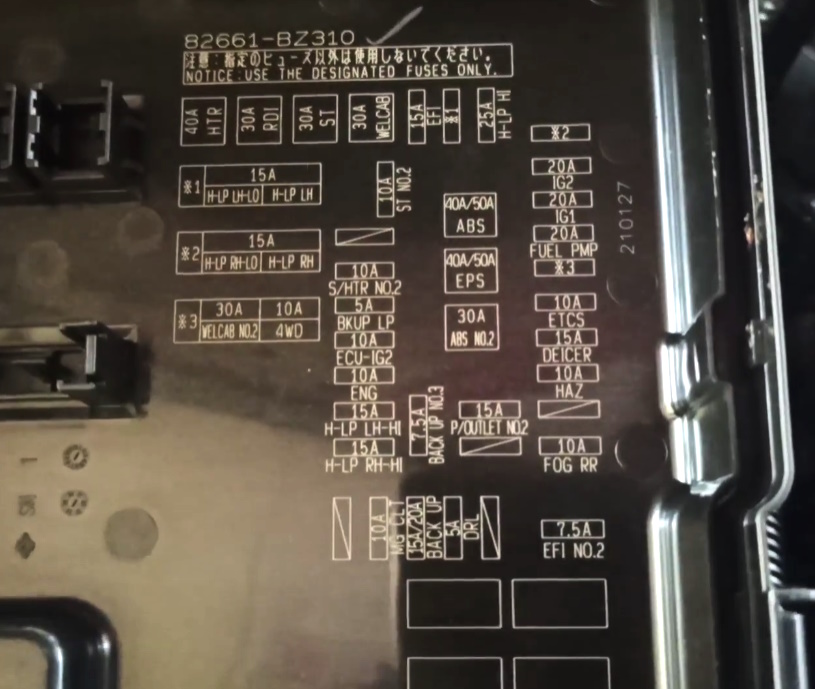

Пример схемы с крышки блока

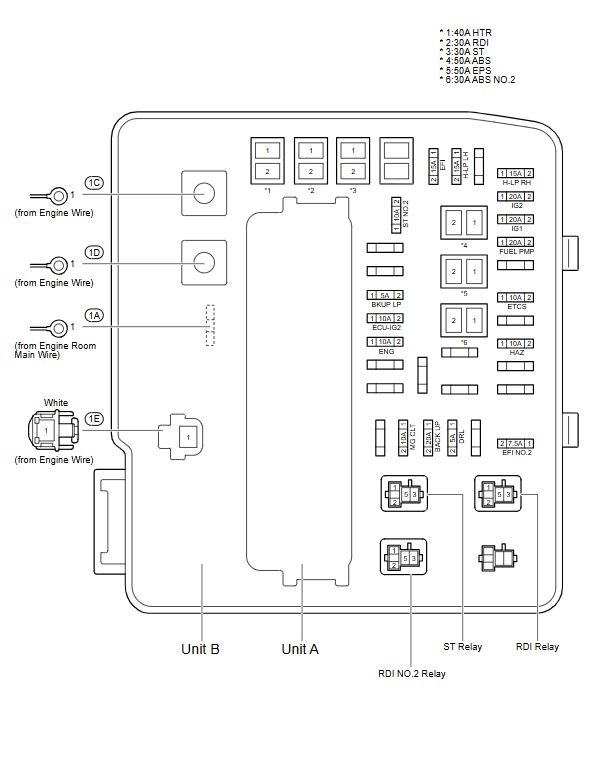

Схема
Обозначение
| HTR | 40A – Вентилятор отопителя |
| RDI | 30A – Основной электровентилятор радиатора |
| ST | 30A – Запуск стартера |
| ABS | 40A – Система ABS (антиблокировка) |
| EPS | 50A – Гидроусилитель руля электрический |
| ABS NO.2 | 30A – Дополнительная линия ABS |
| BKUP LP | 15A – Поворотники и фары заднего хода |
| FUEL PMP | 10A – Насос топлива |
| H-LP RH | 10A – Фара ближнего света справа |
| H-LP LH | 10A – Фара ближнего света слева |
| HAZ | 10A – Аварийка и поворотники |
| EFI | 15A – Система впрыска топлива |
| ETCS | 10A – Управление дросселем |
| ENG | 10A – Контроль двигателя |
| ECU-IG2 | 5A – ЭБУ зажигания |
| TAIL | 10A – Габаритные фонари сзади |
| RR FOG | 5A – Противотуманка задняя |
| ACC RR | 15A – Задние аксессуары |
| IG MAIN | 20A – Главная линия зажигания |
| SPARE | 5A / 10A / 15A – Резервные слоты |
| ST Relay | Реле запуска стартера |
| RDI Relay | Реле основного вентилятора радиатора |
| RDI NO.2 Relay | Реле вспомогательного вентилятора радиатора |
На нашем YouTube-канале также размещено видео по замене предохранителей и реле в Toyota Raize.
