Toyota Ractis второго поколения производилась в период с 2010 по 2018 год, включая 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годы. За эти годы автомобиль подвергся рестайлингу и обновлениям. В ряде регионов модель выпускалась под брендом Toyota Verso-S. В этой статье мы подробно разберём расположение электронных блоков управления, схемы предохранителей и реле для Toyota Ractis 2 (Toyota Verso-S), включая их назначение, позиции в блоках и ключевые элементы, такие как предохранитель прикуривателя. Полезная информация для ремонта электрики, диагностики неисправностей и замены предохранителей в Toyota Ractis.
Позиции блоков и функции их компонентов могут варьироваться в зависимости от комплектации. Всегда проверяйте обозначения на крышке вашего блока предохранителей для точности.

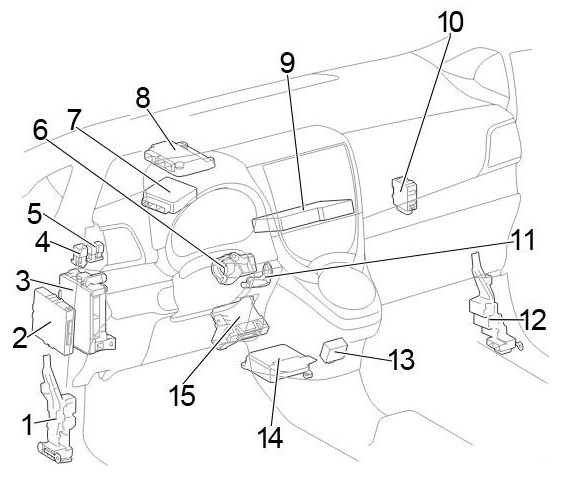

Электронные блоки в интерьере
Местоположение
Общая диаграмма размещения
Версия с левым рулём (LHD)
Версия с правым рулём (RHD)
Пояснение
- Соединительный блок предохранителей
- LHD:
Электронный блок управления (ЭБУ) stop-start и запуском двигателя
без stop-start: ЭБУ контроля питания - Основной блок предохранителей / ЭБУ кузова
- Реле обогрева (HTR)
- Релейный блок
- Актуатор блокировки руля
- ЭБУ электрического усилителя руля
- ЭБУ трансмиссии
- Расширительный модуль
- Реле дворников
- Усилитель сигнала ключа
- Соединительный блок
- ЭБУ селектора передач
- Датчик центральной подушки безопасности
- Блок кондиционера
- RHD: ЭБУ stop-start двигателя
- RHD: ЭБУ питания
- RHD: ЭБУ коррекции фар
- RHD: Реле двойной блокировки дверей
Блок предохранителей в салоне
Расположен под торпедо, скрыт пластиковой крышкой для защиты от пыли и влаги.
Левый руль
Правый руль
Примерное фото расположения
Диаграмма с крышки блока
Диаграмма предохранителей
Функции предохранителей
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | 15A S-HTR — Электроподогрев сидений в Toyota Ractis |
| 5 | — |
| 6 | — |
| 7 | 7,5A ECU-B NO.3 — Электропривод зеркал заднего вида |
| 8 | 25A SHADE — Электропривод панорамной крыши |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | 25A D-D/L — Система двойной блокировки дверей |
| 13 | — |
| 14 | — |
| 15 | 15A FOG FR — до июня 2013: Передние противотуманные фары |
| 15A FOG FR — с июня 2013 (TMC): Передние противотуманки (TMC — Toyota Motor Corporation) | |
| 7,5A FOG FR — с июня 2013 (TMMF): Передние противотуманки (TMMF — Toyota Motor Manufacturing France) | |
| 16 | 7,5A AM1 — Запуск двигателя и стартер |
| 17 | 7,5A STOP — ЭБУ впрыска топлива, VSC, стоп-сигналы, подсветка третьего стоп-сигнала |
| 18 | 7,5A FOG RR — Задняя противотуманная фара |
| 19 | — |
| 20 | 7,5 OBD — Диагностический OBD-разъём |
| 21 | 25A D/L — Центральный замок, ЭБУ кузова |
| 22 | 5A ACC — ЭБУ кузова, зеркала, аудиосистема, блокировка селектора АКПП |
| 23 | 15A CIG — Прикуриватель и розетка 12В |
| 24 | 20A DOOR — Электростеклоподъёмники |
| 25 | 20A DOOR R/L — Электростеклоподъёмники |
| 26 | 30A P/W — Электростеклоподъёмники |
| 27 | 15A WIPER RR — Задний дворник |
| 28 | 20A WIPER — Передний стеклоочиститель |
| 29 | 15A WASHER — Омыватель лобового стекла |
| 30 | — |
| 31 | — |
| 32 | 10A GAUGE — Задний ход, блокировка АКПП, аудио, зарядка, впрыск топлива |
| 33 | 7,5A A/C — Кондиционер, обогрев заднего стекла и зеркал |
| 34 | 5A ECU-IG NO.2 — Sистемы VSC |
| 35 | 5A ECU-IG NO.1 — Вентилятор охлаждения, обогрев, VSC, усилитель руля, ЭБУ кузова, TPMS |
| 36 | 20A DOOR P — Электростеклоподъёмники |
| 37 | 20A DOOR R/R — Электростеклоподъёмники |
| 38 | 5A PANEL — Приборная панель, подсветка, переключатель света |
| 39 | 10A TAIL NO.2 — Габариты, подсветка номерного знака |
Предохранитель прикуривателя — это элемент № 23 на 15А, ключевой для питания розетки в салоне.
Релейный блок
Диаграмма
Расшифровка реле
- R1 — Освещение интерьера (DOME CUT)
- R2 — Передние противотуманки (FR FOG)

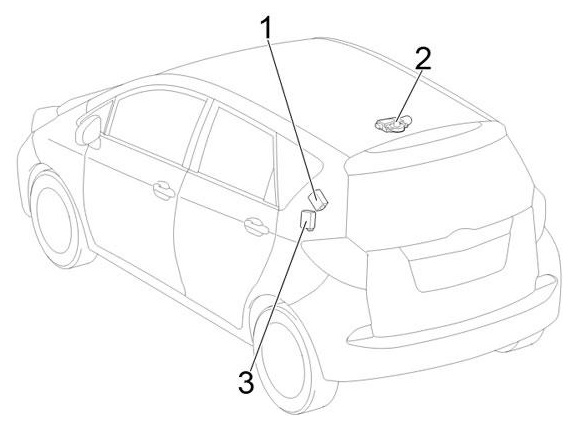

Вспомогательные компоненты
Диаграмма
Пояснения
- Приёмник сигнала двери
- Привод панорамной крыши
- ЭБУ и приёмник TPMS (контроль давления в шинах)

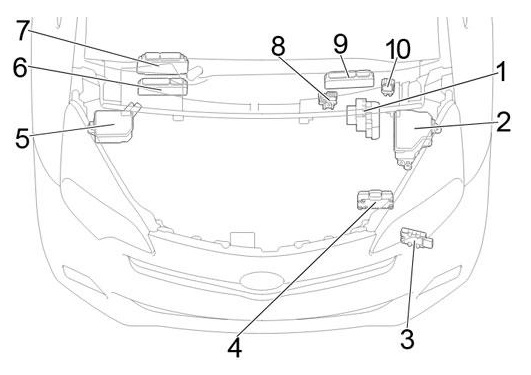

Блоки в моторном отсеке
Местоположение
Общая схема
Описание
- ЭБУ ABS с приводом
- Блок предохранителей и реле
- ЭБУ топливного насоса
- Преобразователь ECO Run
- Блок предохранителей № 2
- LHD 1NR-FE: ЭБУ двигателя (ECM)
- LHD 1ND-TV: ЭБУ двигателя (ECM)
- Блок предохранителей
- RHD: ЭБУ двигателя (ECM)
- Реле свечей накала

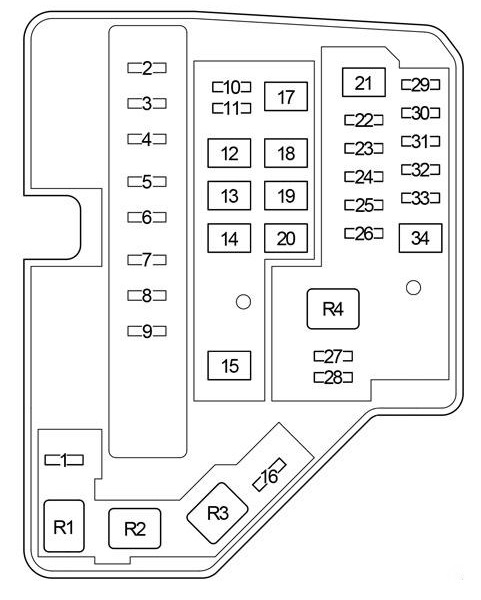

Основной блок предохранителей и реле под капотом
Фото-пример доступа
Диаграмма с крышки
Диаграмма
Назначение
| 1 | 7,5A ID/UP — Многоточечный впрыск топлива / последовательный впрыск |
| 2 | 20A EFI MAIN — Бензиновые двигатели: впрыск топлива |
| 30A ECD MAIN — Дизельные: впрыск топлива, предохранитель EFI NO.2 | |
| 3 | 7,5A EFI NO.3 — Система впрыска топлива |
| 4 | 10A HORN — Клааксон |
| 5 | 10A EFI NO.2 — Stop-start, впрыск топлива |
| 6 | Интеллектуальный вход/запуск, впрыск, ММТ, SRS, блокировка руля, стоп-сигналы, stop-start |
| 7 | 10A IG2 — Система впрыска топлива |
| 8 | 7,5A MET — Приборы, Stop & Start |
| 9 | — |
| 10 | — |
| 11 | 25A PWR HTR — Подогреватель, впрыск топлива |
| 12 | 50A EPS — Электроусилитель руля |
| 13 | 30A ABS NO.2 — ABS, VSC |
| 14 | 30A DEF — Обогрев заднего стекла |
| 15 | 80A PTC — PTC-обогреватель, обогрев зеркал |
| 16 | — |
| 17 | 40A HTR — Кондиционер |
| 18 | — |
| 19 | 30A RDI FAN — Вентилятор охлаждения |
| 20 | 50A ABS NO.1 — ABS, VSC |
| 21 | 40A BBC — Stop-start система |
| 22 | 30A ST — Стартер |
| 23 | — |
| 24 | 25A D/L NO.2 — Электрозамки дверей |
| 25 | 30A D.C.C — Предохранители DOME, ECU-B NO.1 |
| 26 | 20A STR LOCK — Блокировка руля |
| 27 | 5A ECU-B NO.1 — ЭБУ кузова, интеллектуальный запуск |
| 28 | 15A DOME — Салонное освещение, аудио, VSC |
| 29 | 10A ETCS — Система впрыска топлива |
| 30 | 10A HAZ — Поворотники |
| 31 | 7,5A AM2 — Впрыск, интеллектуальный запуск, стартер, ММТ |
| 32 | 5A ECU-B NO.2 — Приборы, замки, пульт, Stop-start, запуск, кондиционер |
| 33 | — |
| 34 | 50A R/I — Группа предохранителей EFI MAIN, ECD MAIN и др. |
| R1 | Вентилятор охлаждения (FAN) |
| R2 | Вентилятор охлаждения (FAN) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Стартер (ST) с stop-start; 1NZ-FE: ST2 |
Блок предохранителей и реле №2
Диаграмма
Функции
| 1 | — |
| 2 | 15A EU-DRL — Фаровая оптика |
| 3 | 10A S-HORN — Система впрыска топлива |
| 4 | 7,5A H-LP MAIN — Предохранители H-LP RH LO, H-LP LH LO |
| 5 | 50A MMT — Многорежимная МКПП |
| 40A ST — С stop-start; 1NZ-FE: Стартер | |
| 6 | 10A H-LP RH HI — Правая фара дальний свет |
| 7 | 10A H-LP LH HI — Левая фара дальний, приборы |
| 8 | 10A H-LP RH LO — Галоген: Правая фара ближний |
| 15A H-LP RH LO — HID: Правая фара ближний | |
| 9 | 10A H-LP LH LO — Галоген: Левая фара ближний, корректор |
| 15A H-LP LH LO — HID: Левая фара ближний, корректор | |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | — |
| R1 | Диммер фар (DIM) |
| R2 | ДХО / Защита от угона (EU-DRL / S-HORN) |
| R3 | Фары / ДХО (H-LP / US-DRL) |
| R4 | Интеграционное реле |
| R5 | 1NR-FE, 1ND-TV: Дневные ходовые огни (ДХО) |
| С stop-start 1NZ-FE: Стартер (ST до мая 2014) | |
| R6 | 1NR-FE, 1ND-TV: (O / P MTR) |
| R7 | ММТ коробка передач |
Блок силовых предохранителей
Монтируется на положительном выводе аккумулятора для защиты высокомощных цепей.
Диаграмма
Пояснения
- 80A GLOW DC/DC — Впрыск топлива для дизеля
- 80A MAIN — Группа предохранителей BBC, S-HORN, ST и других
- ALT 120A — Зарядка, предохранители PWR HTR, EPS, ABS и т.д.
