Toyota Prius 3 третьего поколения представляет собой гибридный седан, который производился в период с 2009 по 2015 год (модели 2009, 2010, 2011, 2012, 2013, 2014, 2015) под индексом ZVW30. В этой статье мы детально разберем расположение блоков электронного управления, назначение предохранителей и реле для Toyota Prius 30, с использованием фотографий, схем блоков предохранителей и указанием на предохранитель прикуривателя Toyota Prius третьего поколения.
В Toyota Prius 30 предусмотрено три основных блока предохранителей: один под приборной панелью в салоне, второй в моторном отсеке, третий в багажнике. Рекомендуется проверять функции предохранителей по схемам на крышках блоков для Toyota Prius 30.
Блоки в салоне
Расположение
Общая схема размещения электронных блоков управления в интерьере

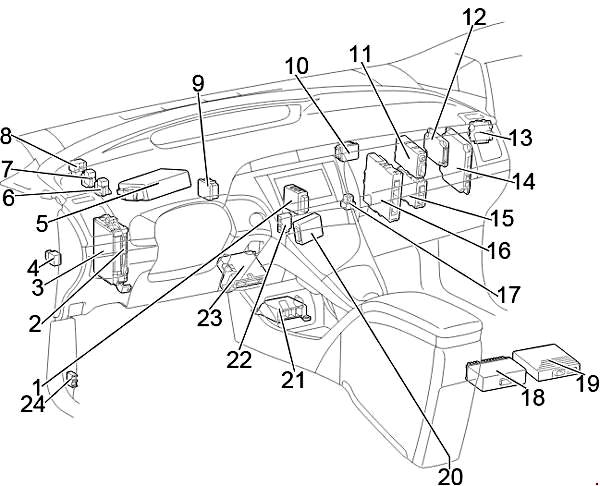

Левый руль

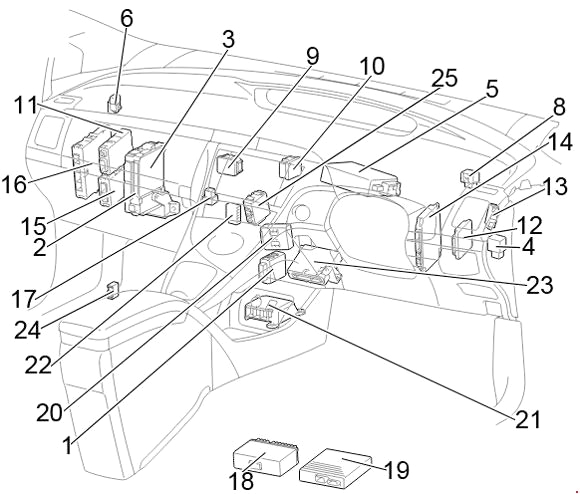

Правый руль
Описание
- Реле стеклоочистителя
- Блок управления электрооборудованием кузова
- Блок предохранителей
- Реле ламп стоп-сигнала
- Блок управления усилителем рулевого управления
- Реле заднего противотуманного света
- LHD: Реле панели
- Реле указателей поворота (аварийная сигнализация)
- Распределительный блок
- Распределительный блок
- Блок управления ремнями безопасности
- Блок управления системой помощи водителю
- Блок управления корректором фар
- Блок управления парковочным ассистентом
- Блок управления коробкой передач
- Блок управления питанием
- Solar Ventilation Relay
- Аудио усилитель (До Декабря 2011)
- Аудио усилитель (С Декабря 2011)
- Solar Battery Air Conditioning Blower Vent ECU
- Блок управления подушками безопасности
- Распределительный коннектор
- Усилитель кондиционера
- Дополнительный блок предохранителей
- RHD: Реле двойной блокировки дверей
Блок предохранителей
Этот блок расположен под приборной панелью слева. Доступ обеспечивается после снятия защитной крышки в салоне Toyota Prius 30.
Левый руль
Правый руль
Фото примера исполнения блока предохранителей Prius 30
Пример схемы на крышке блока предохранителей Toyota Prius 30
Схема блока предохранителей в салоне Prius 30
Обозначение предохранителей
| 1 | CIG 15 А — Розетка (прикуриватель) |
| 2 | ECU-ACC 10 А — Мультиплексная сеть данных, регулировка наружных зеркал, ассистент водителя, аудиосистема, навигация |
| 3 | PWR OUTLET 15 А — Розетка |
| 4 | — |
| 5 | SEAT HTR FR 10 А — Обогрев передних сидений |
| 6 | — |
| 7 | SEAT HTR FL 10 А — Обогрев левого переднего сиденья |
| 8 | DOOR NO.1 25 А — Центральный замок дверей |
| 9 | — |
| 10 | PSB 30 А — Ремни безопасности с преднатяжителями |
| 11 | PWR SEAT FR 30 А — Электрорегулировка сидений, поясничный упор |
| 12 | DBL LOCK 25 А — RHD: Двойная блокировка дверей |
| 13 | FR FOG 15 А — До Декабря 2011: Передние противотуманки |
| FR FOG 7.5 А — С Декабря 2011: Передние противотуманки | |
| 14 | PWR SEAT FL 30 А — Электрорегулировка левого сиденья, поясничный упор |
| 15 | OBD 7.5 А — Диагностический порт OBD |
| 16 | |
| 17 | RR FOG 7.5 А — Задняя противотуманная лампа |
| 18 | — |
| 19 | STOP 10 А — Стоп-сигналы, высокий стоп, тормоза, стеклоподъемники, ассистент водителя, EBS |
| 20 | |
| 21 | P FR DOOR 25 А — Передний правый стеклоподъемник |
| 22 | D FR DOOR 25 А — Передний левый стеклоподъемник |
| 23 | |
| 24 | DOOR RR 25 А — Задний правый стеклоподъемник |
| 25 | DOOR RL 25 А — Задний левый стеклоподъемник |
| 26 | S/ROOF 30 А — Солнцезащитный люк |
| 27 | ECU-IG NO.1 10 А — Вентиляторы охлаждения, мультиплексная сеть данных |
| 28 | ECU-IG NO.2 10 А — Ассистент водителя, преднатяжители ремней, зеркало заднего вида, датчики рысканья, тормоза, EPS, навигация, люк, аудио, поворотники, дворники, очистка фар |
| 29 | |
| 30 | GAUGE 10 А — Корректор фар, индикатор ремня пассажира, приборная панель |
| 31 | A/C 10 A — Кондиционер, солнечная вентиляция, удаленный кондиционер |
| 32 | WASHER 15 A — Омыватель лобового стекла |
| 33 | RR WIP 20 A — Дворник и омыватель заднего стекла |
| 34 | WIP 30 A — Дворники лобового стекла |
| 35 | |
| 36 | MET 7.5 A — Приборы и индикаторы |
| 37 | IGN 10 A — Тормоза, ассистент, EFI/SFI, SRS, датчик пассажира, стеклоподъемники, smart key |
| 38 | PANEL 10 A — Кондиционер, аварийка, подогрев сидений, трансмиссия, P-свитч, навигация, солнечная вентиляция, удаленный кондей, парковка, очистка фар, индикатор ремня, корректор фар, подсветка, часы, аудио |
| 39 | TAIL 10 A — Корректор фар, габариты, задние огни, номер, задняя противотуманка, передние противотуманки |
Предохранитель прикуривателя Toyota Prius 30 — это элемент №1 на 15 А.
Дополнительный блок предохранителей
- 10А WIP NO.4 — Круиз-контроль, радарный круиз, ECU двигателя
- —
Дополнительные элементы

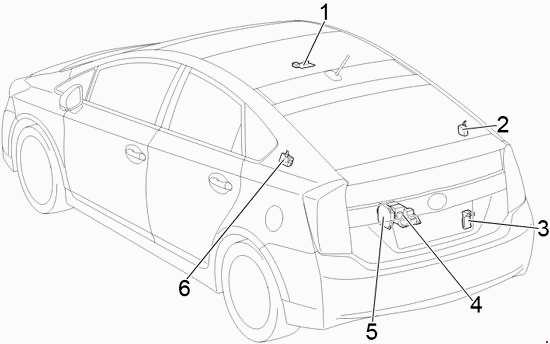

Схема дополнительных компонентов
Назначение
- Блок управления люком
- Ресивер центрального замка
- Блок силовых предохранителей
- Распределительный блок
- Датчик напряжения батареи
- Блок управления системой контроля давления в шинах
Блок силовых предохранителей
Устанавливается на положительном клеммнике аккумулятора в Toyota Prius 30.
- 140А Main — Силовые предохранители: «DC/DC», «DRL», «AMP», «AMP NO.1», «AMP NO.2», «H-LP HI MAIN», «EPS», «ABS MTR 1», «ABS MTR 2», «DC/DC-S», «P/I 2», «ECU-B2», «AM2», «ECU-B3», «TURN & HAZ», «P CON MAIN», «SHORT PIN», «ABS MAIN NO.1», «P-CON MTR», «MAYDAY», «ETCS», «IGCT», «P/I 1»
Блоки под капотом
Расположение
Общая схема размещения электронных блоков под капотом Prius 30
Расшифровка
- Блок предохранителей и реле
- Блок управления двигателем
- Инвертор с преобразователем
- Реле очистителей фар
- RHD: Блок управления тормозной системой
- LHD: Блок управления тормозной системой
Блок предохранителей и реле
Этот блок установлен в моторном отсеке слева от двигателя Toyota Prius 30.
Схема блока под капотом
Отдел А
До Декабря 2011
С Декабря 2011
Расшифровка предохранителей
Предохранители блока под капотом Prius 30
| 1 | ABS MAIN NO.2 7.5 A — ABS тормозная система |
| 2 | ENG W/P 30 A — Охлаждение двигателя |
| 3 | S-HORN 10 A — Электрический сигнал |
| 4 | — |
| 5 | ABS MAIN NO.1 20 A — ABS система |
| 6 | ETCS 10 A — EFI/SFI система |
| 7 | TURN & HAZ 10 A — Поворотники |
| 8 | ECU-B3 10 A — Система кондиционирования |
| 9 | MAYDAY 10 A — Телематика |
| 10 | ECU-B2 7.5 A — Smart entry & start |
| 11 | AM2 7.5 A — Контроль питания |
| 12 | P CON MAIN 7.5 A — Селектор АКПП, TCM |
| 13 | DC/DC-S 5 A — DC/DC конвертер и инвертор |
| 14 | IGCT 30 A— Предохранители: «PCU», «IGCT NO.2», «IGCT NO.3» |
| 15 | AMP 30 A — До Декабря 2011: Аудиосистема |
| AMP NO.1 30 A — С Декабря 2011: Аудиосистема | |
| 16 | SHORT PIN — Предохранители: «ECU-B», «RAD NO.1», «DOME» |
| 17 | AMP NO.2 30 A — Аудио, навигация |
| 18 | DRL 7.5 A — Дневные огни |
| 19 | H-LP HI MAIN 20 A — Дальний свет, DRL |
| 20 | IGCT NO.3 10 A Система охлаждения |
| 21 | EFI NO.2 10 A — EFI/SFI система |
| 22 | H-LP RH HI 10 A — Правая фара дальний свет |
| 23 | H-LP LH HI 10 A — Левая фара дальний свет |
| 24 | ECU-B 7.5 A — Smart entry, мультиплекс, сигнал, освещение, приборы |
| 25 | DOME 10 A— Дверные подсветки, салон, ноги, зеркала, EPS |
| 26 | RAD NO.1 15 A — Аудио, навигация |
| 27 | MIR HTR 10 A — Подогрев зеркал |
| 28 | IGCT NO.2 10 A — Гибрид, парковка, стеклоподъемники, питание, DC/DC, EFI/SFI |
| 29 | PCU 10 A — DC/DC конвертер и инвертор |
| 30 | IG2 20 A — EFI/SFI, «MET», «IGN», питание |
| 31 | BATT FAN 10 A — Вентилятор батареи |
| 32 | EFI MAIN 20 A — EFI/SFI, охлаждение, «EFI NO.2» |
| 33 | — |
| 34 | H-LP CLN 30 A — Очистка фар |
| 35 | — |
| 36 | CDS 30 A — Вентиляторы охлаждения |
| 37 | RDI 30 A — Радиаторные вентиляторы |
| 38 | HTR 50 A — Кондиционер |
| 39 | P-CON MTR 30 A — Селектор АКПП, TCM |
| 40 | EPS 60 Электроусилитель руля |
| 41 | P/I 1 60 A — Предохранители: «IG2», «EFI MAIN», «BATT FAN» |
| 42 | ABS MTR 2 30 A — ABS |
| 43 | ABS MTR 2 30 A — ABS |
| 44 | P/I 2 40 A — Парковка, сигнал, ближний свет фар, задний ход |
| 45 | H-LP LH LO 15 A С Декабря 2011: Левая фара ближний свет |
| 46 | H-LP RH LO 15 A — С Декабря 2011: Правая фара ближний свет |
Расположение реле
| R1 | Охлаждение (ENG W/P) |
| R2 | Вентилятор охлаждения (FAN NO.3) |
| R3 | Селектор АКПП (P-CON MTR) |
| R4 | Вентилятор охлаждения (FAN NO.1) |
| R5 | Сигнал (S-HORN) |
| R6 | Диммер / DRL |
| R7 | Контроль питания (IGCT) |
| R8 | Вентилятор охлаждения (FAN NO.2) |
| R9 | До Декабря 2011: — С Декабря 2011: DRL |
| R10 | С Декабря 2011: — |
- 125А DC/DC — Интегрированное реле, реле «TAIL», «P/POINT», «ACC», «IG1 NO.1», «IG1 NO.2», «IG1 NO.3», предохранители: «HTR», «RDI», «CDS», «S-HORN», «ENG W/P», «ABS MAIN NO.2», «H-LP CLN», «FR FOG», «PWR SEAT FL», «OBD», «STOP», «RR FOG», «DBL LOCK», «PWR SEAT FR», «DOOR NO.1», «PSB», «D FR DOOR», «P FR DOOR», «DOOR RL», «DOOR RR», «S/ROOF»
Это полное руководство по предохранителям и реле Toyota Prius 30. Если у вас есть дополнения, делитесь в комментариях.
