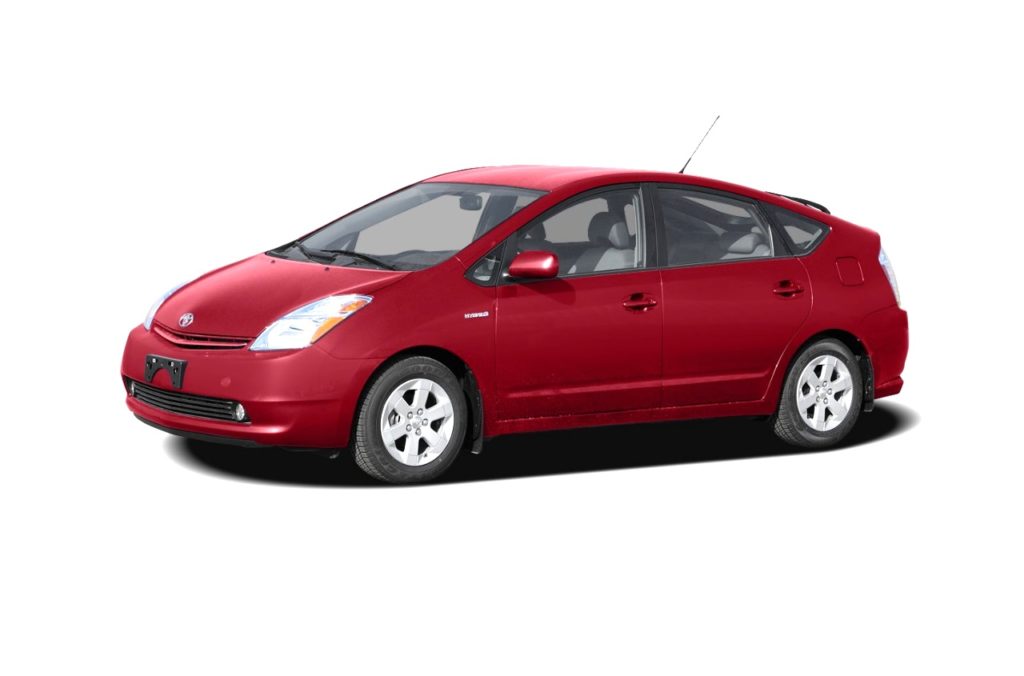

Toyota Prius 20 — это второе поколение популярной гибридной модели Toyota Prius, выпускавшейся в период с 2003 по 2010 год, включая 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годы. За эти годы автомобиль подвергся нескольким обновлениям и рестайлингу. В этой статье мы подробно разберём расположение электронных блоков управления, схемы предохранителей и реле Toyota Prius 20, а также укажем их точные места установки. Особое внимание уделим предохранителю прикуривателя для удобства диагностики и ремонта.
Модель Toyota Prius 20 экспортировалась по всему миру, поэтому версии могут иметь как левое, так и правое рулевое управление. В связи с этим конфигурация блоков и функции предохранителей могут немного отличаться от описанных. Рекомендуем сверять схемы с маркировкой на крышке вашего блока предохранителей Toyota Prius 20.
Блоки в салоне
Расположение

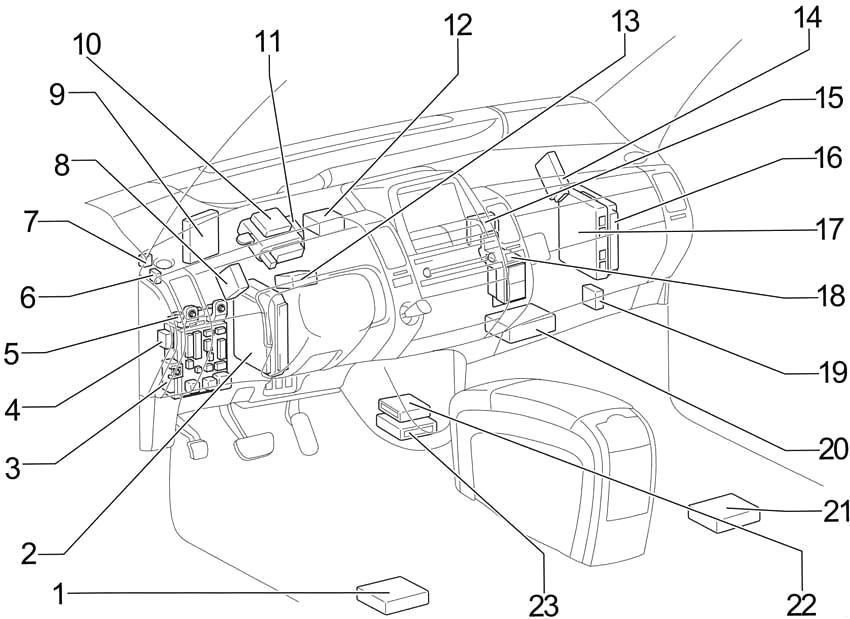

Общая схема расположения блоков предохранителей и реле в салоне Toyota Prius 20
Описание компонентов
- Блок управления навигационной системой
- Skid Control ECU
- Основной блок предохранителей салона
- Вспомогательное реле (ACC relay)
- Блок управления электроникой кузова
- Реле обогрева боковых зеркал
- Реле для розеток прикуривателя
- Реле дневных ходовых огней (DRL)
- Блок управления источником питания
- Блок системы Smart Key с кнопкой пуска двигателя
- Распределительный блок №1
- Блок мониторинга давления в шинах (TPMS)
- Блок усилителя рулевого управления
- Сетевой шлюз ECU
- Блок транспондера ключа зажигания
- Блок гибридной силовой установки
- Блок управления двигателем ECU
- Распределительный блок №2
- Блок коррекции фар
- Блок АКПП или CVT
- Аудиоусилитель
- Блок климат-контроля
- Блок SRS подушек безопасности
Блок предохранителей салона

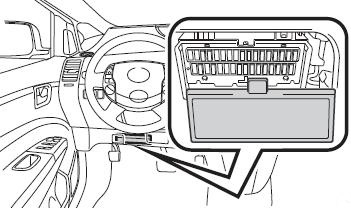

Блок предохранителей и реле Toyota Prius 20 в салоне размещён под нижней панелью приборной доски, за съёмной защитной крышкой для удобного доступа.

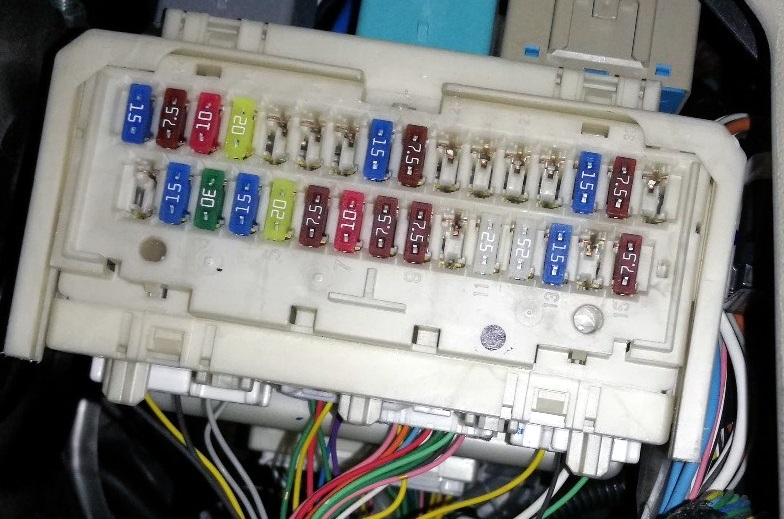

Пример внешнего вида блока
Фото схемы блока
Обозначение предохранителей
| 1 | — |
| 2 | 15A M/HTR — Обогрев боковых зеркал |
| 3 | 30A WIP — Передний и задний стеклоочистители |
| 4 | 15A RR WIP — Задний стеклоочиститель |
| 5 | 20A WSH — Омыватель лобового и заднего стекла |
| 6 | 7,5A ECU-IG — Smart Key система, электростеклоподъёмники, рулевое управление, сигнализация, многофункциональный дисплей |
| 7 | 10A GAUGE — Приборная панель, стоп-сигналы, аварийная сигнализация, подоконные стеклоподъёмники |
| 8 | 7,5A OBD — Диагностический OBD-II порт |
| 9 | 7,5A STOP — Стоп-сигналы |
| 10 | — |
| 11 | 25A DOOR — Центральный замок дверей |
| 12 | 25A ACC−B — Розетки и ACC-цепи: «POWER OUTLET”, «ACC” |
| 13 | 15A ECU−B — Многофункциональный дисплей, электростеклоподъёмники, кондиционер |
| 14 | — |
| 15 | 7,5A AM1 — Запуск гибридной системы |
| 16 | 10A TAIL — Габаритные огни, подсветка номерного знака |
| 17 | 7,5A PANEL — Подсветка: дисплей, часы, аудиосистема, панель приборов |
| 18 | 10A A/C (HTR) — Система кондиционирования воздуха |
| 19 | 20A FR DOOR — Передние электростеклоподъёмники |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | 15A PWR OUTLET — Розетка прикуривателя |
| 24 | 7,5A ACC — Аудиосистема, дисплей, часы |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | 15A PWR OUTLET FR — Передняя розетка прикуривателя |
| 30 | 7,5A IGN — Гибридная система, иммобилайзер, SRS подушки |
| 31 | — |
Предохранители прикуривателя в Toyota Prius 20 — это позиции 23 и 29, каждая по 15А, обеспечивающие питание розеток в салоне.
Сбоку от основного блока размещены дополнительные предохранители и реле для различных систем автомобиля.

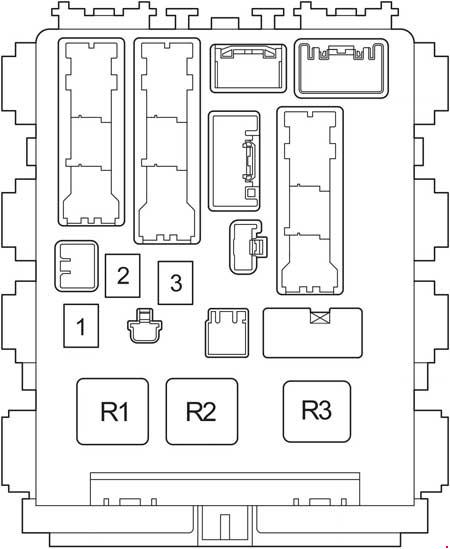

Схема дополнительных элементов
Назначение компонентов
Предохранители
- 30А PWR — Электростеклоподъёмники дверей
- 40А DEF — Электрообогрев заднего стекла
Реле
- R1- Зажигание (IG1 relay)
- R2 — Отопитель (HTR relay)
- R3 — Поворотники и аварийная сигнализация
Дополнительные элементы в салоне

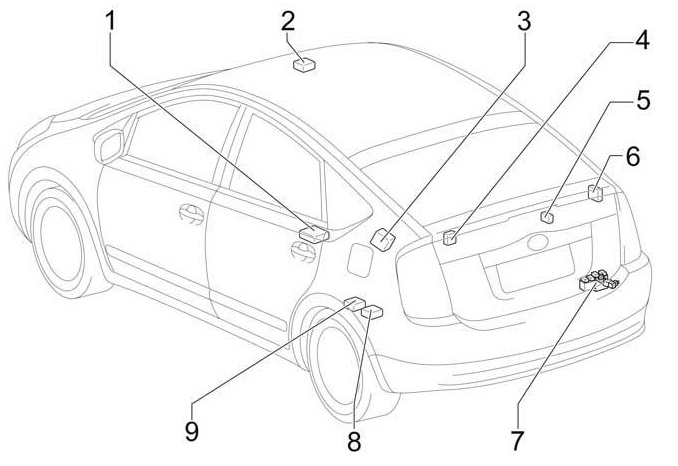

Схема расположения
Расшифровка элементов
- ECU системы классификации
- Распределительный блок
- Ресивер центрального локинга
- Реле заднего стеклоочистителя
- Реле вентилятора высоковольтной батареи
- Антенна и ресивер TPMS
- Блок силовых предохранителей
- Блок управления АКБ
- Главное реле системы
Блок силовых предохранителей

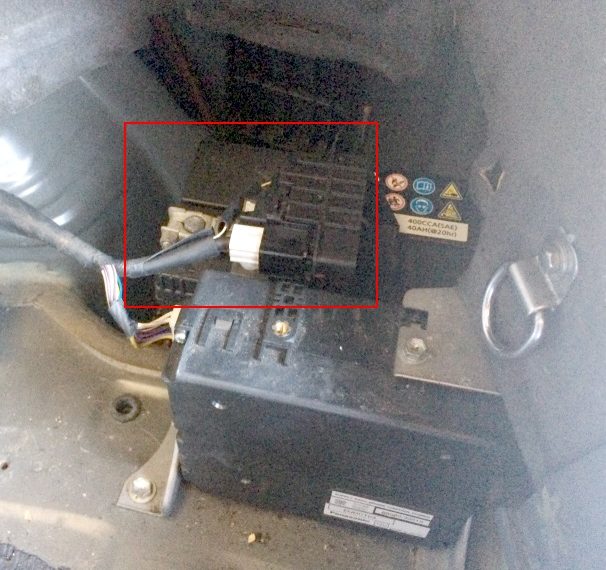

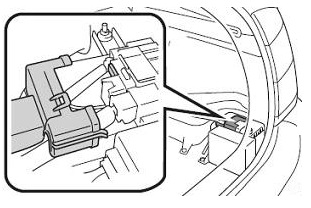

Этот блок силовых предохранителей Toyota Prius 20 установлен в багажнике, непосредственно на плюсовой клемме аккумулятора для защиты высокомощных цепей.

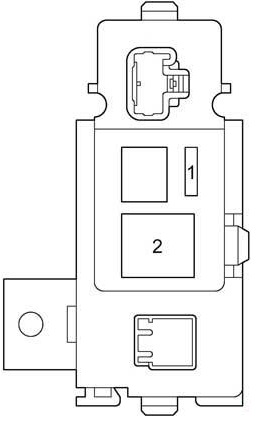

Схема блока
Защищаемые цепи
- 5А DC/DS-S — Инвертор и DC/DC-конвертер гибридной системы
- 120A MAIN — Основная цепь гибридной силовой установки
Блоки под капотом
Расположение

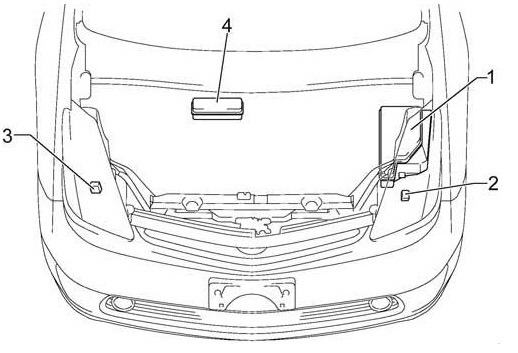

Общая схема блоков предохранителей и реле под капотом Toyota Prius 20
Описание
- Основной блок предохранителей и реле подкапотного отсека
- Блок управления фарой (для моделей 2003-2005 гг.)
- Второй блок управления фарой (для моделей 2003-2005 гг.)
- Дополнительный блок реле
Блок предохранителей и реле под капотом

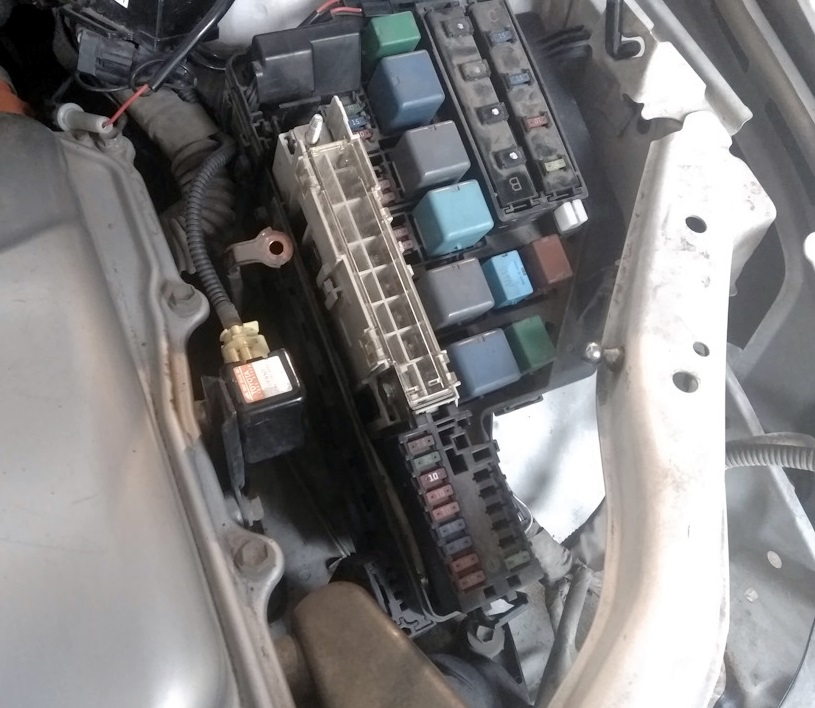

Этот блок расположен слева в моторном отсеке Toyota Prius 20, рядом с аккумулятором для быстрого доступа к основным системам.

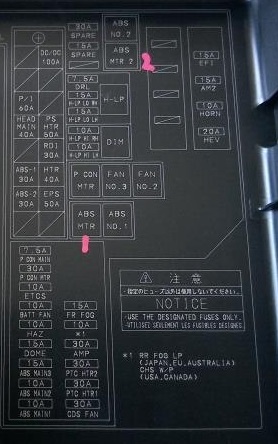

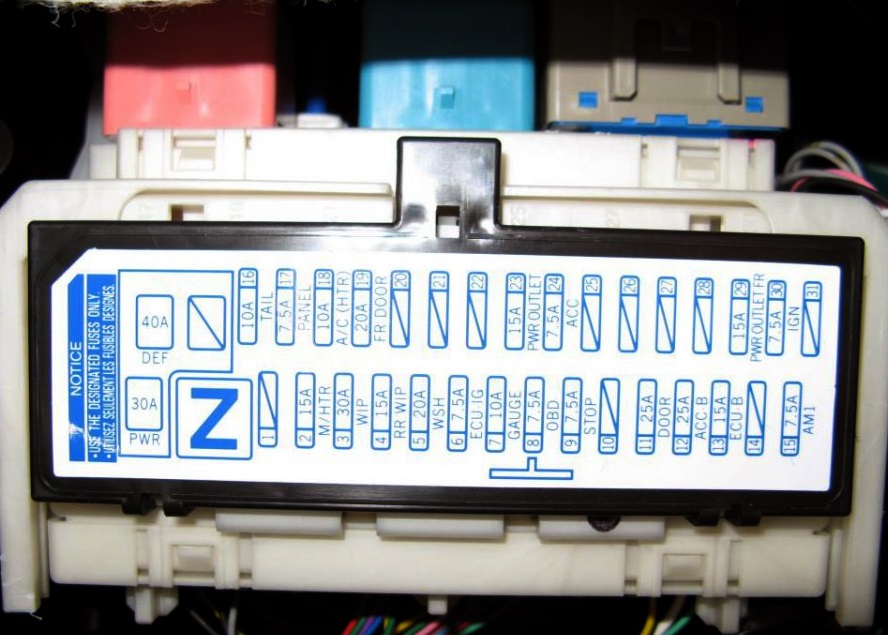

Пример схемы с крышки блока

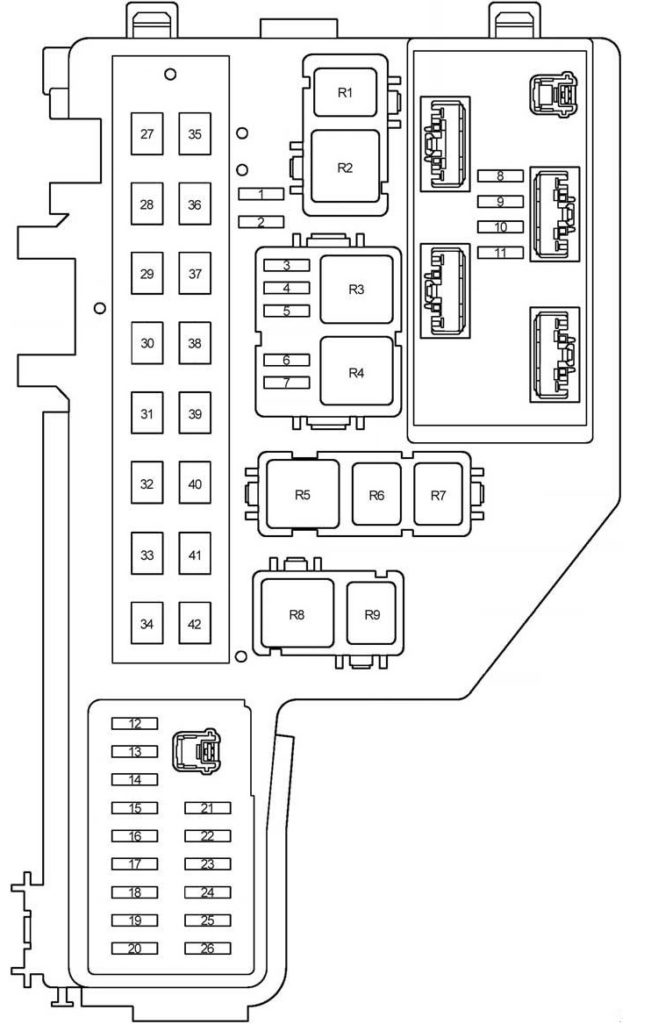

Детальная схема
Назначение
| 1 | 30A Запасной предохранитель |
| 2 | 15A Запасной предохранитель |
| 3 | 7,A DRL — Дневные ходовые огни |
| 4 | 10A H−LP LO RH -Галогеновые лампы: Ближний правый свет |
| 15A H−LP LO RH — Газоразрядные лампы: Ближний правый свет | |
| 5 | 10A H-LP LO LH — Галогеновые лампы: Ближний левый свет |
| 15A H-LP LO LH — Газоразрядные лампы: Ближний левый свет | |
| 6 | 10A H−LP HI RH — Дальний правый свет |
| 7 | 10A H−LP HI LH — Дальний левый свет |
| 8 | 15A EFI — Система впрыска топлива (EFi/ECU) |
| 9 | 15A AM2 — Зажигание, цепь «IGN” |
| 10 | 10A HORN — Гудок |
| 11 | 20A HEV — Гибридная силовая установка |
| 12 | 7,5A P CON MAIN — Иммобилайзер, электронный стояночный тормоз |
| 13 | 30A P CON MTR — 2003-2004: Система электронного стояночного тормоза |
| 25A ABS−1 — 2003-2009: ABS-система | |
| 14 | 10A ETCS — Электронный дроссель ETCS-i |
| 15 | 10A BATT FAN — Вентилятор охлаждения батареи |
| 16 | 10A HAZ — Аварийная сигнализация и поворотники |
| 17 | 15A DOME — Аудио, салонное освещение, приборы, поворотники, багажник, часы, Smart Key |
| 18 | 15A ABS |
| 19 | 10A ABS |
| 20 | 10A ABS |
| 21 | 15A FR FOG — Передние противотуманки |
| 22 | 10A CHS W/P |
| 23 | 30A AMP — Аудиоусилитель |
| 24 | 30A PTC HTR2 — PTC вспомогательный обогреватель |
| 25 | 30A PTC HTR1 — PTC вспомогательный обогреватель |
| 26 | 30A CDS FAN — Вентиляторы охлаждения |
| 27 | — |
| 28 | — |
| 29 | 60A P/I — Цепи: «AM2», «HEV», «EFI», «HORN» |
| 30 | 40A HEAD MAIN — Реле фар |
| 31 | — |
| 32 | 30A ABS-1 — Реле ABS мотора |
| 33 | 30A ABS |
| 34 | — |
| 35 | 100A DC/DC — Реле PWR, габариты, IG1, цепи: «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1» |
| 36 | — |
| 37 | — |
| 38 | 50A PS HTR — Компрессор кондиционера |
| 39 | 30A RDI — ECU двигателя, вентиляторы, гибрид |
| 40 | 40A HTR — Обогреватель кондиционера, гибрид |
| 41 | 50A ESP |
| 42 | — |
| Реле | |
| R1 | ABS (ABS No.2) |
| R2 | ABS (ABS MTR 2) |
| R3 | Фары (H-LP) |
| R4 | Диммер фар |
| R5 | Электронный стояночный тормоз (P CON MTR) |
| R6 | Вентилятор охлаждения (FAN No.3) |
| R7 | Вентилятор охлаждения (FAN No.2) |
| R8 | ABS (ABS MTR) |
| R9 | ABS (ABS No.1) |
Блок реле под капотом

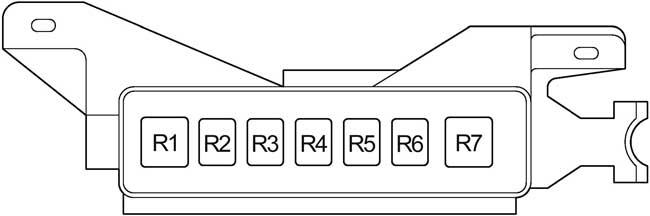

Схема блока
Обозначение реле
| R1 | PS HTR реле |
| R2 | Реле противотуманных фар |
| R3 | PTC HTR1 вспомогательный обогреватель |
| R4 | PTC HTR2 вспомогательный обогреватель |
| R5 | DRL No.4 дневные огни |
| R6 | CHS W/P |
| R7 | — |
Если у вас возникли вопросы по предохранителям и реле Toyota Prius 20 или есть дополнения к схемам — оставляйте комментарии ниже.
