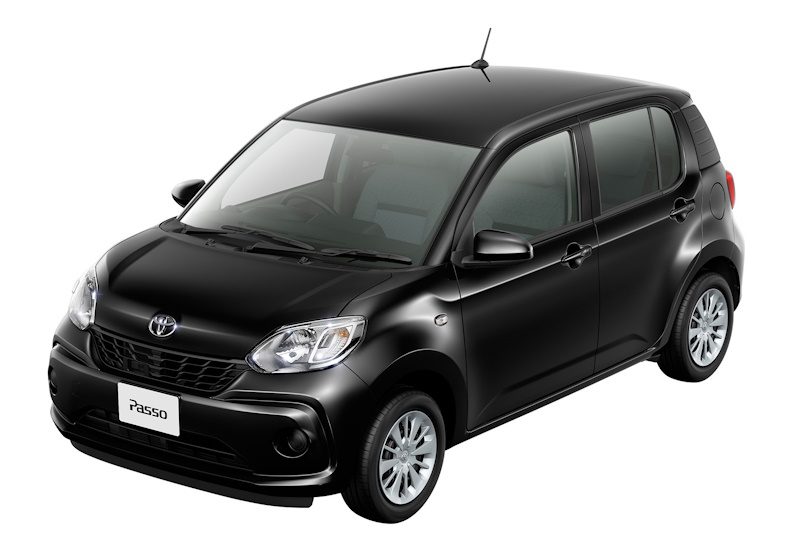

Предохранители и реле Toyota Passo 3G (2016–2023)

Toyota Passo 3-го поколения производилась в 2016–2023 годах, включая модели 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годов выпуска. За этот период автомобиль претерпел обновление дизайна и технических характеристик. В статье мы разберем предохранители и реле Toyota Passo 3G: схемы расположения блоков предохранителей, их точное местоположение, фотоиллюстрации и замену, а также уделим внимание предохранителю прикуривателя и розеток для удобства владельцев.

Функции предохранителей и реле в Toyota Passo 3G могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего авто.

Блок в салоне

Блок предохранителей

В пассажирском отсеке блок предохранителей и реле Toyota Passo установлен за бардачком на стороне переднего пассажира, что облегчает доступ для самостоятельной замены.

Всегда проверяйте назначения предохранителей по диаграмме на внутренней стороне крышки блока для вашего Toyota Passo 3G.

Диаграмма блока

Расшифровка предохранителей

• 7,5A AM2 — Многоточечный впрыск топлива / последовательный впрыск, система смарт-энтри и пуска, стартер, автоматическая трансмиссия с несколькими режимами.
• 5A ACC — Электронный блок кузова, электрорегулировка зеркал, магнитола, фиксация селектора АКПП.
• 10A H-LP RH HI — Дальний свет правой фары в Toyota Passo 3G.
• 5A DOME — Подсветка салона, аудиосистема, система стабилизации VSC.
• 10A H-LP LH HI — Дальний свет левой фары, датчики и панель приборов.
• 10А TAIL — Маркерные огни, оповещение о ключе в замке и забытом освещении.
• 15А DEFOG1 — Электрообогрев заднего стекла и зеркал (первый контур).
• 30A DOOR1 — Центральный замок, электрические двери.
• 30A PSD LH — Электропривод левой сдвижной двери.
• 30A PSD RH — Электропривод правой сдвижной двери.
• 20A P/W 1 — Электростеклоподъемники (первый блок).
• 7,5A ECU-IG NO.1 — Охлаждающий вентилятор, обогрев заднего стекла, VSC, рулевое усиление, блок кузова, беспроводная связь, TPMS, ABS.
• 5A IG1 — Зажигание и контроль двигателя.
• 10А SEAT HTR — Подогрев передних сидений.
• 5А AM1 — Основной контур зажигания.
• 15A SOCKET — Прикуриватель, дополнительные розетки в салоне
• 5А BACK UP — Задние габаритные огни.
• 25А FR WIPER — Передние дворники и омыватель лобового стекла.
• 15A H-LP LH LO — Ближний свет левой фары, корректор фар.
• 20A STR LOCK — Электронная блокировка руля.
• 5А DEFOG2 — Обогрев заднего стекла и зеркал (второй контур).
• 7,5A FOG LH — Левый противотуманный фонарь.
• 7,5A FOG RH — Правый противотуманный фонарь.
• 10A RR WIPER — Задний дворник.
• 15А WASHER — Система омывателей.
• 15A D/L — Управление электроникой кузова.
• 15A H-LP RH LO — Ближний свет правой фары, корректор фар.
• 10А ECU-B — Электрозеркала, зарядка АКБ, впрыск топлива, ABS, электронная подвеска Toyota, дверные замки, стеклоподъемники, оповещения о ключах и ремнях, аудио, приборы, освещение, парктроники, кондиционер.

Блоки под капотом

Блок предохранителей и реле

В двигательном отсеке слева от капота размещен основной блок предохранителей и реле Toyota Passo 3G для защиты высокомощных систем.

Пример диаграммы на крышке блока предохранителей под капотом

Назначение предохранителей под капотом

Блок реле

Справа в моторном отсеке может быть установлен дополнительный блок реле и предохранителей для Toyota Passo 3G.

Этот блок содержит вспомогательные предохранители и реле для PTC-элементов обогревателя, антиобледенительной системы и других компонентов электрики автомобиля.

Это полное руководство по предохранителям и реле Toyota Passo 3G. Если у вас есть уникальные схемы, фото или советы по эксплуатации и ремонту электрики, поделитесь ими в комментариях для пользы сообщества владельцев.
