Предохранители и реле Toyota Noah Voxy

Семейство компактных минивэнов Toyota Noah и Toyota Voxy увидело свет в 2001 году. Первое поколение выпускалось в период с 2002 по 2007 год. В этой статье мы разберем назначение предохранителей и реле для Toyota Voxy Noah 1 поколения, включая схемы блоков, их расположение и акцент на предохранитель прикуривателя Toyota Noah Voxy. Полезная информация для владельцев Toyota Noah 1 и Voxy 1 по ремонту и диагностике электрики.

Функции предохранителей и реле могут варьироваться в зависимости от комплектации; рекомендуется проверять информацию на схемах с крышки блока для вашей модели Toyota Noah Voxy.

Блок в салоне

Главный блок предохранителей и реле салона Toyota Noah Voxy расположен за бардачком. Некоторые компоненты могут быть размещены отдельно от основного блока.

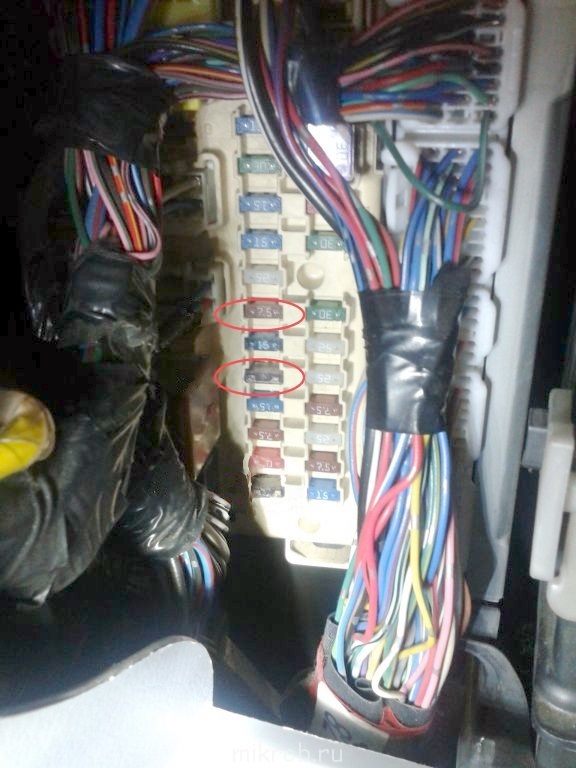

Фото пример

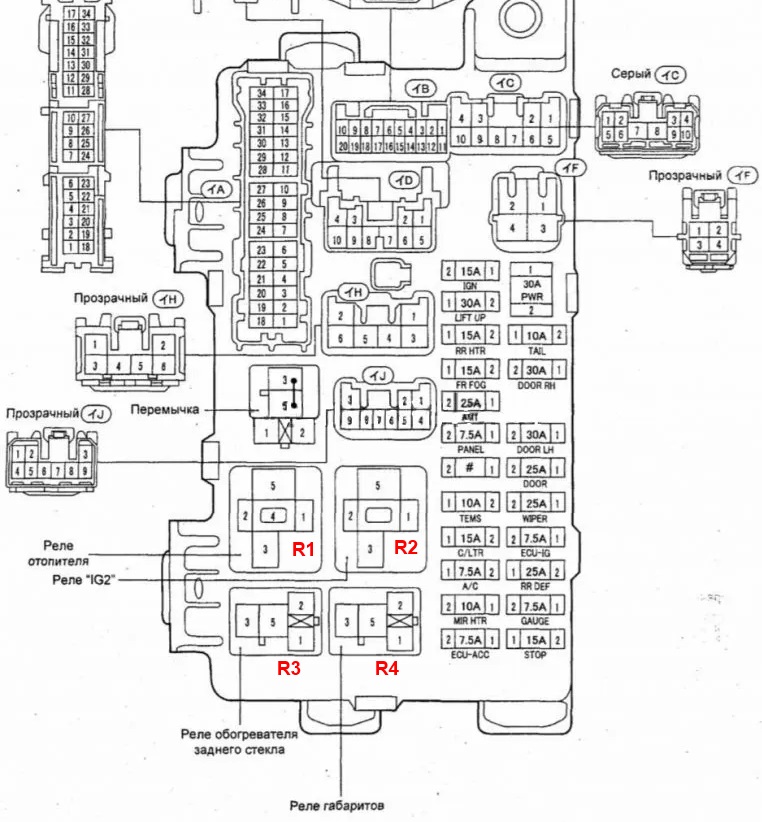

Схема

Описание

Предохранители

А/С 7,5А

Электронная система управления двигателем (для моделей с мотором 1AZ-FSE до августа 2004 г.)
Передняя система кондиционирования с механическим контролем (модели до августа 2004 г. с задним кондиционером)
Передняя система кондиционирования с автоматическим контролем (модели до августа 2004 г. с задним кондиционером)
Передняя система кондиционирования с автоматическим контролем (модели с августа 2004 г. с задним кондиционером)
Система помощи при парковке, обогрев заднего стекла и обогрев боковых зеркал

ECU-ACC 7,5А

Многоканальная система MULTIPLEX
Электрорегулировка зеркал заднего вида
Центральный электронный замок
Электропривод задней двери
Аудиосистема Toyota Noah Voxy
Бортовые часы
Передняя система кондиционирования с механическим контролем (модели до августа 2004 г. с задним кондиционером)
Передняя система кондиционирования с автоматическим контролем (модели до августа 2004 г. с задним кондиционером)
Передняя система кондиционирования с автоматическим контролем (модели с августа 2004 г. с задним кондиционером)
Разъем для дополнительного оборудования

ECU-IG 7,5А

Система подзарядки аккумулятора
Электровентиляторы двигателя (для моделей с мотором 1AZ-FSE)
Антиблокировочная тормозная система ABS
Система регулировки жесткости подвески TEMS
Многоканальная система MULTIPLEX
Центральный электронный замок (модели с августа 2004 г.)
Аудиосистема (модели с MULTIVISION) и задний монитор
Передняя система кондиционирования с механическим контролем (модели до августа 2004 г. с задним кондиционером)
Передняя система кондиционирования с автоматическим контролем (модели до августа 2004 г. с задним кондиционером)
Разъем для дополнительного оборудования

GAUGE 7,5A

Антиблокировочная тормозная система ABS (модели 4WD с VSC)
Индикатор переключения передач
Многоканальная система MULTIPLEX
Электростеклоподъемники
Центральный электронный замок
Электропривод левой сдвижной двери
Электропривод правой сдвижной двери (модели с августа 2004 г.)
Электропривод люка
Электропривод задней двери
Аудиосистема (модели с MULTIVISION) и задний монитор
Фары (модели с ксеноном с августа 2005 г.)
Поворотники и аварийная сигнализация
Задние фонари подсветки
Салонное освещение
Система помощи при парковке

PANEL 7,5А

Аудиосистема (модели с MULTIVISION) и задний монитор (модели с августа 2005 г.)
Бортовые часы
Противотуманные фары
Подсветка приборов
Система помощи при парковке

MIR HTR 10А

Многоканальная система MULTIPLEX
Обогрев заднего стекла и обогрев боковых зеркал

TAIL 10А

Многоканальная система MULTIPLEX
Система оповещения о ключе в замке зажигания и включенном освещении
Габаритные огни

TEMS 10А

Система регулировки жесткости подвески

C/LTR 15A

Предохранитель прикуривателя Toyota Noah Voxy

FR FOG 15А

Противотуманные фары

IGN 15А

Система зажигания (модели с мотором 1AZ-FSE)
Электронная система управления двигателем (модели с мотором 1AZ-FSE)
Электронное управление АКПП (модели с мотором 1AZ-FSE)
Система SRS подушек безопасности
Система иммобилайзера

RR HTR15A

Передняя система кондиционирования с механическим контролем (модели до августа 2004 г. с задним кондиционером)
Передняя система кондиционирования с автоматическим контролем (модели до августа 2004 г. с задним кондиционером)
Передняя система кондиционирования с автоматическим контролем (модели с августа 2004 г. с задним кондиционером)

STOP 15А

Электронная система управления двигателем (модели с мотором 1AZ-FSE)
Электронное управление АКПП (модели с мотором 1AZ-FSE)
Антиблокировочная тормозная система ABS
Система регулировки жесткости подвески
Электропривод левой сдвижной двери
Электропривод правой сдвижной двери (модели с августа 2004 г.)
Стоп-сигналы

АМ1 25 А

DOOR 25А

Многоканальная система MULTIPLEX
Центральный электронный замок
Система оповещения о ключе в замке зажигания и включенном освещении
Салонное освещение

RR DEF25А

Обогрев заднего стекла и обогрев боковых зеркал

WIPER 25А

Очиститель и омыватель лобового стекла
Очиститель и омыватель заднего стекла

DOOR LH 30А

Электростеклоподъемники

DOOR RH 30А

Электростеклоподъемники

PWR 30А

Система автоматического закрытия сдвижной двери (EASY CLOSE)

Электропривод левой сдвижной двери
Электропривод правой сдвижной двери (модели с августа 2004 г.)
Электропривод люка

Реле

R1 Нагреватель (HTR)
R2 Зажигание (IG2)
R3 Обогрев заднего стекла (RR DEF)
R4 Габариты (TAIL)

Блоки под капотом

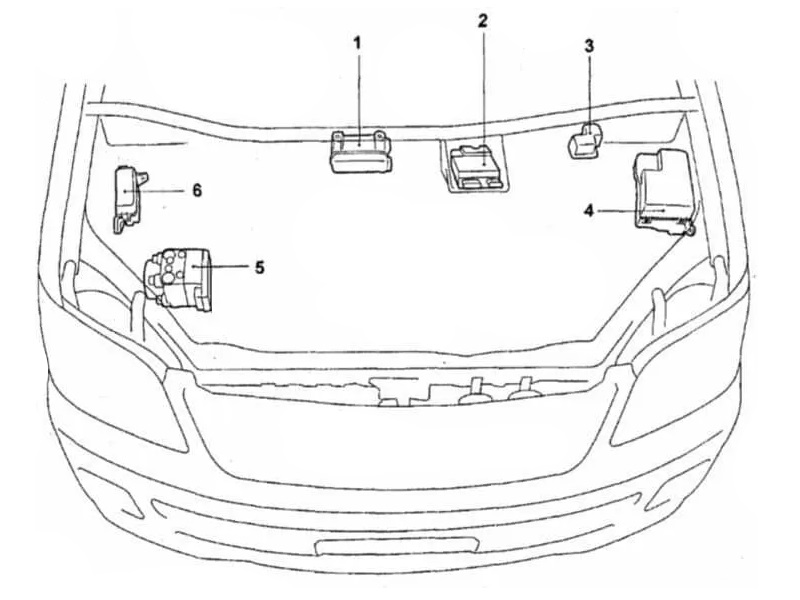

Расположение

Назначение

блок реле в моторном отсеке №2 (реле отопителя)
усилитель форсунок
монтажный блок в моторном отсеке
блок реле и предохранителей №5
модулятор давления
блок реле в моторном отсеке №3 (блок АБС)

Блок предохранителей и реле

Этот блок предохранителей под капотом Toyota Noah Voxy находится слева в моторном отсеке, скрытый защитной крышкой.

Схема

Описание

1	30A DCC — Предохранители «ECU-B», «DOME», «RAD NO.1»
2	15A IG2 — Бензин: электрические вентиляторы системы охлаждения, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха
2	30A FUEL HTR — Дизель: Подогреватель топлива
3	10A HORN — Сигнал
4	10А HAZ — Указатель поворота и сигнальная лампа аварийной сигнализации
5	15A EFI — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
6	10A ETCS — (до 10.2003): Электронная система управления дроссельной заслонкой.
	10A ETCS — Электронная система управления дроссельной заслонкой.
	15A A/F — (с 10.2003): Датчик состава топливовоздушной смеси.
7	7,5A OBD — Бортовая система диагностики
8	7,5A ALT-S — система зарядки
8	15A FR DEF -(с 10.2003): Антиобледенитель стеклоочистителя.
9	50A MAIN — Реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»)
10	30A AM2 — Выключатель зажигания
11	30A RR CLR — Система кондиционирования задней части салона
12	30A HEAD LP CLN — Очиститель фар
12	15A розетка
13	7,5A RR FOG — Задний противотуманный фонарь
14	40/50A ABS NO.1 -ABS, VSC
15	30/40 ABS NO.2 — ABS, VSC
16	30A CDS — Бензин: Электрические вентиляторы охлаждения
16	40A CDS — Дизель: Электрические вентиляторы охлаждения
17	30A RDI — Бензин: Электрические вентиляторы охлаждения
17	40A RDI — Дизель: Электрические вентиляторы охлаждения
18	50A HTR — Система кондиционирования / обогреватель
19	140A ALT — Реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR» , Предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET», «STOP» «,» АМ1 «предохранители
20	15А HEAD RH UPR — Правая фара (дальний свет), комбинация приборов
21	15А HEAD LH UPR — Левая фара (дальний свет)
22	15А HEAD RH LWR — Левая фара (ближний свет), регулировка уровня света фар
23	15А HEAD LH LWR — Правая фара (ближний свет)
24	15А RAD NO.1 — Аудио система
25	7,5А ECU-B — Система зарядки, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о не пристегнутом ремне безопасности, аудиосистема, часы, комбинация приборов, фара, автомат система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система кондиционирования, обогрев заднего стекла
26	7,5А DOME — Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика
Реле
R1	Фары (HEAD)
R2	(FR DEF) — Обогрев стекла
R3	Бензин: Зажигание (IG2)
R3	Дизель: Подогреватель топлива (FUEL HTR)
R4	Сигнал
R5	Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №2)
R6	Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R7	Электро вентилятор охлаждения (ВЕНТИЛЯТОР № 3)
R8	Блок управления двигателем (EFI)
