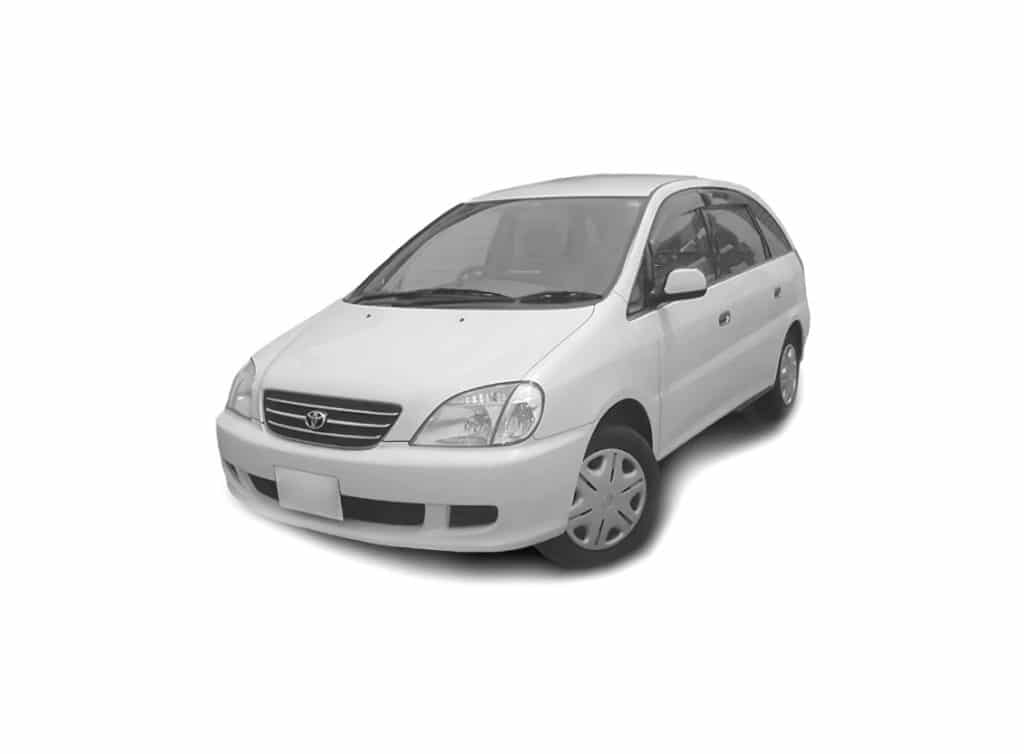

Компактвэн Toyota Nadia производился с 1998 по 2003 год, включая модели 1999, 2000, 2001 и 2002 годов, с промежуточными обновлениями. В этой статье мы подробно разберем расположение и схемы предохранителей и реле Toyota Nadia, включая блоки в салоне и под капотом. Особое внимание уделим предохранителю прикуривателя, а также всем ключевым компонентам для замены и диагностики электрики Toyota Nadia.
Расположение и функции элементов в блоках могут варьироваться. Всегда проверяйте по схемам на крышках ваших блоков предохранителей Toyota Nadia.
Блок предохранителей в салоне
Основной монтажный блок с предохранителями расположен в нижней секции приборной панели, за пластиковой защитной панелью. Это удобное место для доступа к электрике салона Toyota Nadia.
Пример схемы с крышки блока
Диаграмма блока
Расшифровка предохранителей
| 1 | 7,5A TURN — Индикаторы поворотников |
| 2 | 7,5A IDLE UP — ЭБУ двигателя |
| 3 | 30A DOOR — Центральный замок дверей |
| 4 | 7,5A STARTER — ЭБУ двигателя |
| 5 | 10A TAIL — Габаритные огни и подсветка номерного знака |
| 6 | 20A WIPER — Очистители и омыватель стекла |
| 7 | 10A ECU-IG — ABS, парктроники, 4WD-контроль |
| 8 | 15A METER АС — Кондиционер, система отопления |
| 9 | 15A STOP — Тормозные сигналы |
| 10 | 15A LITER, RADIO — Часы, аудиосистема, CD-плеер, предохранитель прикуривателя, управление зеркалами |
| 11 | 7,5A IG — ЭБУ двигателя |
| 12 | 30A RR DEF — Дефростер заднего стекла |
| 13 | 10A RR HEATER — Задний обогрев салона |
| 14 | 15A FR FOG — Противотуманки спереди |
| 40А AM1 — Цепь зажигания | |
| 30А POWER — Электростеклоподъемники |
Предохранитель прикуривателя в Toyota Nadia — это элемент №10 на 15А, часто заменяемый при неисправностях розетки.
Предохранители и реле под капотом

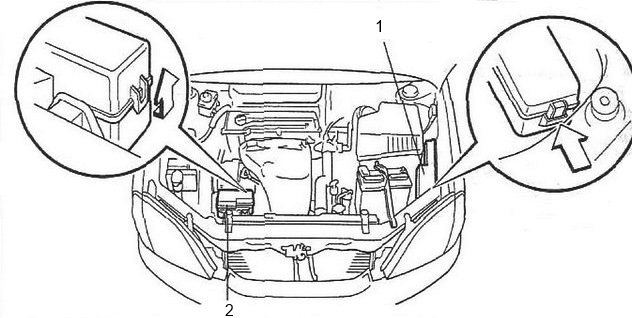

Места расположения блоков
Обозначение блоков
- Основной блок предохранителей и реле под капотом
- Дополнительный блок реле
Основной блок предохранителей и реле
Этот блок размещен слева в моторном отсеке, около аккумулятора, для защиты ключевых систем Toyota Nadia.
Диаграмма блока
Назначение предохранителей и реле
| AM 2 — Зажигание | 30 А |
| AM 2, FUEL HTR — Зажигание, топливный нагреватель | 30 А |
| RAD №1 — Аудиосистема | 15 А |
| PWR 2 — Водительский стеклоподъемник | 30 А |
| ALT-S — Альтернатор | 5 А |
| DOME — Подсветка салона, багажника, часы | 10 А |
| HEAD (LH) — Левая фара | 15 А |
| HEAD (RH) — Правая фара | 15 А |
| EFI — Топливная система | 15 А |
| HORN — Клаксон | 10 А |
| HORN, HAZ — Клаксон, аварийка | 15 А |
| ACC SOCKET, PWR OUTLET — Розетка в багажнике | 15 А |
| EFI — Реле топливной системы | |
| ST — Реле стартера | |
| HORN — Реле клаксона | |
| HEAD — Реле фар | |
| ENG MAIN — Главное реле мотора | |
| FAN — Реле охлаждения | |
| HTR — Реле нагревателя | |
| ALT — Генератор | 120А |
| HTR — Обогреватель | 50А |
| ABS — Антиблокировочная система | 60А |
Отдельный блок реле
Пример расположения блока реле
Расшифровка реле
- ABS — Реле ABS-системы
- ABS MTR — Реле насоса ABS
- HEAD LO — Предохранитель ближнего света фар
Если у вас есть идеи по улучшению статьи о предохранителях и реле Toyota Nadia, делитесь в комментариях.
