Toyota Mark 2 в кузове 110 относится к девятому поколению этой популярной модели, производившейся на единой платформе с Toyota Verossa в период с 2000 по 2007 годы, включая 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007. В этой статье мы подробно разберём расположение электронных блоков управления, рассмотрим предохранители и реле Toyota Mark 2 110, предоставим схемы блоков предохранителей, фото примеры и акцент на предохранитель прикуривателя Toyota Mark 2. Полезная информация для владельцев, ищущих схему предохранителей Toyota Mark 2 110, реле и их назначение.
Всегда проверяйте назначение предохранителей и реле по схемам на крышке вашего блока для точности.
Электронные блоки в интерьере
Местоположение

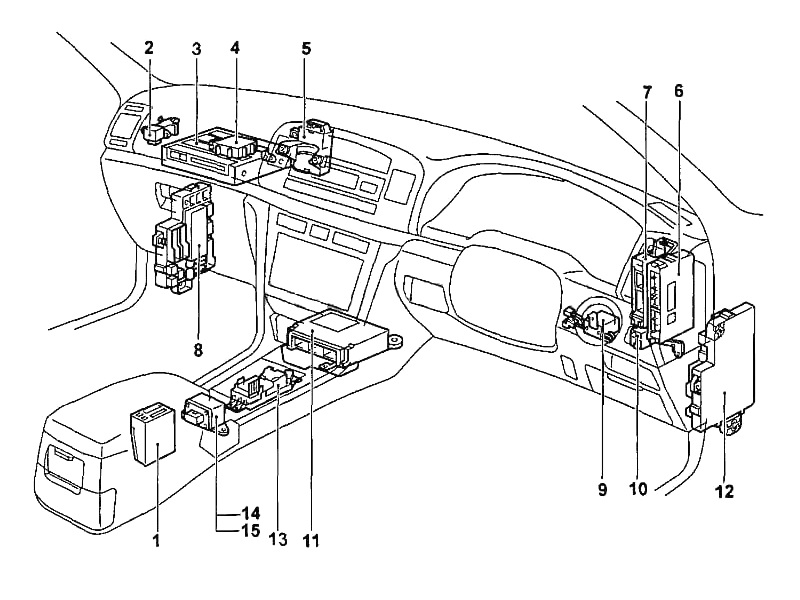

Общая схема размещения блоков предохранителей и реле в салоне Toyota Mark 2 110
Расшифровка расположения
- электронный блок управления АКПП (для моделей с октября 2002 года)
- датчик ускорения (передний левый угол)
- электронный модуль навигационной системы
- маршрутизатор сигнала
- центральный монтажный блок предохранителей
- блок электрооборудования шасси
- электронный блок TEMS-системы
- монтажный блок на стороне пассажира
- усилитель транспондера
- зуммер VSC-системы курсовой устойчивости
- электронный блок SRS-управления
- монтажный блок на стороне водителя
- электронный блок блокировки селектора
- датчик замедления (для 4WD)
- датчик замедления и бокового перемещения (с VSC)
Блоки предохранителей в салоне

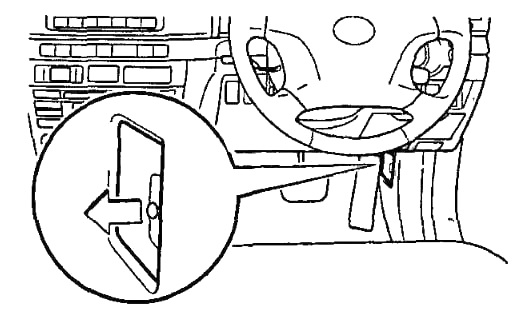

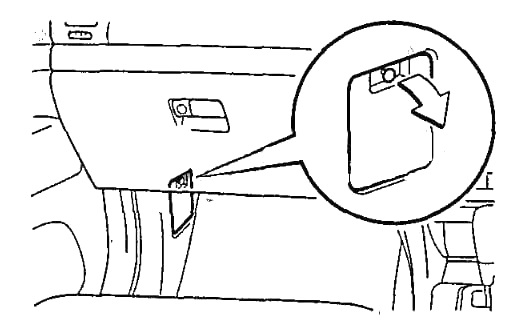

В салоне Toyota Mark 2 110 два блока предохранителей размещены под панелью приборов со стороны водителя и пассажира, защищены пластиковыми крышками для удобства доступа.
Блок предохранителей со стороны водителя

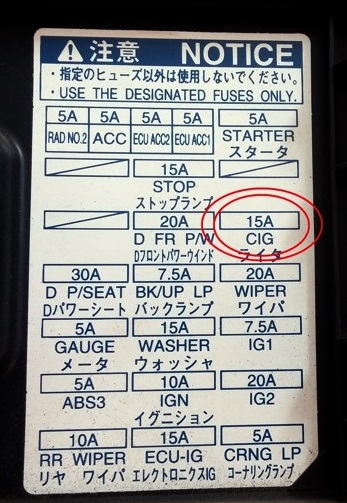

Схема предохранителей с крышки блока водителя

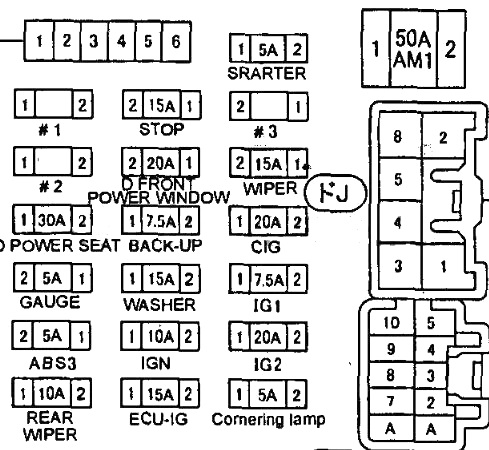

Детальная схема блока
Расшифровка предохранителей
CORNERING LAMP 5А
|
STARTER 5А
|
GAUGE 5А
|
IG1 7,5 А
|
| BACK-UP 7,5A |
|
IGN 10А
|
REAR WIPER 10А
|
WASHER 15А
|
ECU-IG 15А
|
STOP 15А
|
CIG 15А
|
D FRONT POWER WINDOW 20A
|
IG2 20А
|
WIPER 20А
|
D POWER SEAT 30А
|
Предохранитель прикуривателя в Toyota Mark 2 110 — CIG, выделен красным на схеме для удобства.
Блок предохранителей со стороны пассажира

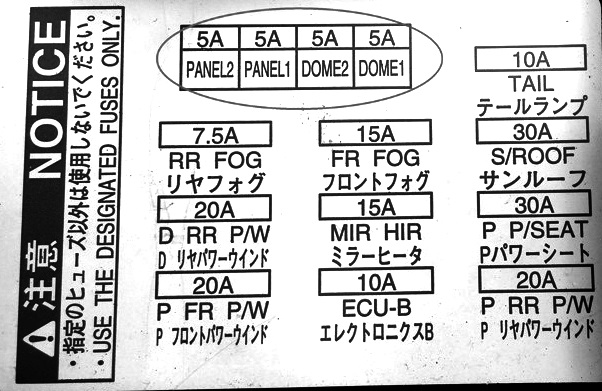

Пример схемы предохранителей с крышки блока пассажира

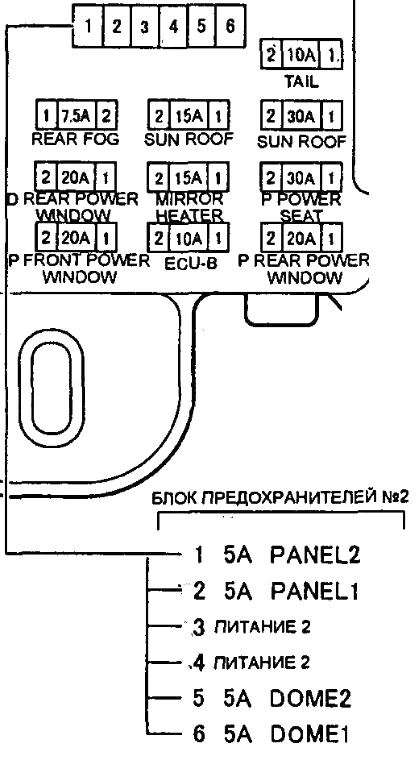

Детальная схема
Назначение предохранителей
DOME1 5А
|
DOME2 5А
|
PANEL1 5А
PANEL 25А
REAR FOG 7,5А
ECU-B 10А
|
TAIL 10A
FR FOG 15А
MIRROR HEATER 15А
D REAR POWER WINDOW 20А
Р FRONT POWER WINDOW 20А
Р REAR POWER WINDOW 20А
Р POWER SEAT 30А
SUN ROOF 30А
|
Блоки в моторном отсеке
Расположение блоков

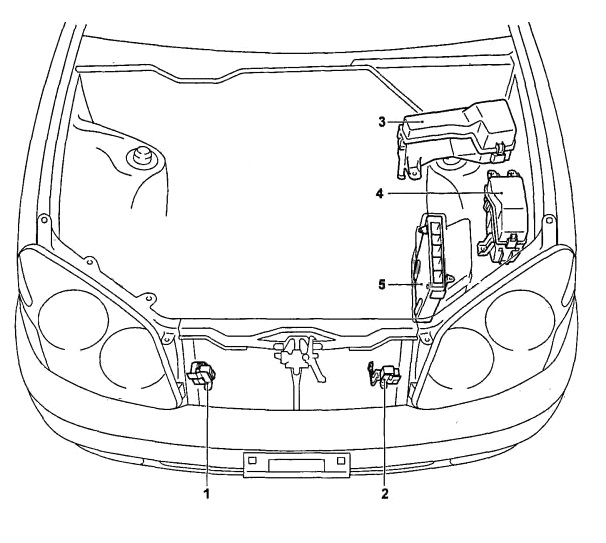

Схема размещения блоков под капотом Toyota Mark 2 110
Расшифровка
- датчик SRS (передний правый)
- датчик SRS (передний левый)
- блок реле и предохранителей моторного отсека
- блок реле и предохранителей №2
- электронный блок управления двигателем

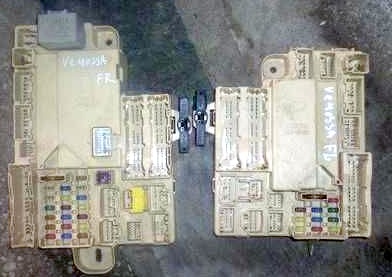

Основной блок реле и предохранителей

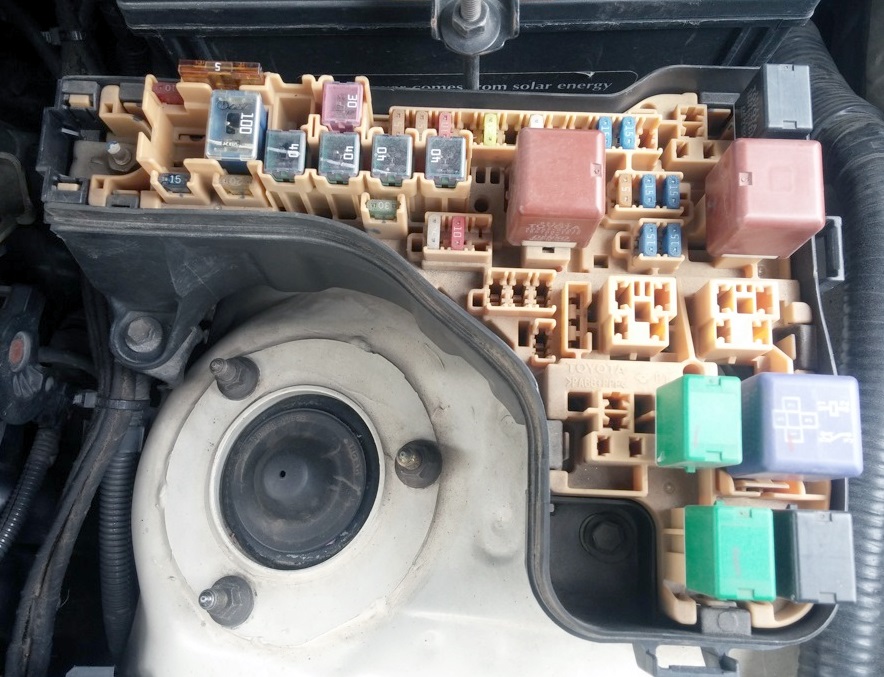

Этот блок предохранителей и реле под капотом Toyota Mark 2 110 расположен слева, у стойки, для лёгкого доступа при ремонте.

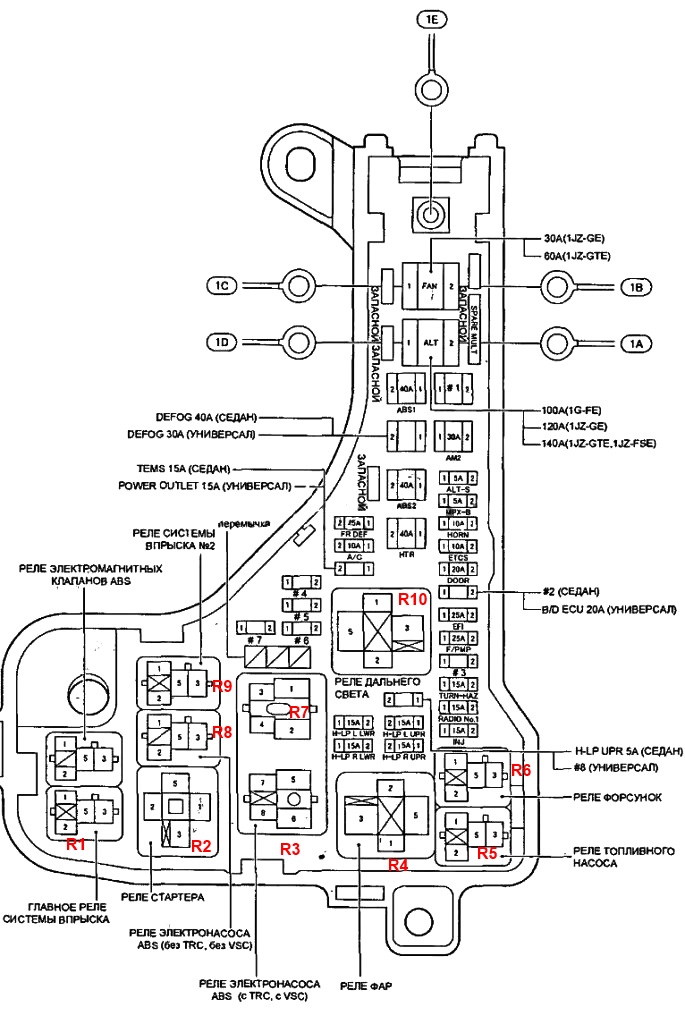

Схема блока
Описание предохранителей и реле
|
ALT-S 5А
|
|
H-LPUPR 5А
|
|
МРХ-В 5А
|
А/С 10А
ETCS 10А
H-LPLUPR 15А
H-LPRLWR 15А
H-LPRUPR 15А
|
POWER OUTLET 15A
|
RADIO №1 15А
|
| TEMS 15А |
TURN-HAZ 15А
|
B/DECU 20А
|
DOOR 20А
|
EFI 25А
|
F/PMP 25А
|
|
FRDEF 25A
|
|
АМ2 30А
|
|
DEFOG 30А
|
|
FAN 30А
|
|
ABS1 40А
|
|
ABS2 40А
|
|
DEFOG 40А
|
|
HTR 40А
|
|
FAN 60А
|
|
ALT 100 А
|
|
ALT 100 А
|
|
ALT 120 А |
|
|
ALT 140 А
|
- R1 — главное реле впрыска
- R2 — реле стартера
- R3 — реле насоса ABS
- R4 — реле фар
- R5 — реле топливного насоса
- R6 — реле форсунок
- R7 — реле насоса ABS
- R8 — реле насоса ABS
- R9 — реле впрыска
- R10 — реле дальнего света
Вспомогательный блок реле и предохранителей №2

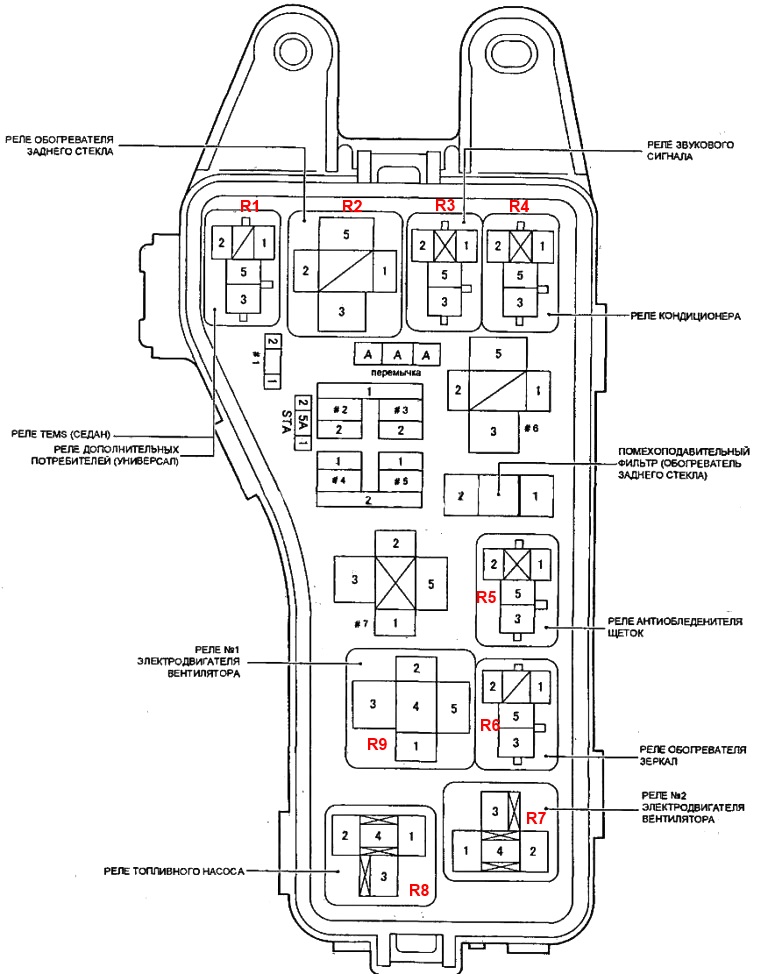

Схема блока №2
Расшифровка реле
- R1 — Реле TEMS
- R2 — Реле обогрева заднего стекла
- R3 — Реле сигнала
- R4 — Реле кондиционера
- R5 — Реле антиобледенения щёток
- R6 — Реле обогрева зеркал
- R7 — Реле вентилятора
- R8 — Реле топливного насоса
- R9 — Реле вентилятора
