Toyota Mark 2 в кузове 90 серии (X90) – это седьмое поколение легендарной модели, производившееся в 1992–1996 годах. В этой статье мы подробно разберем расположение и назначение предохранителей и реле для Toyota Mark 2 90, включая схемы блоков, фото-иллюстрации и практические советы. Особое внимание уделим предохранителю прикуривателя. Информация будет полезна владельцам не только Mark 2, но и родственных моделей Toyota Cresta (Креста) и Toyota Chaser, включая электрику, замену предохранителей и диагностику реле.
Блок предохранителей в салоне

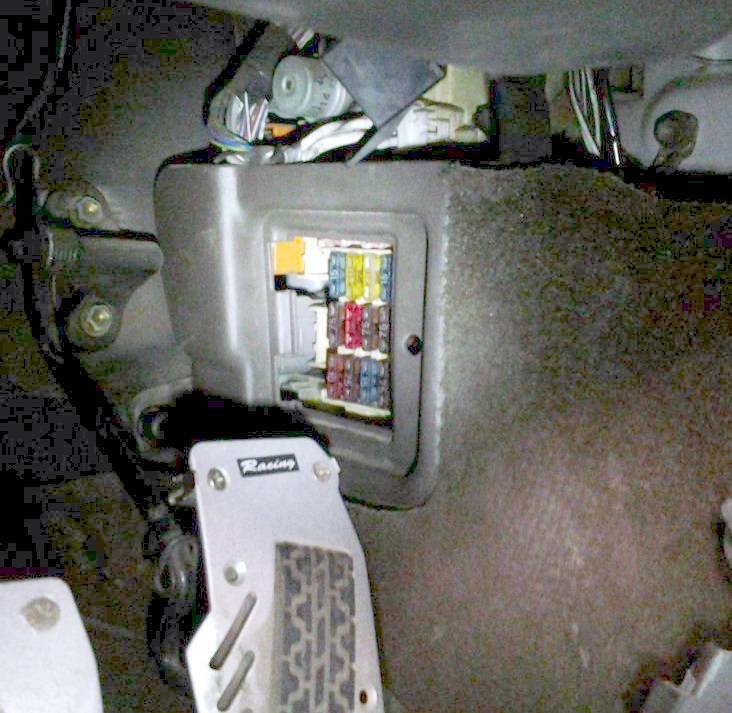

Основной блок предохранителей и реле салона установлен слева под приборной панелью, за защитной пластиковой крышкой, что облегчает доступ для самостоятельной замены и проверки.

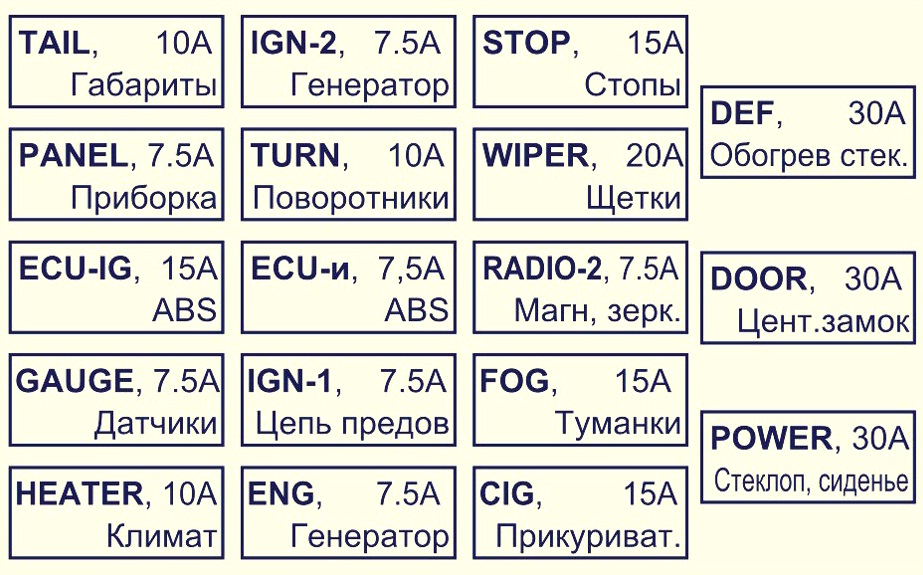

Схема предохранителей салонного блока
Расшифровка предохранителей
| REAR DEFOG (обогрев заднего стекла) | 30А |
| DOOR (центральный замок) | 30А |
| POWER (электростеклоподъемники, люк) | 30А |
| STOP (стоп-сигналы) | 15А |
| WIPER (дворники и омыватель) | 20А |
| RADIO №2 (аудиосистема) | 7,5А |
| FOG (противотуманки) | 15А |
| CIG (прикуриватель) | 15А |
| IG №2 (запуск двигателя) | 7.5А |
| TURN (поворотники и аварийка) | 10А |
| ECU-В (управление зеркалами, центральный замок) | 5А |
| IG №1 (запуск двигателя) | 7.5А |
| ENGINE (электроника двигателя) | 7.5А |
| TAIL (габаритные огни) | 7,5А |
| PANEL (приборная панель) | 7,5А |
| ECU-IG | 15А |
| GAUGE (приборы) | 7,5 А |
| HEATER (система отопления) | 10А |
Предохранитель прикуривателя помечен как CIG – его замена часто требуется при неисправностях зарядки гаджетов.

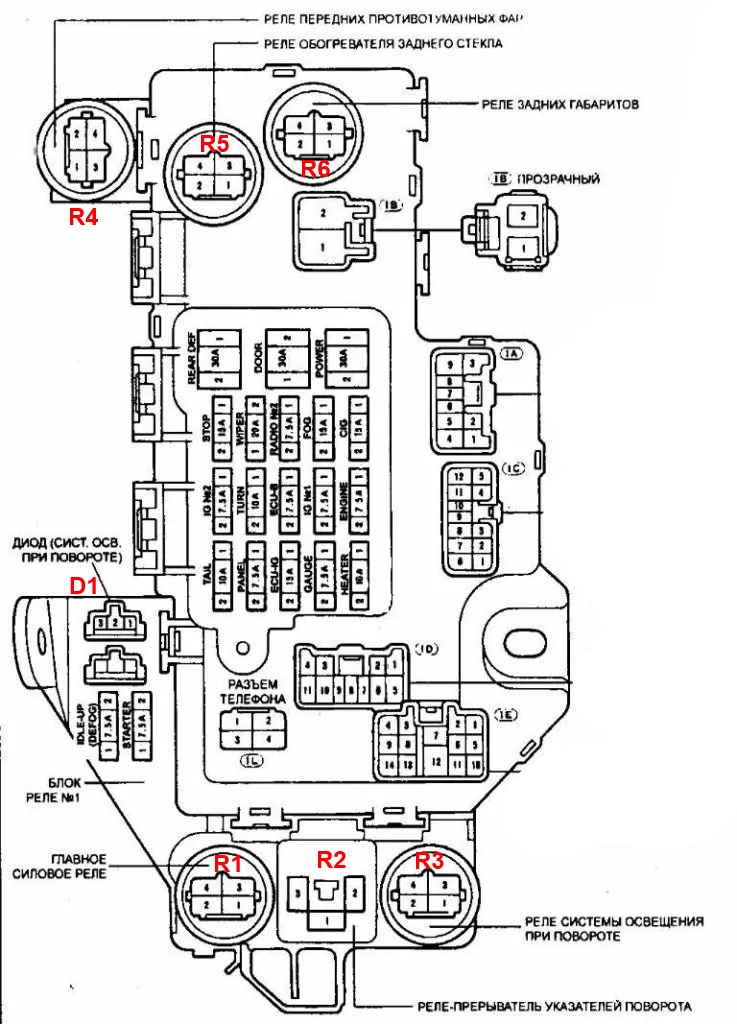

Схема реле в салонном блоке
Назначение реле
D1 — Диод для поворотных огней
R1 — Главное реле питания
R2 — Реле-мигалка поворотников
R3 — Реле переключения освещения
R4 — Реле передних противотуманных фар
R5 — Реле обогрева заднего стекла
R6 — Реле задних габаритов
Блоки предохранителей под капотом
Главный моторный блок

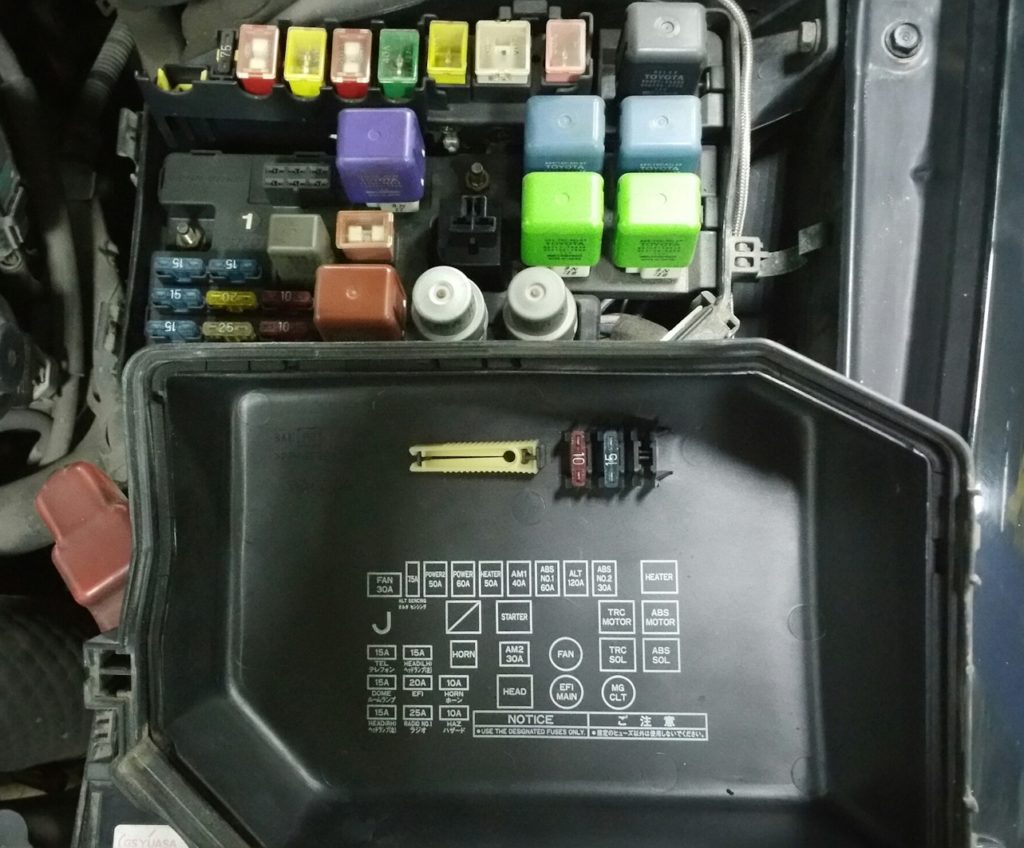

Основной блок в моторном отсеке размещен слева от аккумулятора, что удобно для обслуживания электрики двигателя и внешних систем.

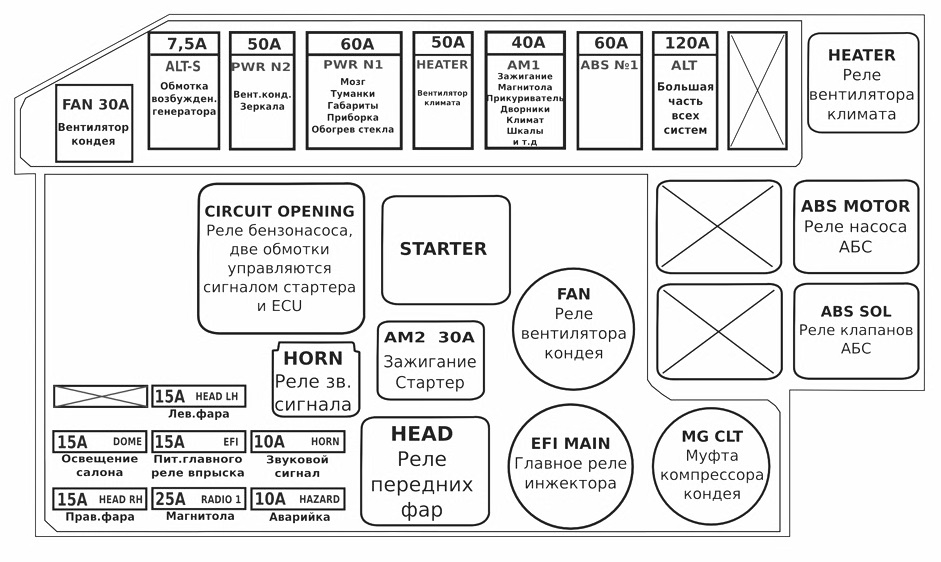

Схема главного блока
Обозначение предохранителей
| COND FAN (вентилятор конденсора) | 30А |
| ALT-S (зарядка АКБ) | 7,5А |
| POWER №2 | 50А |
| POWER №1 | 60А |
| HEATER | 50А |
| HEAD (RH) (правая фара) | 10А |
| HEAD (LH) (левая фара) | 10А |
| TRC (система стабилизации) | 7,5А |
| DEICER (обогрев лобового) | 20А |
| АМ2 (цепь зажигания) | 20А |
| 4WS №2 (4-WS система) | 30А |
| ALT-S (генератор) | 5А |
| 4WS №1 (4-WS система) | 30А |
| HORN (сигнал) | 10А |
| MAIN (основная вставка) | 40А |
| RADFAN (вентилятор радиатора) | 30А |
| ABS (антиблокировка) | 60А |
| ALT (генератор) | 100А |
| EFI (впрыск топлива) | 15А |
- CIRCUIT OPENING — реле бензонасоса
- HORN — реле клаксона
- HEAD — реле головных фар
- FAN — реле охлаждения
- GLOW — реле накаливания
- HEATER — реле обогрева
- STARTER — реле запуска
Дополнительный блок под капотом
Вспомогательный блок установлен на левой перегородке моторного отсека, отвечая за ключевые реле двигателя и обогрева.

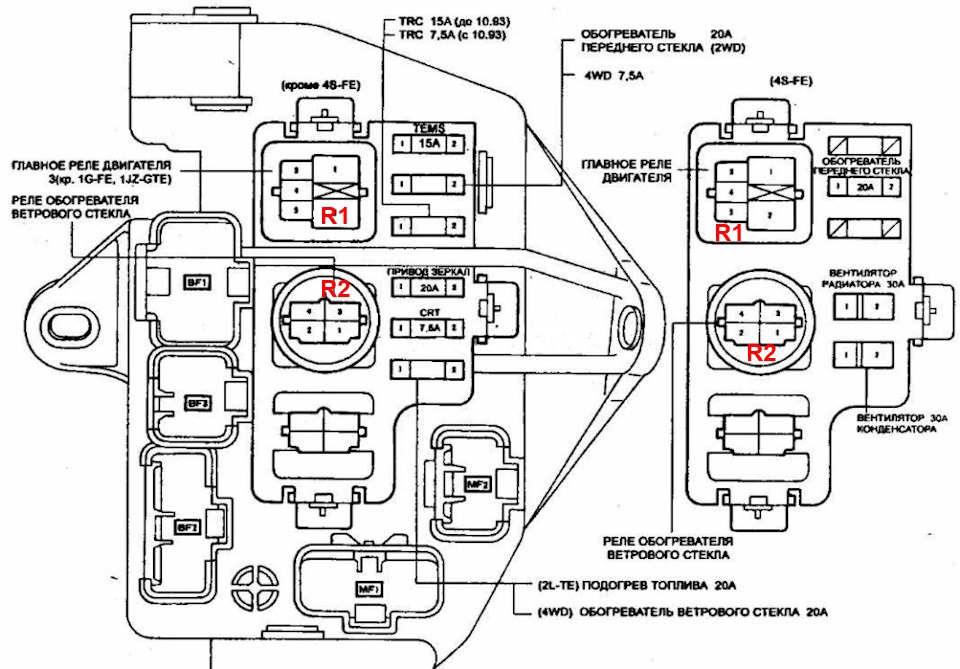

Схема дополнительного блока
Расшифровка реле
- R1 — Реле главного двигателя
- R2 — Реле обогрева стекла
