Предохранители и реле Toyota Mark 2 (JZX100)

Toyota Mark 2 восьмого поколения в кузовах 100, 101 и 105 производилась с 1996 по 2000 год, включая 1997–1999 годы, с бензиновыми и дизельными двигателями. За этот период Toyota Mark 2 претерпела рестайлинг. Данная статья подходит также для Toyota Cresta, Toyota Chaser (Чайзер). В ней подробно рассмотрено расположение электронных блоков управления, схема предохранителей и реле Toyota Mark 2, а также назначение каждого элемента. Особое внимание уделено предохранителю прикуривателя для удобства ремонта и диагностики.

Toyota Mark 2 100

Блоки в салоне

Расположение

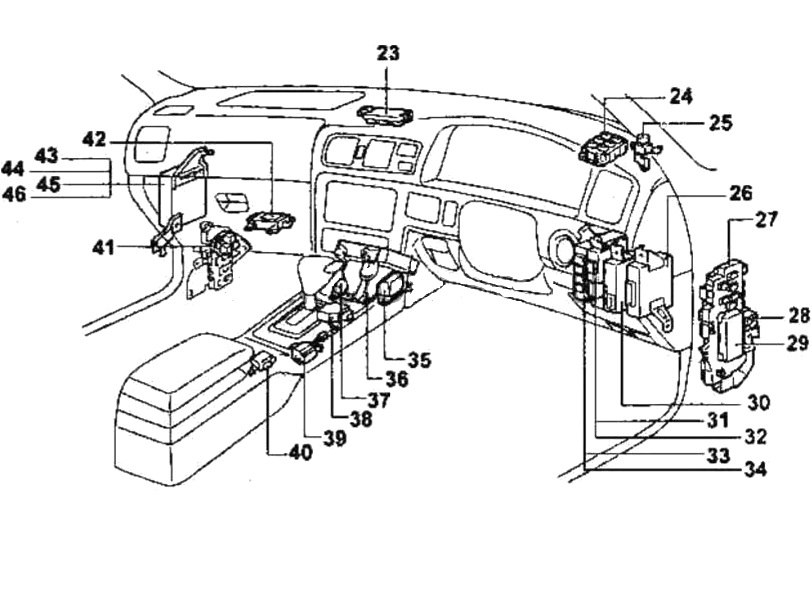

Схема расположения предохранителей и блоков в салоне Toyota Mark 2

Расположение блоков в салоне

Описание блоков в салоне

  • 23 — монтажный блок №3 (J/B №3)
  • 24 — монтажный блок №5 (J/B №5)
  • 25 — датчик освещенности (для системы автоматического включения фар)
  • 26 — электронный блок управления TEMS
  • 27 — монтажный блок со стороны водителя (J/B)
  • 28 — блок реле №1 (R/B №1)
  • 29 — блок управления (Multiplex)
  • 30 — блок управления системой поддержания скорости
  • 31 — электронный блок рулевого управления
  • 32 — реле индикатора неисправности тормозной системы
  • 33 — блок управления ABS (2JZ-GE с ABS)
  • 34 — блок управления ABS и TRC (1JZ-GTE)
  • 35 — блок управления SRS (центральный датчик SRS)
  • 36 — электронный блок управления двигателем
  • 37 — датчик столкновения (до 08.1998 г)
  • 38 — датчик замедления (ABS)
  • 39 — реле блокировки селектора АКПП
  • 40 — датчик столкновения (с 08.1998 г.)
  • 41 — блок реле №4 (R/B №4)
  • 42 — реле управления вентилятором отопителя
  • 43 — блок управления ETCS (2JZ-GE с VSC, до 08.1998 г.)
  • 44 — блок управления ABS
  • 45 — блок управления ABS и 4WD
  • 46 — блок управления ETCS (1JZ-GTE)

Блок предохранителей в салоне

Этот блок предохранителей установлен на водительской стойке под приборной панелью и обозначен на схеме номером 27. Он отвечает за многие электрические функции салона Toyota Mark 2, Cresta и Chaser.

Фото пример блока в салоне

Схема предохранителей салона

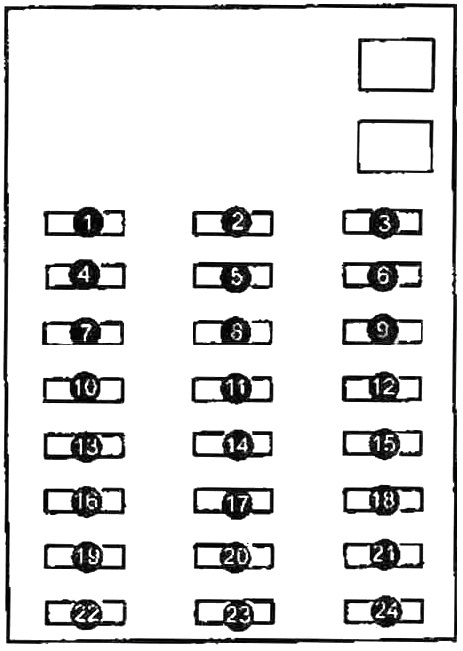

Diagram 1

Расшифровка предохранителей

1 30A S/ROOF — Люк
2 10A TAIL — Передние и задние габариты, подсветка номерного знака
3 15A HEATER — Панель управления кондиционером и отопителем, электродвигатель вентилятора, обогреватель заднего стекла
4 20A DOOR — Центральный замок
5 7,5A PANEL — Подсветка выключателей и переключателей, подсветка панели управления кондиционером и отопителем, подсветка магнитолы
6 10A TURN — Указатели поворотов
7 20A DFR P/W — Электропривод стеклоподъемника двери водителя
8 10A IGN — Электронный блок управления двигателем
9 15A ECU-IG — Системы ABS, TRC, VSC, «круиз-контроль», автоматического включения/отключения фар
10 20A STOP — Стоп-сигналы
11 7,5A STARTER — Стартер
12 15A GAUGE — Комбинация приборов, система дистанционного управления замками дверей и крышки багажника, система преднатяжителей ремней безопасности
13 20A FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
14 20A RR P/W — Электропривод стеклоподъемника задней левой двери
15 20A WIPER — Электродвигатель стеклоочистителя
16 15A FOG — Противотуманные фары
17 20A FR P/W — Электропривод стеклоподъемника двери переднего пассажира
18 10A RADIO №2 — Магнитола, многофункциональный дисплей
19 10A ECU-B — Кондиционер и отопитель, «круиз-контроль», задние противотуманные фары, система дистанционного управления замками дверей и крышки багажника
20 20A RR P/W — Электропривод стеклоподъемника задней правой двери
21 10A ECU-ACC — Система блокировки переключения передач, часы, система подушек безопасности (SRS), электропривод боковых зеркал
22 30A P/SEAT — Электропривод сидений
23 7,5A l/UP — Электропривод системы повышения частоты вращения холостого хода
24 15A CIG — Прикуриватель

Предохранитель прикуривателя в Toyota Mark 2, Cresta и Chaser обозначен как CIG и выделен красным на фото для удобства.

Схема реле в салоне

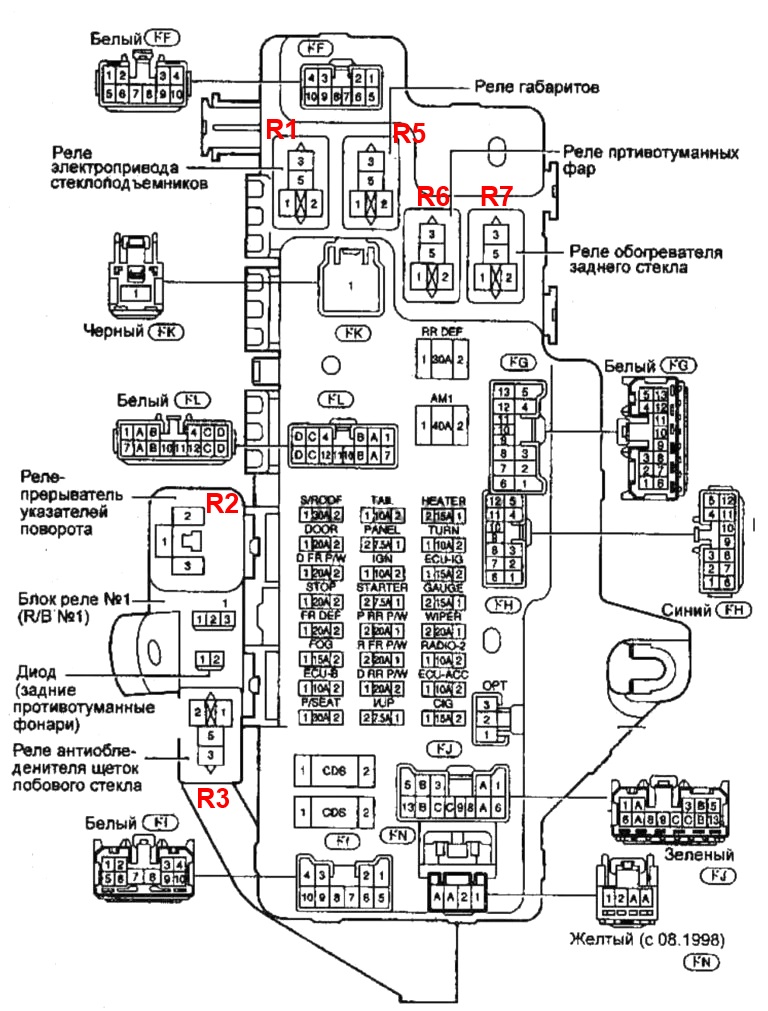

Relay diagram

  1. реле стеклоподъемников
  2. реле поворотов
  3. реле антиобледенителя щеток
  4. реле габаритов
  5. реле противотуманных фар
  6. реле обогревателя заднего стекла

Блоки под капотом

Расположение

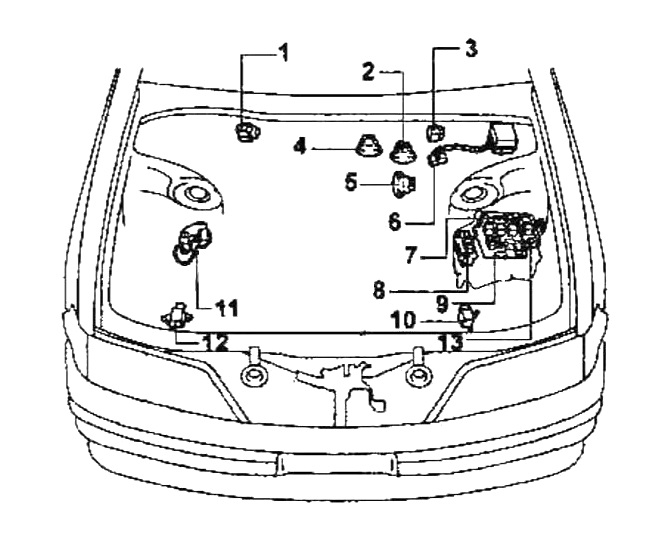

Схема расположения блоков и датчиков под капотом Toyota Mark 2

Location 1

Назначение элементов под капотом

  1. датчик абсолютного давления во впускном коллекторе (4S-FE)
  2. датчик абсолютного давления во впускном коллекторе (1G-FE с 08.1998 г.)
  3. датчик абсолютного давления во впускном коллекторе (1G-FE до 08.1998 г.)
  4. датчик абсолютного давления во впускном коллекторе (1JZ-GE, 2JZ-GE)
  5. датчик давления наддува (2L-TE)
  6. блок реле в моторном отсеке (R/B) (2JZ-GE с VSC)
  7. блок реле в моторном отсеке (R/B №2) (кроме 1G-FE)
  8. блок плавких вставок
  9. монтажный блок №2 (J/B №2)
  10. левый передний датчик SRS (с 08.1998 г.)
  11. резистор топливного насоса
  12. правый передний датчик SRS (с 08.1998 г.)
  13. блок реле в моторном отсеке (R/B)

Блок предохранителей и реле под капотом

Этот блок размещен слева от аккумулятора и может включать несколько секций: (8) блок плавких вставок, (9) монтажный блок и (13) блок реле. Он обслуживает основные системы двигателя и освещения в Toyota Mark 2, Cresta и Chaser.

Фото блока под капотом

Photo 2

Схема предохранителей под капотом

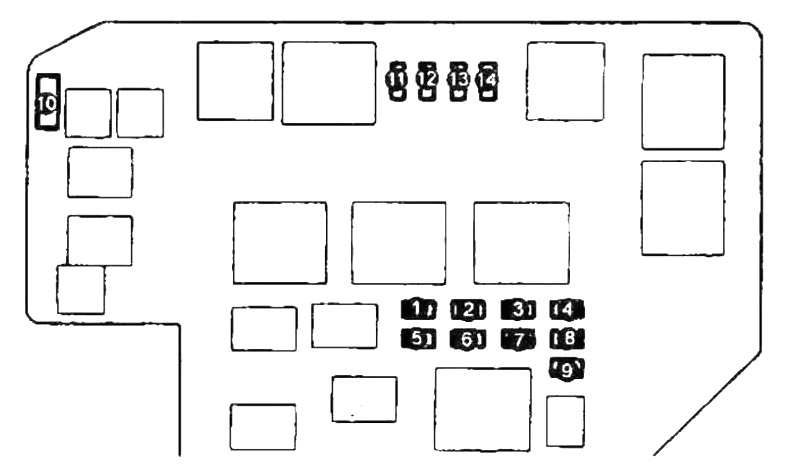

Diagram 2

Расшифровка предохранителей под капотом

1 15A DOME — Освещение салона, часы
2 15A HEAD(RH) — Правая фара*1
3 20A DOOR SUB — Центральный замок
4 25A RADIO №1 — Магнитола, многофункциональный дисплей
5 15A HEAD (LH) — Левая фара*1
6 10A HORN — Звуковой сигнал
7 20A EFI*4 — Электронный блок управления двигателем
8 20A AM2 — Электронный блок управления двигателем
9 15A HAZARD — Аварийная сигнализация
10 7,5A ALT SENCING — Генератор
11*3 15A HEAD RH (HI) — Правая фара (дальний свет)
12*4 15A HEAD RH (LO) — Правая фара (ближний свет)
13*4 30A FAN №2 — Электродвигатель вентилятора
14*4 30A FAN №1 — Электродвигатель вентилятора
13*4 30A RDI FAN — Электродвигатель вентилятора
14*5 20A TEMS — Система изменения жесткости амортизаторов (TEMS)
14*6 20A FUEL HTR — Подогреватель топлива

*1 — Комплектации TOURER-V и TOURERS: © — левая фара (дальний свет); © — левая фара (ближний свет);
*2 — Модели с дизельным двигателем “ECD»,
*3 — Комплектации TOURER-V и TOURERS,
*4 — Комплектации TOURER-V, TOURERS и TOURER,
*5 — Комплектация GRANDE-G,
*6 — Только модели с дизельными двигателями.

Схема реле под капотом

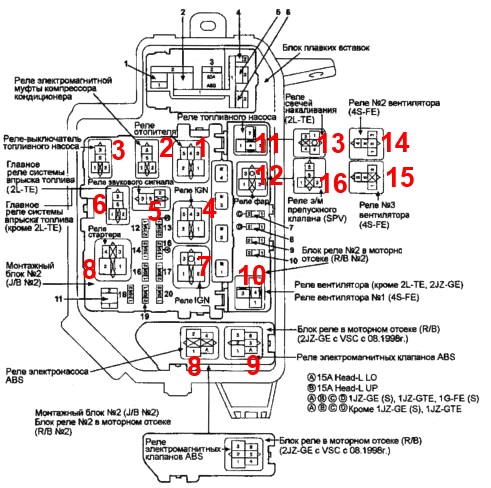

Схема реле под капотом

Описание реле под капотом

  1. Реле отопителя
  2. Реле электромагнитной муфты компрессора кондиционера
  3. Реле выключатель топливного насоса
  4. Реле IGN
  5. Реле звукового сигнала
  6. Главное реле системы впрыска топлива
  7. Реле IGN
  8. Реле стартера
  9. Реле электромагнитных клапанов ABS
  10. Реле электронасоса ABS
  11. Реле топливного насоса
  12. Реле фар
  13. Реле свечей накаливания
  14. Реле вентилятора
  15. Реле вентилятора
  16. Реле э/м предпускового клапан SPV

Если у вас есть дополнения по схемам предохранителей и реле Toyota Mark 2, Cresta или Chaser, делитесь в комментариях.
