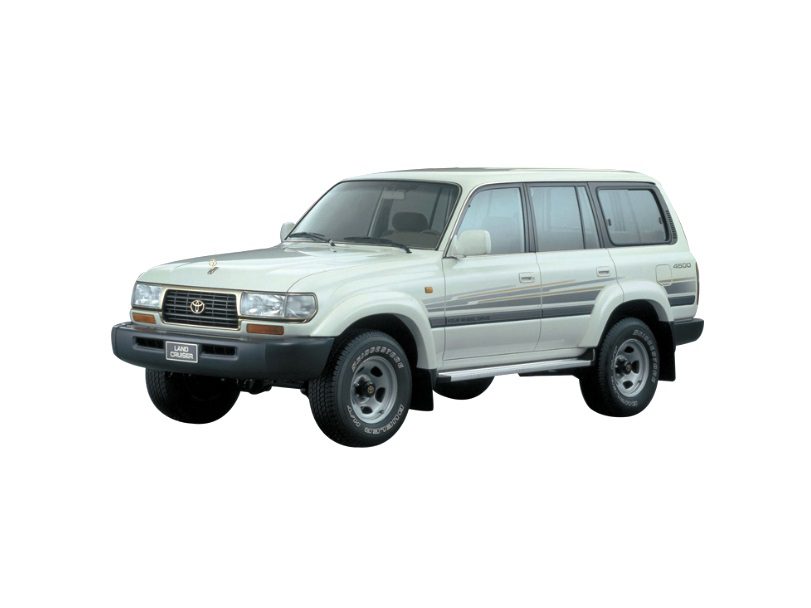

Toyota Land Cruiser 80 (J80) выпускалась в период с 1990 по 1997 год, включая модели 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов. В этой статье вы получите детальную информацию о размещении электронных блоков управления, характеристиках предохранителей и реле Toyota Land Cruiser 80, с иллюстрациями схем и реальными фотографиями. Особо отметим предохранитель для прикуривателя, который часто интересует владельцев.
Всегда проверяйте данные по схемам на крышках ваших блоков предохранителей Toyota Land Cruiser 80.
Блоки в салоне Land Cruiser 80
Расположение блоков предохранителей и реле

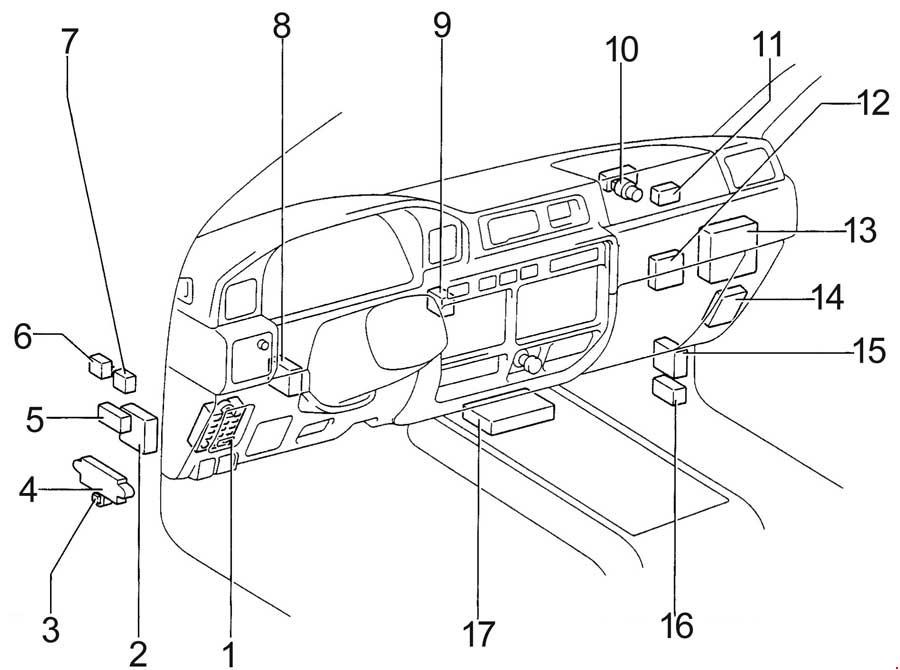

Общая схема расположения
Подробное описание компонентов
- Основной блок предохранителей в салоне
- Электронный блок управления АБС Toyota Land Cruiser 80
- Реле размыкания электрической цепи
- Отдельный блок реле
- Реле активации блокировки центрального дифференциала
- Реле оповещения о незастегнутом ремне безопасности
- Реле фиксации фар
- ЭБУ системы круиз-контроля
- Усилитель кондиционера воздуха
- Датчик температуры охлаждающей жидкости и cut-реле
- Реле регулировки скорости вентилятора
- Дополнительный усилитель кондиционера
- Модуль управления двигателем (ECU)
- Усилитель стереосистемы
- ЭБУ блокировки дифференциала
- Реле зажигания цилиндров
- Сборка датчика подушки безопасности SRS

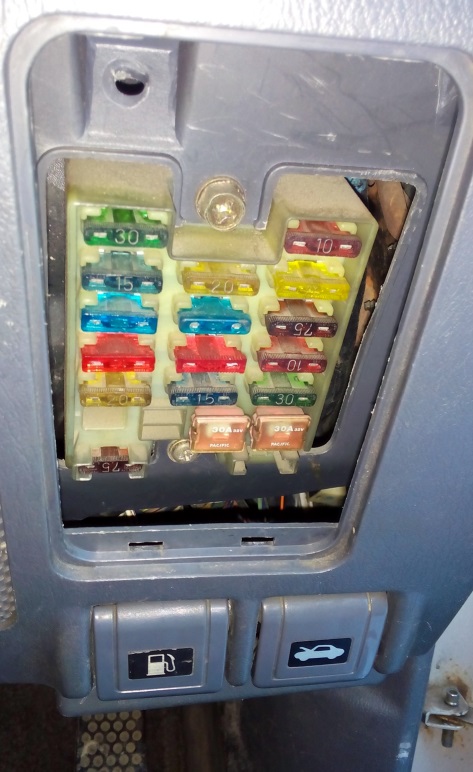

Основной блок предохранителей в салоне
Этот блок размещен в нижней секции приборной панели, скрытый под защитной панелью, что типично для Toyota Land Cruiser 80.

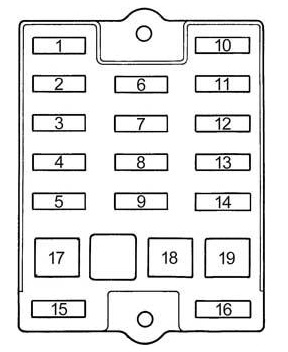

Схема предохранителей салона
Расшифровка предохранителей
| 1 | 15A CIG — Прикуриватель Toyota Land Cruiser 80, электрозеркала, часы с цифровым дисплеем, аудиосистема, магнитофон, электрическая антенна, блокировка селектора АКПП, подушки безопасности SRS |
| 2 | 15A TAIL — Задние фонари, подсветка номера, габаритные огни спереди и сбоку, освещение панели приборов, часы, перчаточный ящик |
| 3 | 15A OBD — Диагностическая система бортового компьютера |
| 4 | 10A STOP — Стоп-сигналы, впрыск топлива EFI/SEQ-FI, отключение круиз-контроля, блокировка АКПП |
| 5 | 20A DEFOG — Электрообогрев заднего стекла Land Cruiser 80 |
| 6 | 20A WIPER — Дворники лобового и заднего стекла, омыватели |
| 7 | 10A GAUGE — Приборы, индикаторы ТО, зуммеры (кроме ламп дверей и выпуска), фонари заднего хода |
| 8 | 7,5A TURN — Поворотники и аварийная сигнализация |
| 9 | 15A ECU-IG — Электронная система круиз-контроля |
| 10 | 10A ECU-B — Система подушек безопасности SRS |
| 11 | 20A REAR-HTR — Задний обогрев в кондиционере |
| 12 | 7,5A IGN — Впрыск топлива EFI/SEQ-FI, контроль эмиссий, SRS |
| 13 | 10A A.C — Кондиционер воздуха |
| 14 | 30A DIFF — Блокировка дифференциала |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 40A FL HEATER — Обогрев в системе кондиционирования |
| 19 | 30A FL POWER — Электростеклоподъемники, центральный замок, люк на крыше |
Предохранитель прикуривателя в Toyota Land Cruiser 80 — это номер 1 на 15A, ключевой для повседневного использования.
Блок реле в салоне

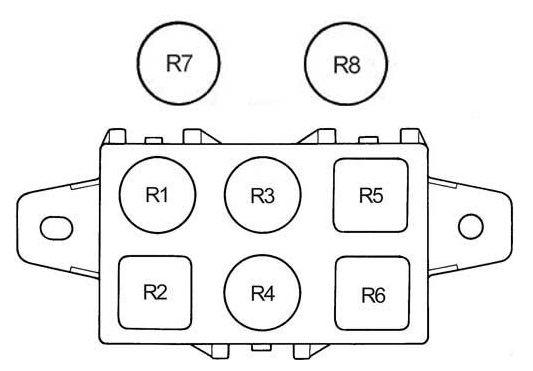

Схема реле
Расшифровка реле
| R1 | Реле обогрева заднего стекла |
| R2 | Реле нагревателя |
| R3 | Реле основной мощности |
| R4 | Реле габаритных огней |
| R5 | Реле поворотников и аварийки |
| R6 | Не используется |
| R7 | Реле вентилятора охлаждения |
| R8 | Реле высокой скорости вентилятора |
Дополнительные электрические элементы в салоне

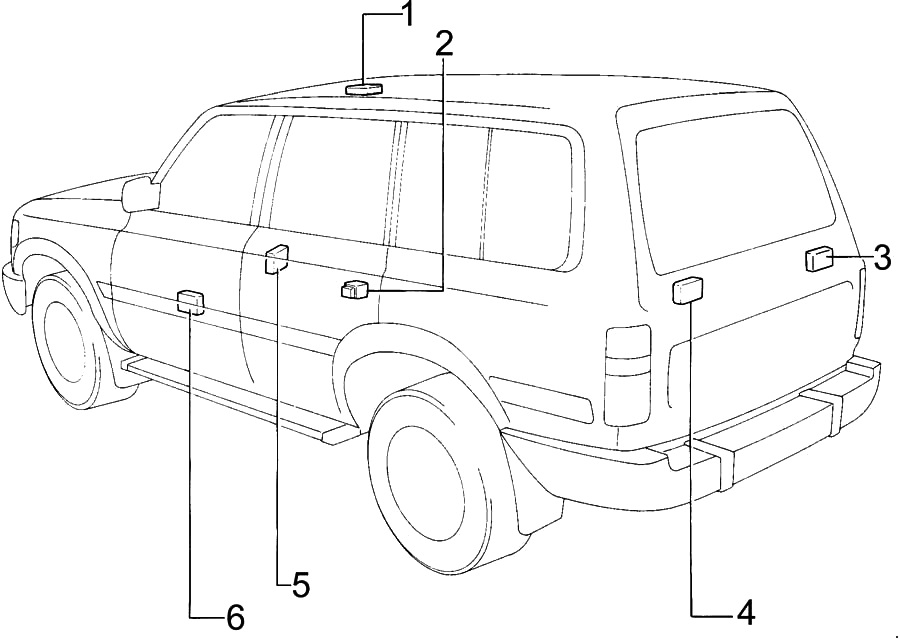

Схема дополнительных компонентов
Описание элементов
- Реле управления люком на крыше
- Реле заднего обогревателя
- Усилитель низкочастотных динамиков
- Реле заднего стеклоочистителя
- ЭБУ блокировки селектора передач
- Реле центрального дверного замка
Блоки под капотом Toyota Land Cruiser 80

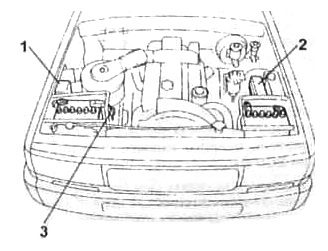

Расположение подкапотных блоков
Общая схема под капотом
Описание размещения
- Распределительная электрическая коробка
- Блок предохранителей и реле под капотом
- Плавкие вставки большой мощности
Распределительная коробка под капотом

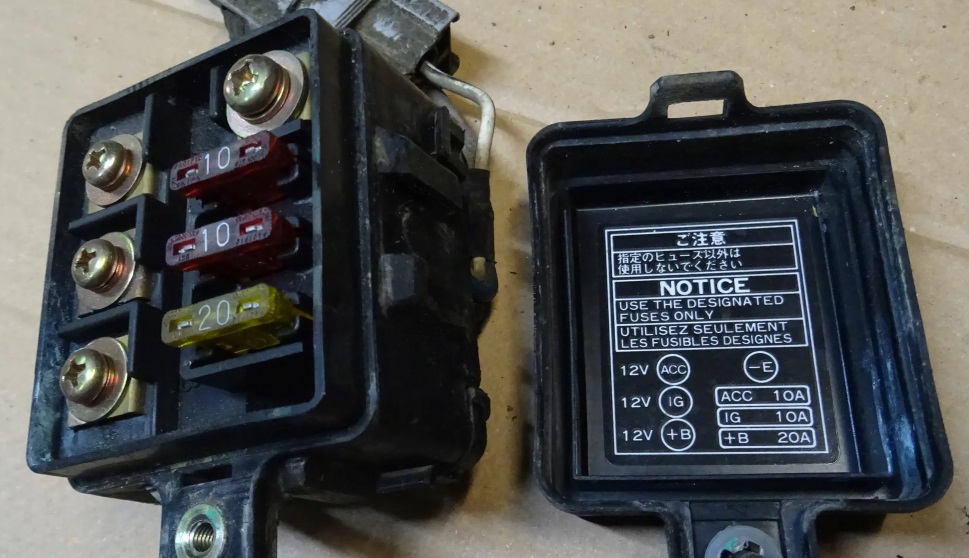

Фотосхема распределительной коробки
Обозначения клемм
| АСС — клемма ACC (аксессуары) замка зажигания |
| IG — клемма IG1 (зажигание) замка |
| + В — подключение к основной плавкой вставке |
| — E — точка заземления |
Блок предохранителей и реле под капотом

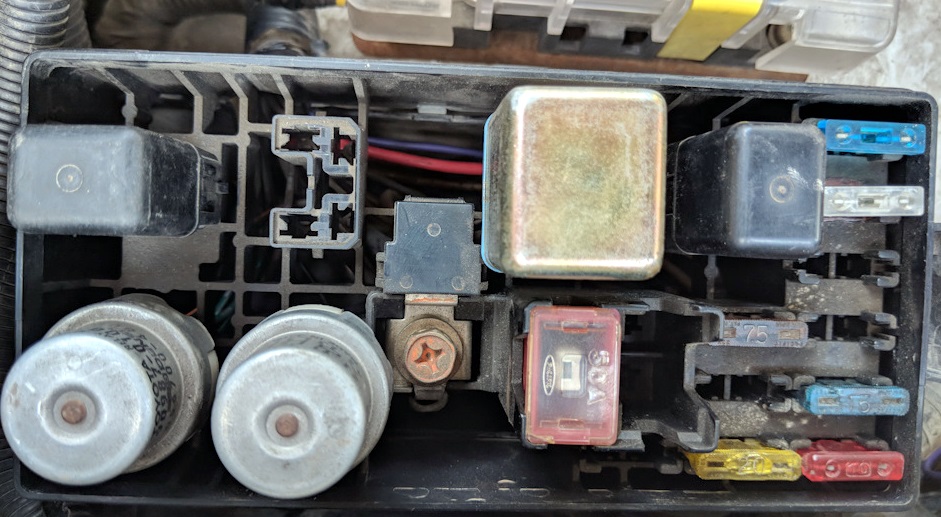

Фотография блока

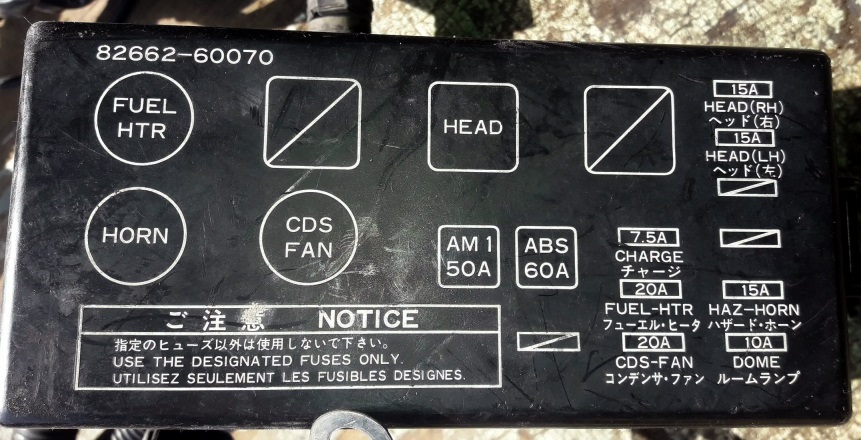

Схема на крышке блока предохранителей

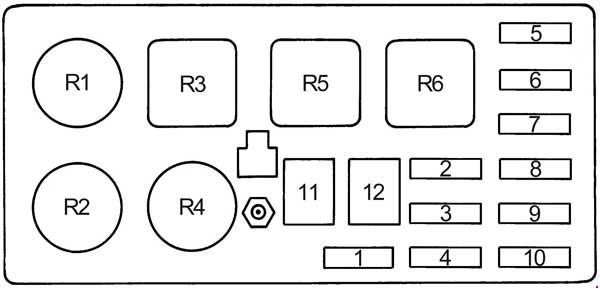

Детальная схема блока
Назначение предохранителей и реле
| 1 | Не используется |
| 2 | 7,5A CHARGE — Зарядка аккумулятора, индикатор разряда |
| 3 | 15A EFI — Многоточечный впрыск топлива EFI или последовательный SEQ-FI |
| 4 | 20A CDS-FAN — Вентилятор системы охлаждения |
| 5 | 15A HEAD (RH) — Правая фара Land Cruiser 80 |
| 6 | 15A HEAD (LH) — Левая фара |
| 7 | Не используется |
| 8 | Не используется |
| 9 | 15A HAZ-HORN — Аварийная сигнализация и клаксон |
| 10 | 10A DOME — Внутренний свет, багажник, лампа зажигания, часы, радио, антенна, подсветка зеркала |
| 11 | 50A AM 1 — Питание цепей CIG, WIPER, GAUGE, TURN, ECU-IG, REAR-HTR, IGN, DIFF, FL POWER |
| 12 | 60A ABS — Антиблокировочная система тормозов ABS |
| Реле под капотом | |
| R1 | Реле управления двигателем |
| R2 | Реле звукового сигнала |
| R3 | Не используется |
| R4 | Не используется |
| R5 | Реле фар |
| R6 | Не используется |
Вблизи может располагаться дополнительный блок для системы ABS в Toyota Land Cruiser 80.
