Предохранители и реле Toyota Land Cruiser 200

Toyota Land Cruiser 200: предохранители и реле производился в период с 2007 по 2021 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годов. За эти годы автомобиль претерпел два рестайлинга. В этой статье подробно разберем расположение блоков предохранителей и реле для Toyota Land Cruiser 200, предоставим схемы, описания и фото. Особое внимание уделим предохранителю прикуривателя, а также другим ключевым элементам электрической системы.

Функции предохранителей и реле в блоках могут варьироваться в зависимости от модификации. Рекомендуем проверять назначение по схемам на крышке вашего блока предохранителей Toyota Land Cruiser 200.

Расположение блоков предохранителей в салоне

Блок предохранителей со стороны водителя

В интерьере Toyota Land Cruiser 200 блок предохранителей на стороне водителя расположен под приборной панелью, скрыт за пластиковой крышкой. Это основной салонный блок для доступа к электрике.

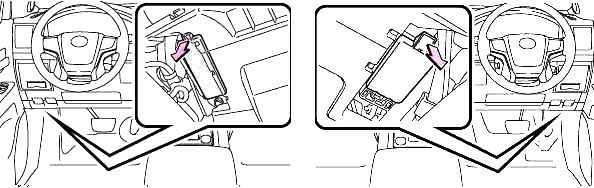

Иллюстрация расположения

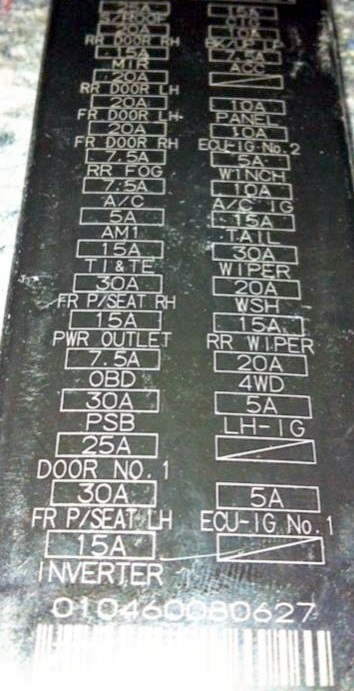

Схема на крышке блока предохранителей

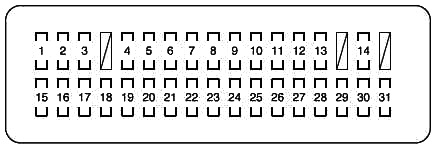

Детальная схема блока

Расшифровка предохранителей

1	15А CIG — Прикуриватель и розетки
2	10A BK/UP LP — Фонари заднего хода, подключение прицепа
3	7,5A ACC — Аудиосистема, ECU, мультимедиа, часы, зеркала
4	10A PANEL — Подсветка панели, прикуриватель, круиз-контроль, климат-контроль, сиденья, VSC
5	10A ECU-IG NO.2 — Кондиционер, ABS, VSC, часы, люк
6	5A WINCH — Резерв (не используется)
7	10A A/C IG — Кондиционер, обогрев зеркал, охлаждение
8	15A TAIL — Задние фонари, номер, противотуманки, прицеп
9	30A WIPER — Очиститель лобового стекла
10	20A WSH — Омыватель стекол
11	15A RR WIPER — Задний очиститель
12	20A 4WD — Полный привод
13	5A LH-IG — Генератор, подогрев сидений, ремни безопасности
14	5A ECU-IG NO.1 — ABS, VSC, круиз, блокировка, память сидений
15	25A S/ROOF — Люк в крыше
16	20A RR DOOR RH — Задняя правая дверь (стеклоподъемник)
17	15A MIR — Зеркала, обогрев
18	20A RR DOOR LH — Задняя левая дверь (стеклоподъемник)
19	20A FR DOOR LH — Передняя левая дверь (стеклоподъемник)
20	20A FR DOOR RH — Передняя правая дверь (стеклоподъемник)
21	7,5A RR FOG — Задние противотуманки
22	7,5A A/C — Система кондиционирования
23	5A AM1 — Резерв (не используется)
24	15A TI & TE — Регулировка руля
25	30A FR P/SEAT RH — Переднее правое сиденье
26	15A PWR OUTLET — Дополнительные розетки
27	7,5A OBD — Диагностический порт
28	30А PSB — Ремни безопасности с преднатяжителем
29	25A DOOR NO.1 — ECU дверей
30	30A FR P/SEAT LH — Переднее левое сиденье
31	15A INVERTER — Инвертор питания

Предохранители прикуривателя и розеток в Toyota Land Cruiser 200 — это №1 (15А) и №26 (15А). Они обеспечивают работу электрических аксессуаров.

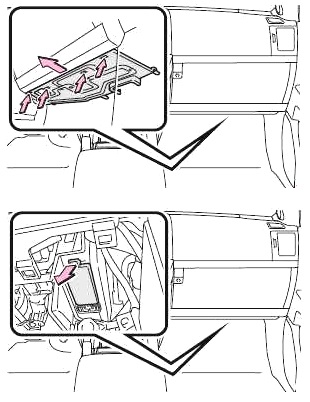

Блок предохранителей со стороны пассажира

Этот блок в салоне Land Cruiser 200 размещен под бардачком. Доступ осуществляется после снятия защитной панели.

Версия с левым рулем

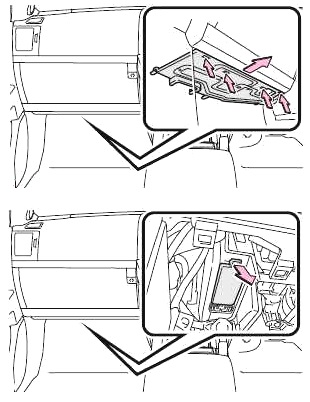

Версия с правым рулем

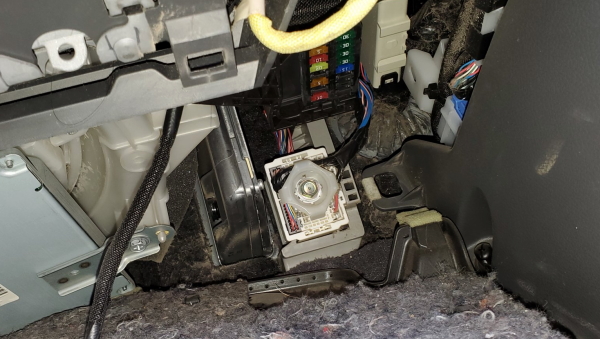

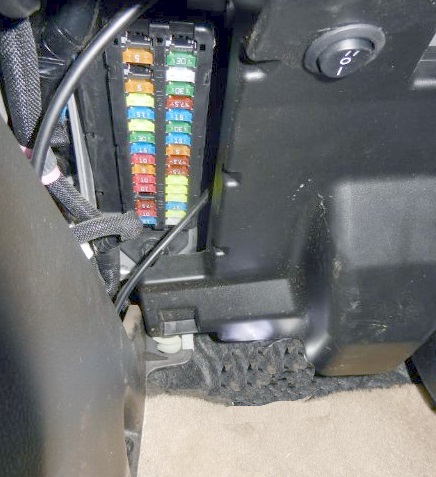

Фото блока

Схема блока №2

Описание элементов

1	30А RSF LH — Электропривод левого сиденья третьего ряда
2	30A B/DR CLSR RH — Электропривод задней правой двери
3	30A B/DR CLSR LH — Электропривод задней левой двери
4	30A RSF RH — Электропривод правого сиденья третьего ряда
5	20A DOOR DL — Двойная блокировка дверей
6	20A AHC-B — Система активной высоты кузова (AHC)
7	5A TEL — Телефонная система, мультимедиа
8	7,5A TOW BK/UP — Система буксировки
9	10A AHC-B NO.2 — Дополнительно для AHC
10	10A VGRS, AHC, TPMS — Система рулевого управления, высоты, давления шин
11	10A SEAT-A/C FAN — Вентиляторы сидений
12	20A SEAT-HTR — Подогрев сидений
13	5A AFS — Адаптивные фары
14	5A ECU-IG NO.3 — Круиз-контроль
15	10A STRG HTR — Подогрев руля
16	10A TV — Мультимедийный дисплей

Блоки предохранителей и реле под капотом Toyota Land Cruiser 200

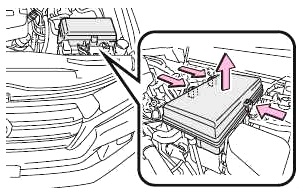

Основной блок подкапотный

Главный блок предохранителей расположен слева от двигателя под капотом, защищен крышкой. Здесь сосредоточены элементы для основных систем автомобиля.

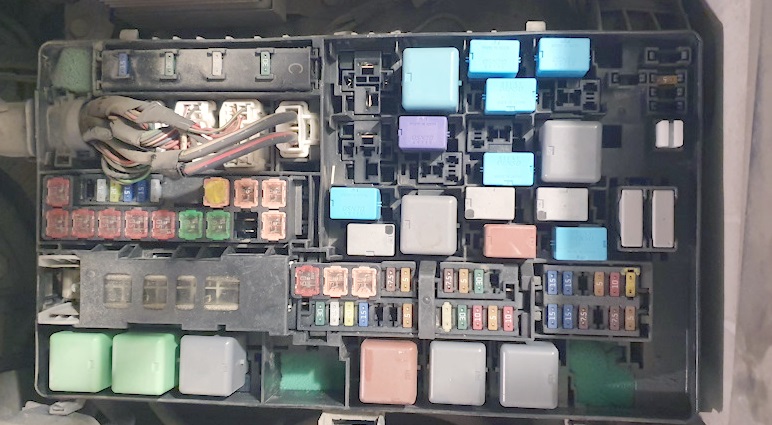

Фото блока

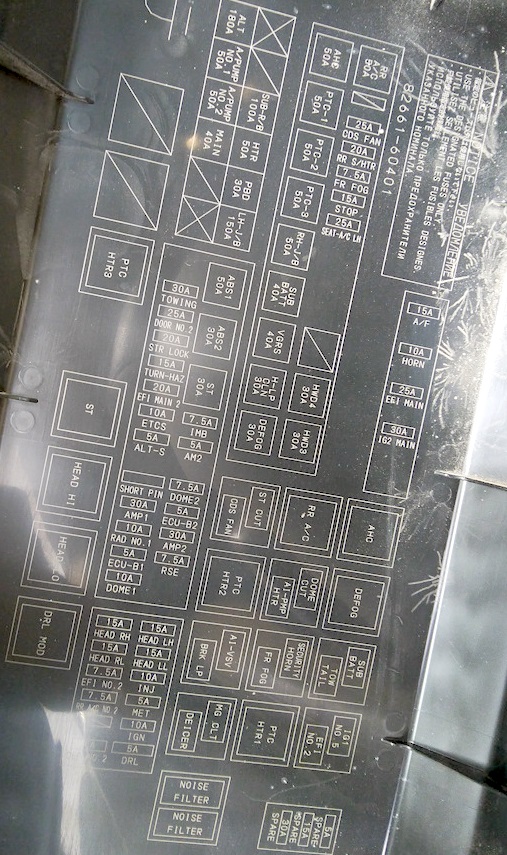

Схема на крышке

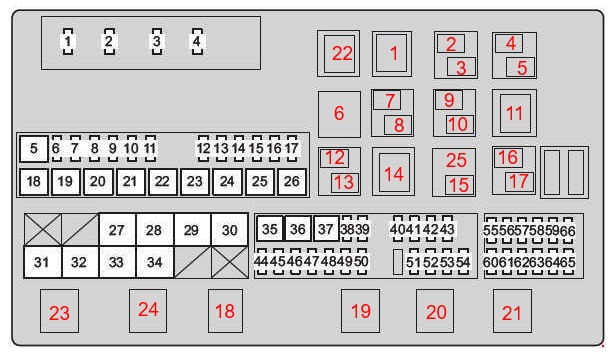

Основная схема

Назначение предохранителей

1	15A A/F*1 — Подогрев лямбда-зонда
1	15A EFI MAIN2*2 — Управление VNT, EFI, EDU (дизель)
2	10A HORN — Гудок
3	25A EFI MAIN — Топливная система, подогрев, насос
4	30A IG2 MAIN — Зажигание, инжекторы
5	50A RR A/C — Задний кондиционер
6	25A SEAT-A/C LH — Вентиляция и подогрев сидений (до 2014)
7	20A RR S/HTR — Подогрев задних сидений (до 2014)
7	25A CDS FAN — Вентилятор конденсора (с 2014)
8	20A DEICER — Обогрев зоны щеток (до 2014)
8	20A RR S/HTR — Подогрев задних сидений (с 2014)
9	25A CDS FAN — Конденсор (до 2014)
9	7,5A FR FOG — Противотуманки (с 2014)
10	30A TOW TAIL — Прицеп (до 2014)
10	15A STOP — Стоп-сигналы, ABS (с 2014)
11	30A RR P/SEAT — Задние сиденья
11	25A SEAT-A/C LH — Сиденья (до 2014)
12	10A ALT-CDS — Конденсатор (до 2014)
13	15A FR FOG — Противотуманные фары
14	5A SECURITY — Иммобилайзер, стопы, ECU
15	25A SEAT-A/C RH — Подогрев и вентиляция сидений
16	15A STOP — Стоп-сигналы, прицеп
17	30A TOW BRK*1 — Тормоза прицепа
17	7,5A PWR HTR*2 — Доп. отопитель (до 2014)
18	50A RR AUTO A/C — Задний климат (до 2014)
19	50A PTC-1 — PTC-обогреватель
20	50A PTC-2 — PTC-обогреватель
21	50A PTC-3 — PTC-обогреватель
22	40A RH-J/B — Пассажирский салонный блок
23	40A SUB BATT — Вспомогательный аккумулятор для буксировки
24	40A VGRS — Система рулевого управления
25	30A H-LP CLN — Очистители фар
26	30A DEFOG — Обогрев заднего стекла
27	60A AHC — Система подвески (до 2014)
27	SUB-R/B (с 2014)
28	50A HTR — Передний кондиционер
29	30A PBD — Электропривод задней двери
30	150A LH-J/B — Водительский блок ECU
31	180A ALT — Генератор
32	50A A/PUMP NO.1*1 — Воздушный насос
32	80A GLOW1*2 — Свечи накала
33	50А A/PUMP NO.2*1 — Доп. насос
33	80A GLOW2*2 — Свечи накала
34	40A MAIN — Фары, ДХО
35	50A ABS — ABS-система
36	50A ABS — ABS-система
37	30A ST — Стартер
38	7,5A IMB — Иммобилайзер, ключевой доступ
39	5A AM2 — ECU
40	7,5A DOME2 — Подсветка зеркал, потолок
41	5A ECU-B2 — Память позиций
42	5A TEL — Мультимедиа (до 2014)
42	30A AMP 2 — Аудиосистема (с 2014)
43	7,5A RSE — Задняя развлекательная система
44	30A TOWING — Электрика прицепа
45	25A DOOR NO.2 — ECU дверей
46	20A STR LOCK — Блокировка руля
47	15A TURN-HAZ — Поворотники, аварийка
48	20A EFI MAIN2*1 — Топливный насос (бензин)
48	20A F/PUMP*2 — Топливный насос (дизель)
49	10A ETCS — Электронный дроссель
50	5A IC-ALT — Зарядка
51	30A AMP — Аудио и радио
52	10A RAD NO.1 — Навигация, радио
53	5A ECU-B1 — Блокировка, датчики, руль
54	5A DOME1 — Подсветка дверей
55	15A HEAD LH — Дальний свет левая
56	15A HEAD LL — Ближний свет левая
57	15A INJ — Инжекторы
58	5A MET — Приборы
59	10A IGN — SRS, ABS, блокировка
60	15A HEAD RH — Дальний свет правая
61	15A HEAD RL — Ближний свет правая
62	7,5A EFI NO.2 — Сенсоры двигателя
63	7,5A RR A/C NO.2 — Задний кондиционер
64	7,5A EFI NO.3*2 — EGR, дроссель (дизель)
65	5A DEF NO.2 — Обогрев зеркал
66	5A DRL — Дневные огни

*1 — Бензиновые модели Toyota Land Cruiser 200
*2 — Дизельные модели

Расположение реле

Реле обогрева заднего стекла
Реле доп. аккумулятора
Габариты прицепа
Реле зажигания
Реле впрыска №2
Реле топливного насоса (бензин)
Реле иммобилайзера
Реле противотуманок
Реле доп. отопителя №1
Реле блокировки запуска
Реле вентилятора кондиционера
Реле обогревателя
Реле стопов
Реле компрессора кондиционера
Реле обогрева лобового
Реле обогревателя
Реле стартера
Реле дальнего света
Реле ближнего света
Реле подвески

Дополнительный блок под капотом

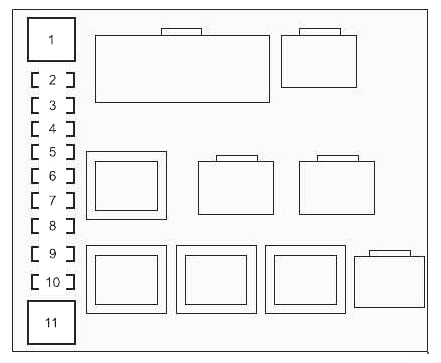

Схема дополнительного блока

Описание

1	30A HWD1 — Дополнительные функции
2	30A TOW BRK — Тормоза прицепа
3	30A RR P/SEAT — Задние сиденья
4	7,5A PWR HTR — Доп. отопитель
5	20A DEICER — Обогрев щеток
6	10A ALT-CDS — Конденсатор
7	5A SECURITY — Сигнализация
8	25A SEAT A/C RH — Сиденья
9	10A Al PMP HTR — Подогрев топлива
10	30A TOW TAIL — Прицеп
11	30A HWD2 — Дополнительные функции
