Предохранители и реле Toyota Land Cruiser 100/105

Toyota Land Cruiser 100 и Toyota Land Cruiser 105 выпускались в период с 1998 по 2007 год, включая модели 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 годов, с вариантами бензиновых и дизельных моторов. За эти годы автомобиль претерпел обновления и рестайлинг. В этой статье мы разберем расположение электронных модулей управления, назначение предохранителей и реле для Toyota Land Cruiser 100 (105), включая детальные схемы блоков предохранителей, места их установки и схемы проводки. Особое внимание уделим предохранителю прикуривателя и розетки в Toyota Land Cruiser 100/105.

Положение блоков предохранителей и функции их компонентов могут варьироваться в зависимости от года производства, комплектации и рынка сбыта (региона поставки).

Блоки предохранителей и реле в салоне

Местоположение блоков

Схема расположения блоков предохранителей в интерьере

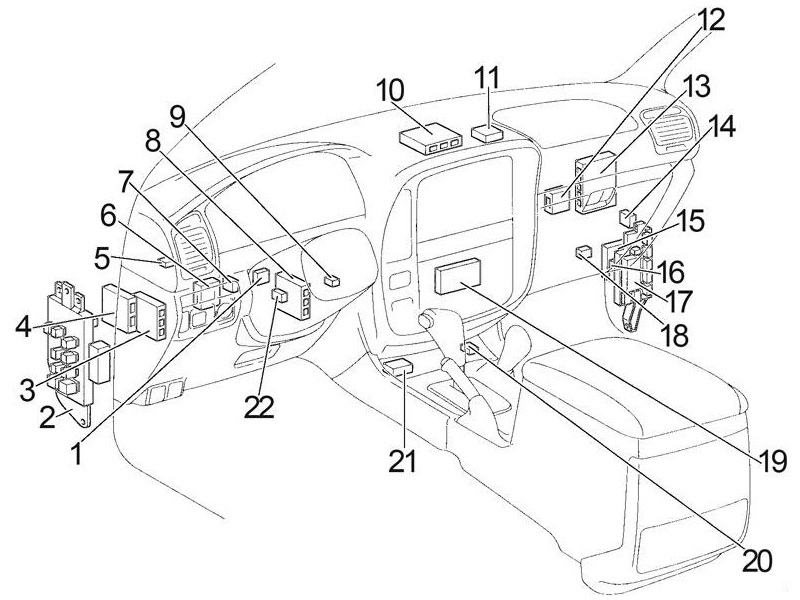

Леворульная версия (1998 — 2002)

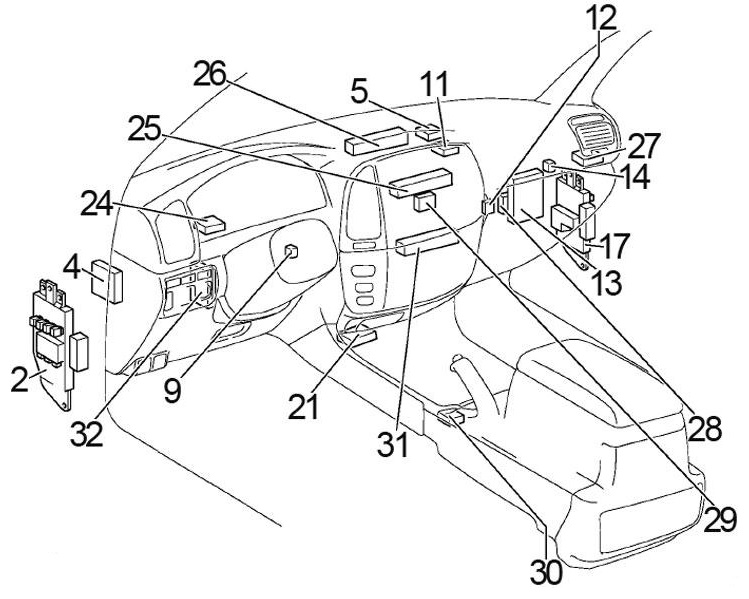

Леворульная версия (2003 — 2007)

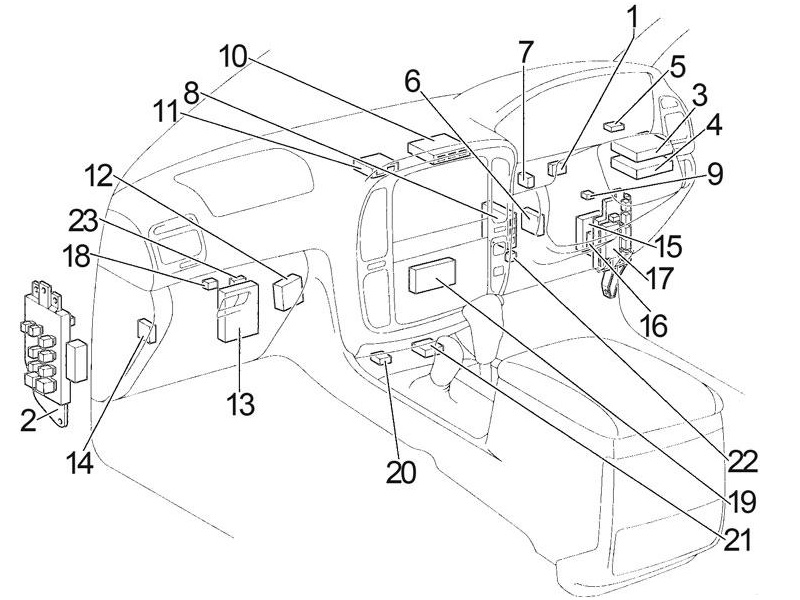

Праворульная версия

Описание компонентов

1. ’98-’02: Реле сигналов поворота
2. ’98-’02: Блок предохранителей
   ’02-’07: Блок предохранителей / Модуль электроники кузова
3. ’98-’02: Контроллер ABS
4. Модуль регулировки рулевой колонки
5. Транспондерный ключевой модуль
6. ’98-’02: Контроллер центрального замка
7. ’98-’02: Модуль ETC (электронная система оплаты проезда)
8. ’98-’02: Модуль управления подвеской
9. Усилитель сигнала ключа-транспондера
10. ’98-’02: Контроллер приборной панели
11. Модуль антиугонной системы
12. Реле антенны
13. ЭБУ двигателя и АКПП
14. Реле блокировки межосевого дифференциала
15. ’98-’02: Модуль блокировки передних и задних дифференциалов
    или
    Модуль блокировки заднего дифференциала
16. ’98-’02: Контроллер круиз-контроля
17. ’98-’02: Реле MTR (распределительный блок)
    ’02-’07: Блок предохранителей
18. ’98-’02: Модуль дополнительного обогревателя
19. ’98-’02: Главный контроллер
20. ’98-’02: Датчик ускорения/замедления
21. Центральный модуль airbag
22. ’98-’02: Реле AHC (активная гидравлическая подвеска)
23. ’98-’02: Правый руль: Таймер обогрева
24. ’02-’07: ЭБУ климат-контроля (с навигацией)
25. ’02-’07: Реле-блок №1
26. ’02-’07: Реле-блок №2
27. ’02-’07: Реле-блок №3
28. ’02-’07: Реле-блок №4
29. ’02-’07: Шлюз сети CAN
30. ’02-’07: Модуль блокировки селектора АКПП
31. ’02-’07: ЭБУ климат-контроля (без навигации)
32. ’02-’07: ЭБУ ABS, BA, TRC, VSC

Левый блок предохранителей в салоне

Указан на общей схеме под номером 2. Этот блок отвечает за множество салонных систем, включая прикуриватель в Toyota Land Cruiser 100.

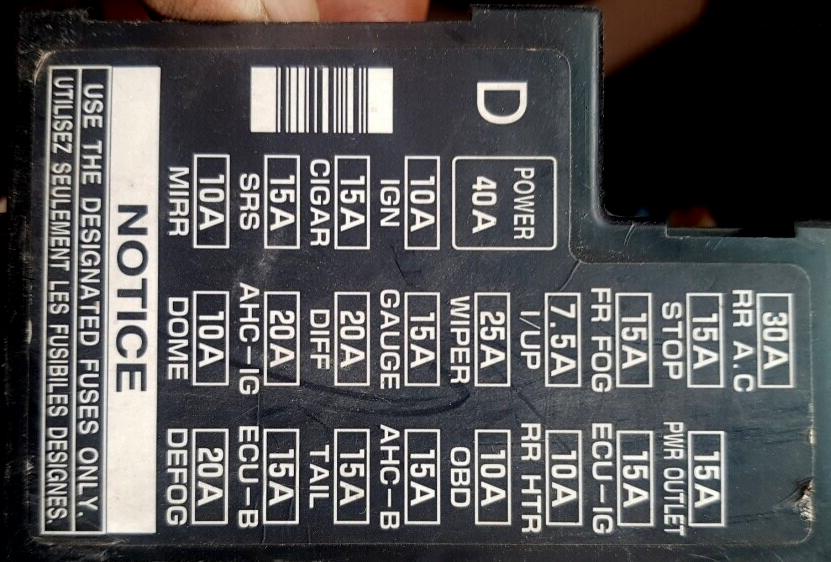

Всегда проверяйте функции предохранителей по схемам на крышке блока для вашей модели.

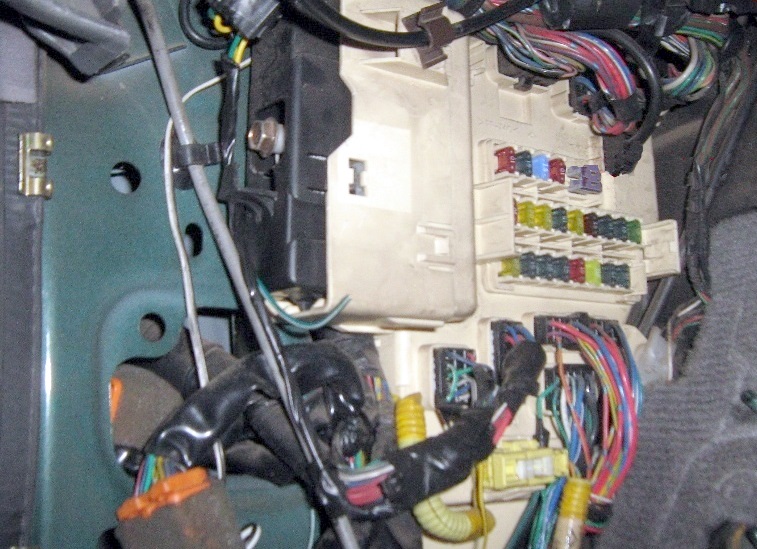

Фото блока

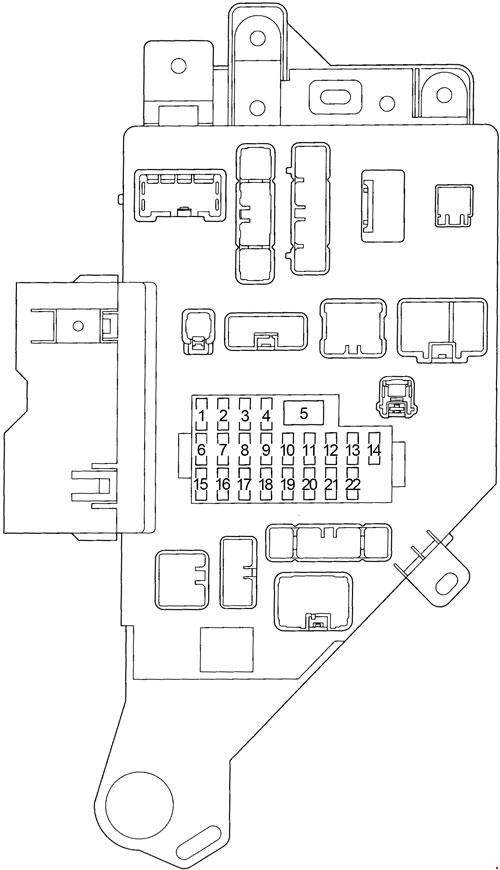

Схема предохранителей. Версия 1.

1998 — 2002

Расшифровка предохранителей

1	10A MIRR — Электропривод зеркал
2	15A SRS — Система подушек безопасности, преднатяжители ремней
3	15A CIGAR — Прикуриватель, магнитола, антенна в Toyota Land Cruiser 100
4	10A IGN — ЭБУ двигателя EFI/SEFI, ABS, SRS, индикатор разряда АКБ
5	40A POWER — Центральный замок, стеклоподъемники, люк, электрорегулировка сидений, рулевая колонка
6	10A DOME — Салонное освещение, индивидуальные лампы
7	20A AHC-IG — AHC (активная подвеска)
8	20A DIFF — ЭБУ блокировки дифференциала
9	15A GAUGE — Приборная панель, индикаторы, зуммер, фонари заднего хода, А/С, селектор АКПП, DRL, беспроводная система
10	20/25A WIPER — Стеклоочистители передние и задние
11	7,5A I/UP — Регулировка холостого хода
12	15A FR FOG — ПТФ (передние туманки)
13	15A STOP — Стоп-сигналы, третий стоп
14	30A RR A.C — Задний кондиционер
15	20A DEFOG — Обогрев заднего стекла
16	15A ECU-B — Регулировка рулевой колонки, DRL, иммобилайзер
17	15A TAIL — Габариты, номерной знак, подсветка панели
18	15A AHC-B — AHC (активная подвеска)
19	10A OBD — Диагностический порт OBD-II
20	10A RR HTR — Задний обогреватель
21	15A ECU-IG — ABS, блокировка селектора, сиденья, антенна, рулевая колонка
22	15A PWR OUTLET — Розетка 12V

Предохранители №3 (CIGAR, 15A) и №22 (PWR OUTLET, 15A) отвечают за прикуриватель и розетку в Toyota Land Cruiser 100/105.

На задней панели блока размещены реле для различных систем.

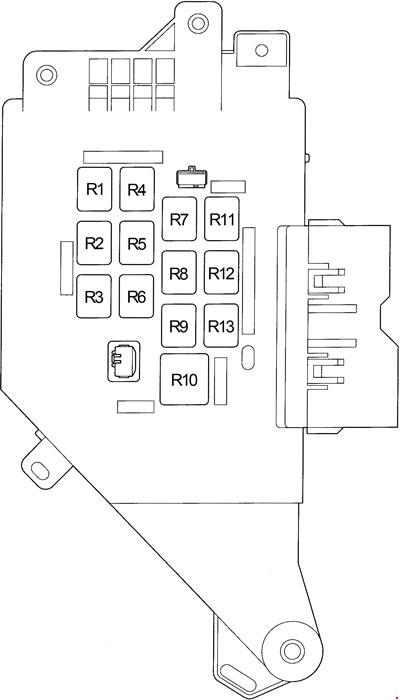

Схема реле

Расшифровка реле

R1	Топливный насос (C/OPN)
R2	Топливный насос (FUEL/PMP)
R3	(D/L (L))
R4	(SPIL/VLV)
R5	Стартер (ST/CUT)
R6	(D/L (U))
R7	ПТФ (FR FOG)
R8	—
R9	Обогрев заднего стекла (DEFOG)
R10	Стеклоподъемники, люк (POWER)
R11	Задний обогреватель (RR HTR)
R12	Салонное освещение (DOME)
R13	Габариты (TAIL)

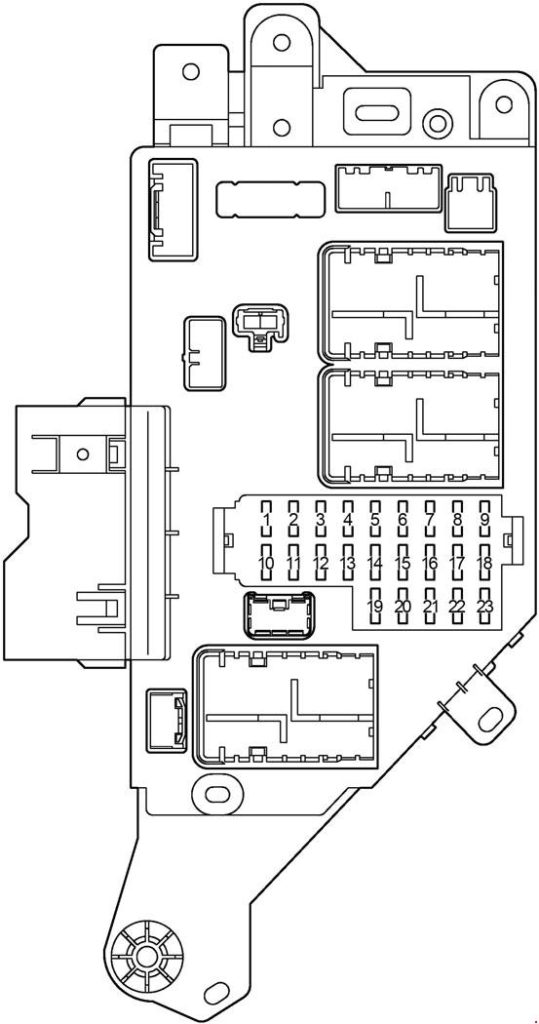

Схема предохранителей. Версия 2.

2003 — 2007

Расшифровка предохранителей

1	15A PWR OUTLET — Розетка 12V
2	15A CIG — Прикуриватель
3	7,5A ACC — Подсветка приборов
4	7,5A AM1 — EFI/SEFI двигатель
5	20A DEFOG — Обогрев заднего стекла
6	15A AHC−B — AHC (активная подвеска)
7	20A FUEL HTR — Подогрев топлива
8	7,5A POWER HTR — Дополнительный обогреватель
9	20A AHC−IG — AHC (активная подвеска)
10	10A EFI NO.2 — Система выхлопа
	10A ECD NO.2 — Система выхлопа
11	10A GAUGE1 — Приборная панель
12	10A ECU−IG1 — EFI/SEFI двигатель
13	10A ECU−B1 — Навигация
14	15A DBL LOCK — Двойной замок
15	30A BATT CHARGE — Зарядка прицепа
16	15A A/C — Кондиционер
17	15A STOP — Стоп-сигналы
18	7,5A OBD−2 — Диагностика OBD-II
19	7,5A IDEL UP — Холостой ход
20	30A LH SEAT — Левый электросиденье
21	25A DOOR — Центральный замок, стеклоподъемники
22	25A SUN ROOF — Люк
23	15A RR WIPER — Задний омыватель

Предохранители №1 (PWR OUTLET, 15A) и №2 (CIG, 15A) обеспечивают работу розетки и прикуривателя в Toyota Land Cruiser 105.

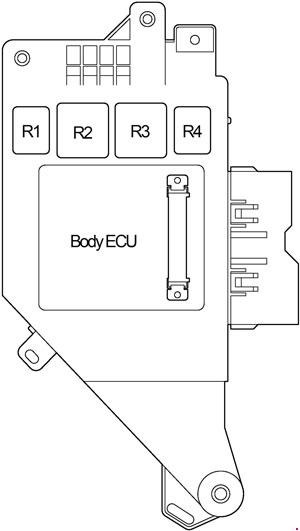

Расположение реле на задней стороне блока

Расшифровка реле

• R1 — Обогрев заднего стекла (DEFOG)
• R2 — Зажигание (IG1 NO.2)
• R3 — Аксессуары (ACC)
• R4 — Салонное освещение (DOME)

Правый блок предохранителей в салоне

На схеме отмечен номером 17. Устанавливается под приборной панелью со стороны пассажира в Toyota Land Cruiser 100.

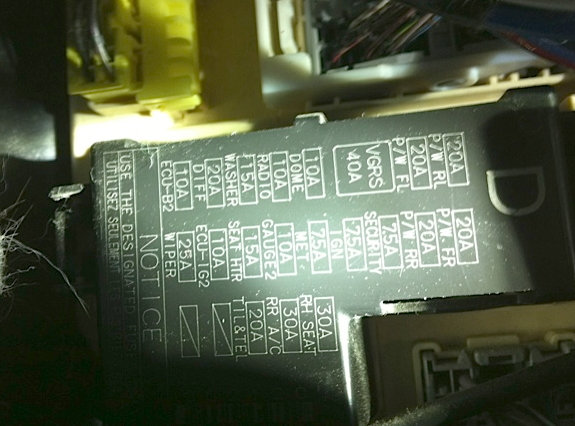

Пример схемы на крышке правого блока

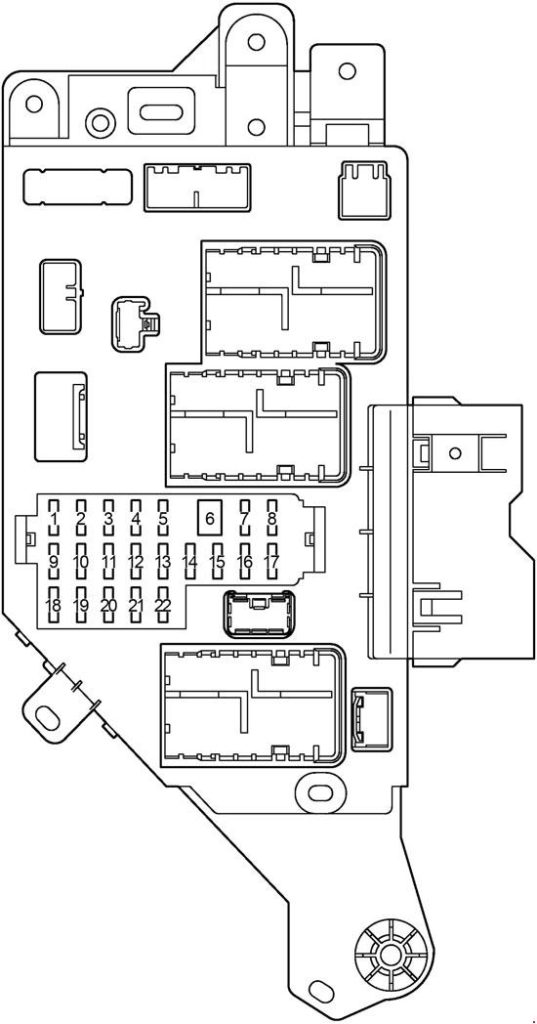

Схема предохранителей

2002 — 2007

Расшифровка

1	10A ECU−B2 — Центральный замок, стеклоподъемники
2	20A DIFF — Полный привод
3	15A WASHER — Омыватель лобового стекла
4	10A RADIO — Аудиосистема
5	10A DOME — Салонное освещение
6	40A VGRS — Вариатор рулевого управления
7	20A P/W (FL) — Левый передний стеклоподъемник
8	20A P/W (RL) — Левый задний стеклоподъемник
9	25A WIPER — Стеклоочиститель
10	10A ECU−IG2 — Задний кондиционер
11	15A SEAT HTR — Подогрев сидений
12	10A GAUGE2 — Фонари заднего хода
13	7,5A MET — Приборная панель
14	7,5A ING — EFI/SEFI двигатель
15	7,5A SECURITY — Иммобилайзер
16	20A P/W (RR) — Правый задний стеклоподъемник
17	20A P/W (FR) — Правый передний стеклоподъемник
18	30A BATT CHARGE — Зарядка прицепа
19	—
20	20A TIL&TEL — Регулировка рулевой колонки
21	30A RR A/C — Задний кондиционер
22	30A RH SEAT — Правый электросиденье

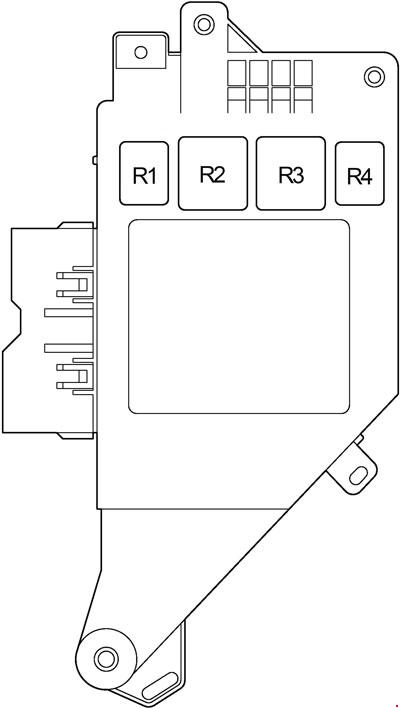

Схема реле на задней стороне

Расшифровка реле

• R1 — Стоп-сигналы (STOP LP)
• R2 —
• R3 — Зажигание (IG1 NO.3)
• R4 — Отсечка аксессуаров (ACC CUT)

Дополнительные модули и реле в салоне

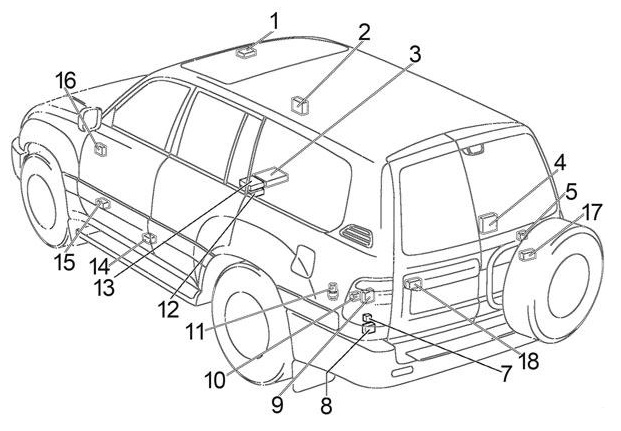

Схема дополнительных элементов

Описание

1. ЭБУ люка
2. RHD: ЭБУ электрозеркал
3. Аудиоусилитель
4. Усилитель кондиционера
5. Реле заднего вентилятора
6. Версия 1: Реле заднего стеклоочистителя
7. Реле сцепления прицепа
8. Реле прицепа
9. ЭБУ топливного насоса
10. Реле выбора насоса
11. Реле принудительного насоса
12. ’02-’07: ЭБУ камеры заднего вида
13. ’02-’07: ЭБУ навигации
14. Реле заднего обогревателя
15. Соленоидный клапан
16. LHD: ЭБУ электрозеркал
17. Версия 2: Реле правого заднего стеклоочистителя
18. Версия 2: Реле левого заднего стеклоочистителя

Блоки предохранителей и реле в моторном отсеке

Местоположение

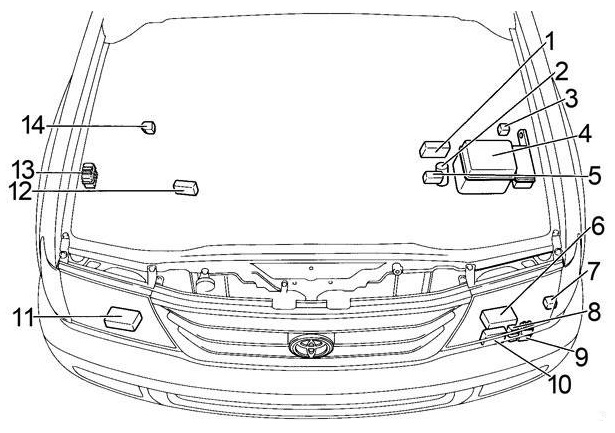

Общая схема блоков под капотом Toyota Land Cruiser 100

Описание

1. ЭБУ форсунок (EDU)
2. Главное реле лебедки
3. Реле свечей накала
4. Блок предохранителей и реле подкапотный
5. Блок мощных предохранителей
6. ЭБУ левой фары
7. Реле дополнительного обогревателя
8. Реле по температуре ОЖ
9. Реле вентилятора А/С
10. Реле омывателей фар
11. ЭБУ правой фары
12. Блок мощных предохранителей (в холодной зоне)
13. Реле DRL №3
14. Реле впускного подогрева

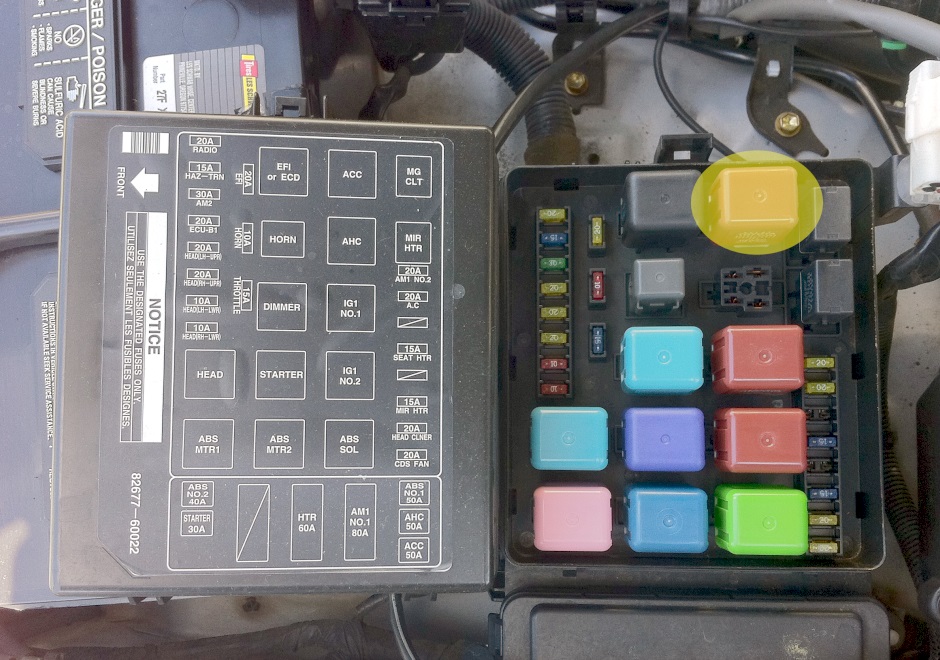

Подкапотный блок предохранителей и реле

Находится слева от аккумулятора в моторном отсеке Toyota Land Cruiser 100/105.

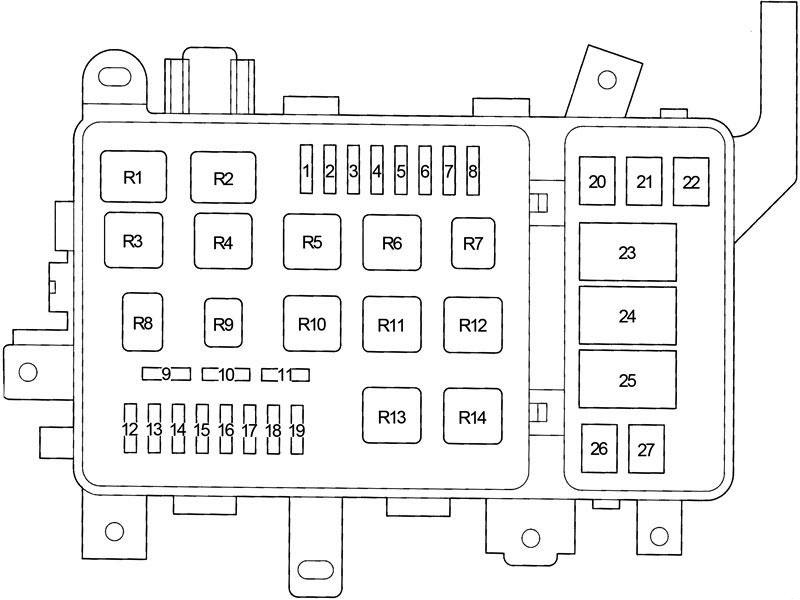

Версия 1

Схема

1998 — 2002

Расшифровка

Предохранители
1	20A AM1 NO.2 — Запуск, поворотники, аварийка, CIGAR, ECU-IG, MIRR, SRS
2	20A A.C — Кондиционер
3	10A POWER HTR — Дополнительный обогреватель
4	15A SEAT HTR — Подогрев сидений
5	20A FUEL HTR — Подогрев топлива
6	15A MIR HTR — Обогрев зеркал
7	20A HEAD CLNER — Омыватели фар
8	20A CDS FAN — Вентилятор охлаждения
9	20A EFI — EFI/SEFI, выхлоп, топливный насос
	20A ECD — EFI/SEFI
10	10A HORN — Гудок
11	15A THROTTLE — Электронный дроссель
12	20A RADIO — Аудио
13	15A HAZ-TRN — Аварийка, поворотники
14	30A AM2 — Запуск, EFI/SEFI, IGN
15	20A ECU-B1 — Центральный замок, омыватель, беспроводная система, зеркала, приборы, А/С, автоосвещение, иммобилайзер
16	20A HEAD (LH-UPR) — Левый дальний свет
17	20A HEAD (RH-UPR) — Правый дальний свет
18	10A HEAD (LH-LWR) — Левый ближний, ПТФ
19	10A HEAD (RH-LWR) — Правый ближний
20	40A 1998-1999: ABS
	50A 2000-2003: ABS
21	50A AHC — AHC
22	50A ACC — PRW OUTLET
23	80A AM1 NO.1 — Зарядка, AM1 NO.2, GAUGE, WIPER
24	60A HTR — Кондиционер
25	80A GLOW — Глоу-плаги
26	40A ABS
27	30A STARTER — Запуск
Реле
R1	Компрессор А/С (MG CLT)
R2	Обогрев зеркал (MIR HTR)
R3	Аксессуары (ACC)
R4	AHC
R5	Зажигание (IG1 NO.1)
R6	Зажигание (IG1 NO.2)
R7	ABS (SOL)
R8	ЭБУ двигателя (EFI)
	ЭБУ двигателя (ECD)
R9	Гудок
R10	Диммер фар
R11	Стартер
R12	ABS (MTR2)
R13	Фары (HEAD)
R14	ABS (MTR1)

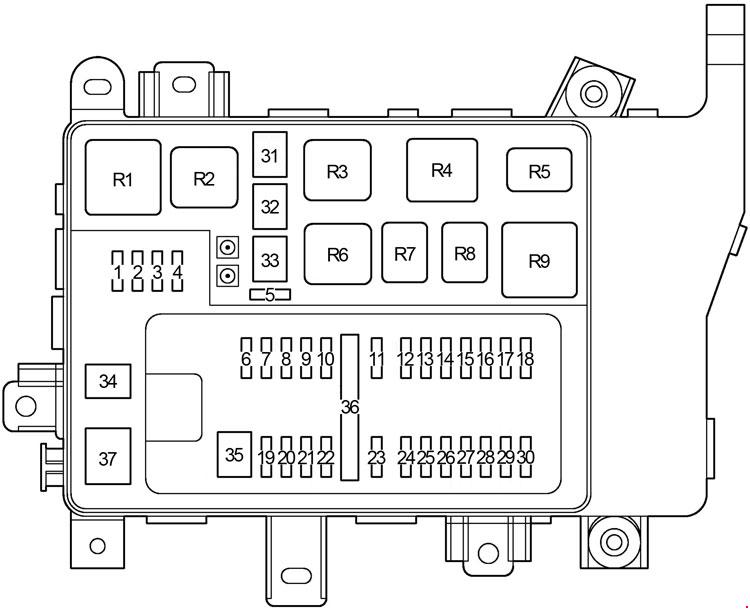

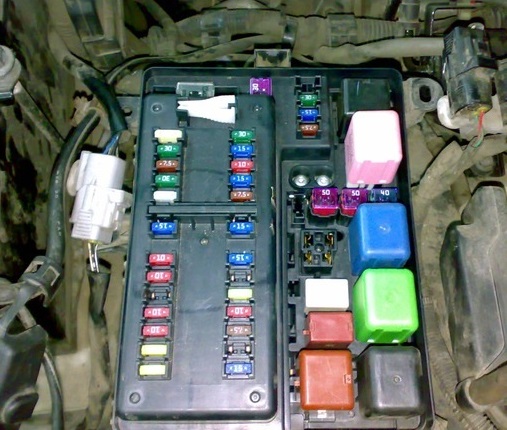

Версия 2

Схема

2003 — 2007

Расшифровка

1	—
2	—
3	—
4	—
5	7,5A ST1 — 2002-2005: EFI/SEFI
	7,5A WIP−S — 2006-2007: —
6	30A TOWING — Освещение прицепа
7	15A MIR HTR — Обогрев зеркал
8	10A RR HTR — Задний обогреватель
9	15A HAZ−TRN — Аварийка, поворотники
10	7,5A ALT−S — Зарядка
11	20A NV−IR
12	15A FR FOG — ПТФ
13	30A TOWING BRK — Стопы прицепа
14	20A HEAD CLNER — Омыватели фар
15	10A FR−IG — Зарядка
16	7,5A PANEL — Подсветка панели
17	30A TOWING TAIL — Габариты прицепа
18	15A TAIL — Габариты
19	30A BAT — ECU−B2
20	7,5A TEL — Телефон
21	30A AMP — Аудиоусилитель
22	25A EFI NO.1 — EFI/SEFI
	25A ECD NO.1 — EFI/SEFI
23	15A AM2 — IGN
24	10A ETCS — EFI/SEFI
25	10A HORN — Гудок
26	—
27	10A HEAD (RH−LWR) — Правый ближний
28	10A HEAD (LH−LWR) — Левый ближний
29	20A HEAD (RH−UPR) — Правый дальний
30	20A HEAD (LH−UPR) — Левый дальний
31	40A ABS
32	50A ABS
33	50A AHC — AHC
34	30A STARTER — Запуск
35	SHORT PIN A — BAT, AMP
36	SHORT PIN B — HAZ-TRN, ALT-S
37	80A GLOW — Глоу-плаги
Реле
R1	Обогреватель (HTR)
R2	ABS (MTR1)
R3	ABS (MTR2)
R4	ABS (SOL)
R5	ЭБУ двигателя (EFI)
	ЭБУ двигателя (ECD)
R6	AHC
R7	Топливный насос (C/OPN)
R8	Топливный насос (F/PUMP)
R9	Стартер (ST)

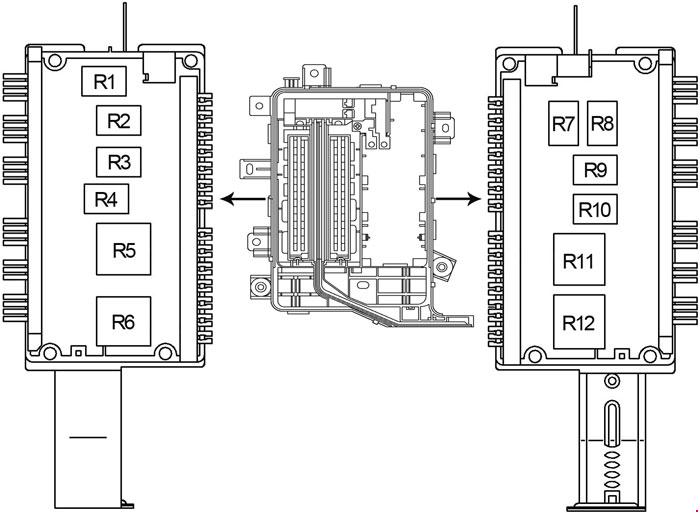

Дополнительные реле под капотом

Схема

Расшифровка

R1	Реле по температуре ОЖ
R2	Компрессор А/С (MG CLT)
R3	Вентилятор (CDS FAN)
R4	Гудок
R5	Фары (HEAD)
R6	Дальний свет (HEAD HI)
R7	Обогрев зеркал (MIR HTR)
R8	Задний обогреватель (RR HTR)
R9	Подсветка (PANEL)
R10	ПТФ (FR FOG)
R11	Зажигание (IG NO.1)
R12	Габариты (TAIL)

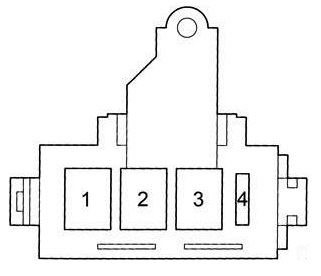

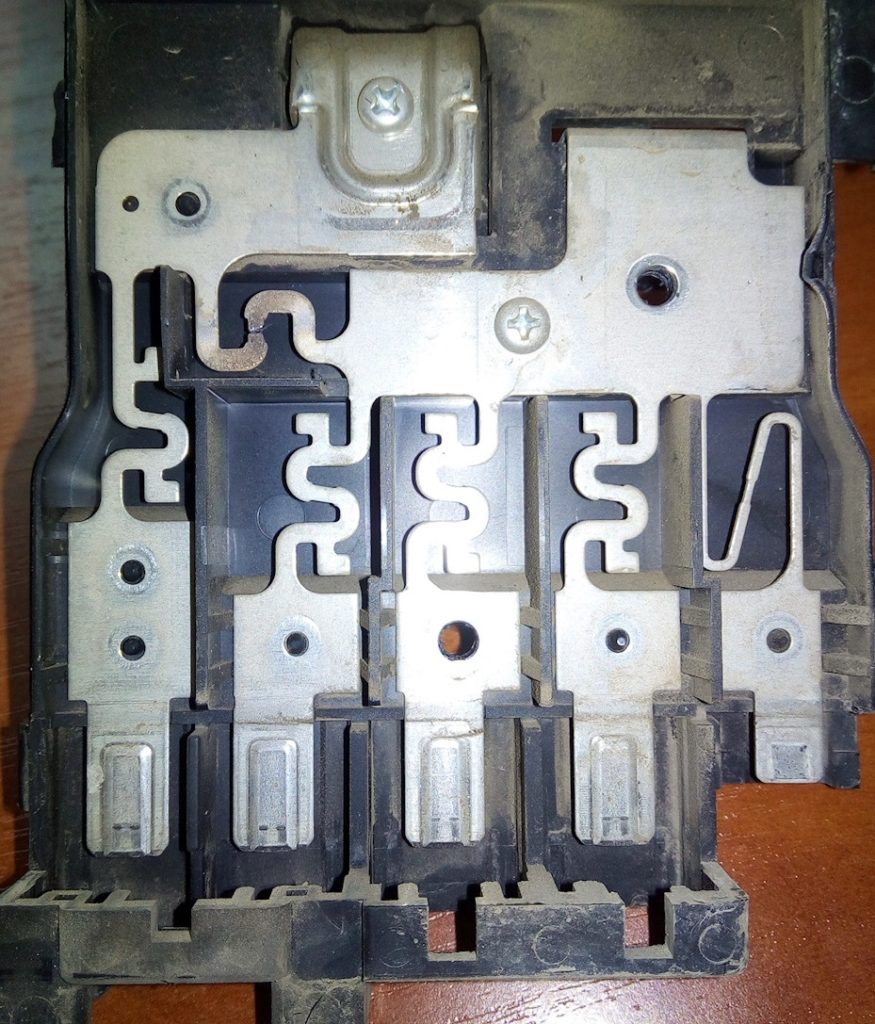

Блок предохранителей на аккумуляторе

Крепится на положительном клемме АКБ в виде плавких перемычек для высокотоковых цепей Toyota Land Cruiser 100.

Схема

Описание. Версия 1

1998 — 2002

1	100A J/B NO.2 — ECU-B, FR FOG, DEFOG, AHC-B, TAIL, STOP, DOME, POWER, OBD, RR A.C, RR HTR
2	140A ALT — J/B NO.2, MIR HTR, AM1 NO.1, ACC, CDS FAN, HTR, ABS NO.1
3	100A MAIN — ECU-B, FR FOG, DEFOG, AHC-B, OBD, TAIL, STOP, DOME, RR AC, RR HTR
4	7,5A ALT-S — Зарядка



Версия 2

2003 — 2007

1	50A HTR — А/С и обогрев
2	120A J/B NO.1 — IG1 NO.1, TAIL, MIR HTR, RR HTR, TOWING BRK, TOWING, FR FOG
3	120A J/B NO.2 — IG1 NO.2, ACC, DEFOG, AM1, LH SEAT, STOP, ECU-B1, SUN ROOF, OBD-2, DOOR
4	120A J/B NO.3 — IG1 NO.3, SECURITY, TIL & TEL, RH SEAT, RR A/C, P/W (RR), P/W (RL), P/W (FR), P/W (FL)
5	120A MAIN — HEAD HI, HEAD, ABS NO.1, ABS NO.2, SHORT PIN A, EFI/ECD NO.1, SHORT PIN B, AM2, STARTER, HORN, ETCS
6	140A ALT — J/B NO.1, J/B NO.2, J/B NO.3, HTR



Если у вас есть вопросы по предохранителям Toyota Land Cruiser 100/105 или дополнения — оставляйте в комментариях.
