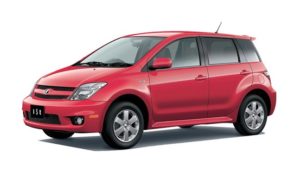

Toyota Ist первого поколения выпускалась с 2002 по 2007 год и была доступна на глобальном рынке. В отдельных регионах модель продавалась как Toyota Scion xA. В этой публикации мы разберем расположение блоков предохранителей и реле для Toyota Ist, предоставим детальные схемы, фото и указатели на ключевые элементы. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетку в автомобиле Toyota Ist.
Положение блоков предохранителей, их конфигурация и функции могут варьироваться в зависимости от года производства, комплектации и рынка сбыта вашего Toyota Ist. Рекомендуем проверять данные по схемам на крышке соответствующего блока предохранителей.
Расположение блока предохранителей в салоне
Главный блок предохранителей и реле в интерьере автомобиля Toyota Ist размещен под приборной панелью, скрытый за пластиковой крышкой для защиты.
Фото — пример исполнения блока предохранителей Toyota Ist в салоне
Пример схемы с крышки блока предохранителей Toyota Ist
Схема блока предохранителей и реле в салоне Toyota Ist
Расшифровка предохранителей и реле в салоне
| 1 | 10А GAUGE — Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY — Обогрев заднего стекла, обогрев зеркал |
| 20А DEF — Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L — Двойная блокировка, блок управления блокировкой дверей |
| 4 | 10А TAIL — Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | — |
| 6 | 20А WIPER — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B — Фары, задний противотуманный свет |
| 8 | 15А FOG — Передний противотуманный свет |
| 9 | 15А ACC — Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG — ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD — Диагностический разъем |
| 12 | 10А HAZ — Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C — Кондиционер, отопитель |
| 14 | 10А S-HTR — Подогрев сидений |
| 15 | — |
| 16 | 10А STOP — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”,), «S-HTR”, «WIPER”, «ECU−IG” |
| 18 | 30А POWER — Стекло подъемники, люк |
| 19 | 40А HTR — Кондиционер, отопитель |
| 20 | 30А DEF — Обогрев заднего стекла, обогрев зеркал |
| Реле в блоке салона Toyota Ist | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Функционирование прикуривателя в Toyota Ist обеспечивается предохранителем №9 на 15А, а дополнительный элемент расположен в моторном отсеке.
Некоторые реле, такие как для противотуманных фар или обогревателя, могут быть установлены поблизости от основного блока.
Блоки предохранителей и реле под капотом Toyota Ist
Основной блок в моторном отсеке
Этот блок предохранителей и реле для Toyota Ist размещен слева в подкапотном пространстве, вблизи аккумулятора.
Фотография блока под капотом
Пример схемы с крышки блока предохранителей под капотом Toyota Ist
Схема блока под капотом
Расшифровка элементов блока под капотом Toyota Ist
| 1 | 15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей |
| 2 | 15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач |
| 3 | 15A HORN — Звуковой сигнал |
| 4 | 15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания |
| 5 | 30A ST — Система запуска |
| 6 | — |
| 7 | 10A H−LP LH — Левая фара, корректор фар |
| 8 | 10A H−LP RH — Левая фара, корректор фар |
| 9 | 15A P/POINT — Розетка |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | — |
| 14 | — |
| 15 | 30A RDI — Вентилятор системы охлаждения |
| 16 | 50A HTR SUB1 — Вспомогательный отопитель (PTC) |
| 17 | — |
| Реле в блоке под капотом | |
| R1 | Вентилятор системы охлаждения |
| R2 | Вентилятор системы охлаждения |
| R3 | Стартер |
| R4 | — |
| R5 | Розетка |
| R6 | Вспомогательный отопитель (PTC) |
| R7 | EFI |
| R8 | Муфта компрессора кондиционера |
| R9 | Звуковой сигнал |
Дополнительный блок предохранителей
Схема дополнительного блока Toyota Ist
Расшифровка дополнительного блока
| 1 | 10А H-LP HI RH — Фары (дневные ходовые огни) |
| 2 | 10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | — |
Блок предохранителей ABS
Схема блока ABS Toyota Ist
Описание элементов блока ABS
- 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
- А — нет (модели без VSC); реле ABS MTR (модели с VSC)
- В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
- С — реле ABS SOL (модели без VSC); нет (модели с VSC).
Блок высокомощных предохранителей
Этот блок силовых предохранителей Toyota Ist установлен на положительном выводе аккумулятора и состоит из мощных плавких вставок.
Схема силового блока предохранителей
Расшифровка силовых предохранителей
- 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
- 80А — Система «START/STOP»
- ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
- 60А ABS — АБС
Есть дополнения по предохранителям и реле Toyota Ist — делитесь в комментариях.
