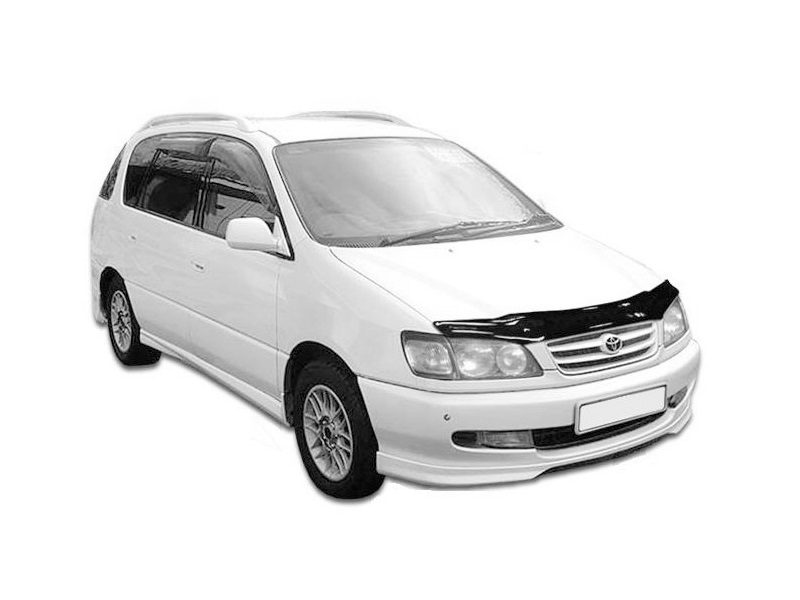

toyota ipsum 10 15.jpg

Предохранители и реле Toyota Ipsum 10 (15) кузова

Первое поколение Toyota Ipsum производилось с 1996 по 2001 год, включая модели 1996, 1997, 1998, 1999, 2000 и 2001 годов выпуска с кодами кузовов CXM10G, SXM10G, SXM15G. За период производства автомобиль подвергся рестайлингу. В европейских странах он продается как Toyota Picnic. В этой статье приведены данные о位置 электронных блоков управления, детальное толкование предохранителей и реле Toyota Ipsum, включая схемы блоков, их расположение и места установки. Особое внимание уделим предохранителю для прикуривателя Toyota Ipsum.

Toyota Ipsum 10 15

Проверяйте функции компонентов по схемам на крышке блока предохранителей.

Электронные блоки в пассажирском отсеке

Места установки блоков

Toyota Ipsum

Диаграмма расположения

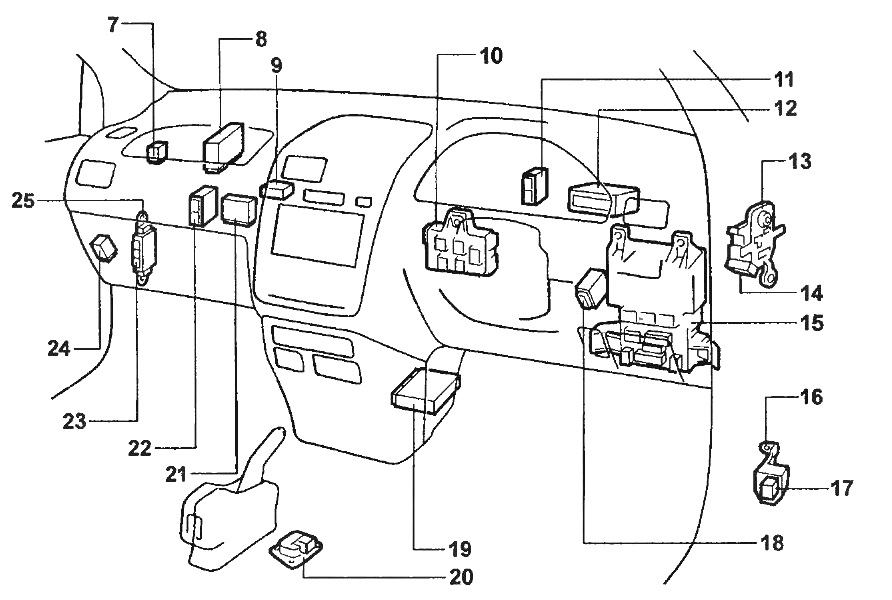

Расположение блоков в салоне ipsum

Расшифровка элементов

  • 7 — реле бензонасоса
  • 8 — модуль управления мотором
  • 9 — контроллер камеры для заднего обзора
  • 10 — основной распределительный блок
  • 11 — аудиоусилитель
  • 12 — телевизионный тюнер (с августа 1997)
  • 13 — релейный блок №1
  • 14 — реле заднего обдува
  • 15 — панель предохранителей салона
  • 16 — релейный модуль на моторной перегородке
  • 17 — реле питания опций
  • 18 — реле центрального локинга
  • 19 — сенсор SRS
  • 20 — акселерометр ABS
  • 21 — усилитель климат-контроля
  • 22 — модуль ABS
  • 23 — блок с предохранителями
  • 24 — контроллер парктроников
  • 25 — кронштейн коннектора

Toyota Picnic

Диаграмма

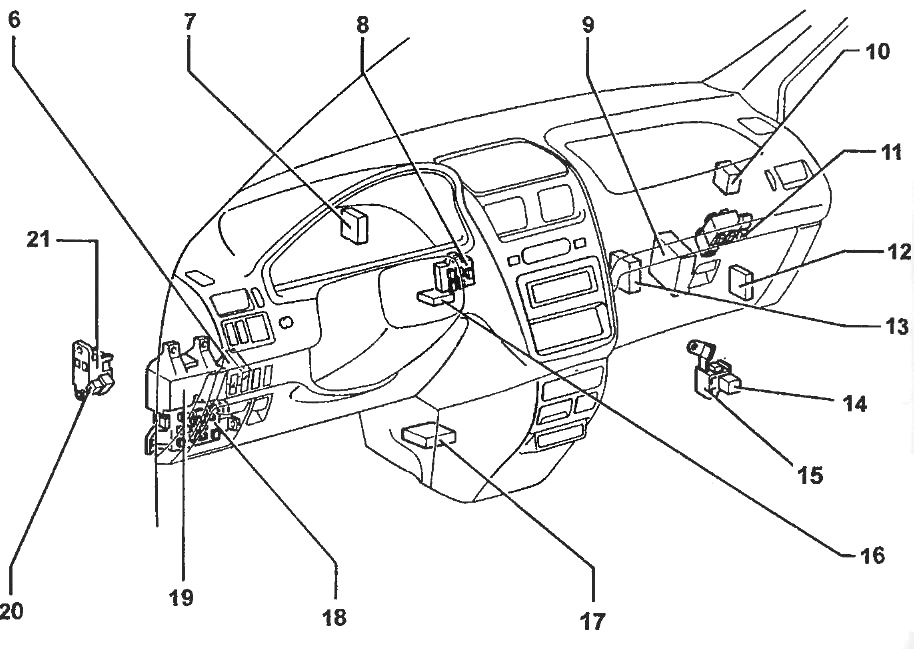

Расположение блоков в салоне Пикник

Функции компонентов

  • 6 — реле дверных замков
  • 7 — модуль иммобилайзера
  • 8 — главный монтажный блок
  • 9 — ECU двигателя (для МКПП), ECU двигателя и АКПП (для АКПП)
  • 10 — реле DRL
  • 11 — реле топливного помпа
  • 12 — контроллер ABS
  • 13 — усилитель А/С
  • 14 — реле для доп. оборудования
  • 15 — панель подключения опций
  • 16 — усилитель антиугонной системы
  • 17 — датчик подушки безопасности
  • 18 — салонный блок предохранителей
  • 19 — комбинированное реле
  • 20 — реле заднего климат-контроля
  • 21 — релейный блок на моторной стенке

Панель предохранителей в салоне

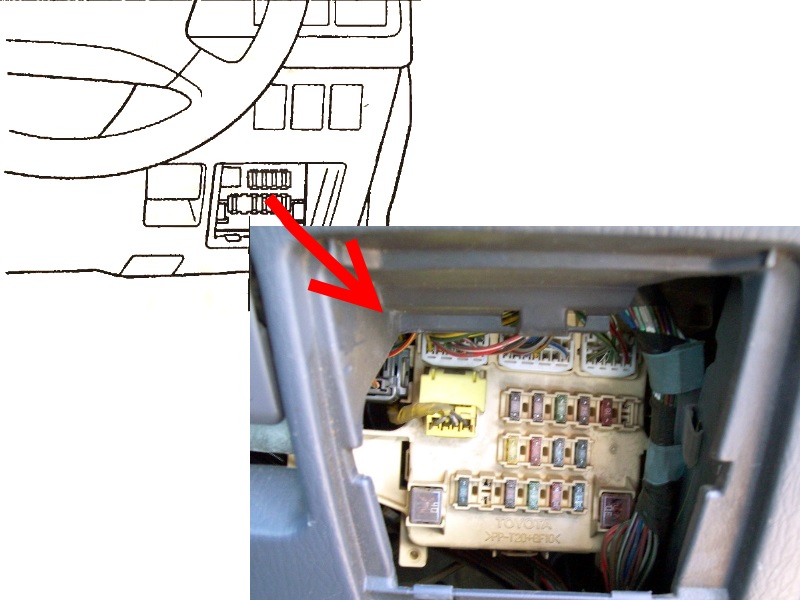

Располагается в нижней секции приборной панели за пластиковой крышкой, обеспечивая защиту электрических цепей интерьера Toyota Ipsum и Picnic.

Фото пример расположения

Пример диаграммы с крышки

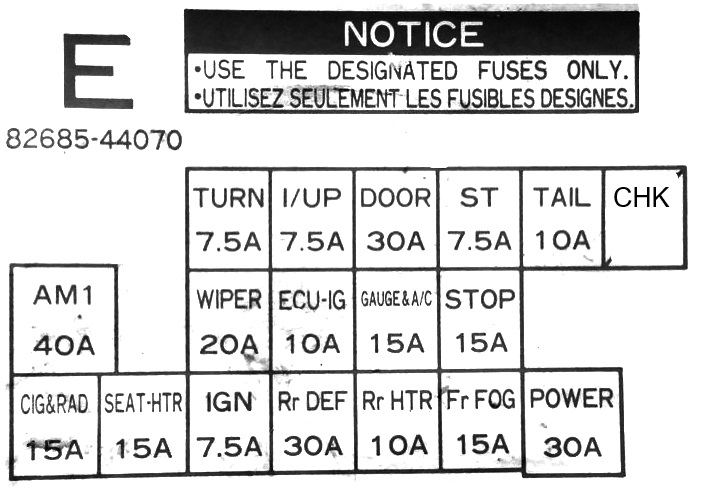

схема с крышки блока тойота ипсум

Диаграмма блока

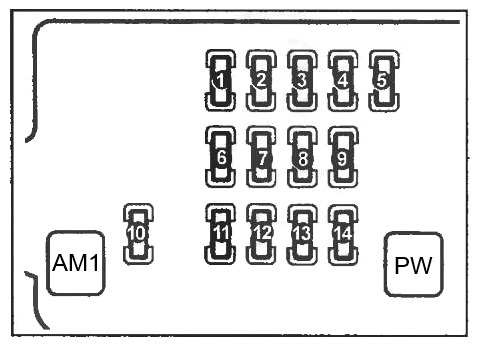

Схема блока в салоне

Расшифровка предохранителей

1 7,5A TURN — Сигналы поворотников
2 7,5A IDLE UP — ЭБУ двигателя
3 30A DOOR — Электрозамки
4 7,5A STARTER — ЭБУ мотора
5 10A TAIL — Габаритные огни, номерной фонарь
6 20A WIPER — Омыватель и дворники
7 10A ECU-IG — ABS, парктроники, полный привод ECU
8 15A METER АС — Климатическая система
9 15A STOP — Тормозные огни
10 15A LITER, RADIO — Электроника, аудиосистема, CD, предохранитель прикуривателя Toyota Ipsum, зеркала
11 7,5A IG — ЭБУ двигателя
12 30A RR DEF — Дефростер заднего стекла
13 10A RR HEATER — Задний обогрев
14 15A FR FOG — ПТФ спереди
40А AM1 — Цепи зажигания
30А POWER — Электростеклоподъемники

Предохранитель прикуривателя Toyota Ipsum — это номер 10 на 15А.

Блоки в моторном отсеке

Локации блоков

Toyota Ipsum

Диаграмма

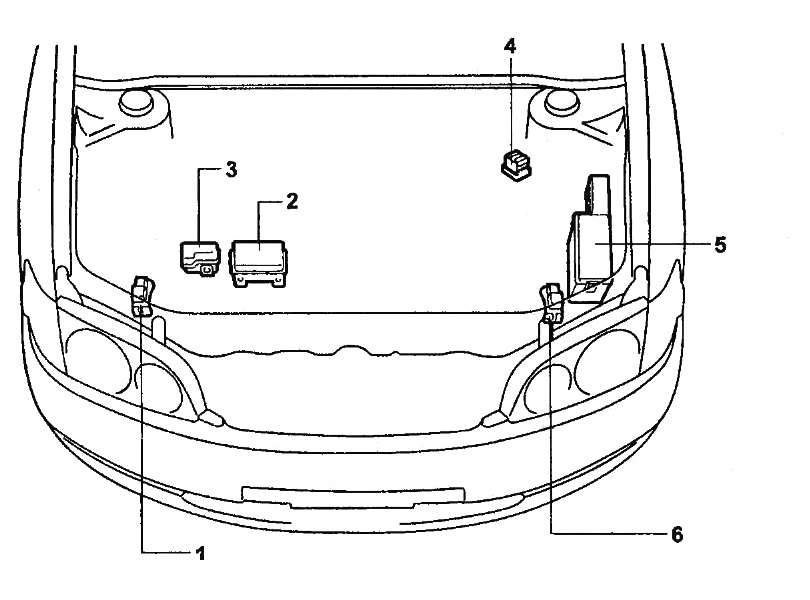

Расположение блоков под капотом ипсум

Расшифровка

  1. правый SRS-датчик
  2. релейный блок №5 (1MZ-FE)
  3. релейный блок №5 (3S-FE)
  4. реле накала
  5. блок предохранителей и реле под капотом, вставки, реле №2
  6. левый SRS-датчик

Toyota Picnic

Диаграмма

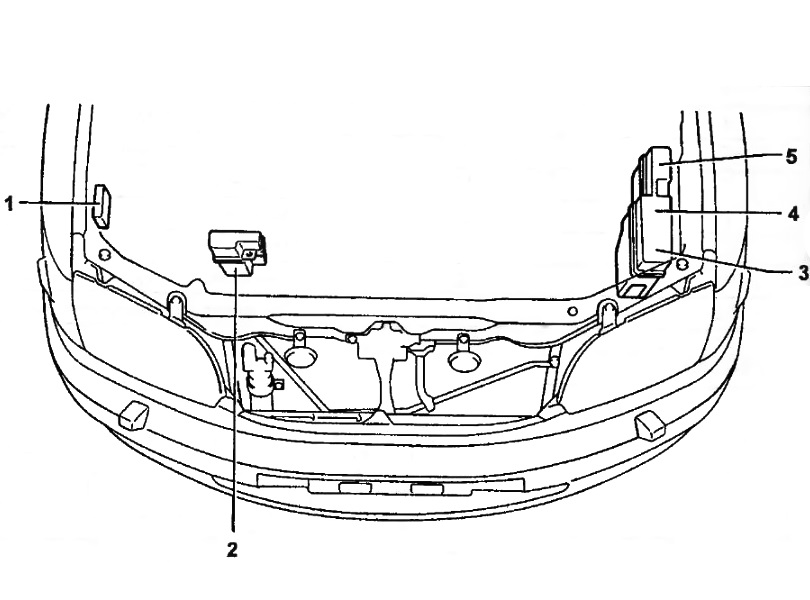

Схема блока под капотом Пикник 2

Функции

  1. реле омывателя оптики
  2. релейный блок №7
  3. блок вставок
  4. подкапотный блок предохранителей и реле
  5. релейный модуль в моторном компарте

Блок предохранителей и реле под капотом

Устанавливается слева в двигательном отсеке Toyota Ipsum и Picnic.

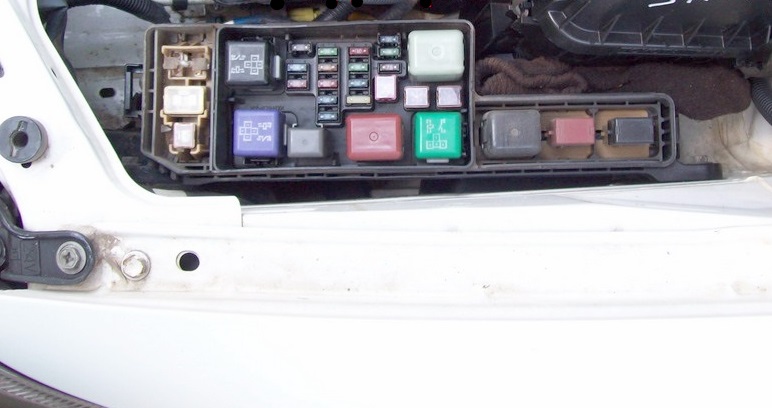

Фото пример блока под капотом

Диаграмма

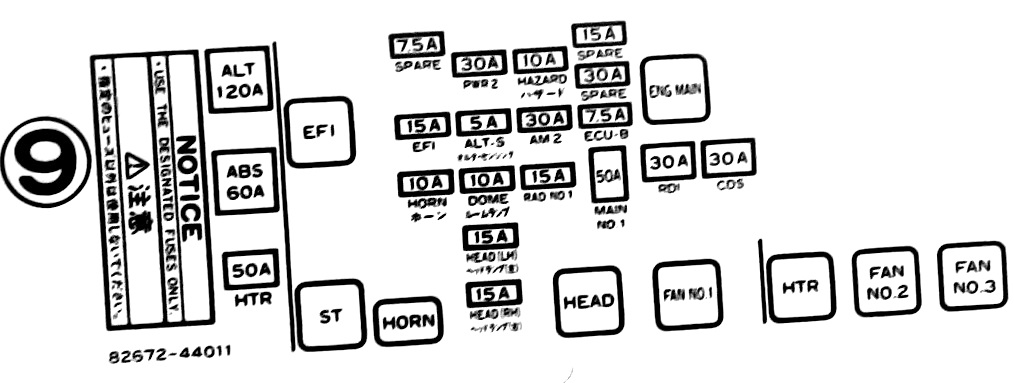

Схема блока под капотом

Расшифровка

AM 2 — Зажигание 30 А
AM 2, FUEL HTR — Зажигание, топливный нагрев 30 А
RAD №1 — Аудио 15 А
PWR 2 — Водительское стекло 30 А
ALT-S — Альтернатор 5 А
DOME — Подсветка салона, багажник, часы 10 А
HEAD (LH) — Левая фара 15 А
HEAD (RH) — Правая фара 15 А
EFI — Инжекторная система 15 А
HORN — Клаксон 10 А
HORN, HAZ — Клаксон, аварийка 15 А
ACC SOCKET, PWR OUTLET — Розетка в багажнике 15 А
EFI — Реле инжектора
ST — Реле стартера
HORN — Реле клаксона
HEAD — Реле фар
ENG MAIN — Основное реле мотора
FAN — Реле радиатора
HTR — Реле нагревателя
ALT — Альтернатор 120А
HTR — Нагреватель 50А
ABS — Система ABS 60А

Релейный блок

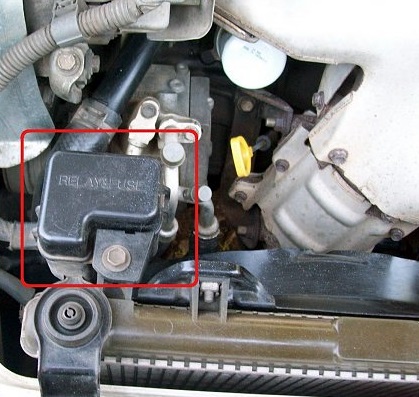

Фото пример расположения

Пример конструкции блока

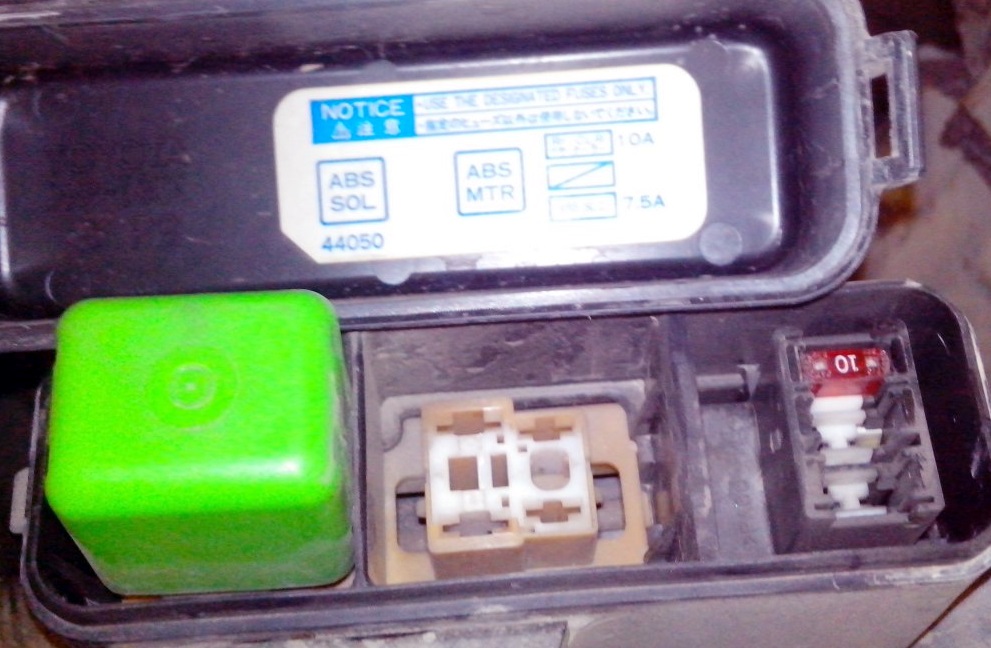

Фото блока 4

Расшифровка

  • ABS — реле антиблокировочной системы
  • ABS MTR — реле насоса ABS
  • HEAD LO — Защита фар

Релейный блок №2

Некоторые вспомогательные компоненты, такие как реле, могут фиксироваться отдельно от основных блоков. Например, на моторной перегородке (Picnic — №21, Ipsum — №16) размещаются реле фар и поворотников.

Артикулы реле

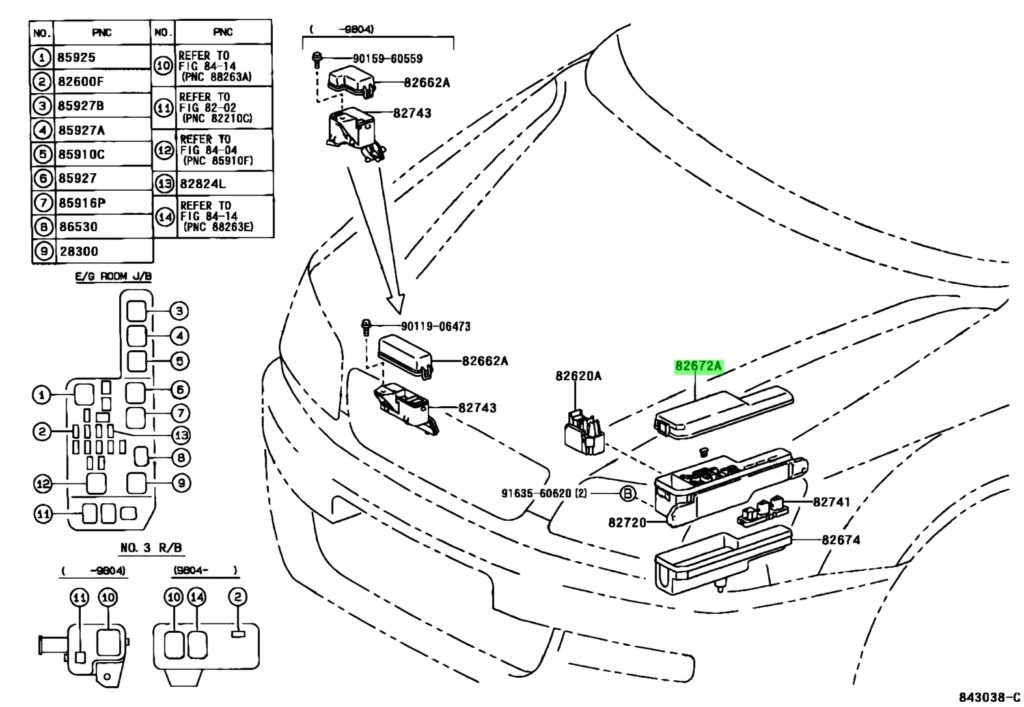

Реле под капотом
