Toyota Highlander 4 поколения (U70) производился в период с 2020 по 2026 год. В этой статье мы подробно разберём предохранители и реле Toyota Highlander 4, включая схемы расположения блоков, их позиционирование в автомобиле, фото иллюстрации и акцент на предохранитель прикуривателя. Полезная информация для владельцев кроссовера Toyota Highlander, диагностика электрики, замена предохранителей.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска модели, региона дистрибуции и комплектации вашего Toyota Highlander.

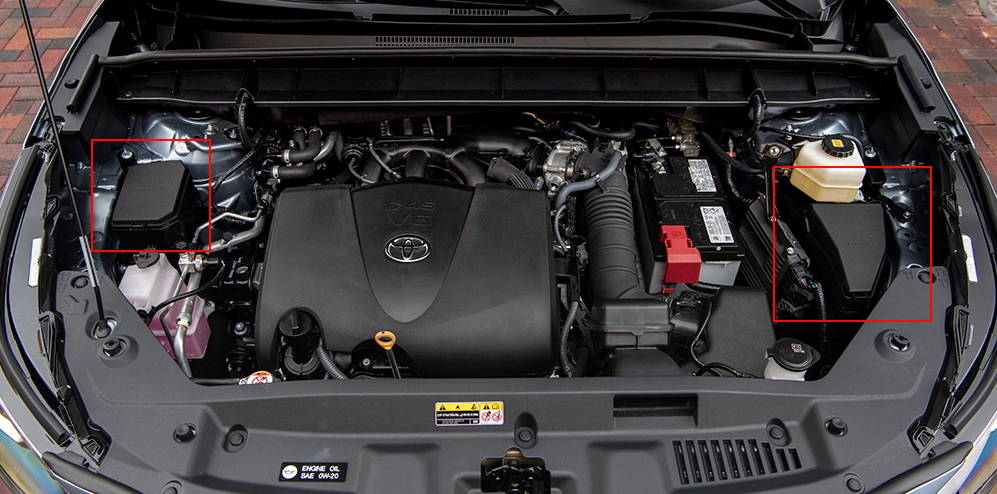

Расположение блоков предохранителей под капотом
В моторном отсеке предусмотрено два блока предохранителей и реле для Toyota Highlander 4.
Главный блок предохранителей

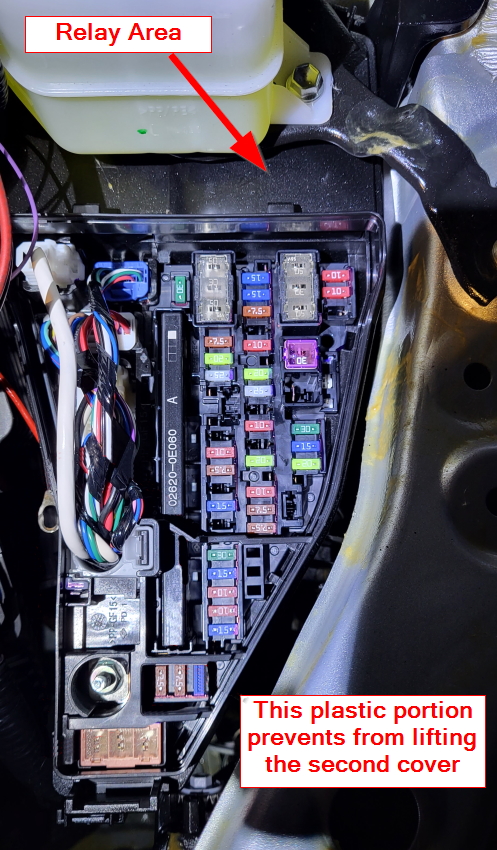

Главный блок предохранителей и реле расположен слева от аккумулятора в подкапотном пространстве и прикрыт пластиковой крышкой для защиты.
Всегда проверяйте функции элементов по схеме на внутренней стороне крышки блока предохранителей Toyota Highlander.
Диаграмма расположения
Расшифровка предохранителей и реле
| USB2 | Разъёмы для зарядки USB-устройств |
| DEF | Нагрев заднего стекла и боковых зеркал |
| PBD | Электропривод крышки багажника |
| NOISE FILTER | Фильтр подавления помех |
| D-DBL LCK | Дополнительная блокировка дверей |
| S/HTR MAIN | Обогрев передних сидений |
| 4WD | Система полного привода |
| FOG FR | Передние противотуманные огни |
| P/OUTLET N0.2 | Вторая электрическая розетка |
| TOWING | Подключение прицепа |
| H-LP-C’LN | Насос омывателя фар |
| HTR | Кондиционер воздуха и отопитель |
| H LP RH | Правая фара ближнего света и омыватель |
| EFI MAIN N0.4 | Электронная система впрыска топлива EFI |
| H LP LH | Левая фара ближнего света и омыватель |
| VVT | S-VVT: переменные фазы газораспределения |
| EFI MAIN N0.2 | Основной предохранитель EFI системы впрыска |
| HORN | Клаксон автомобиля |
| EFI MAIN N0.1 | Предохранитель впрыска топлива |
| IG2 MAIN | Зажигание: EFI, приборная панель, ECU запуска |
| TOWING-B | 30A для подключения буксируемого прицепа |
| EFI MAIN N0.3 | Дополнительный EFI предохранитель |
| ST N0.1 | Стартер и реле пуска двигателя |
| MIR HTR | Подогрев боковых зеркал |
| ВВС NO.1 | Функция start-stop системы |
| WIPER | Стеклоочистители и омыватель переднего и заднего стекол |
| ABS NO. 1 | ABS: ECU, контроль устойчивости, тормозной актуатор (левый) |
| ABS NO. 2 | ABS система (правая сторона) |
| EPS | Рулевое управление с электроприводом |
| ALT | Альтернатор генератора |
| FAN N0.1 | Первый электровентилятор охлаждения |
| INJ | Катушки зажигания цилиндров 1-3 |
| EFI N0.1 | EFI: впрыск топлива |
| EFI N0.2 | Дополнительный EFI |
| Реле Toyota Highlander | |
| EFI MAIN N0.2 | Реле впрыска топлива EFI |
| WIPER | Реле стеклоочистителей и омывателей |
| EFI MAIN № 1 | Реле основной EFI |
| HORN | Реле сигнала |
| H-LP RH | Реле правой фары и омывателя |
| H-LP LH | Реле левой фары и омывателя |
| VVT | Реле VVT системы |
| IG2 № 1 | Реле зажигания IG2 |
| ST № 1 | Реле стартера |
| FOG FR | Реле передних противотуманок |
| DEF | Реле обогрева заднего стекла |
Вспомогательный блок
Диаграмма блока
Фунции предохранителей
| H-LP CLN | 30A Фары, автоосвещение, омыватель фар, AHS система |
| HWD NO.1 | 50A Подогрев лобового стекла от обледенения |
| HWD NO.2 | 50A Размораживание и подогрев переднего стекла |
| MIR MTR | 7,5A Электропривод регулировки зеркал |
| PTC HTR NO.1 | 50A PTC нагреватель кондиционера |
| PTC HTR NO.2 | 50A Второй PTC нагреватель для климата |
| S/HTR R/L | 15A Обогрев левого заднего сиденья |
| S/HTR R/R | 15A Обогрев правого заднего сиденья |
| SHADE | 20A Панорамная крыша с электроприводом |
| STRG HTR | 10A Подогрев руля |
| TOWING-ALT | 30A Дополнительный контур для прицепа |
| WSH NZL HTR | 10A Нагрев форсунок омывателя |
Блок предохранителей в салоне Toyota Highlander 4
В интерьере кроссовера блок предохранителей размещён слева под торпедо. Доступ осуществляется после снятия пластиковой панели.
Для версий с праворульным управлением положение аналогично, но с учётом конфигурации.

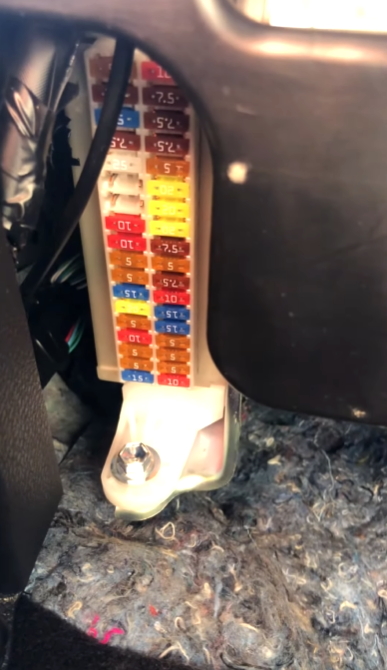

Иллюстрация блока

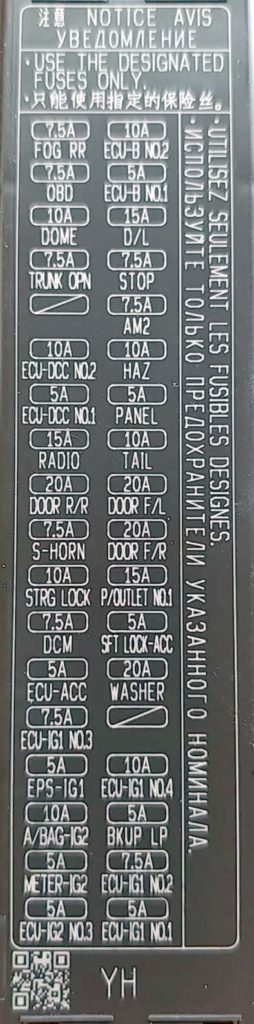

Пример диаграммы на крышке
Диаграмма салонного блока
Описание функций
| FOG RR | Задние противотуманные лампы |
| ECU-B NO.2 | Key finder, TPMS датчики |
| OBD | Диагностический OBD-II порт |
| ECU-B NO.1 | Беспроводной доступ, body ECU, VSC, smart entry, часы |
| DOME | Салонное освещение, trunk opener, smart entry, immobilizer, старт, рулевой замок, wireless |
| D/L | Центральный дверной замок |
| TRUNK OPN | Открытие багажника |
| STOP | Стоп-сигналы |
| AM2 | Trunk opener, smart entry, immobilizer, старт, рулевой замок, wireless |
| ECU-DCC NO.2 | ABS, AC, audio, auto light, trunk, display, meters, cruise, door lock, double lock, DRCC, engine ECU, smart entry, EPS, front fog, fuel lid, grille shutter, headlights, AFS, hybrid, illumination, immobilizer, parking assist, interior light, LTA, auto turn signal cancel, light buzzer, nav, power window, PCS, rear fog, mirrors |
| HAZ | Аварийные огни |
| ECU-DCC NO.1 | ABS, TRC, VSC системы |
| PANEL | VSC OFF switch, meters, BSM switch, 4WD switch, wiper deicer, EFI, parking assist, seat heaters, outlets, power back door, A/C ECU, rear defogger, audio, steering switches, cup holder light |
| RADIO | Аудиосистема |
| TAIL | Габариты, номерной знак, противотуманки |
| DOOR R/R | Задние правые стеклоподъёмники |
| DOOR F/L | Левый передний стеклоподъёмник |
| S-HORN | Сигнализация безопасности |
| DOOR F/R | Правый передний стеклоподъёмник |
| STRG LOCK | Рулевой замок |
| P/OUTLET NO/1 | Прикуриватель и розетка 12V |
| DCM | Телематика и связь |
| SFT LOCK-ACC | Блокировка трансмиссии |
| ECU-ACC | Аксессуары (проверить) |
| WASHER | Омыватель |
| ECU-IG1 NO.3 | Мониторинг слепых зон BSM |
| EPS-IG1 | Электроусилитель руля EPS |
| ECU-IG1 NO.4 | DRCC, engine ECU, smart entry, EPS, front fog, fuel lid, grille shutter, headlights, AFS, hybrid, illumination, immobilizer, parking assist, interior light, LTA, auto turn signal, buzzer, nav, windows, PCS, rear fog, mirrors, seat belt, shift lock, moon roof, SRS, starter, steering lock, tail, telematics, security, TPMS, TRC, turn signals, pedestrian warning, VSC, wireless charger, remote |
| A/BAG-IG2 | SRS, seat belt warning |
| BKUP LP | Задний ход, audio, display, nav |
| METER-IG2 | Приборная панель |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG2 NO.3 | ABS, cruise, DRCC, hybrid, body ECU, shift lock, telematics, TRC, pedestrian warning, VSC |
| ECU-IG1 NO.1 | VSC, cooling fans, rear defogger, mirror defoggers, steering sensor, EFI, low beams, charging, BSM |
Предохранитель для прикуривателя маркирован как P/OUTLET в салонном блоке. Дополнительный вариант находится в подкапотном блоке для Toyota Highlander 4.

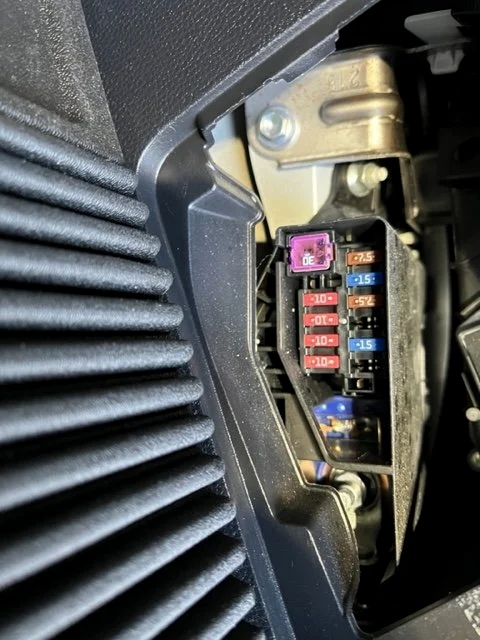

Сбоку от основного блока могут размещаться дополнительные 30А предохранители, такие как для подогрева сидений или электростеклоподъёмников.
Возможно наличие отдельного блока предохранителей вблизи аккумулятора для оптимизации электрики Highlander.

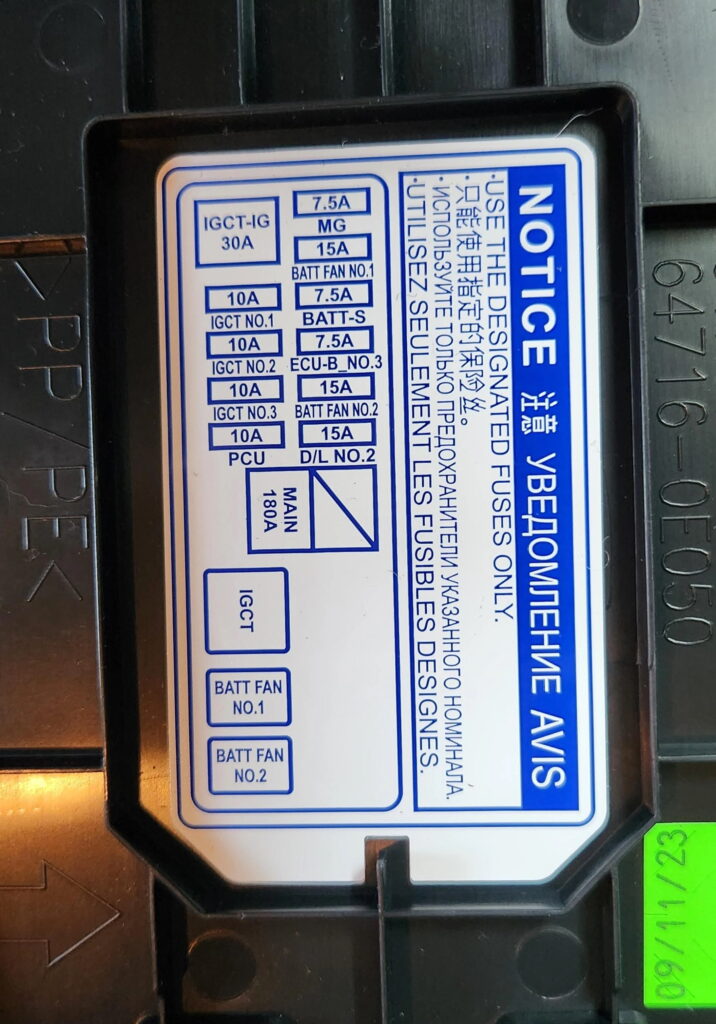

Диаграмма с расшифровкой
Расшифровка элементов
| BATT FAN NO.1 | 15A Круиз-контроль, гибридный модуль, трансмиссия |
| BATT FAN NO.2 | 15A Дополнительный вентилятор для круиза и гибрида |
| BATT-S | 7,5A AC, cruise, hybrid, transmission control |
| D/L NO.2 | 15A Дверные замки с дистанционным управлением |
| ECU-B NO.3 | 7,5A AC, auto light, rear doors, meters, door locks, front fogs, wipers, headlights, washer, interior light, auto off, moon roof, surround view, power back door, seats, windows, rear fog, rear wiper, mirrors, seat belt, sunroof, smart entry, starter, steering lock, tail light, security, TPMS, wireless doors |
| IGCT NO.1 | 10A Cruise, DRCC, hybrid, shift control |
| IGCT NO.2 | 10A AC, cruise, hybrid, transmission |
| IGCT NO.3 | 10A Cruise, DRCC, hybrid, shift |
| IGCT-IG | 30A AC, cruise, hybrid, transmission ECU |
| MAIN | 180A Основной источник питания |
| MG | 7,5A Cruise, hybrid, transmission |
| PCU | 10A Cruise, DRCC, hybrid, shift control |
Если у вас остались вопросы по предохранителям Toyota Highlander 4 или вы хотите поделиться опытом — оставляйте комментарии ниже.
