Кроссовер Toyota Highlander XU40 — это второе поколение популярной модели Toyota Highlander. Производство велось с 2007 по 2014 год, включая 2008, 2009, 2010, 2011, 2012 и 2013 годы, с обновлением в виде рестайлинга. В этой статье мы подробно разберем предохранители и реле Toyota Highlander 2 поколения, включая схемы расположения блоков, их характеристики и ключевые элементы. Особое внимание уделим предохранителям для прикуривателя, а также всей электрической системы автомобиля.
Всегда проверяйте назначение предохранителей по схемам на крышке соответствующего блока для точности.
Блок в салоне
Предохранители

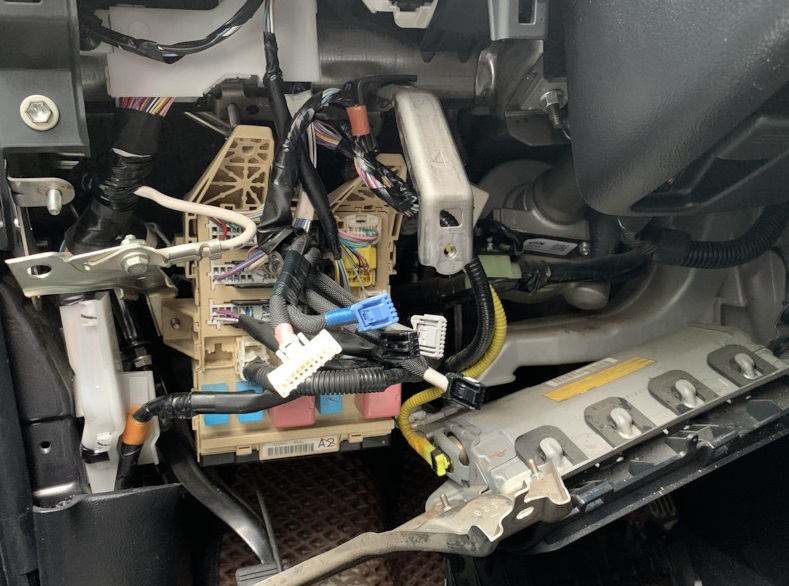

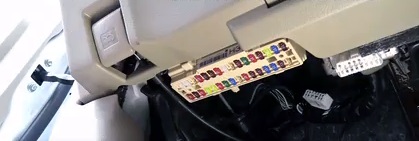

Главный блок предохранителей и реле в интерьере автомобиля Toyota Highlander 2 расположен под приборной панелью слева, скрытый за защитной панелью. Здесь находятся основные элементы электрики салона.

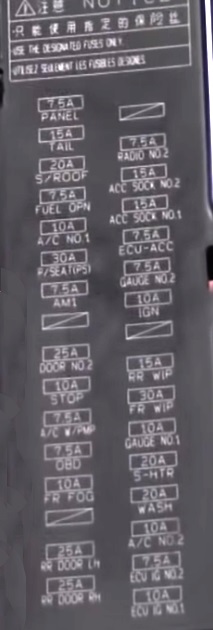

Пример схемы расположения на крышке блока предохранителей Toyota Highlander XU40.

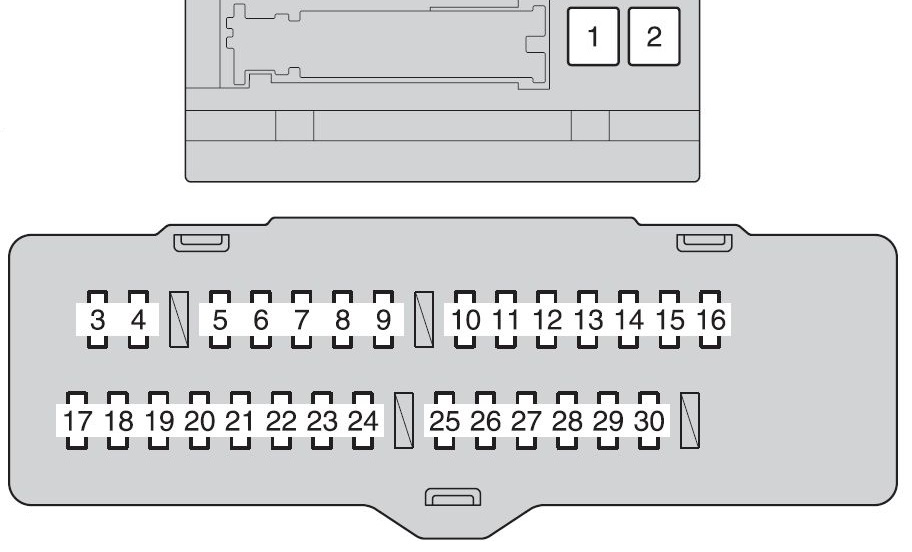

Схема предохранителей блока в салоне Toyota Highlander 2
Описание предохранителей и реле в салонном блоке
| 1 | 30A P/SEAT — Сиденье с электроприводом |
| 2 | 30A POWER — Электрические стеклоподъемники |
| 3 | 25A RR DOOR RH — Электрические стеклоподъемники |
| 4 | 25A RR DOOR LH — Электрические стеклоподъемники |
| 5 | 15A FR FOG — Передние противотуманные фары |
| 6 | 7,5A OBD — Бортовая система диагностики |
| 7 | 7,5A A/C W/PMP |
| 8 | 10A STOP — Усовершенствованная система контроля устойчивости автомобиля, мультиплексная система связи, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, система блокировки переключения передач, стоп-сигналы |
| 9 | 25A DOOR NO.2 — Электрические стеклоподъемники |
| 10 | 7,5A AM1 — Система запуска |
| 11 | 30A P/SEAT (PS) — Сиденье с электроприводом |
| 12 | 10A A/C NO. 1 — Кондиционер |
| 13 | 7,5A FUEL OPN |
| 14 | 20A S/ROOF — Электрическая лунная крыша |
| 15 | 15A TAIL — Габаритные огни, задние фонари, фонари номерного знака, передние противотуманные фары, фонари прицепа |
| 16 | 7,5A PANEL — Подсветка перчаточного ящика, подсветка приборной панели, подсветка переключателя |
| 17 | 10A ECU IG NO.1 — Мультиплексная система связи, электрическая лунная крыша, система автоматической коробки передач с электронным управлением, задняя дверь с электроприводом, обогреватели сидений, система предупреждения о давлении в шинах, электронный усилитель руля, антибликовое внутреннее зеркало заднего вида, система блокировки переключения передач, система предупреждения о давлении в шинах |
| 18 | 7,5A ECU IG NO.2 — Улучшенная система контроля устойчивости автомобиля |
| 19 | 10A A/C NO.2 — Кондиционер |
| 20 | 20A WASH — Дворники и омыватель лобового стекла |
| 21 | 20A S-HTR — Обогрев сидений |
| 22 | 10A GAUGE NO.1 — Аудиосистема, фонари заднего хода, система зарядки, аварийные мигалки, система контроля тяги, антиобледенитель стеклоочистителя, система кондиционирования воздуха, система зарядки, система контроля заднего вида, фонари прицепа, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 23 | 30A FR WIP — Дворники и омыватель лобового стекла |
| 24 | 15A RR WIP — Стеклоочиститель и омыватель заднего стекла |
| 25 | 10A IGN — Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система блокировки рулевого управления, антиблокировочная тормозная система, система смарт-ключей, система подушек безопасности SRS |
| 26 | 7,5A GAUGE NO.2 — Датчики и измерители, система монитора заднего вида |
| 27 | 7,5A ECU-ACC — Наружные зеркала заднего вида, система блокировки переключения передач, система смарт-ключей, мультиплексная система связи |
| 28 | 10А ACC SOCK NO.1 — Розетка (Прикуриватель) |
| 29 | 20А ACC SOCK NO.2 — Розетка (Прикуриватель) |
| 30 | 7,5А RADIO NO.2 — Аудиосистема, часы, развлекательная система для задних сидений, система зарядки, внутреннее освещение, личное освещение |
| 31 | 15А MIR HTR — Обогрев зеркал |
Предохранители под номерами 28 и 29 отвечают за прикуриватель и дополнительные розетки в салоне Toyota Highlander 2. Дополнительный элемент защиты для розетки расположен в моторном отсеке.
Кроме того, предохранители номером 2 (30A POWER) для электрических стеклоподъемников и 1 (30A P/SEAT) для сидений с электроприводом размещены отдельно в верхней секции блока предохранителей.
Реле
На задней панели блока в салоне Toyota Highlander XU40 монтируются реле для ключевых систем.
Назначение реле в салонном блоке
- Противотуманный свет
- Габаритный свет
- Вспомогательное реле
- Стеклоподъемники
- Зажигание (IG1)
В верхней части блока отдельно размещено реле указателей поворота (номер 81980).

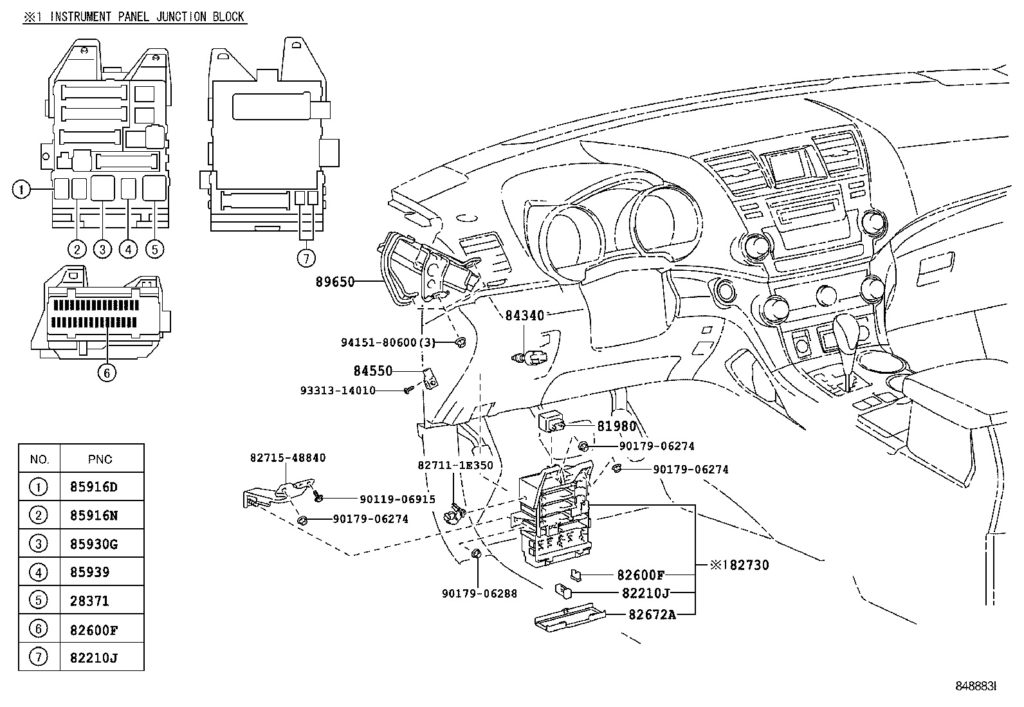

Каталожные номера реле и предохранителей
Блоки под капотом

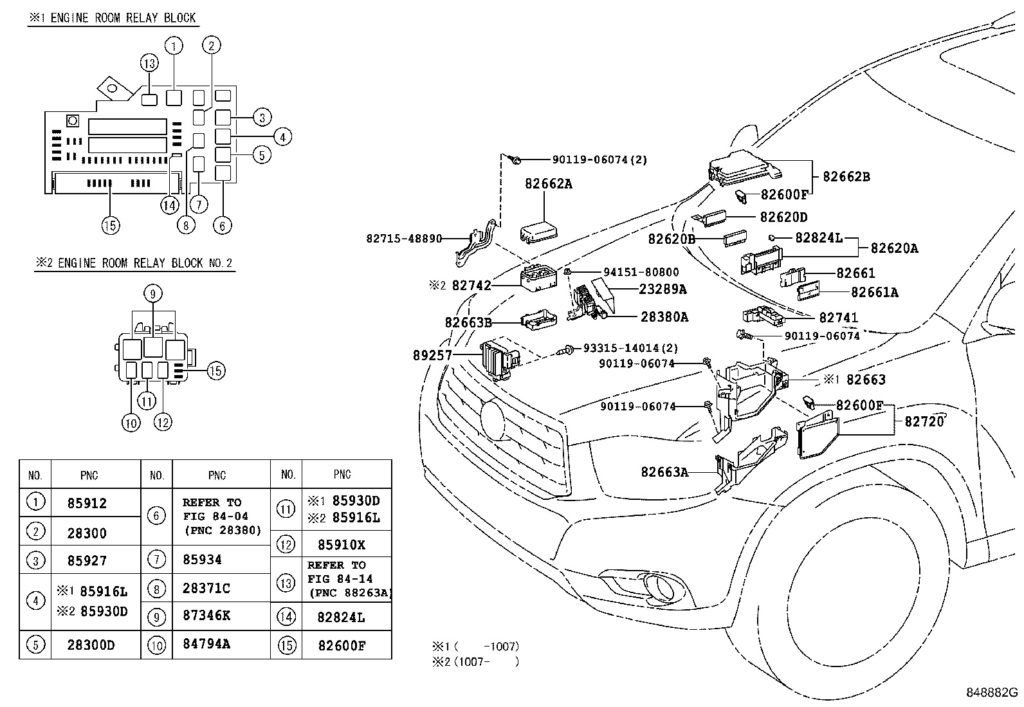

В моторном отсеке Toyota Highlander 2 поколения установлено два блока предохранителей и реле, отвечающих за внешние системы и двигатель.
Основной блок предохранителей размещен слева от аккумулятора, а дополнительный — справа в моторном отсеке.
Основной блок

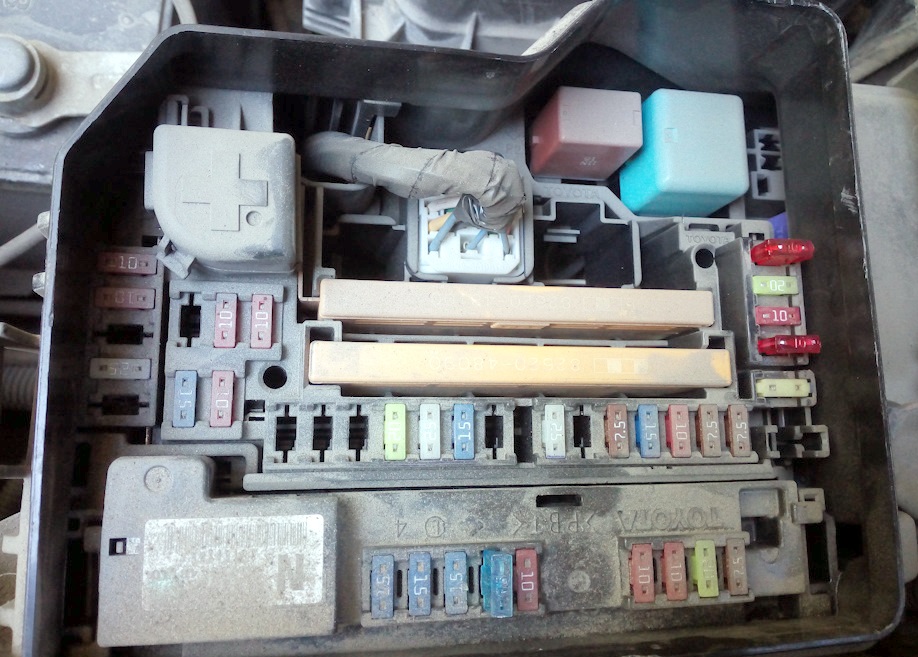

Пример фото блока под капотом Toyota Highlander XU40

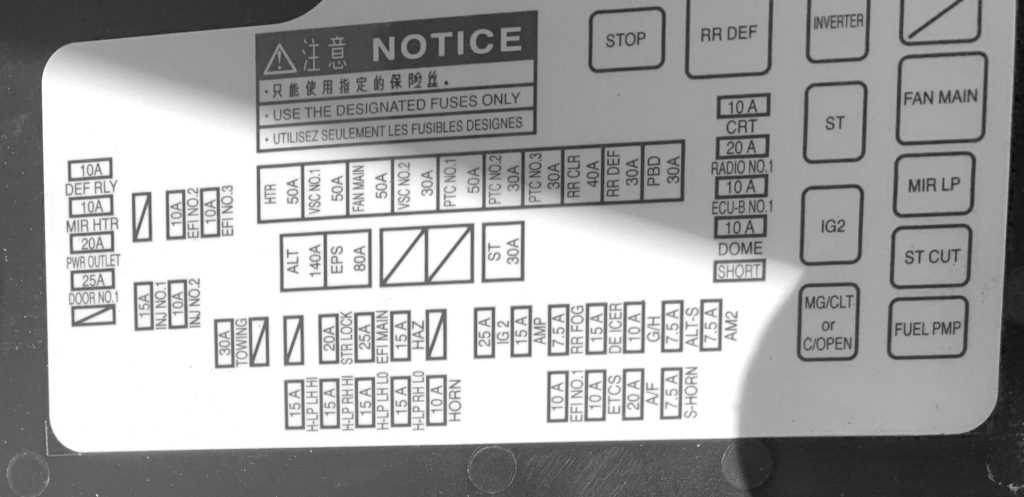

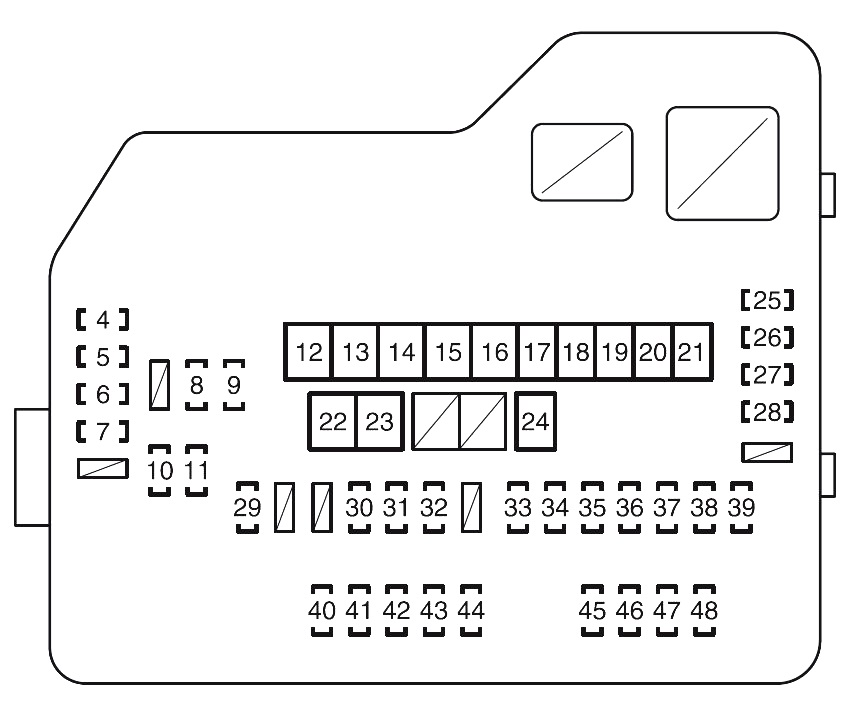

Схема расположения на крышке основного блока под капотом
Детальная схема предохранителей основного блока под капотом
Расшифровка предохранителей основного блока
| 4 | 10A DEF RLY — Обогрев заднего стекла |
| 5 | 20A MIR HTR — Обогреватели наружных зеркал заднего вида |
| 6 | 20A PWR OUTLET — Розетка |
| 7 | 25A DOOR NO.1 — Мультиплексная система связи |
| 8 | 10A EFI NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 9 | 10A EFI NO.3 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10 | 15A INJ NO.1 — Система запуска |
| 11 | 10A INJ NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 12 | 50A HTR — Кондиционер |
| 13 | 50A VSC NO.1 — Улучшенная система контроля устойчивости автомобиля |
| 14 | 50A FAN MAIN — Электрический вентилятор охлаждения |
| 15 | 30A VSC NO.2 — Улучшенная система контроля устойчивости автомобиля |
| 16 | 50A PTC NO.1 — Кондиционер |
| 17 | 30A PTC NO.2 — Кондиционер |
| 18 | 30A PTC NO.3 — Кондиционер |
| 19 | 40A RR CLR — Кондиционер |
| 20 | 30A RR DEF — Обогрев заднего стекла |
| 21 | 30A PBD — Задняя дверь с электроприводом |
| 22 | 140A ALT — MIR HTR, PWR OUTLET, ДВЕРЬ № 1, HTR, RR DEF, ОСНОВНОЙ ВЕНТИЛЯТОР, VSC № 1, PTC № 1, RR CLR, PTC № 2, PTC № 3, VSC № 2, PBD |
| 23 | 80A EPS — Электроусилитель руля |
| 24 | 30A ST — Система запуска |
| 25 | 10A CRT — Развлекательная система для задних сидений |
| 26 | 20A RADIO NO.1 — Аудио система |
| 27 | 10A Датчик рулевого управления, датчики и измерители, часы, главный ЭБУ кузова, беспроводной пульт дистанционного управления, система смарт-ключей, задняя дверь с электроприводом, мультиинформационный дисплей, система классификации пассажиров на переднем сиденье |
| 28 | 10A DOME — Освещение тщеславия, личное освещение, внутреннее освещение, датчики и счетчики, подсветка переключателя двигателя, подсветка дверей |
| 29 | 30A TOWING — Фонари прицепа |
| 30 | 20A STR LOCK — Система блокировки рулевого управления |
| 31 | 25A EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO.2, EFI NO.3 |
| 32 | 15A HAZ — Указатели поворота |
| 33 | 25A IG2 — INJ № 1, INJ № 2, IGN, ДАТЧИК № 2 |
| 34 | 15A AMP — Аудио система |
| 35 | 7,5A RR FOG — Задние противотуманные фары |
| 36 | 15А DEICER — Обледенение стеклоочистителя |
| 37 | 10A G/H — Стеклянный люк, мультиплексная система связи, внешние ножные фонари |
| 38 | 7,5A ALT-S — Система зарядки |
| 39 | 7,5A AM2 — Мультиплексная система связи |
| 40 | 15A H-LP LH HI — Левая фара (дальний свет) |
| 41 | 15A H-LP RH HI — Правая фара (дальний свет) |
| 42 | 15A H-LP LH LO — Левая фара (ближний свет) |
| 43 | 15A H-LP RH LO — Правая фара (ближний свет) |
| 44 | 10A HORN — Сигнал |
| 45 | 10A EFI NO.1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система интеллектуальных ключей |
| 46 | 10A ETCS — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой |
| 47 | 20A A/F — Датчик состава топливовоздушной смеси |
| 48 | 7,5A S-HORN — Сигнал |
Дополнительный блок

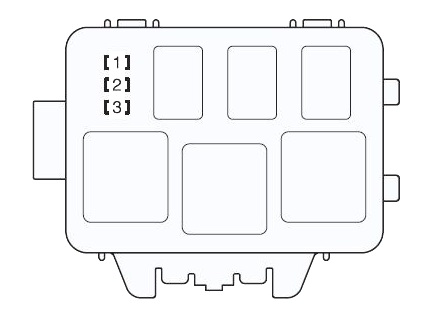

Схема дополнительного блока предохранителей под капотом
Расшифровка элементов дополнительного блока
- 15А INV-W/P
- 7,5А IGCT NO.2
- 10А A/C-D
Если возникли вопросы по предохранителям или реле Toyota Highlander 2, оставляйте их в комментариях для обсуждения.
