Toyota Hiace 4-го поколения выпускалась в период с 1989 по 2001 год, включая годы 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001. Модель предлагалась в разных модификациях, с кузовами типа 106, 120 и другими вариантами. В отдельных регионах она известна как H100 Hiace, Grand Hiace, Granvia, HiAce Regius, Grand HiAce, Touring HiAce (XH10, XH20). В этой статье мы подробно разберем предохранители и реле Toyota Hiace, включая схемы блоков предохранителей, их расположение, фото-иллюстрации и акцент на предохранитель прикуривателя для Toyota Hiace. Это поможет в диагностике и ремонте электрики вашего минивэна Toyota Hiace 4.
Конфигурация блоков предохранителей и функции их элементов могут варьироваться в зависимости от года производства, уровня комплектации и рынка сбыта. Всегда проверяйте схемы на крышке вашего блока предохранителей Toyota Hiace.
В Toyota Hiace 4-го поколения обычно установлено два ключевых блока предохранителей и реле.

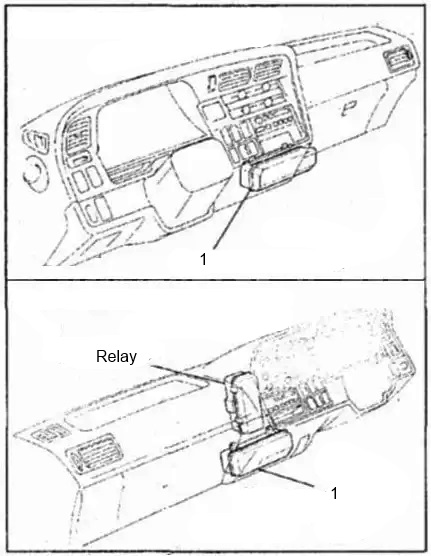

- Основной монтажный блок расположен в центре центральной консоли салона.
- Блок плавких предохранителей размещен на положительном клемме аккумулятора.
Монтажный блок предохранителей Toyota Hiace
Вариант №1
Для моделей с левым рулем, выпущенных до 1993 года

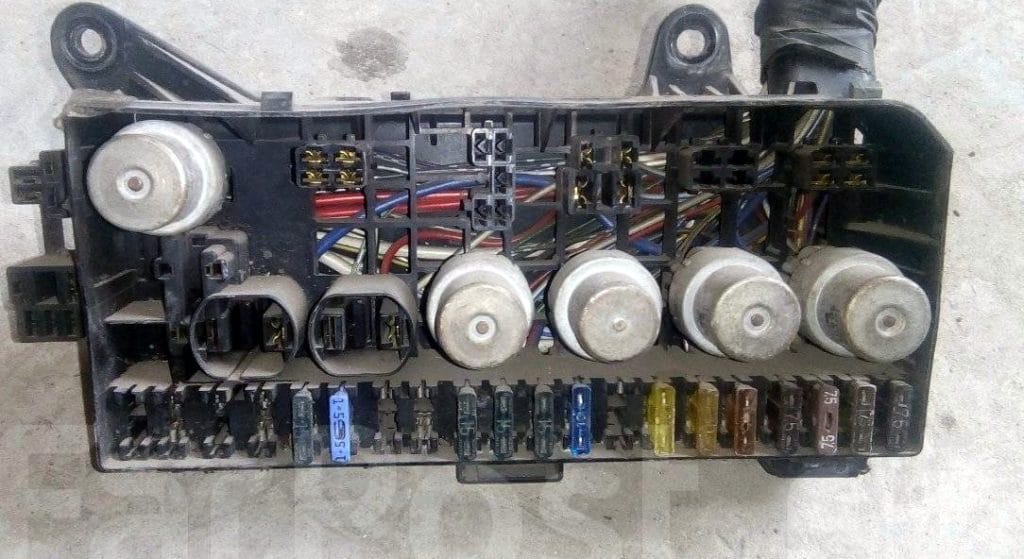

Иллюстративное фото

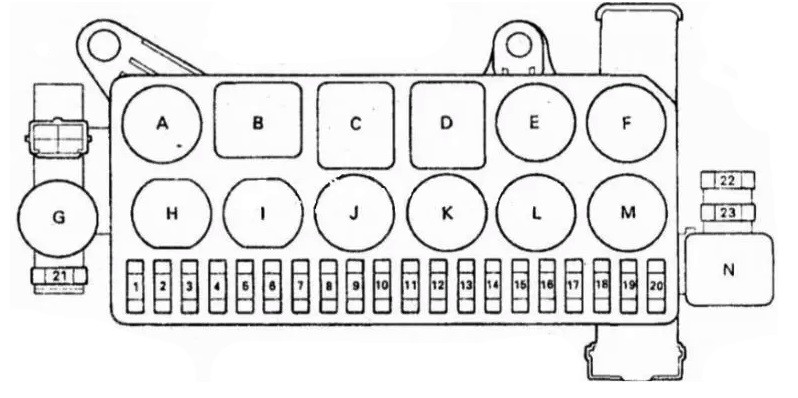

Расположение предохранителей и реле
Расшифровка элементов
| Предохранители Toyota Hiace | |
| 1 | — |
| 2 | 7,5A DOME (плафон внутреннего освещения) |
| 3 | 15A ECU-B |
| 4 | 15A RR А.С (реле-регулятор генератора) |
| 5 | 15A STOP (стоп-сигналы) |
| 6 | 10/15A TAIL *1 (габариты) TAIL (RH) *2 |
| 7 | 10A TAIL (LH) *2 (габариты) |
| 8 | 10/15A HEAD (RH) *3 HEAD LO (RH) *4 (фары) |
| 9 | 10/15А HEAD (LH) *3 HEAD LO (LH) *4 |
| 10 | 15А HAZ-HORN (аварийная сигнализация и звуковой сигнал) |
| 11 | 15А RADIO-CIG (радиоприемник и прикуриватель) |
| 12 | 15А DEFOG (обогреватель заднего стекла) |
| 13 | 15А SEAT-HTR (подогрев сидений) |
| 14 | 15А А.С. (кондиционер) |
| 15 | 20А WIPER (стеклоочиститель) |
| 16 | 10А TURN-GAUGE (указатели поворота) |
| 17 | 7,5А ENGINE (двигатель) |
| 18 | 7,5А IGN (зажигание) |
| 19 | 7,5А CHARGE (зарядка) |
| 20 | 7,5А ST (стартер) |
| 21 | — |
| 22 | 10А HEAD HI (RH)*4 (фары) |
| 23 | 10А HEAD HI (LH)*4 (фары) |
| Реле Toyota Hiace | |
| A | Реле задних фонарей |
| В | Реле стеклоочистителя*5 |
| C | — |
| D | Реле переключения света фар |
| E | Реле заднего противотуманного фонаря |
| F | Реле обогревателя стекла задней двери |
| G | — |
| H | Тепловой предохранитель отопителя |
| I | Тепловой предохранитель (цепь электроприводов) |
| J | Реле звукового сигнала |
| К | Реле указателя уровня масла в двигателе |
| L | Реле переднего отопителя |
| M | Реле заднего отопителя |
| N | Реле переключения света фар*4 |
*1 — Кроме моделей для Германии.
*2 — Модели для Германии.
*3 — Модели без системы освещения в дневное время и модели для Германии.
*4 — Модели с системой освещения в дневное время и модели для Германии.
Вариант №2
Для моделей с правым рулем, выпущенных до 1993 года

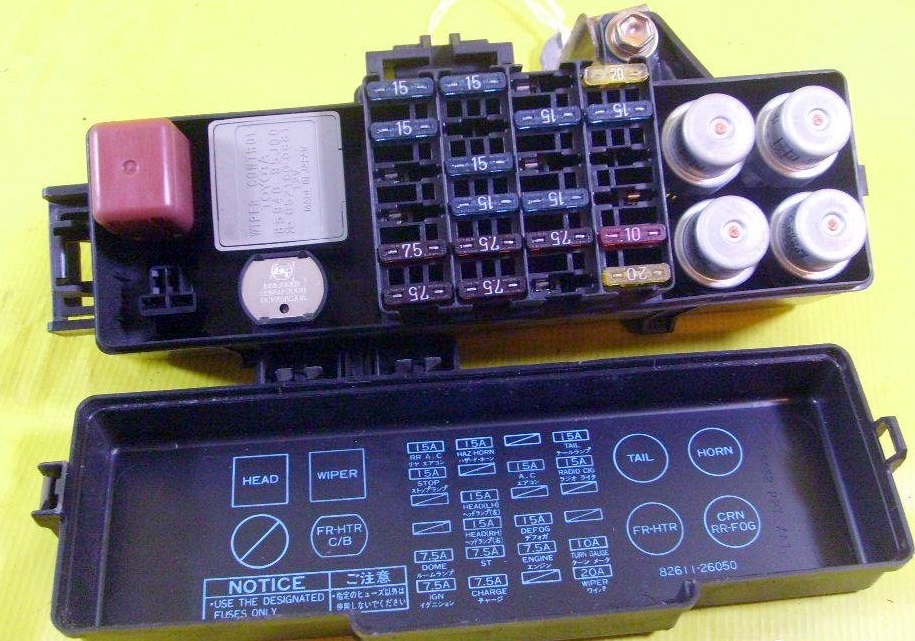

Фото с обозначениями

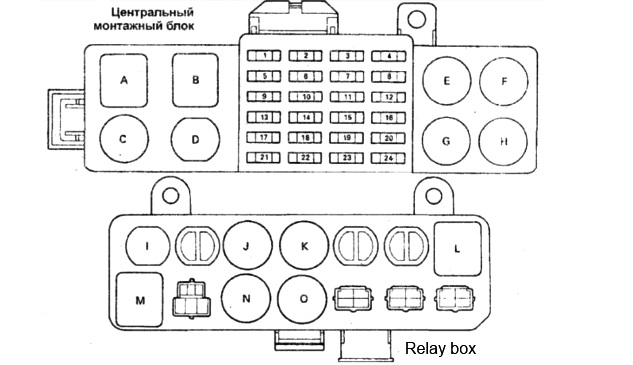

Схема предохранителей
Расшифровка
| Предохранители | |
| 1 | 15А RR А.С (реле-регулятор генератора) |
| 2 | 15А HAZ-HORN (аварийная сигнализация и звуковой сигнал) *1 10А HEAD UPP (RH) (правая, дальний свет)*2 |
| 3 | ECU-! G |
| 4 | 15А TAIL (габариты) |
| 5 | 15А STOP (стоп-сигналы) |
| 6 | 10А HEAD UPP (LH) (левая, дальний свет)*2 |
| 7 | 15А А.С. (кондиционер) |
| 8 | 15А RADIO-CIG (радиоприемник и прикуриватель) |
| 9 | ECU-B |
| 10 | 10/15А HEAD (LH)*1 HEAD LWR (LH)*2 (фары) |
| 11 | _ |
| 12 | 15А HAZ-HORN *2 (сигнализация, сигнал) |
| 13 | — |
| 14 | 10/15А HEAD (RH)*1 HEAD (LWR, RH)*2 (фары) |
| 15 | 15А DEFOG (обогреватель заднего стекла) |
| 16 | — |
| 17 | 7,5А DOME (плафон внутреннего освещения) |
| 18 | 7,5А ST (стартер) |
| 19 | 7,5А ENGINE (двигатель) |
| 20 | 10А TURN-GAUGE (указатели поворота) |
| 21 | 7,5А IGN (зажигание) |
| 22 | 7,5А CHARGE (зарядка) |
| 23 | — |
| 24 | 20А WIPER (стеклоочиститель) |
| Реле | |
| А | Реле переключения света фар |
| В | Реле стеклоочистителя *6 |
| С | Реле указателя уровня масла в двигателе |
| D | Тепловой предохранитель отопителя |
| Е | Реле задних фонарей |
| F | Реле звукового сигнала |
| G | Реле переднего отопителя*4 Контрольное реле неисправности ламп*3 |
| Н | Реле переднего отопителя*3 Реле заднего противотуманного фонаря*5 |
| I | Автоматический выключатель цепи стеклоподъемников |
| J | Реле заднего отопителя |
| К | Реле обогревателя стекла задней двери |
| L | Реле переключения света фар |
| М | Реле №2 переключения света фар (проблесковый режим)*2 Реле переднего отопителя*7 |
| N | Реле включения повышающей передачи*8 |
| О | Реле №3 переключения света фар (проблесковый режим) *2 Главное реле двигателя |
*1 — Модели без системы освещения с переключателем света фар, обеспечивающим проблесковое включение.
*2 — Модели с системой освещения с переключателем света фар, обеспечивающим проблесковое включение.
*3 — Модели для Австралии.
*4 — Кроме моделей для Австралии.
*5 — Модели для Европы.
*6 — Модели с системой прерывистого режима стеклоочистителя (без регулятора интервала времени).
*7 — Модели без системы стеклоочистителя заднего стекла.
*8 — Модели с автоматической коробкой передач (за исключением моделей, поставляемых в Европу).
Вариант №3
Для моделей с 1993 года, схема предохранителей Toyota Hiace 4

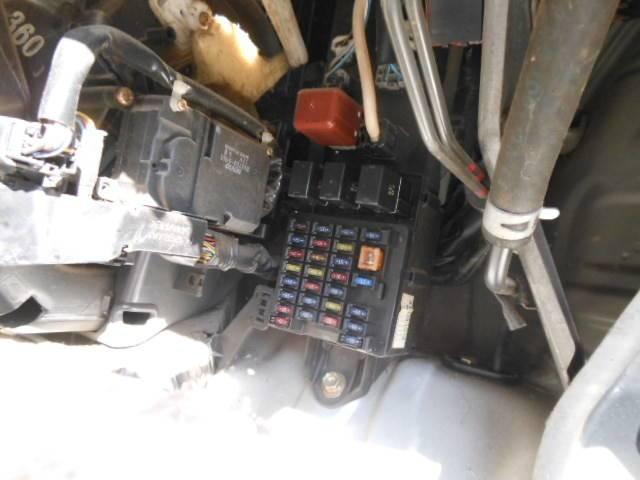

Фотография блока

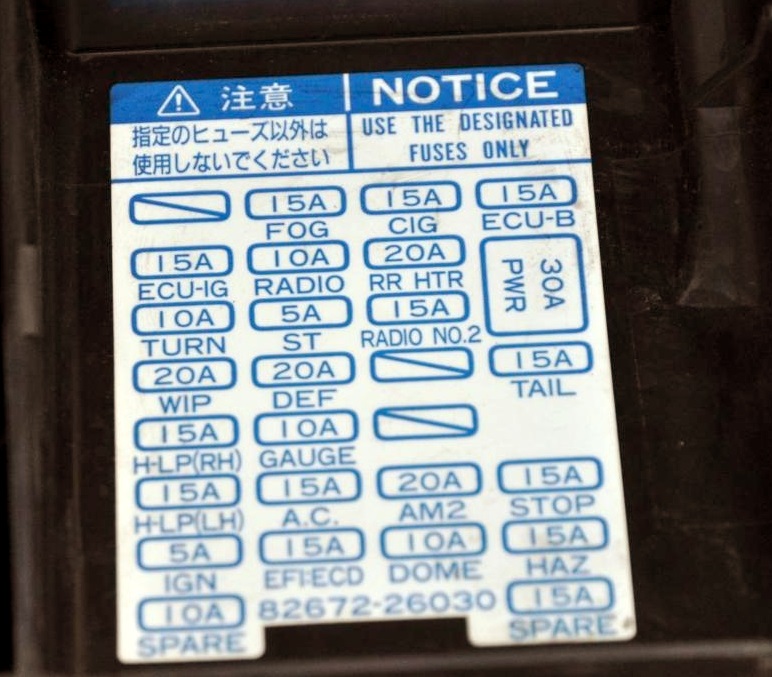

Схема на крышке блока предохранителей

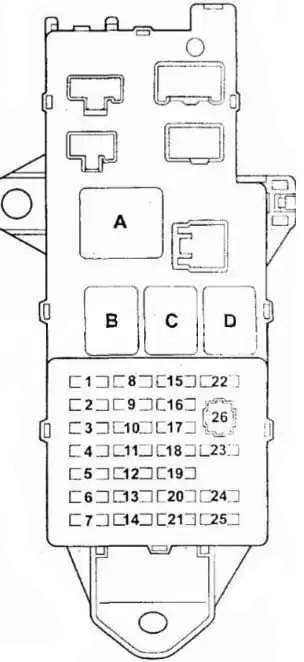

Полная схема
Назначение предохранителей и реле
| Предохранители | |
| 1 | 7,5A Запасной W/PUMP (с 7.99) |
| 2 | 15A ECU-IG |
| 3 | 10A TURN — указатели поворотов |
| 4 | 20А WIPER — стеклоочиститель |
| 5 | 15А H-LP (RH) — фара правая |
| 6 | 15А H-LP (LH) — фара левая |
| 7 | 5/10А IGN (до 8.98) IGN (c 8.98) — зажигание |
| 8 | 15А FOG — противотуманные фары |
| 9 | 10А RADIO — радио, аудиосистема |
| 10 | 5А ST — стартер |
| 11 | 20А DEF — обогреватель заднего стекла |
| 12 | 10А GAUGE — приборы |
| 13 | 15А A.C. — кондиционер |
| 14 | 15А EFI: ECD |
| 15 | 15А CIG — прикуриватель |
| 16 | 20А RR HTR — задний обогреватель |
| 17 | 15А RADIO №2 — радио, аудиосистема |
| 18 | 10А Запасной OBD II (c 7.99) |
| 19 | 15А Запасной AC 100V |
| 20 | 20А AM2 |
| 21 | 10А DOME — освещение салона |
| 22 | 15А ECU-B |
| 23 | 15А TAIL — габариты |
| 24 | 15А STOP — стоп-сигналы |
| 25 | 15А HAZ — аварийная сигнализация |
| 26 | 30А PWR — электропривод окон |
| Реле | |
| A | Реле фар |
| В | Реле отопителя |
| С | Главное силовое реле |
| D | Реле заднего отопителя |
Блок плавких вставок Toyota Hiace
Для моделей до 1993 года
Схема блока
Расшифровка вставок
- 40А MAIN — Главный
- —
- 80А GLOW — Свечи
- 60A АМ1 (LHD)
- 80A AMI (RHD)

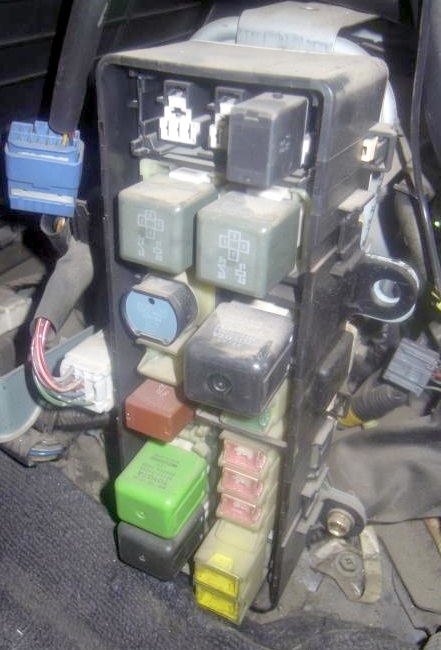

Блок реле и плавких вставок в Toyota Hiace
Для моделей с 1993 года, включая реле и предохранители двигателя, ABS и кондиционера

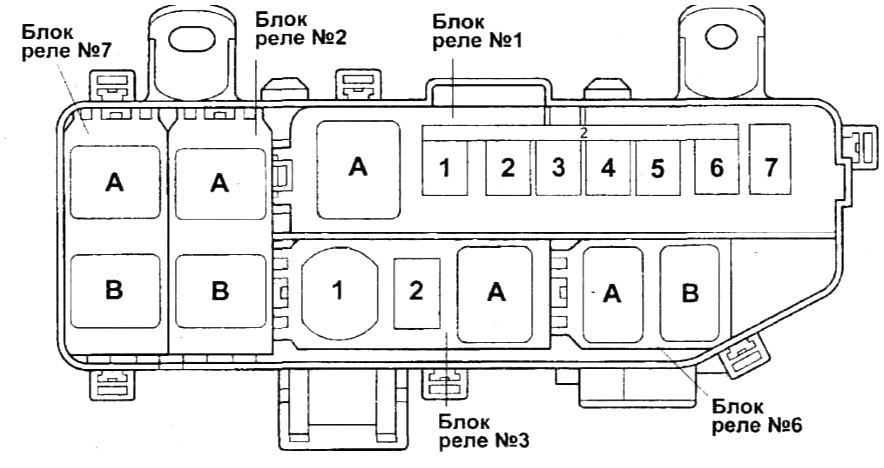

Схема расположения
Описание компонентов
| Блок реле №1 | |
| А | Реле переднего отопителя |
| 1 | 40A FR HTR (передний отопитель) |
| 2 | 30A CDS FAN (вентилятор конденсатора) |
| 3 | 30A HEAD (фары) |
| 4 | 30A А/С №2 (кондиционер) |
| 5 | запасной |
| 6 | 60A ABS |
| 7 | 60A АМ1 (цепь АМ1 замка зажигания) |
| Блок реле №2 | |
| Реле электромагнитных клапанов системы ABS | |
| Реле модулятора ABS | |
| Блок реле №3 | |
| А | Главное реле вентилятора кондиционера |
| 1 | 15A Тепловой предохранитель PWR RR DOOR (система закрытия задней двери) |
| 2 | Запасной |
| Блок реле №6 | |
| А | Реле противотуманных фар |
| В | Реле преобразователя напряжения (AC100V) |
| Блок реле №7 (модификации) | |
| А | Главное реле двигателя |
| В | Реле электромагнитного перепускного клапана |
