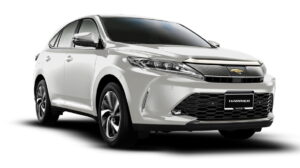

Toyota Harrier третьего поколения производилась в период с 2014 по 2019 годы под кузовным индексом U60. В этой статье мы подробно разберем расположение и функции предохранителей и реле для Toyota Harrier 3, включая схемы блоков предохранителей, их фотоиллюстрации и точные места установки. Особое внимание уделим предохранителю прикуривателя, чтобы помочь владельцам быстро диагностировать и заменить элементы электрической системы автомобиля.
Функции предохранителей и реле в Toyota Harrier U60 могут варьироваться в зависимости от года выпуска, модели двигателя и комплектации электрики вашего кроссовера.
Блок предохранителей в салоне

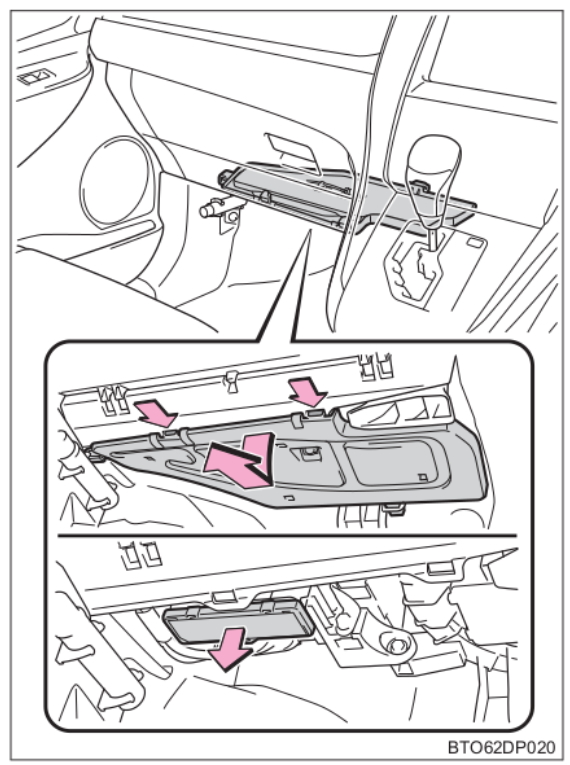

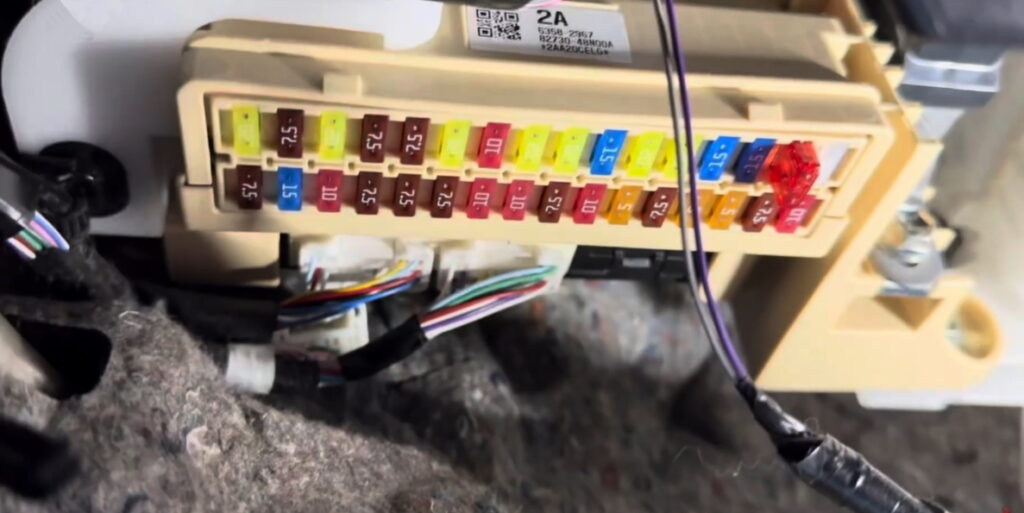

Блок с предохранителями и реле в интерьере Toyota Harrier 3 размещен под приборной панелью слева от руля, непосредственно под бардачком. Это удобное расположение позволяет легко получить доступ для проверки и замены элементов.
Чтобы добраться до блока, снимите защитный пластиковый кожух. Внешний вид самого блока предохранителей будет примерно таким, как показано ниже.

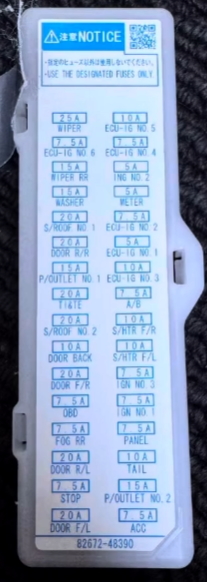

Всегда проверяйте назначения предохранителей по схеме на внутренней стороне крышки блока для точной идентификации в вашей Toyota Harrier 2014-2019.
Расшифровка предохранителей и реле блока в салоне Toyota Harrier 3
| STOP — Лампы стоп-сигнала |
| S/ROOF — Люк |
| AM1 — Предохранители: «IG1 NO.1», «IG1 NO.2», «IG1 NO.3», «ACC» |
| OBD — Диагностический разъем |
| D/L NO.2 — До Октября 2015: Центральный замок, блок управления электро оборудованием кузова |
| FOG RR — Задний противотуманный свет |
| D/L BACK — Центральный замок (дверь багажного отсека) |
| P/OUTLET NO.1 — Розетка (прикуриватель) |
| DOOR D — Стеклоподъемник с водительской стороны |
| DOOR R/R — Задний правый стеклоподъемник |
| DOOR R/L — Задний левый стеклоподъемник |
| WIPER — Стеклоочиститель |
| WASHER — Передний омыватель стекла, задний омыватель стекла |
| GAUGE — Лампы заднего хода, внутреннее зеркало с автоматическим затемнением, система контроля слепых зон (Blind Spot Monitor) |
| WIP FR — Стеклоочиститель |
| SFT LOCK-ACC — Блокировка селектора коробки передач |
| ACC — Розетки, аудио система, зеркала с электроприводом, блок управления электро оборудованием кузова, часы, датчик тока |
| PANEL — Выключатель VSC OFF, комбинация приборов, выключатель BSM, выключатель полного привода, выключатель обогрева зоны покоя щеток, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, системы помощи при парковке, выключатели подогрева сидений, розетки, выключатель привода двери багажника, блок управления кондиционером, выключатель обогрева заднего стекла, аудио система, кнопки на руле, подсветка подстаканников |
| TAIL — Габаритный свет, освещение номерного знака, противотуманный свет |
| D/L NO.2 — С Октября 2015: Центральный замок, блок управления электро оборудованием кузова |
| EPS-IG — Усилитель рулевого управления |
| ECU-IG NO.1 — Полный привод (Dynamic Torque Control), датчик положения руля, комбинация приборов, селектор коробки передач |
| ECU-IG NO.2 — Блок управления электро оборудованием кузова, система беспроводного управления, блокировка селектора коробки передач, интеллектуальная система входа и запуска, люк, аудио система, привод двери багажника, система контроля давления в шинах, система контроля слепых зон (Blind Spot Monitor), система контроля полос движения (LDA) |
| HTR-IG — Кондиционер, обогрев заднего стекла |
| S-HTR LH — Подогрев левого сиденья |
| S-HTR RH — Подогрев правого сиденья |
| IGN — Топливный насос, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, лампы стоп-сигнала, блокировка руля |
| A/B — Подушки безопасности, система классификации переднего пассажира |
| METER — Комбинация приборов |
| ECU-IG NO.3 — Генератор, ABS/VSC, обогрев зоны покоя щеток, лампы стоп-сигнала, предохранители: «FAN NO.1», «FAN NO.2», «FAN NO.3», «HTR», «PTC», «DEF», «DEICER» |
За функционирование прикуривателя отвечает предохранитель с маркировкой P/OUTLET, который часто выходит из строя при перегрузке.

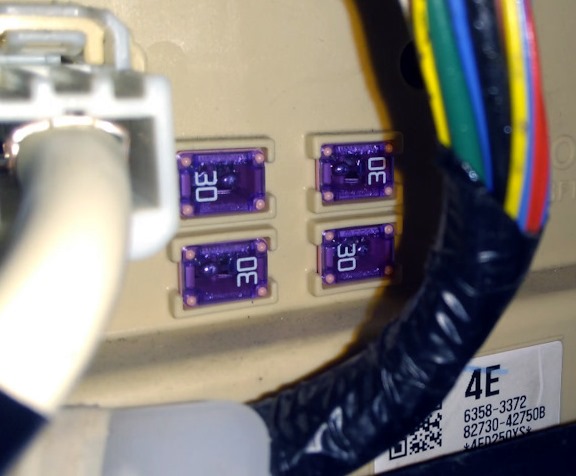

На обратной стороне блока монтируются дополнительные предохранители для ключевых систем автомобиля.
Схема дополнительных предохранителей
Обозначения дополнительных предохранителей в салоне
- 30A P/SEAT F/L — Электропривод левого сиденья
- 30A PBD — Электропривод двери багажника
- 30A P/SEAT F/R — Электропривод правого сиденья
- 30A P/W-MAIN — Передние стекло подъемники, блок управления стекло подъемниками
Предохранители и реле под капотом Toyota Harrier 3
Основной блок предохранителей и реле

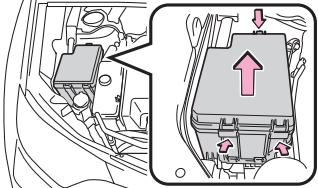

Этот блок установлен в левой секции моторного отсека Toyota Harrier третьего поколения, рядом с аккумулятором, для защиты высокомощных цепей.

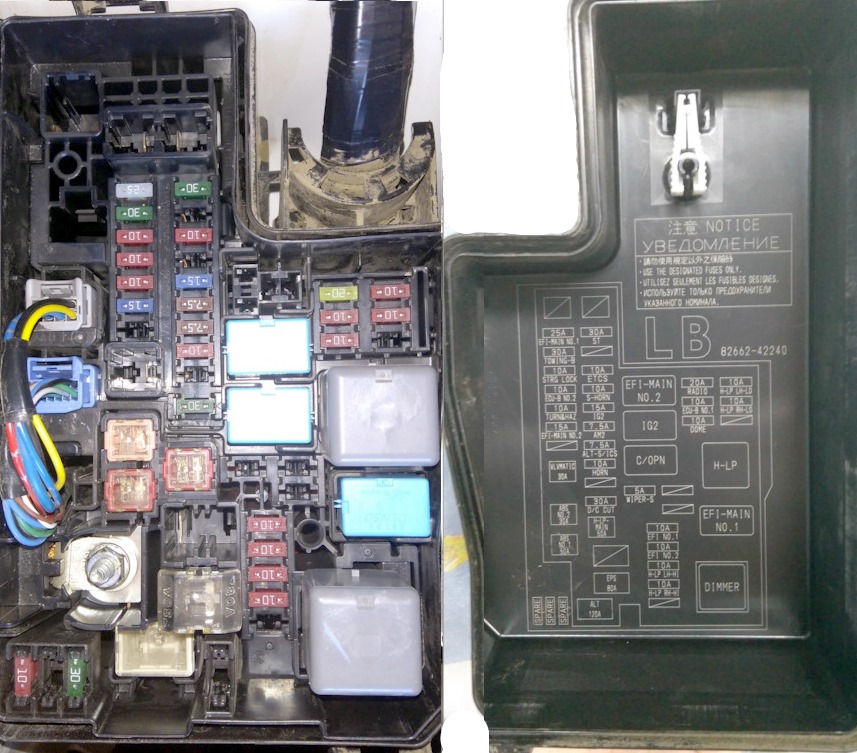

Фото расположения блока под капотом

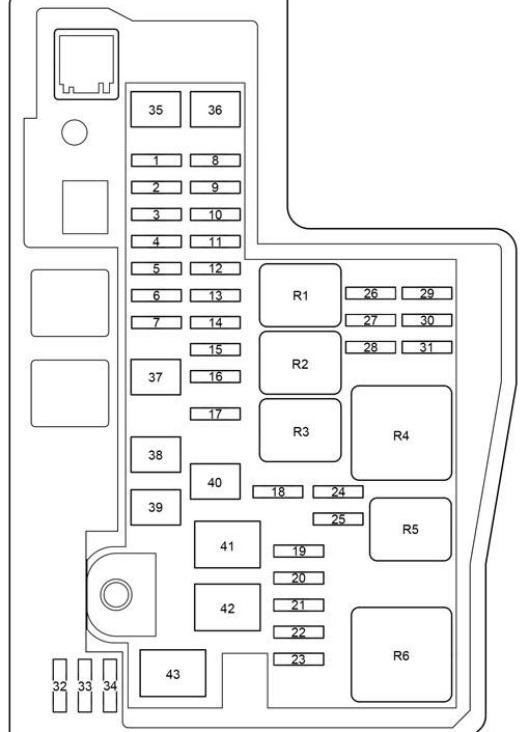

Схема блока предохранителей под капотом
Расшифровка предохранителей и реле основного блока под капотом Toyota Harrier U60
| 1 | 20A EFI-MAIN NO.1 — 2AR-FE: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2» |
| 25A EFI-MAIN NO.1 — 3ZR-FE, 3ZR-FAE: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2» | |
| 30A EFI-MAIN NO.1 — Дизель: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач, предохранитель: «EFI NO.3» | |
| 2 | 30A TOWING-B — Разъем прицепа |
| 3 | 10A STRG LOCK — Блокировка руля |
| 4 | 10A ECU-B NO.2 — Кондиционер, комбинация приборов, интеллектуальная система входа и запуска, потолочный модуль |
| 5 | 10A TURN&HAZ — Комбинация приборов |
| 6 | 20A EFI-MAIN NO.2 — 2AR-FE: Датчик расхода воздуха, топливный насос, задний кислородный датчик |
| Дизель: предохранители: «EFI NO.1», «EFI NO.2» | |
| 15A EFI-MAIN NO.2 — 3ZR-FE, 3ZR-FAE: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 7,5A EFI-MAIN NO.2 — С Октября 2015: 2WW: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 7 | 20A ST NO.2 — До Октября 2015: Система запуска |
| 30A D/L NO.1 — С Октября 2015: Дверь багажника, комбинация приборов, двойная блокировка, интеллектуальная система входа и запуска, противотуманный свет, стеклоочиститель и омыватель, фары, иммобилайзер, освещение салона, стеклоподъемники, задний противотуманный свет, индикатор ремня безопасности, подушки безопасности, система запуска, блокировка руля, противоугонная система, система контроля давления в шинах, система беспроводного управления | |
| 8 | 30A ST — Система запуска |
| 30A ST NO.1 — Система запуска | |
| 9 | 30A AMP — Аудио система |
| 30A AMP/BBC NO.3 — С Октября 2015: Аудио система | |
| 10 | 10A ETCS — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 30A FUEL PMP — С Октября 2015: 2WW: Топливный насос | |
| 11 | 10A S-HORN — До Октября 2015: Противоугонная система |
| 30A BBC NO.2 — С Октября 2015 (без телематической системы): Система старт-стоп | |
| 7,5A MAYDAY — С Октября 2015: Телематическая система | |
| 12 | 15A IG2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «METER», «IGN», «A/B» |
| 13 | 7,5A AM2 — Система запуска, предохранитель: «IG2» |
| 14 | 7,5A ALT-S/ICS — Датчик тока, генератор |
| 15 | 10A HORN — Звуковой сигнал |
| 16 | 25A EDU — Дизель: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 20A ST NO.2 — С Октября 2015: 3ZR-FAE: Система запуска | |
| 10A S-HORN — С Октября 2015: Противоугонная система | |
| 17 | 30A D/C CUT — Предохранители: «DOME», «ECU-B NO.1», «RADIO» |
| 18 | 5A WIPER-S — Переключатель стеклоочистителя, датчик тока, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 19 | 10A EFI NO.1 — 3ZR-FE: Датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 10A EFI NO.1 — 3ZR-FAE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 10A EFI NO.1 — 2AR-FE: Датчик расхода воздуха, VSV, ACIS VSV | |
| 10A EFI NO.1 — 1AD-FTV: Датчик расхода воздуха, масляный клапан, EDU, ADD FUEL VLV, EGR, система старт-стоп, свечи накала | |
| 10A EFI NO.1 — 2AD-FTV, 2AD-FHV: EDU, ADD FUEL VLV, EGR, датчик расхода воздуха, VNT E-VRV | |
| 7,5A EFI NO.1 — С Октября 2015: 2WW: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 20 | 10A EFI NO.2 — 3ZR-FAE: Датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система старт-стоп |
| 10A EFI NO.2 — 2AR-FE: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 10A EFI NO.2 — 3ZR-FE, 2AD-FTV, 2AD-FHV: Датчик расхода воздуха | |
| 15A EFI NO.2 — С Октября 2015: 2WW: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 21 | 10A H-LP LH-HI — Дальний левый свет, индикатор дальнего света |
| 22 | 10A H-LP RH-HI — Дальний правый свет |
| 23 | 7,5A EFI NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 20A EFI NO.3 — С Октября 2015: 2WW: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 24 | — |
| 25 | — |
| 26 | 20A RADIO — Радио и аудио система |
| 27 | 10A ECU-B NO.1 — Блок управления электро оборудованием кузова, система беспроводного управления, датчик положения руля, центральный замок, часы, электропривод двери багажника, система контроля давления в шинах |
| 28 | 10A DOME — Освещение салона, освещение багажного отсека, персональное освещение |
| 29 | 10A H-LP LH-LO — До Октября 2015: Галогеновые лампы: Ближний левый свет, корректор фар С Октября 2015: Ближайний левый свет, корректор фар |
| 15A H-LP LH-LO — До Октября 2015: HID: Ближний левый свет, корректор фар | |
| 30 | 10A H-LP RH-LO — До Октября 2015: Галогеновые лампы: Ближний правый свет С Октября 2015: Ближний правый свет |
| 15A H-LP RH-LO — До Октября 2015: HID: Ближний правый свет | |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | 50A FUEL HTR — С Октября 2015: 2WW: Подогрев топлива |
| 36 | 40A BBC — Система старт-стоп |
| 37 | 30A VLVMATIC — Система VALVEMATIC |
| 50A EFI MAIN — С Октября 2015: 2WW: ABS, круиз-контроль, система помощи при спуске с горы, система помощи при старте в гору, система старт-стоп, система панорамного обзора, динамический радар круиз-контроля, TRC, VSC | |
| 38 | 30A ABS NO.2 — VSC, ABS |
| 39 | 50A ABS NO.2 — VSC, ABS |
| 40 | 50A H-LP-MAIN — Предохранители: «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» |
| 41 | 80A GLOW — Свечи накала |
| 42 | 80A EPS — Электро усилитель рулевого управления |
| 43 | 120A ALT — До Октября 2015: Бензин: Предохранители: «STOP», «S/ROOF», «AM1», «OBD», «D/L NO.2», «FOG RR», «D/L BACK», «P/OUTLET NO.1», «DOOR D», «DOOR R/R», «DOOR R/L», «WIP RR», «WSH», «GAUGE», «WIP FR», «SFT LOCK-ACC», «P/OUTLET NO.2», «ACC», «PANEL», «TAIL», «D/L NO.2», «EPS-IG», «ECU-IG NO.1», «ECU-IG NO.2», «HTR-IG», «S-HTR LH», «S-HTR RH», «IGN», «A/B», «METER», «ECU-IG NO.3» |
| 140А ALT — До Октября 2015: Дизель, (3ZR-FAE с Апреля 2015): С Октября 2015: Кроме 2WW: Предохранители: «ABS NO.1», «ABS NO.2», «RDI FAN», «FAN NO.1», «S/HTR R/L», «DEICER», «FOG FR», «S/HTR R/R», «CDS FAN», «FAN NO.2», «HTR», «STV HTR», «TOWING-ALT», «HWD NO.1», «HWD NO.2», «H-LP CLN», «DRL», «PTC HTR NO.1», «PTC HTR NO.2», «PTC HTR NO.3», «DEF», «NOISE FILTER», «STOP», «S/ROOF», «AM1», «OBD», «D/L NO.2», «FOG RR», «D/L BACK», «P/OUTLET NO.1», «DOOR D», «DOOR R/R», «DOOR R/L», «WIP RR», «WSH», «GAUGE», «WIP FR», «SFT LOCK-ACC», «P/OUTLET NO.2», «ACC», «PANEL», «TAIL», «D/L NO.2», «EPS-IG», «ECU-IG NO.1», «ECU-IG NO.2», «HTR-IG», «S-HTR LH», «S-HTR RH», «IGN», «A/B», «METER», «ECU-IG NO.3» | |
| Реле в основном блоке под капотом | |
| R1 | Блок управления двигателем (EFI-MAIN NO.2) |
| R2 | Зажигание (IG2) |
| R3 | Дизель: Блок управления двигателем (EDU), Бензин: Топливный насос (C/OPN), 2WW: Топливный насос (FUEL PMP) |
| R4 | До Октября 2015: Фары (H-LP), С Октября 2015: Диммеръ |
| R5 | Блок управления двигателем (EFI-MAIN NO.1) |
| R6 | До Октября 2015: Диммер |
| С Октября 2015: Кроме 2AR-FE: Фары (H-LP), 2AR-FE: Фары / дневные ходовые огни (H-LP/DRL) | |
Дополнительный блок реле под капотом

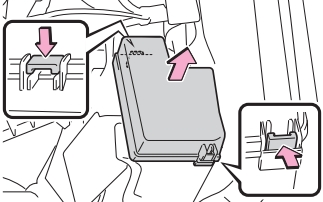

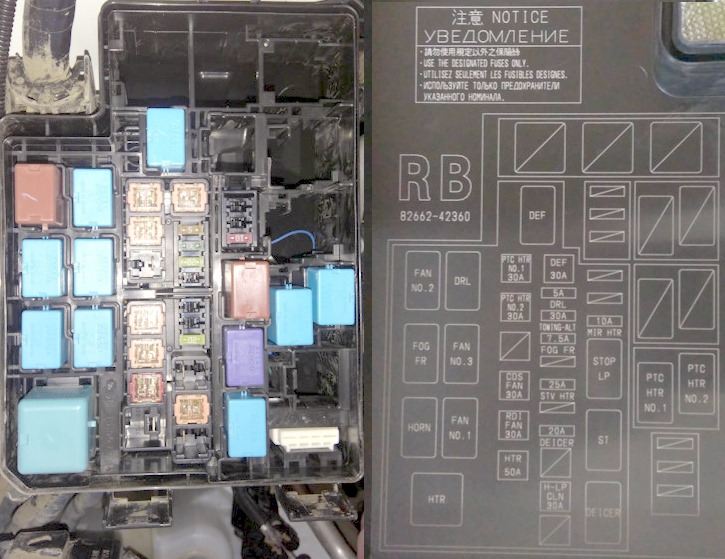

Этот блок реле расположен справа в моторном отсеке Toyota Harrier 2014-2019, отвечая за управление вентиляторами, обогревателями и другими вспомогательными системами.
Фото блока реле справа под капотом

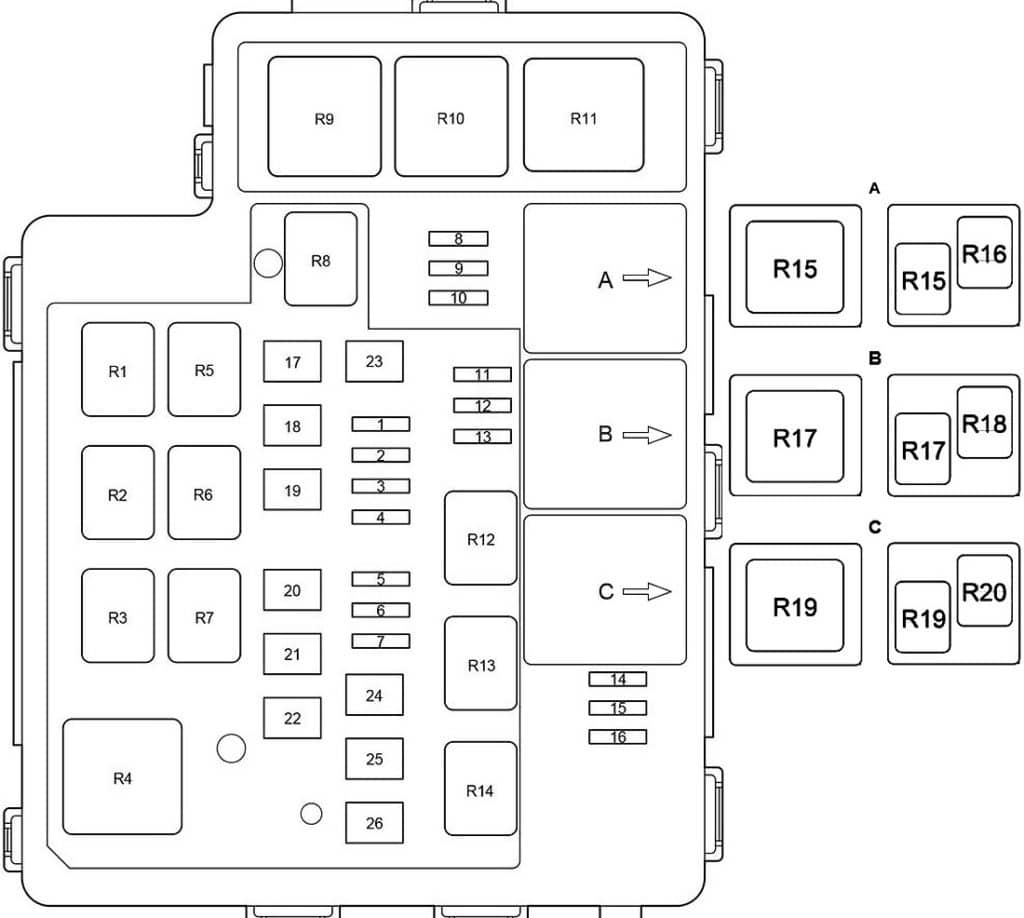

Схема блока реле
Описание предохранителей блока реле под капотом
| 1 | 5A DRL — Дневные ходовые огни |
| 2 | 30A TOWING-ALT — Разъем прицепа |
| 3 | 7,5A FOG FR — Противотуманный свет, индикатор противотуманного света |
| 4 | 10A NOISE FILTER — Помехоподавляющий фильтр |
| 5 | 25A STV HTR — Вспомогательный отопитель |
| 6 | 10A S/HTR R/R — С Октября 2015: Подогрев заднего сиденья |
| 7 | 20A DEICER — Обогрев зоны покоя щеток |
| 10A S/HTR R/L — С Октября 2015: Подогрев заднего сиденья | |
| 8 | CDS FAN NO.2 — С Октября 2015: Дизель: Вентилятор системы охлаждения |
| 9 | — |
| 10 | 5A RDI FAN NO.2 — С Октября 2015: Дизель: Вентилятор системы охлаждения |
| 11 | — |
| 12 | — |
| 13 | 10A MIR HTR — Обогрев зеркал, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | 50A PTC HTR NO.1 — 600W, 840W: Вспомогательный отопитель |
| 30A PTC HTR NO.1 — 330W: Вспомогательный отопитель | |
| 18 | 50A PTC HTR NO.2 — 840W: Вспомогательный отопитель |
| 30A PTC HTR NO.2 — 330W: Вспомогательный отопитель | |
| 19 | 50A PTC HTR NO.2 — 840W: Вспомогательный отопитель |
| 30A PTC HTR NO.2 — 330W: Вспомогательный отопитель | |
| 20 | 30A CDS FAN — Вентилятор системы охлаждения |
| 40A CDS FAN — С Октября 2015: 2WW: Вентилятор системы охлаждения | |
| 50A FAN NO.2 — С Октября 2015 : Прицеп + Дизель: Вентилятор системы охлаждения | |
| 21 | 30A RDI FAN — Вентилятор системы охлаждения |
| 40A RDI FAN — С Октября 2015: 2WW: Вентилятор системы охлаждения | |
| 50A FAN NO.1 — С Октября 2015: Прицеп + Дизель: Вентилятор системы охлаждения | |
| 22 | 50A HTR — Кондиционер |
| 23 | 30A DEF — Обогрев заднего стекла, предохранитель: «MIR HTR» |
| 24 | 50A HWD NO.2 — Обогрев лобового стекла |
| 25 | 30A H-LP CLN — Очистители фар |
| 26 | 50A HWD NO.1 — Обогрев лобового стекла |
| Реле в блоке реле | |
| R1 | Вентилятор системы охлаждения (FAN NO.2) |
| R2 | Передний противотуманный свет (FOG FR) |
| R3 | Звуковой сигнал |
| R4 | Отопитель (HTR) |
| R5 | Дневные ходовые огни (DRL) |
| R6 | Вентилятор системы охлаждения (FAN NO.3) |
| R7 | Вентилятор системы охлаждения (FAN NO.1) |
| R8 | Обогрев заднего стекла (DEF) |
| R9 | Вспомогательный отопитель (PTC HTR NO.1) |
| R10 | Вспомогательный отопитель (PTC HTR NO.2) |
| Обогрев лобового стекла (HWD NO.1) | |
| R11 | Вспомогательный отопитель (PTC HTR NO.3) |
| Обогрев лобового стекла (HWD NO.2) | |
| R12 | Лампы стоп-сигнала (STOP LP) |
| R13 | Стартер (ST), (ST NO.1) |
| R14 | Обогрев зоны покоя щеток (DEICER) |
| Подогрев руля (STRG HTR) | |
| Обогрев зоны покоя щеток / подогрев руля (DEICER/STRG HTR) | |
| A | |
| R15 | С Октября 2015: Прицеп + Дизель: Вентилятор системы охлаждения (FAN NO.1), Подогрев заднего сиденья (S/HTR R/L) |
| R16 | С Октября 2015: Подогрев заднего сиденья (S/HTR R/R) |
| B | |
| R17 | С Октября 2015: Прицеп + Дизель: Вентилятор системы охлаждения (FAN NO.2), Обогрев сопел омывателя стекла (WSH NZL HTR) |
| R18 | Стартер (ST NO.2) |
| C | |
| R19 | 330W: Вспомогательный отопитель (PTC HTR NO.1) |
| 600W: Вспомогательный отопитель (PTC HTR NO.3) | |
| R20 | Вспомогательный отопитель (PTC HTR NO.2) |
Это полный обзор системы предохранителей и реле для Toyota Harrier 3 поколения (U60). Если у вас есть дополнения или вопросы по замене элементов, делитесь в комментариях ниже.
