Toyota Gaia производилась в период с 1998 по 2004 год, включая модели 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годов выпуска. За эти годы автомобиль претерпел несколько обновлений и рестайлингов. В этой статье мы подробно разберем расположение электронных блоков управления, схемы предохранителей и реле Toyota Gaia, включая фото-иллюстрации и детальные описания. Особое внимание уделим предохранителю прикуривателя, а также ключевым элементам электрики для ремонта и диагностики Toyota Gaia.
Всегда проверяйте назначение компонентов по схемам на крышке вашего блока предохранителей Toyota Gaia.
Блоки в салоне
Расположение
Схема размещения блоков предохранителей и реле в интерьере Toyota Gaia
Описание элементов
- реле топливного насоса,
- электронный блок управления двигателем,
- приемник дистанционного управления центральным замком (с 04.2001 г.),
- блок управления камерой заднего обзора (до 04.2000 г.),
- центральный монтажный блок,
- усилитель аудиосистемы (до 04.2001 г.),
- ТВ-тюнер (до 04.2000 г.),
- блок управления камерой заднего обзора (с 04.2001 г.),
- блок реле №1 (R/B №1),
- реле заднего отопителя,
- монтажный блок под приборной панелью,
- реле центрального замка (до 04.2001 г.),
- блок реле в нижней части передней стойки,
- реле АСС,
- CD-чейнджер (до 04.2001 г.),
- датчик замедления,
- блок управления SRS,
- блок управления системой парковки,
- электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).
Блок предохранителей
Основной монтажный блок предохранителей салона Toyota Gaia расположен в нижней части торпедо, за съемной защитной панелью, обеспечивая легкий доступ для замены.
Пример схемы с крышки блока предохранителей Toyota Gaia
Детальная схема блока в салоне Toyota Gaia
Расшифровка предохранителей
| 1 | 7,5A TURN — Индикаторы указателей поворота |
| 2 | 7,5A IDLE UP — Электронный блок управления двигателем |
| 3 | 30A DOOR — Замки дверей |
| 4 | 7,5A STARTER — Электронный блок управления двигателем |
| 5 | 10A TAIL — Габариты подсветка номера |
| 6 | 20A WIPER — Стеклоочистители и стеклоомыватели |
| 7 | 10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода |
| 8 | 15A METER АС — Кондиционер и отопитель |
| 9 | 15A STOP — Стоп-сигналы, дополнительный стоп-сигнал |
| 10 | 15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами |
| 11 | 7,5A IG — Электронный блок управления двигателем |
| 12 | 30A RR DEF — Обогреватель заднего стекла |
| 13 | 10A RR HEATER — Задний отопитель |
| 14 | 15A FR FOG — Передние противотуманные фары |
| 40А AM1 — Группа питания контактор замков зажигания | |
| 30А POWER — Стеклоподъемники |
Предохранитель прикуривателя в Toyota Gaia обозначен номером 10 и имеет номинал 15А, отвечая за питание розетки и связанные функции.
Блоки под капотом
Расположение

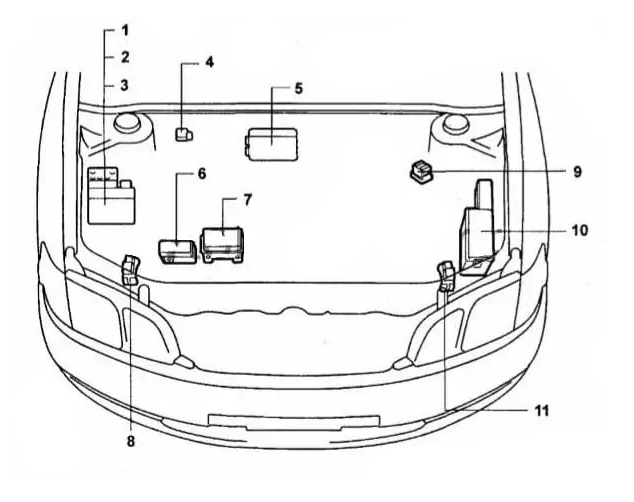

Схема размещения блоков под капотом Toyota Gaia
Назначение компонентов
- модулятор ABS (до 04.2001 г.),
- модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),
- модулятор ABS (4WD, с 04.2001 г.),
- датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),
- усилитель форсунок (1AZ-FSE),
- блок реле №7 (R/B №7) (кроме ЗС-ТЕ),
- блок реле (R/B №5) №5 (ЗС-ТЕ),
- правый передний датчик SRS,
- реле свечей накаливания (ЗС-ТЕ),
- монтажный блок предохранителей и реле №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),
- левый передний датчик SRS.
Блок предохранителей и реле
Этот блок предохранителей и реле Toyota Gaia установлен в левой секции моторного отсека, рядом с аккумулятором, для удобства обслуживания электрических систем двигателя.
Схема блока под капотом
Описание предохранителей и реле
| AM 2 — Замок зажигания | 30 А |
| AM 2, FUEL HTR — Замок зажигания, подогреватель топлива | 30 А |
| RAD №1 — Магнитола | 15 А |
| PWR 2 — Стекло подъемники водителя | 30 А |
| ALT-S — Генератор | 5 А |
| DOME — Освещение салона, лампы местного освещения, подсветка багажного отделения, часы | 10 А |
| HEAD (LH) — Передние фары (левая) | 15 А |
| HEAD (RH) — Передние фары (правая) | 15 А |
| EFI — Система впрыска топлива | 15 А |
| HORN — Звуковой сигнал | 10 А |
| HORN, HAZ — Звуковой сигнал, аварийная сигнализация | 15 А |
| ACC SOCKET, PWR OUTLET — Розетка (багажника) | 15 А |
| EFI — Реле системы впрыска | |
| ST — Реле стартера | |
| HORN — Реле сигнала | |
| HEAD — Реле фар | |
| ENG MAIN — Главное реле двигателя | |
| FAN — Реле вентилятора радиатора | |
| HTR — Реле обогревателя | |
| ALT — Генератор | 120А |
| HTR — Отопитель | 50А |
| ABS — АБС | 60А |
Блок реле 1
Фото примера расположения блока реле №1 в Toyota Gaia
Расшифровка реле блока №1
- ABS — реле системы АБС
- ABS MTR — реле мотора системы АБС
- HEAD LO — Предохранитель фар
Блок реле 2
Некоторые дополнительные реле и элементы электрики в Toyota Gaia могут быть установлены отдельно, вне основных монтажных блоков, для оптимизации схемы.
