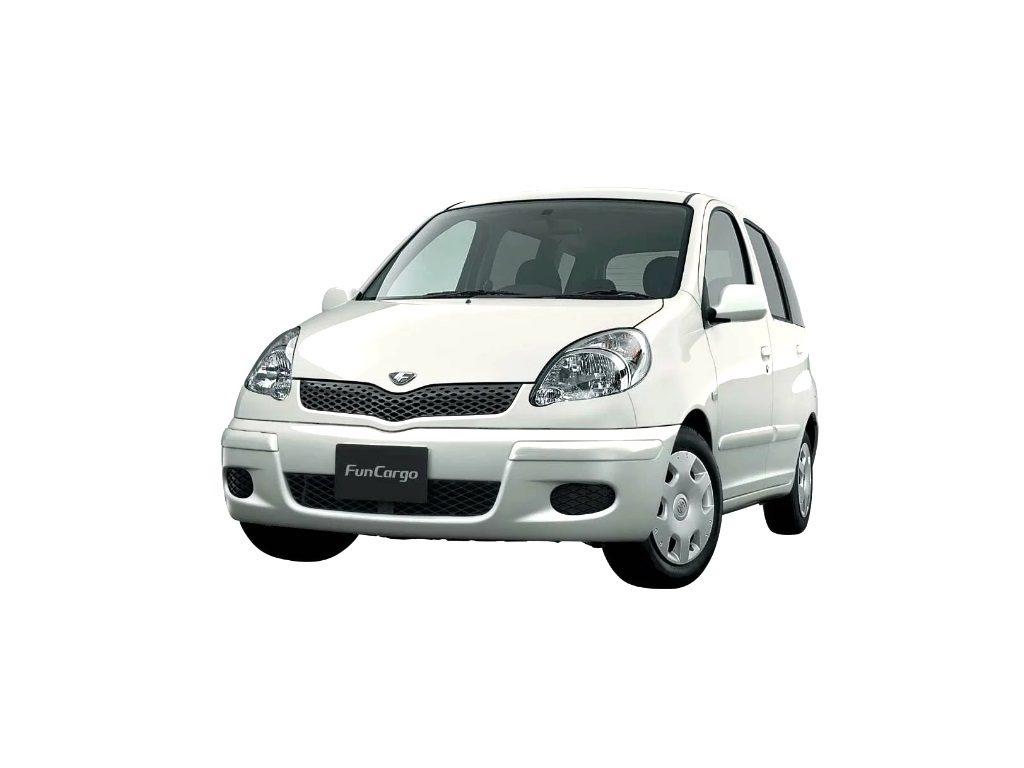

toyota funcargo.jpg

Предохранители и реле Toyota FunCargo

Toyota Funcargo — компактный пассажирский минивэн первого поколения, производившийся в 1999, 2000, 2001, 2002, 2003, 2004, 2006 и 2007 годах. На европейском рынке эта модель известна как Toyota Yaris Verso или Verso-S (Версо-С). В этой статье представлена подробная информация о расположении электронных блоков управления, функциях предохранителей и реле для Toyota Funcargo, включая схемы блоков предохранителей, электрические цепи и фото-иллюстрации их размещения. Особое внимание уделено предохранителю прикуривателя. Эти данные также пригодятся владельцам моделей Toyota bB (тойота бб) и Scion xB, поскольку они используют аналогичные электрические схемы и системы предохранителей.

Toyota Funcargo

Конфигурация и размещение блоков могут варьироваться в зависимости от региона комплектации и года выпуска вашего автомобиля.

Блоки в салоне

Расположение

Общая схема размещения блоков в интерьере

Расположение блоков в салоне Ярис 1

Описание

  1. Реле переднего противотуманного света
  2. Реле обогрева заднего стекла
  3. Реле габаритного света
  4. Блок предохранителей
  5. Ресивер блокировки дверей
  6. Реле активного освещения
  7. Реле дневных ходовых огней
  8. Реле блокировки дверей
  9. Усилитель кондиционера
  10. Усилитель вспомогательного отопителя PTC
  11. Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
  12. Центральный блок подушек безопасности
  13. Усилитель транспондера ключа

Блок предохранителей и реле

Этот блок размещен под приборной панелью за защитной крышкой, на схеме он отмечен номером 17.

Левый руль

Пример расположения блока в салоне

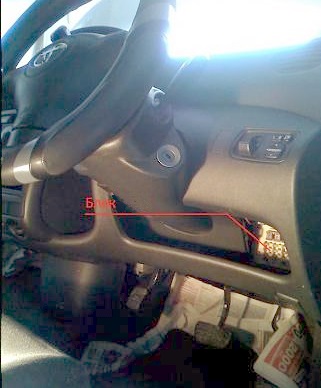

Правый руль

Расположение правый руль

Фото — пример исполнения

Фото пример

Схема

diagram fuse box toyota p10

Обозначение

1 10А GAUGE — Приборная панель, ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, центральный замок, модуль управления дверями, ECU двигателя, ECU трансмиссии, DRL, предупреждающий сигнал, люк, стеклоподъемники, блокировка селектора АКПП, поворотники, аварийка, обогреватель
2 10А DEF RLY — Обогрев заднего стекла, подогрев зеркал
20А DEF — Обогрев заднего стекла, подогрев зеркал
3 25А D/L — Центральный замок, модуль управления дверями
4 7,5А TAIL — Передний ПТФ, фары, корректор фар, предупреждающий сигнал, задний ПТФ, габаритные огни
5  —
6 20А WIPER — Очистители и омыватель лобового стекла, задний очиститель и омыватель, центральный замок
7 7,5А ECU−B — Фары, задний ПТФ
8 15А FOG — Передний противотуманный свет
9 15А ACC — Прикуриватель, часы, приборы, предупреждающий сигнал, многофункциональный дисплей, розетка, аудиосистема, электрорегулировка зеркал
10 7,5А ECU−IG — ABS, подсветка салона, многофункциональный дисплей, PTC-обогреватель, вентилятор охлаждения, SRS, обогреватель
11 7,5А OBD — Диагностический порт OBD
12 10А HAZ — Поворотники, аварийная сигнализация
13 7,5А A.C — Кондиционер, обогреватель
14 10А S-HTR — Подогрев сидений
15  —
16 10А STOP — ECU двигателя, ECU трансмиссии, блокировка селектора АКПП, стоп-сигналы
17 50А AM1 — Предохранители: «ACC», «GAUGE», «DEF» («DEF RLY»), «S-HTR», «WIPER», «ECU−IG»
18 30А POWER — Стеклоподъемники, люк
19 40А HTR — Кондиционер, обогреватель
20 30А DEF — Обогрев заднего стекла, подогрев зеркал
Реле
R1 Обогреватель
R2 Аварийная сигнализация (поворотники)
R3 Силовое реле (стеклоподъемники, люк)
R4 Топливный насос (Circuit Opening (C/OPN))

Предохранитель прикуривателя (номер 9, 15А) отвечает за его работу; дополнительный предохранитель расположен в моторном отсеке.

Блоки под капотом

Расположение

Общая схема размещения блоков в моторном отсеке

Схема блоков под капотом

Назначение

  1. Блок силовых предохранителей
  2. Дополнительный блок предохранителей
  3. Блок предохранителей и реле
  4. Блок управления ABS

Блок силовых предохранителей

Расположен на положительном клемме аккумулятора в форме высокомощных плавких вставок.

Схема

Схема силового блока

Расшифровка

  1. 60А MAIN — Предохранители: «EFI», «DOME», «HORN», «ST», «AM2», «H−LP LH», «H−LP RH», «H−LP LH (HI)», «H−LP RH (HI)», «H−LP LH (LO)», «H−LP RH (LO)»
  2. 80А — Система «START/STOP»
  3. ALT 100/120A — Предохранители: «ECU−B», «TAIL», «D/L», «OBD», «RDI», «AM1», «HAZ», «HTR», «HTR-SUB1», «POWER», «STOP», «DEF», Система зарядки
  4. 60А ABS — АБС

Дополнительный блок

Схема

Схема дополнительного блока

Описание

1 10А H-LP HI RH — Фары (дневные ходовые огни)
2 10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1 Фары
R2 Диммер (DIM)
R3  —

Блок предохранителей и реле

Этот блок установлен в левой секции моторного отсека, поблизости от аккумуляторной батареи.

Фотография

Фото пример блока под капотом

Схема

Схема блока под капотом тойота витц 1

Обозначение

1 15A DOME — Часы, приборы, центральный замок, фары, подсветка салона, предупреждающий сигнал, многофункциональный дисплей, аудиосистема, модуль управления дверями
2 15A EFI — ECU двигателя, иммобилайзер, ECU трансмиссии
3 15A HORN — Гудок
4 15A AM2 — Система зарядки, приборы, ECU двигателя, иммобилайзер, ECU трансмиссии, многофункциональный дисплей, SRS, зажигание
5 30A ST — Система пуска двигателя
6  —
7 10A H−LP LH — Левая фара, корректор фар
8 10A H−LP RH — Правая фара, корректор фар
9 15A P/POINT — Розетка
10 Запасной предохранитель
11 Запасной предохранитель
12 Запасной предохранитель
13  —
14  —
15 30A RDI — Вентилятор охлаждения двигателя
16 50A HTR SUB1 — PTC-обогреватель
17  —
Реле
R1 Вентилятор охлаждения двигателя
R2 Вентилятор охлаждения двигателя
R3 Стартер
R4  —
R5 Розетка
R6 PTC-обогреватель
R7 EFI
R8 Муфта компрессора кондиционера
R9 Гудок

Блок АБС

Схема

Схема блока АБС под капотом

Описание

  • 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
  • А — нет (модели без VSC); реле ABS MTR (модели с VSC)
  • В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
  • С — реле ABS SOL (модели без VSC); нет (модели с VSC).
