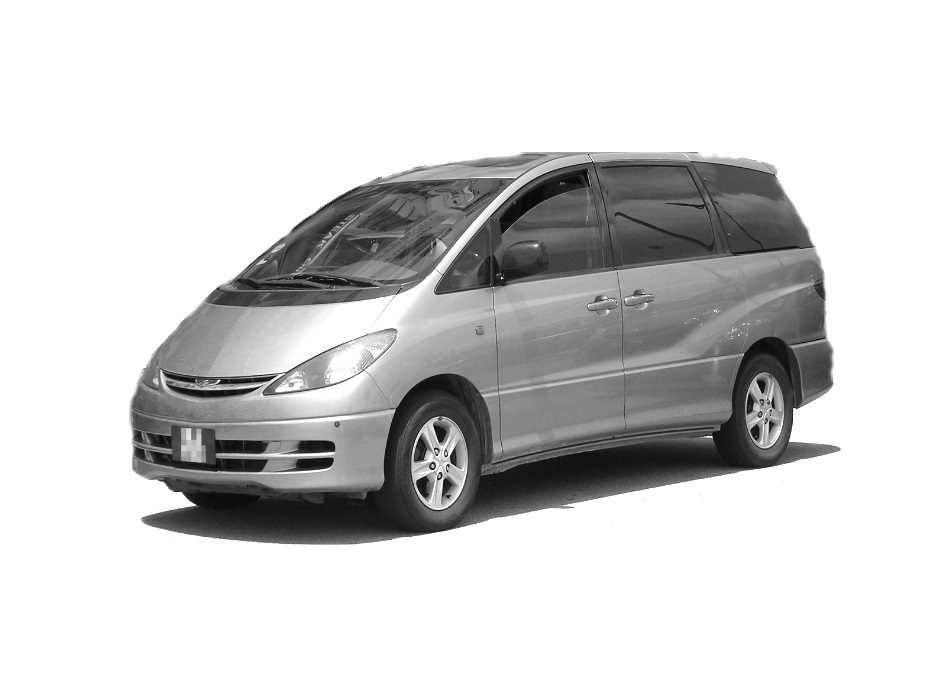

Toyota Estima второго поколения производилась в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. В Европе эта модель известна как Toyota Previa 2 поколения. В этой статье мы подробно разберем расположение электронных блоков управления, назначение предохранителей и реле для Toyota Estima Previa, включая схемы блоков предохранителей, фото-иллюстрации и примеры исполнения. Особое внимание уделим предохранителю прикуривателя, диагностике fuse box и типичным неисправностям систем автомобиля Toyota Estima 2000-2006 годов.
Положение блоков и функции их элементов могут варьироваться в зависимости от региона поставки, года выпуска и комплектации вашего Toyota Estima Previa. Всегда проверяйте данные по схемам на крышке блока предохранителей для точной идентификации.
Блоки предохранителей в салоне Toyota Estima
Местоположение блоков

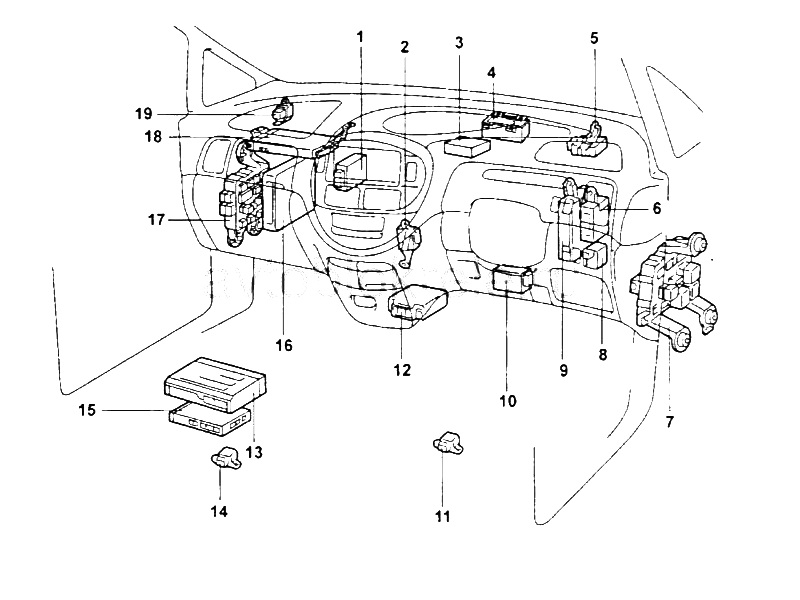

Общая схема расположения fuse box в интерьере
Подробное описание компонентов
- усилитель отопителя (модели с кондиционером ручного типа до 05.2003)
- контроллер камеры (модели до 05.2003 года)
- контроллер камеры (модели с 05.2003 года)
- центральный монтажный блок предохранителей
- электронный модуль парковочного ассистента
- электронный блок круиз-контроля
- монтажный блок на стороне водителя
- звуковой сигнализатор
- электронный блок ABS-системы
- усилитель кондиционера (модели с ручным управлением до 05.2003)
- датчики бокового ускорения и замедления (до 05.2003)
- электронный блок SRS
- модуль навигационной системы
- датчики бокового ускорения и замедления (с 05.2003)
- ТВ-тюнер (модели 05.2001–05.2003)
- электронный блок управления двигателем ECU
- монтажный блок на стороне пассажира
- ТВ-тюнер (до 05.2001), 19 — релейный блок отопителя

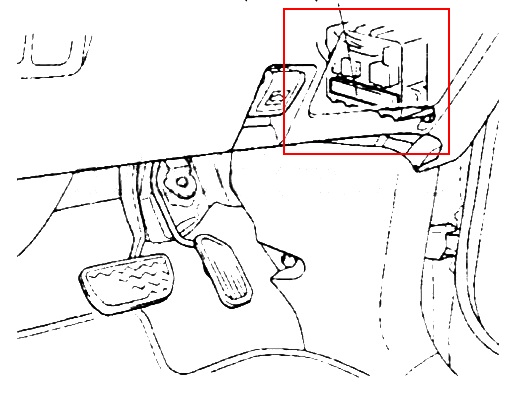

Блок предохранителей у водительского места

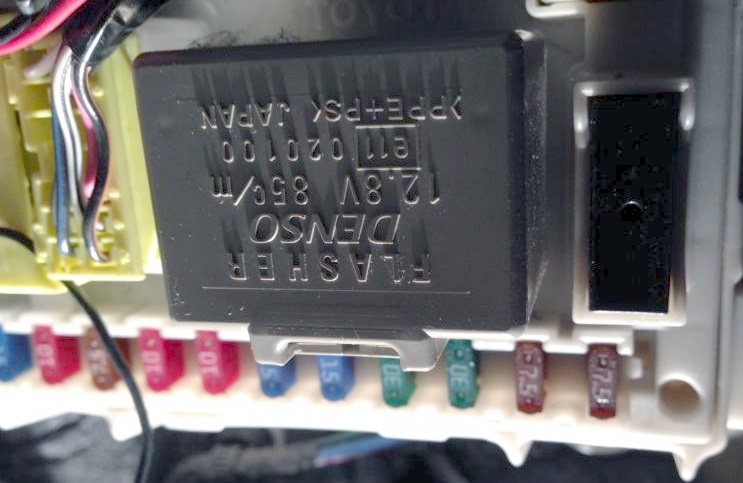

Фото-иллюстрация блока

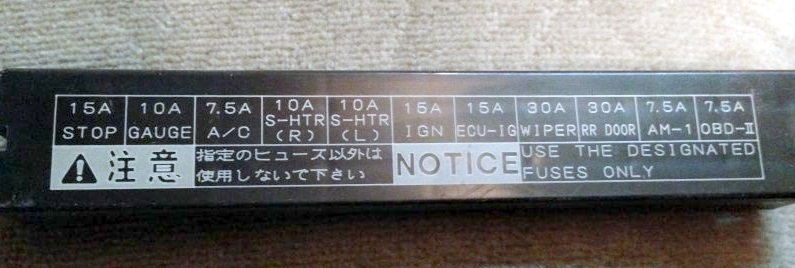

Схема на крышке блока fuse box
Расшифровка предохранителей и реле
| 1 | 15A STOP — Стоп-сигналы, тормозные огни |
| 2 | 10A GAUGE — Панель приборов, аварийная сигнализация |
| 3 | 7,5A А/С — Система кондиционирования воздуха |
| 4 | 15A IGN — SRS, электронный контроль двигателя ECT |
| 5 | 15A ECU-IG — Multi AV-Station, круиз-контроль система |
| 6 | 30A WIP — Омыватель и стеклоочиститель |
| 7 | 15A CIG — Зеркала с электроприводом, прикуриватель, розетка |
| 8 | 7,5A АМ1 — Реле основной цепи питания |
| 9 | 7,5A OBD II — Диагностический OBD-разъем |
Предохранитель прикуривателя в Toyota Estima маркирован как CIG на 15A. Дополнительный аналогичный элемент может быть расположен в блоке на пассажирской стороне для защиты розетки 12V.
Выше предохранителей размещено реле указателей поворотов. На задней стороне блока часто фиксируются дополнительные реле: реле автоматических шторок (AUTO CURTAIN), реле системы отопления, реле зажигания ignition relay.

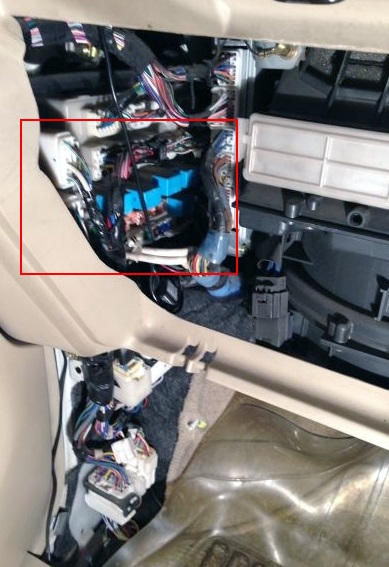

Блок предохранителей на пассажирской стороне

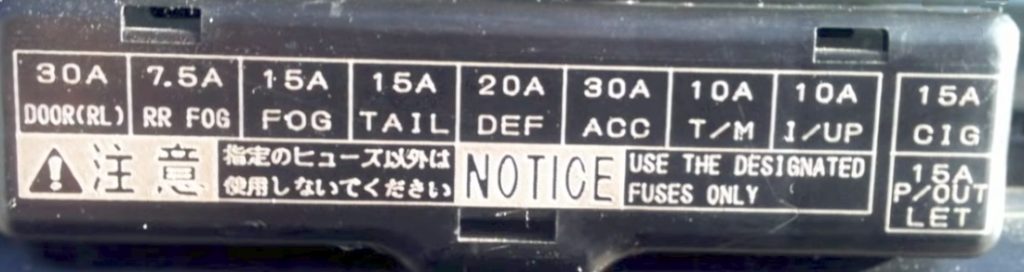

Пример схемы на крышке

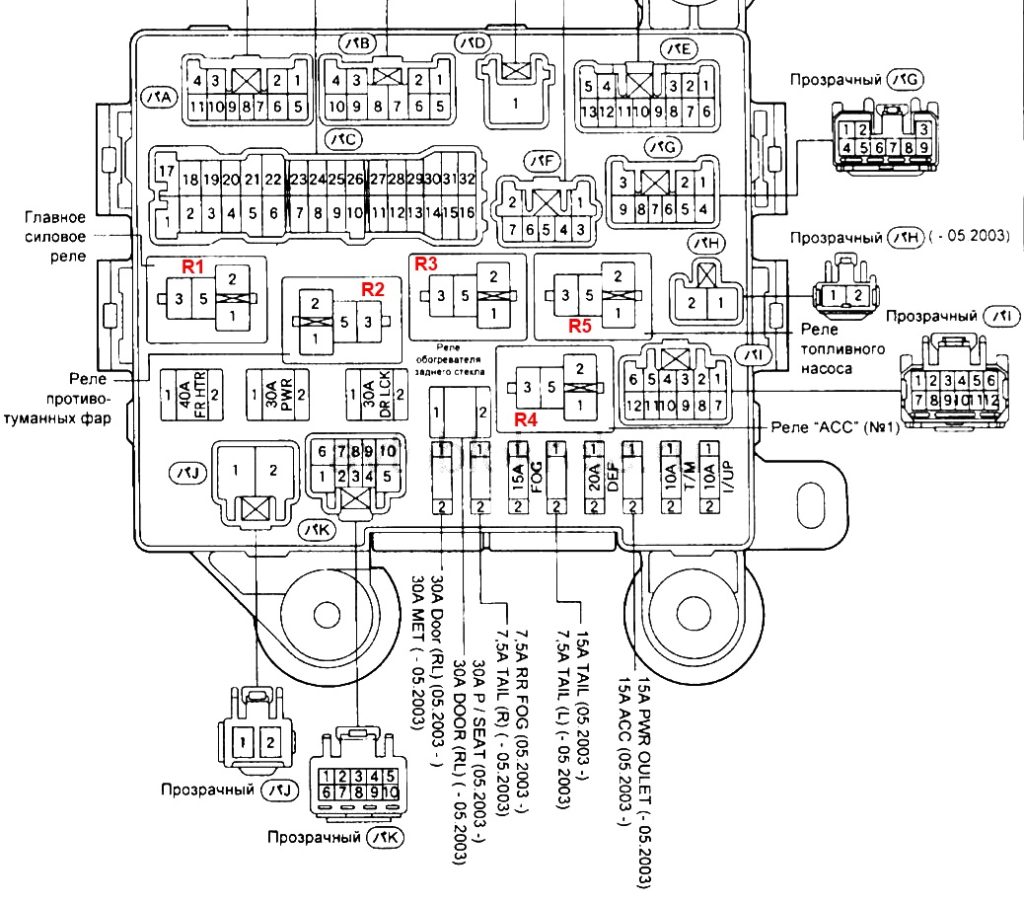

Детальная схема fuse box
Расшифровка предохранителей в пассажирском блоке
| MET | 30A Панель приборов, метки |
| TAIL (R) | 7,5A Габариты (правая сторона) |
| FOG | 15A Противотуманные фары fog lights |
| TAIL (L) | 7,5A Габариты (левая сторона) |
| DEF | 20A Обогрев заднего стекла rear defogger |
| PWE OUTLET | 15A Вспомогательная розетка power outlet |
| T/M | 10A Задний ход reverse lights |
| l/UP | 10A ECT система |
| DOOR | 30A Электропривод дверей power doors |
Функции реле в блоке
- R1 — Основное силовое реле main relay
- R2 — Реле противотуманных фар
- R3 — Реле обогрева заднего стекла
- R4 — Реле ACC accessory
- R5 — Реле топливного насоса fuel pump relay

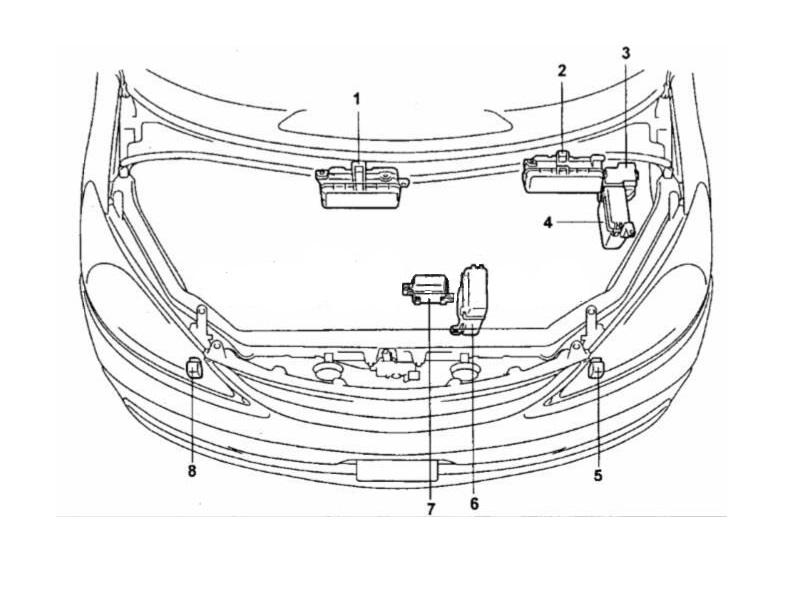

Блоки предохранителей в моторном отсеке Toyota Previa
Местоположение
Общая схема блоков под капотом для двигателей 1MZ-FE и 2AZ-FE
Описание элементов
- монтажный блок в моторном отсеке (двигатель 1MZ-FE)
- монтажный блок в моторном отсеке (двигатель 2AZ-FE)
- блок реле и предохранителей дополнительного отопителя (2AZ-FE)
- блок плавких предохранителей (2AZ-FE)
- левый передний датчик SRS
- блок плавких предохранителей (1MZ-FE)
- блок реле вентиляторов (2AZ-FE)
- правый передний датчик SRS
Основной монтажный блок под капотом

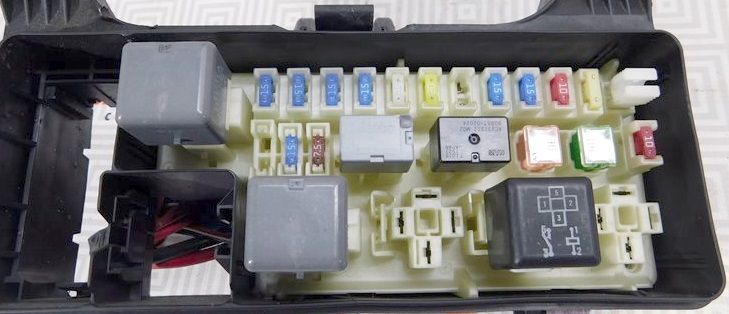

Фото блока engine fuse box

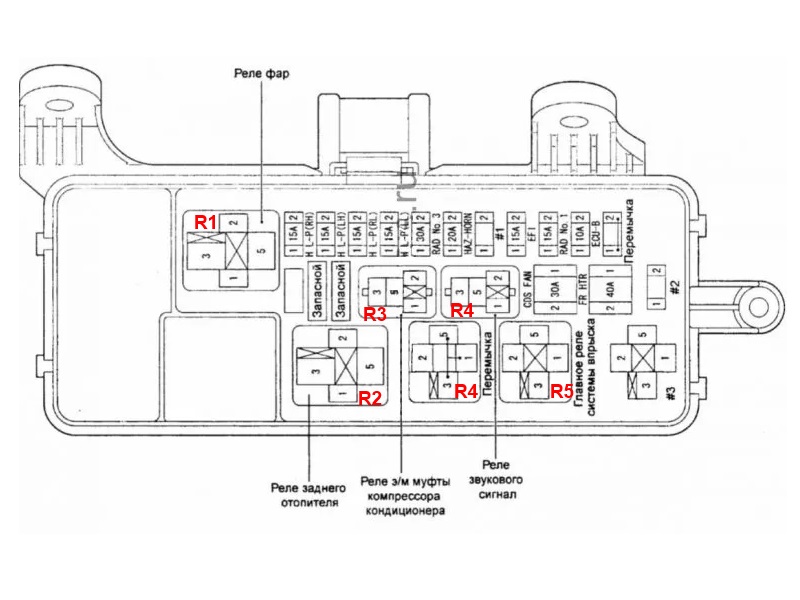

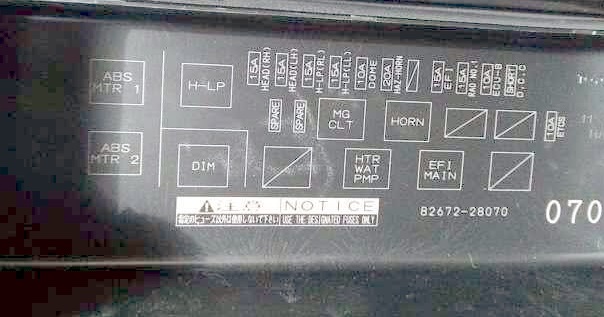

Схема на крышке блока
Полная схема предохранителей
Расшифровка fuse и реле
BLC 10А
|
CDS FAN 30А
|
RAD №1 15А
|
RAD №3 30А
|
VSC 40А
|
P/W RH 30А
|
CURTAIN 5А
|
DOME 10A
|
CURTAIN RH 15А
|
ECU-B 10А
|
EFI 15А
|
FR HTR 40А
|
HAZ-HORN 20А
|
H-LP(LH) 15А
|
H-LP(LL) 15А
|
H-LP(RH) 15А
|
H-LP(RL) 15А
|
PTC1 50A
|
PTC2 50А
|
PTC3 50А
|
Расшифровка реле под капотом
- R1 — Реле фар headlights relay
- R2 — Реле заднего обогревателя
- R3 — Реле компрессора кондиционера A/C clutch
- R4 — Реле сигнала horn relay
- R5 — Основное реле EFI injection

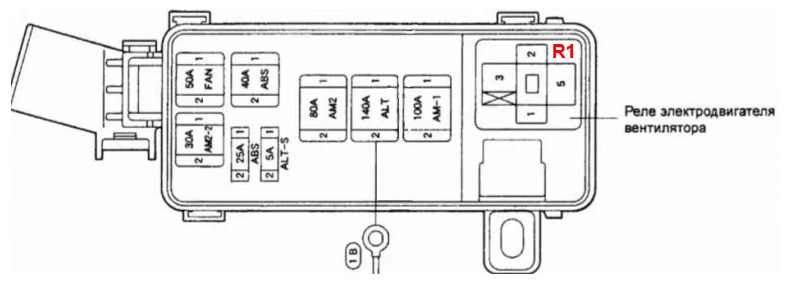

Блок fusible link (плавких вставок)
Схема блока
Расшифровка вставок
|
ABS 25А
|
|
ABS 40А
|
|
ALT 140А
|
|
ALT-S 5А
|
AMI 100A
|
AM2 80A
|
AM 2-2 30А
|
FAN 50А
|

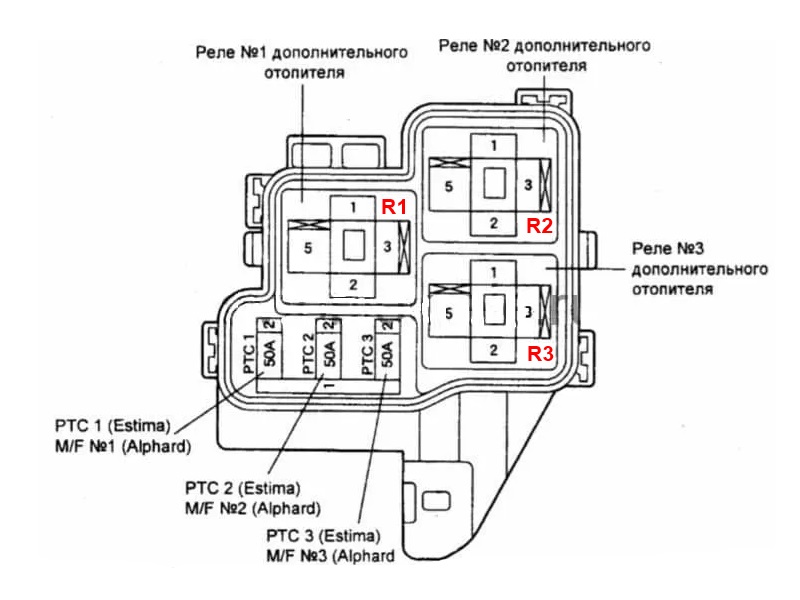

Блок дополнительного отопителя auxiliary heater
R1, R2, R3 — Реле дополнительного отопителя heater relays
Если возникли вопросы по предохранителям Toyota Estima Previa — оставляйте комментарии.
