Toyota Estima Lucida и Toyota Estima Emina первого поколения производились в период с 1990 по 1999 год, включая 1991, 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годы. За эти годы автомобили неоднократно модернизировались. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Toyota Estima Emina Lucida, включая электрические схемы, fuse box diagrams и указание на предохранитель прикуривателя (cigarette lighter fuse).
Всегда проверяйте функции элементов по схемам на крышке соответствующего блока предохранителей.

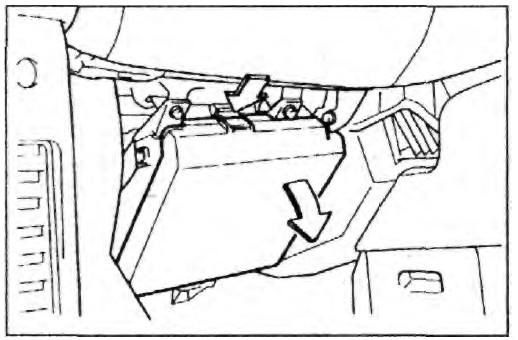

Расположение блока в салоне
Основной блок предохранителей и реле в интерьере автомобиля размещен под приборной панелью со стороны переднего пассажира, за пластиковой защитной панелью. Это стандартное место для Toyota Previa (Estima) fuse panel.

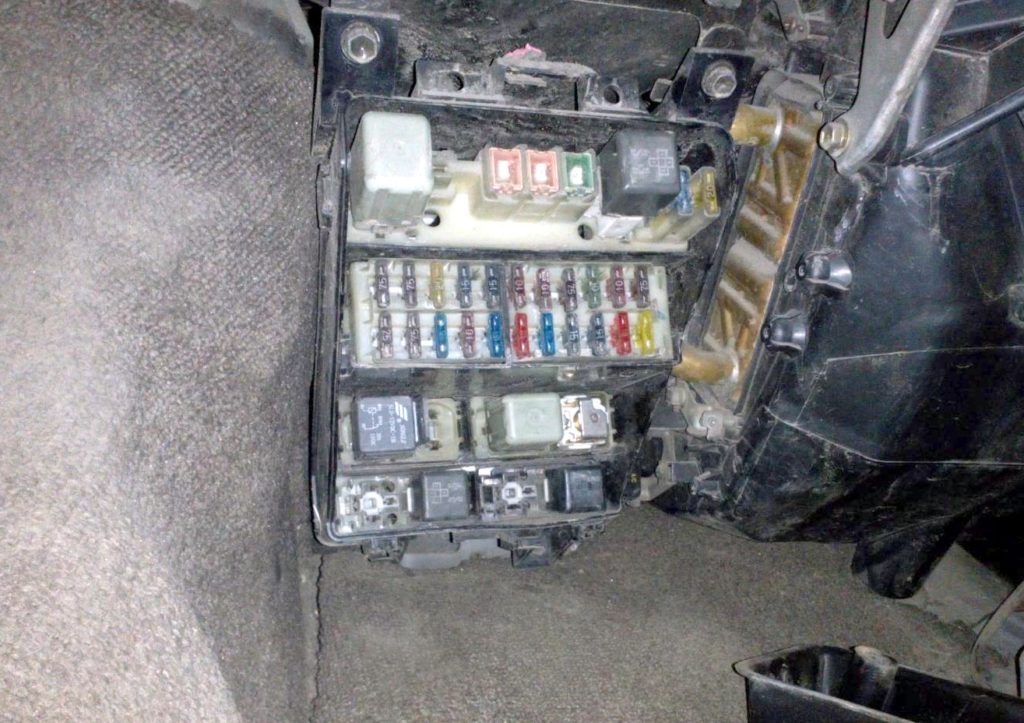

Пример расположения

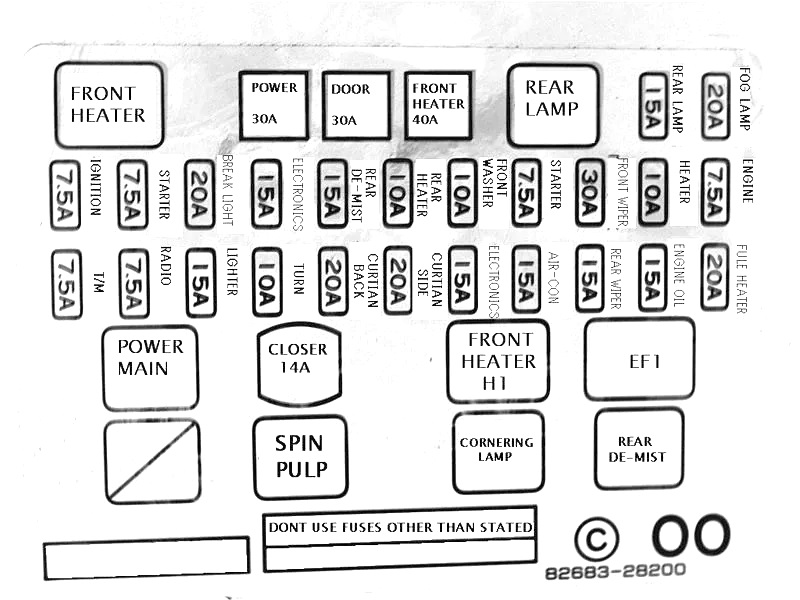

Пример схемы на крышке блока предохранителей

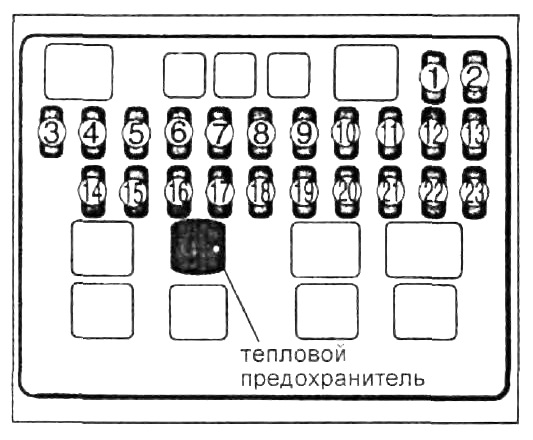

Диаграмма блока
Расшифровка предохранителей
| 1 | 15A TAIL — Освещение габаритов, парковочные огни, подсветка номерного знака и панели приборов |
| 2 | 20A FOG — Фары противотуманные |
| 3 | 7,5A IGN — Зарядка аккумулятора, топливная инжекция |
| 4 | 7,5A ST-A — Реле бензонасоса |
| 5 | 20A ABS — ABS-тормоза, стоп-сигналы |
| 6 | 15A ACC SOCKET — Автомобильный адаптер питания |
| 7 | 15A DEFOG — Обогрев заднего стекла |
| 8 | 10A RR-HTR — Отопитель задний |
| 9 | 10A FR-WIPER — Омыватель переднего стекла |
| 10 | 7,5A ST — ECU двигателя |
| 11 | 30A FR-WIPER — Стеклоочиститель лобового стекла |
| 12 | 10A GAUGE — Приборы и сенсоры |
| 13 | 7,5A ENGINE — Система зарядки |
| 14 | 7,5A RADIO — Аудиосистема |
| 15 | 15A CIG — Прикуриватель, часы, регулировка боковых зеркал |
| 16 | 10A TURN — Поворотники |
| 17 | 20A CURTAIN (BACK) — Электрошторки задние |
| 18 | 20A CURTAIN (BACK) — Электрошторки боковые |
| 19 | 15A ECU-IG — ABS-система |
| 20 | 15A AC — Кондиционер, обогрев/охлаждение |
| 21 | 15A RR-WIPER — Очиститель и омыватель задней двери |
| 22 | 30A POWER — Электростеклоподъемники |
| 23 | 20A FUEL HEATER — Нагрев топлива |
Предохранитель прикуривателя — это элемент №15 номиналом 15А.
В этом блоке также присутствует термореле (помечено черным цветом), которое защищает электрические приводы от перегрузки. Если оно отключилось, сбросьте его так:
- Поверните ключ зажигания в положение «LOCK».
- Вставьте тонкий предмет в отверстие термореле и нажмите до щелчка.

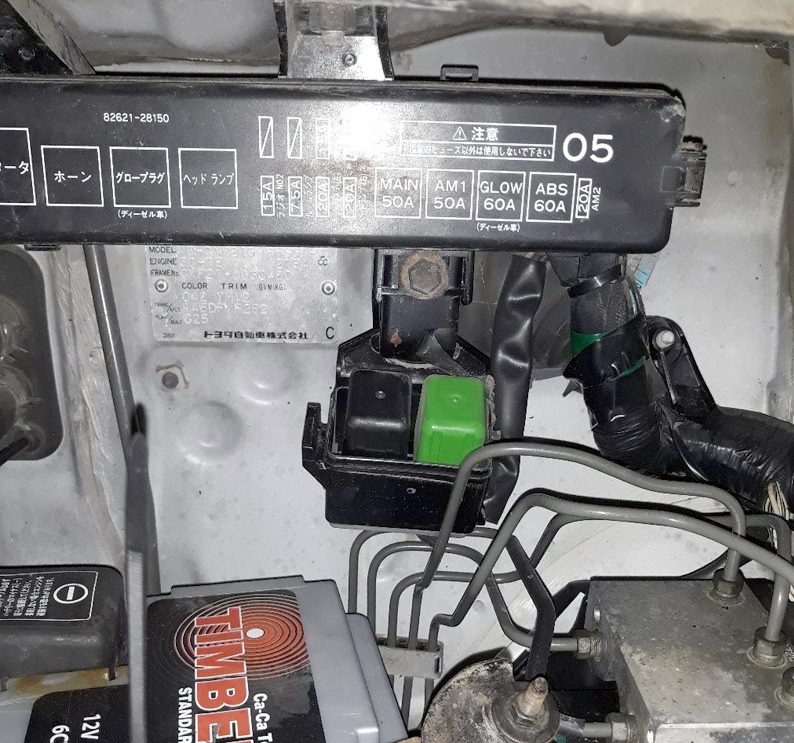

Блок предохранителей под капотом
В моторном отсеке блок реле и предохранителей установлен вблизи аккумуляторной батареи, обеспечивая защиту ключевых электрических цепей Toyota Estima.

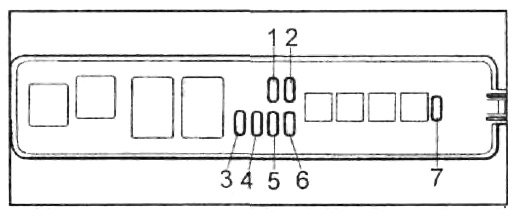

Диаграмма
Функции предохранителей
| 1 | 15A HAZ-HORN — Аварийная сигнализация и сигнал |
| 2 | 15A EFI — Топливная система инжектора |
| 3 | 15A RADIO 2 — Система аудио |
| 4 | 7,5A DOME — Лампы салона, подсветка зажигания |
| 5 | 20A HEAD LH — Фара левая |
| 6 | 20A HEAD RH — Фара правая |
| 7 | 20A AM2 — Зажигание |
| GLOW — Подогрев свечей накала |
