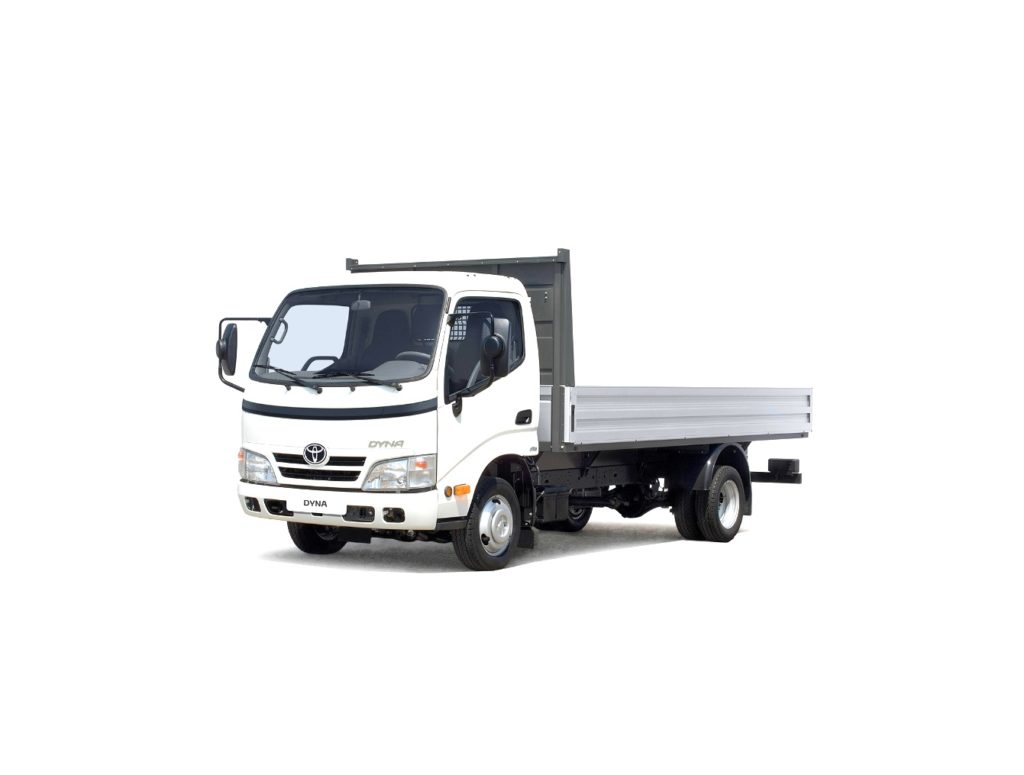

Toyota Dyna — это надежный коммерческий грузовик, производимый на единой платформе с моделями Toyoace и Dutro, с разнообразными вариантами и обновлениями с 1966 года и до сегодняшнего дня. В этой статье мы подробно разберем предохранители и реле для Toyota Dyna, включая схемы расположения блоков, для автомобилей 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов выпуска. Особое внимание уделим предохранителю прикуривателя Toyota Dyna, а также ключевым элементам электрической системы.
Не существует единой схемы предохранителей и реле для всех версий Toyota Dyna. Мы приведем самые распространенные варианты. Рекомендуем проверять функции компонентов по диаграммам на крышке вашего блока предохранителей Toyota Dyna.
Расположение блока в кабине
Основной блок предохранителей и реле в кабине Toyota Dyna обычно размещен под приборной панелью, в центральной части у некоторых модификаций.

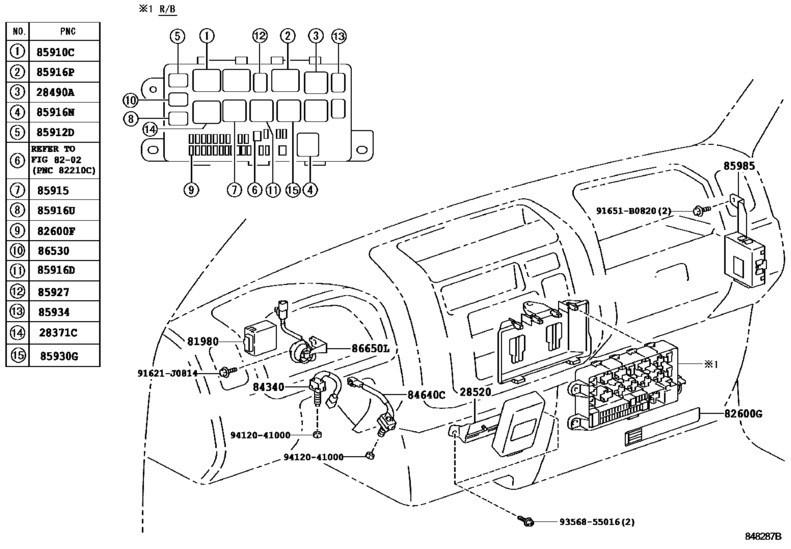

Вариант 1
В альтернативных конфигурациях блок может быть под бардачком.
Описание реле для Toyota Dyna
88650H УСИЛИТЕЛЬ, КОНДИЦИОНЕР ВОЗДУХА
86530 РЕЛЕ В СБОРЕ, РОГ
85910C РЕЛЕ В СБОРЕ (ДЛЯ ДВИГАТЕЛЯ ОБОГРЕВАТЕЛЯ)
85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА
85916P РЕЛЕ, ФАРА
85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ
85930A РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО, NO.1
85915X РЕЛЕ, КОНТРОЛЬ ПИТАНИЯ
82210J ПЛАВКАЯ СВЯЗЬ
28371 РЕЛЕ, ЗАЖИГАНИЯ, NO.1
82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ
85912 РЕЛЕ, ОТВОДИТЕЛЬ
85912D РЕЛЕ
85915E РЕЛЕ
85916F РЕЛЕ, УГЛОВАЯ ЛАМПА
85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ
85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2
85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
85910 РЕЛЕ, ОТКРЫТИЕ ЦЕПИ
85910Y РЕЛЕ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ
83650 ПРЕДОХРАНИТЕЛЬ
82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ)
28521 ТАЙМЕР, ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ
85933 КОМПЬЮТЕР, БЛОКИРОВКА ПЕРЕКЛЮЧЕНИЯ
88280A ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СЦЕПЛЕНИЕ
84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА
81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА
89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА
85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ

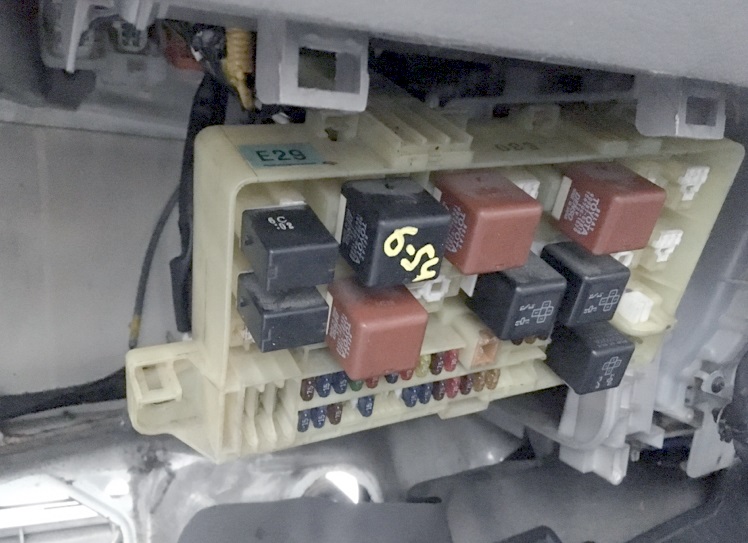

Блок предохранителей и реле Toyota Dyna в кабине выглядит примерно следующим образом.

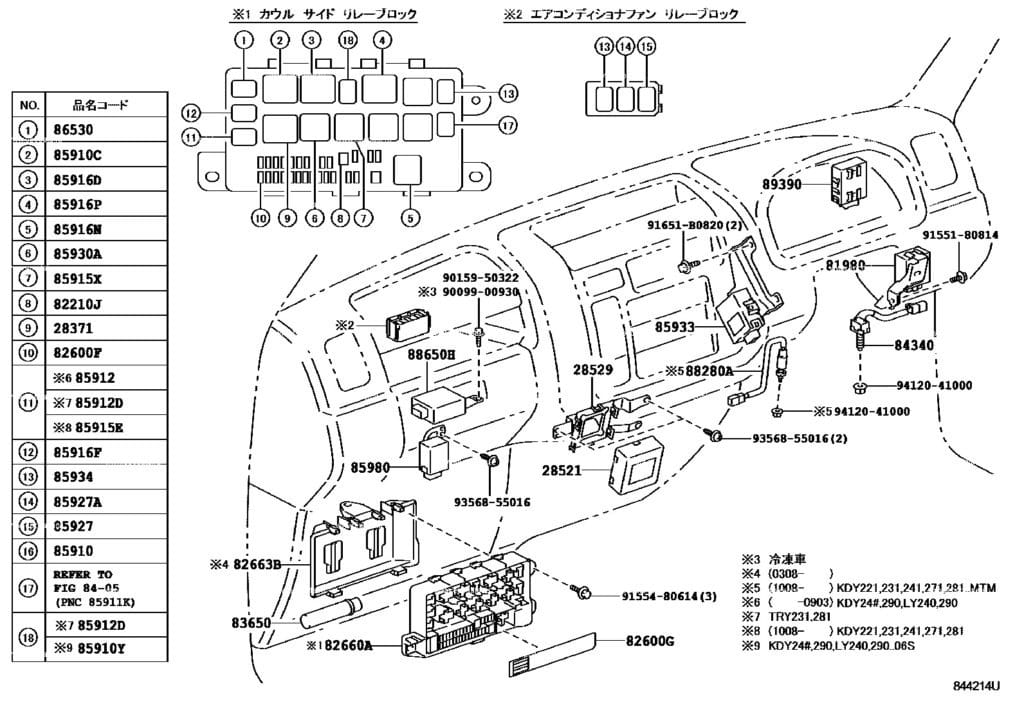

Вариант 2

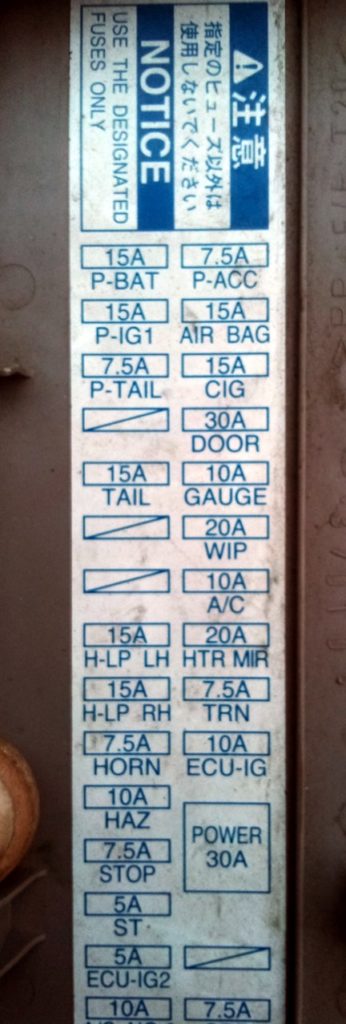

Диаграмма с крышки блока предохранителей

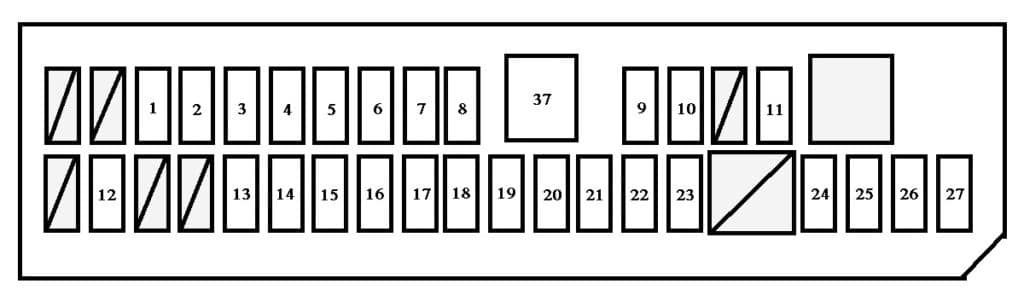

Схема блока предохранителей в салоне Toyota Dyna
Расшифровка предохранителей
| 1 | 15A CIG — Прикуриватель |
| 2 | 30A DOOR — Система блокировки дверей с электроприводом |
| 3 | 10A IG1−NO.2 — Манометры и измерители, индикаторы напоминания о необходимости обслуживания и предупреждающий зуммер, фонари заднего хода, задний зуммер |
| 4 | 30A WIP — Дворники и омыватель лобового стекла |
| 5 | 10A A/C — Кондиционер |
| 6 | 10A IG1 — Фонарь заднего хода, задний зуммер |
| 7 | 10A TRN — Указатели поворота, аварийные мигалки |
| 8 | 10A ECU−IG — Антиблокировочная тормозная система |
| 9 | 10A RR−FOG — Задний противотуманный фонарь |
| 10 | 10A OBD — Бортовая система диагностики |
| 11 | 10A DOME — Внутреннее освещение |
| 12 | 10A ECU−B — Фары, задние фонари |
| 13 | 15A TAIL — Задние фонари, передние габаритные огни, подсветка номерного знака, подсветка приборной панели, задняя противотуманная фара |
| 14 | 10A H−LP LL — Левая фара (ближний свет) |
| 15 | 10A H−LP RL — Правая фара (ближний свет) |
| 16 | 10/15A H−LP LH — Левая фара (дальний свет) |
| 17 | 10/15A H−LP RH — Правая фара (дальний свет) |
| 18 | 10A HORN — Сигнал |
| 19 | 10A HAZ — Аварийные мигалки |
| 20 | 10A STOP — Стоп-сигналы |
| 21 | 10A ST — Система запуска |
| 22 | 10A IG2 — Система подушек безопасности SRS |
| 23 | 10A A/C NO.2 — Кондиционер |
| 24 | 10A Запасной предохранитель |
| 25 | 15A Запасной предохранитель |
| 26 | 20A Запасной предохранитель |
| 27 | 30A Запасной предохранитель |
| 28 | 15A Противотуманные фары |
| 29 | 30A F/HTR — Передний обогреватель |
| 30 | 10A EFI1 — Система управления двигателем |
| 31 | 10A ALT−S — Система зарядки, сигнальная лампа системы зарядки |
| 32 | 10A AM2 — Переключатель двигателя |
| 33 | 15A A / F |
| 34 | 25A ECD — Система управления двигателем |
| 35 | 30A E−FAN — Электрический вентилятор охлаждения |
| 36 | 20A EDU |
Предохранитель прикуривателя в Toyota Dyna маркируется как CIG и имеет номинал 15А.

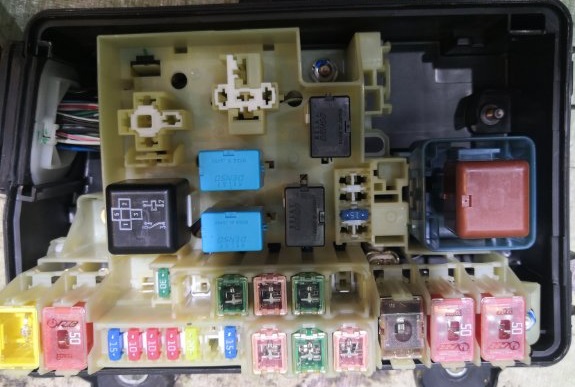

Дополнительные блоки предохранителей и реле могут располагаться за пределами кабины, например, в моторном отсеке.

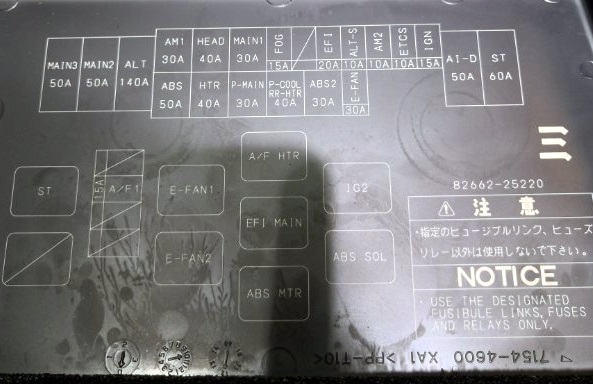

Диаграмма с крышки внешнего блока предохранителей
Расшифровка реле и предохранителей
| FOG | 15A Противотуманные фары |
| F/HTR | 30A Передний обогреватель |
| EFI1 | 10A Система управления двигателем |
| ALT-S | 10A Система зарядки, сигнальная лампа системы зарядки |
| AM2 | 10A Переключатель двигателя |
| A/F | 15A A / F |
| ECD | 25A Система управления двигателем |
| E-FAN | 30A Электрический вентилятор охлаждения |
| EDU | 20A EDU |
| PTC1 | 50A Нагреватель PTC |
| PTC2 | 50A Нагреватель PTC |
| AM1 | 30A Выключатель двигателя, предохранители «CIG», «AIR BAG» и «GAUGE» |
| HEAD | 40A Фары |
| MAIN1 | 30A Предохранители «HAZ», «HORN», «STOP» и «ECU-B» |
| ABS | 50A Антиблокировочная тормозная система |
| HTR | 40A Кондиционер |
| P-MAIN | 30A Электрический вентилятор охлаждения |
| P-COOL RR HTR | 40A Кондиционер |
| ABS2 | 30A Антиблокировочная тормозная система |
| MAIN3 | 50A Предохранители «TRN», «ECU-IG», «IG1», «A / C», «WIP» и «DOOR» |
| MAIN2 | 50A Предохранители «OBD», «TAIL», «DOME», «RR-FOG» и «POWER» |
| ALT | 140A Система зарядки |
| GLOW | 80A Система накаливания двигателя |
| ST | 60A Система запуска |
Этот контент о предохранителях и реле Toyota Dyna требует дополнений, поэтому будем признательны за ваши комментарии и опыт по ремонту электрики в грузовиках Toyota.
