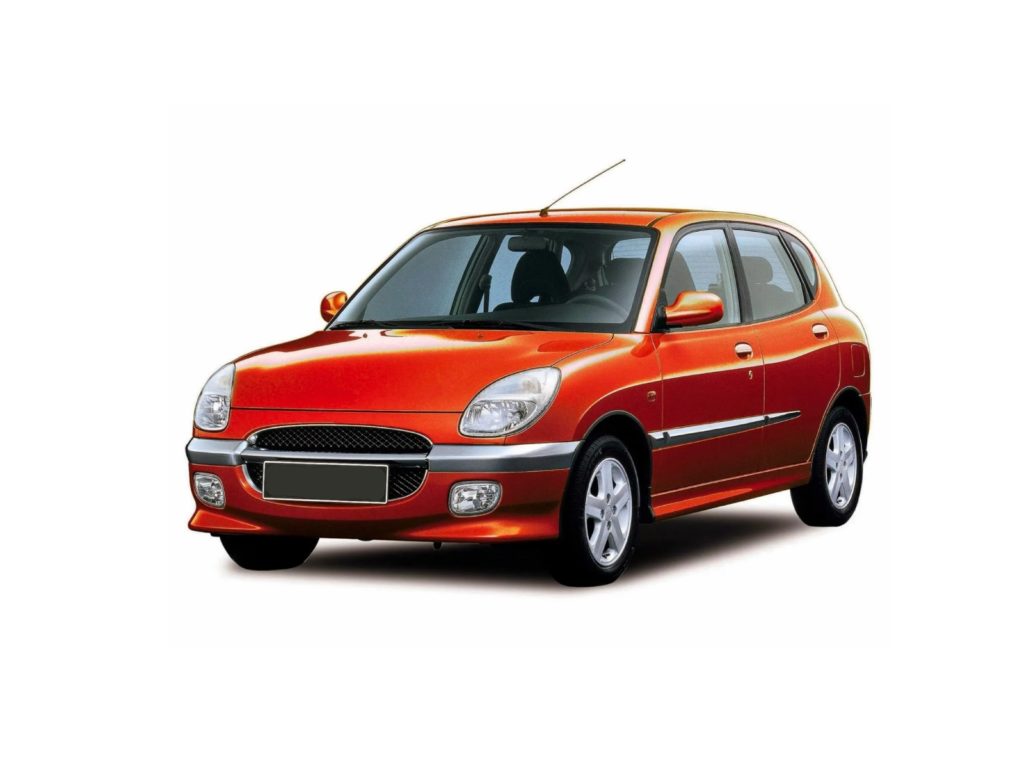

Toyota Duet выпускался в период с 1998 по 2002 год с кодами кузова 100/110. В ряде стран эта модель также продается под брендом Daihatsu Sirion (версии с левым рулем) и Daihatsu Storia (с правым рулем). Информация в этой статье будет полезна владельцам Daihatsu Terios 1997–2009 годов, поскольку эти автомобили оснащены аналогичными электрическими схемами и системами предохранителей. Мы подробно разберем предохранители и реле для Toyota Duet (а также Daihatsu Terios), включая схемы блоков предохранителей, фото-иллюстрации их расположения и замены, с особым акцентом на предохранитель прикуривателя для Toyota Duet.
Проверяйте функции элементов по схемам на крышке вашего блока предохранителей Toyota Duet
Расположение блока предохранителей в салоне
Блок установлен под приборной панелью для удобного доступа.
Иллюстрация схемы на крышке блока предохранителей
Расшифровка схемы блока в салоне
Назначение предохранителей
| 1 | 10A FOG: Противотуманные фары |
| 2 | 10A TAIL: Габаритные огни, подсветка панели приборов, индикатор отопителя, сигнальный зуммер, реле указателей поворота и аварийки |
| 3 | 15A DEFOG: Обогрев заднего стекла, электрические стеклоподъемники |
| 4 | 30A POWER: Электростеклоподъемники |
| 5 | 10A GAUGE/BACK: Панель приборов, фонари заднего хода, сигнальный зуммер, реле аварийной сигнализации |
| 6 | 10A ENGINE: Катушка зажигания, OBD-разъем, система подушек безопасности |
| 7 | 10A SPARE: Резервный предохранитель для Toyota Duet |
| 8 | 15A SPARE: Резервный предохранитель |
| 9 | — |
| 10 | 20A WIPER/TURN: Омыватель и дворники лобового стекла, кнопка аварийки, задний дворник |
| 11 | 25A HEATER: Вентилятор отопителя |
| 12 | 15A ACC: Прикуриватель, аудиосистема, электрорегулировка зеркал, дополнительное оборудование |
| 13 | 10A H/L LH: Левая фара ближнего света |
| 14 | 10A H/L RH: Правая фара ближнего света |
| 15 | 10A STOP: Стоп-сигналы, внутреннее освещение |
| 16 | 10A ECU IG: Основное реле, модуль EPS |
| 17 | 10A AIR BAG: Система SRS, замок зажигания (IG2) |
| 18 | 15A DOORLOCK: Центральный замок дверей |
| 19 | — |
Предохранитель прикуривателя в Toyota Duet — это элемент №12 с номиналом 15A.
Блок предохранителей и реле под капотом
Этот блок размещен в моторном отсеке поблизости от аккумуляторной батареи для Toyota Duet и Daihatsu моделей.
Схема расположения на крышке блока под капотом
Детальная схема блока
Функции предохранителей и реле
| 1 | 20A HTR: Реле вентилятора отопителя |
| 2 | 10A BACK UP: ЭБУ двигателя, задние фонари |
| 3 | — |
| 4 | 15A EFI: Реле основной системы, топливный насос |
| 5 | 15A HORN-HAZ: Клаксон, аварийные огни |
| 6 | 10A MGC: Реле кондиционера (компрессор) |
| 7 | 60A AM: Зажигание, стартер |
| 8 | 50A ABS: Система антиблокировки тормозов |
| 9 | 40A TAIL: Габаритные огни |
| 10 | 30A HEAD: Переключатель фар |
| 11 | — |
| Реле в блоке | |
| R1 | Топливный насос |
| R2 | Стартер (АКПП) |
| R3 | ЭБУ двигателя |
| R4 | Вентилятор отопителя |
| R5 | — |
| R6 | Компрессор кондиционера |
| R7 | Вентилятор охлаждения |
Если возникли вопросы по схемам предохранителей Toyota Duet или Daihatsu Sirion/Storia/Terios, оставляйте их в комментариях.
