Предохранители и реле Toyota Crown 150 и 170

Toyota Crown моделей S150 и S170 производилась в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годах с разными вариантами комплектаций и доработками. В этой статье собрана подробная информация о предохранителях и реле для Тойота Краун S150 S170, включая схемы расположения блоков, их фото и позиции. Особое внимание уделим предохранителю прикуривателя Тойота Краун, чтобы помочь с диагностикой и заменой.

Единой универсальной схемы блоков предохранителей и реле для всех версий нет. Рекомендуем проверять назначение по маркировке на крышке блока. Мы опишем самые распространенные конфигурации для Toyota Crown S150 S170.

Блоки в салоне автомобиля

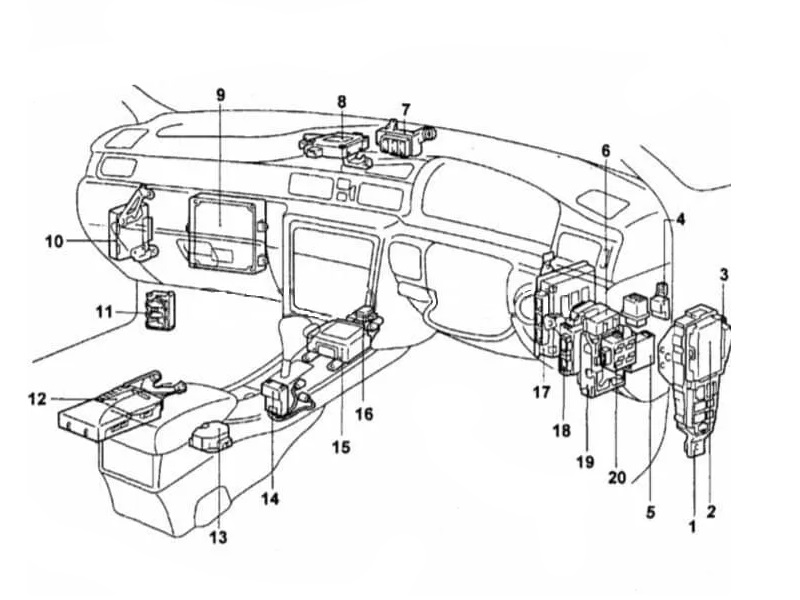

Общая схема расположения блоков предохранителей и реле в интерьере

Подробное описание компонентов

1. монтажный блок предохранителей со стороны водителя
2. блок управления Multiplex
3. блок реле со стороны водителя
4. зуммер системы VSC
5. реле системы предупреждения об оставленном в замке зажигания ключе (модели с двигателями 1G-FE)
6. приемник системы дистанционного управления центральным замком
7. центральный монтажный блок
8. приемник навигационной системы (модели до 07.1997 г.)
9. электронный блок управления двигателем
10. блок управления приводом дроссельной заслонки
11. монтажный блок №4
12. усилитель
13. датчик замедления (модели 4WD с двигателями 1JZ-GE)
14. электронный блок управления блокировкой селектора
15. электронный блок управления SRS
16. датчик столкновения (модели до 07.1997 г.)
17. электронный блок управления ABS
18. электронный блок регулировки положения рулевой колонки
19. электронный блок системы поддержания скорости
20. блок управления EPS

Основной блок предохранителей в салоне

Вариант 1

Главный блок предохранителей салона Тойота Краун расположен под торпедо, на левой стойке, за пластиковой крышкой для удобного доступа.

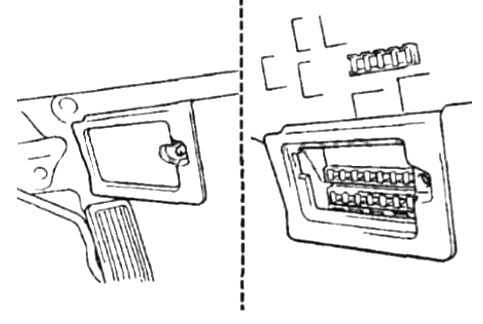

Схема расположения

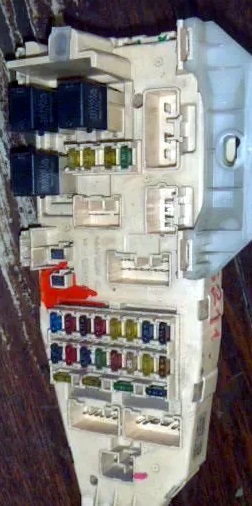

Пример фото блока

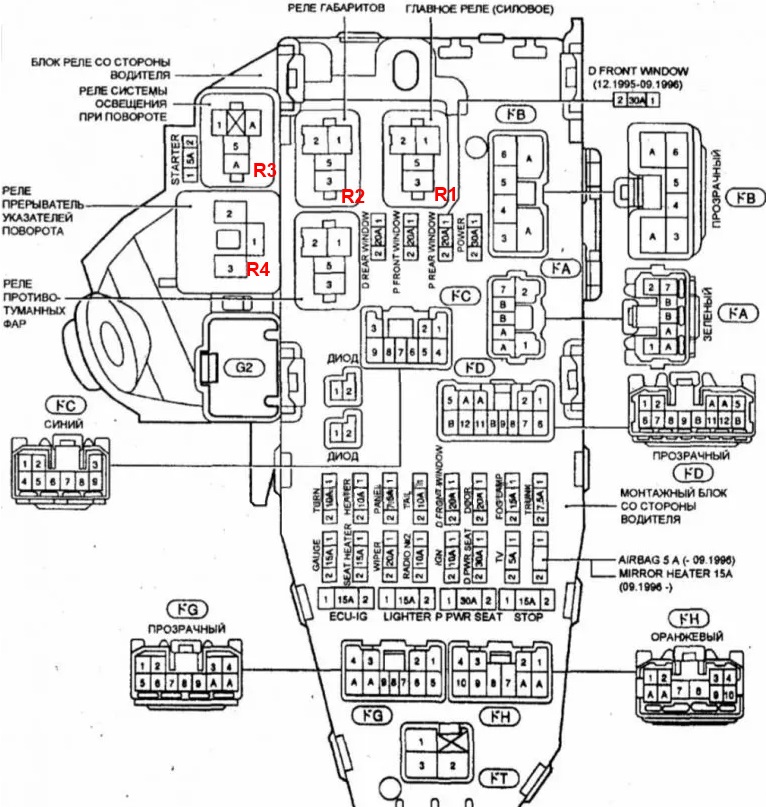

Схема предохранителей

Расшифровка предохранителей

Предохранитель прикуривателя Тойота Краун — номер 23 на 15А, отвечает за работу розетки и подключенных устройств.

• R1 — главное реле
• R2 — реле габаритов
• R3 — реле освещения при повороте
• R4 — реле указателей поворотов
• R5 — реле противотуманных фар

Вариант 2

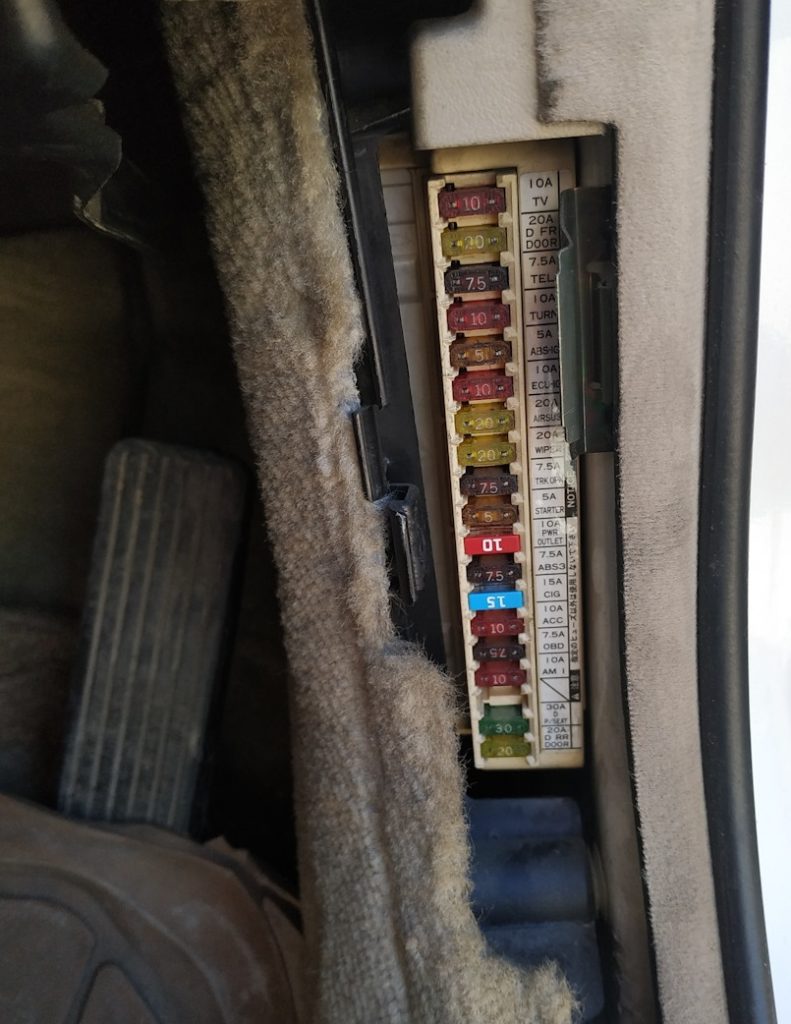

Фото со схемой

Предохранитель прикуривателя в этом варианте — CIG на 15А.

Блоки под капотом

Вариант 1

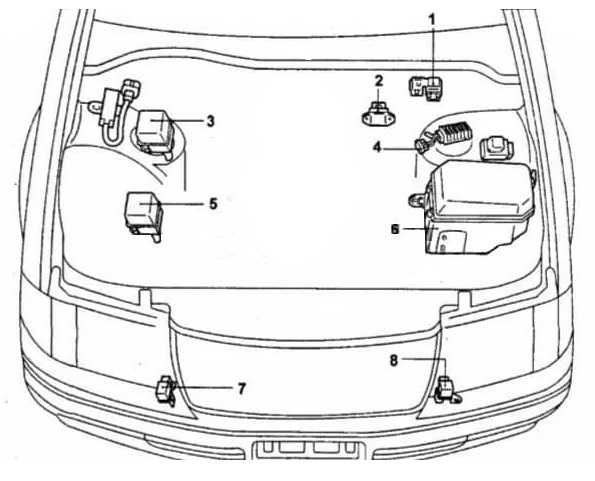

Общая схема расположения компонентов под капотом

Назначение элементов

1. датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.)
2. датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.)
3. блок реле (модели с двигателями 1G-FE до 09.1999 г.)
4. резистор топливного насоса (модели с двигателями 2JZ-GE)
5. блок реле (модели с двигателями 1JZ-GE, 2JZ-GE)
6. блок реле и предохранителей в моторном отсеке
7. датчик системы SRS (передний правый) (модели с 07.1997 г.)
8. датчик системы SRS (передний левый) (модели с 07.1997 г.)

Блок предохранителей и реле подкапотный

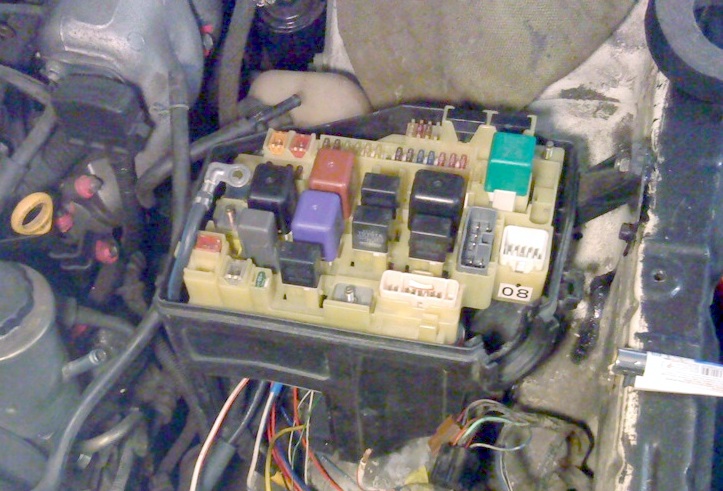

Пример фото блока

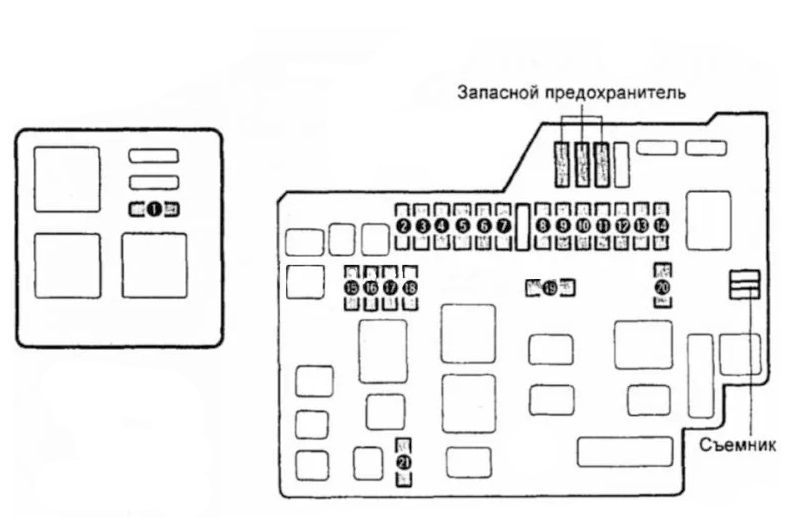

Схема блока

Расшифровка

Предохранители Тойота Краун

Реле под капотом Тойота Краун

• R1 — реле отопителя
• R2 — главное реле системы впрыска
• R3 — реле стартера
• R4 — реле фар
• R5 — реле муфты компрессора кондиционера
• R6 — реле обогревателя заднего числа
• R7 — реле топливного насоса
• R8 — главное реле электропривода вентилятора
• R9 — реле электропривода вентилятора

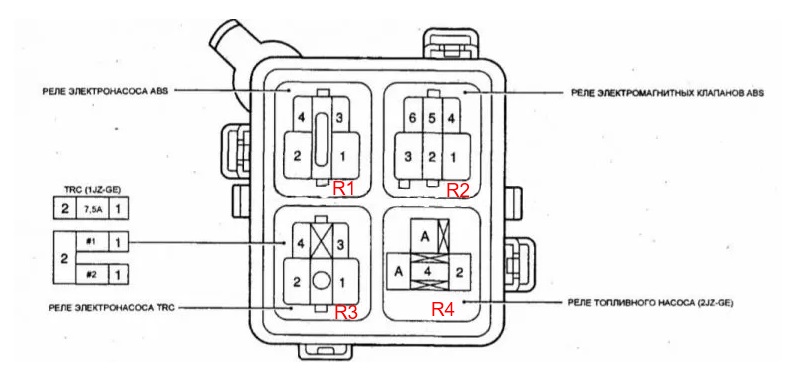

Отдельный блок реле

• R1 — реле электро насоса ABS
• R2 — реле электромагнитных насосов АБС
• R3 — реле электро насоса TRC
• R4 — реле топливного насоса

Вариант 2

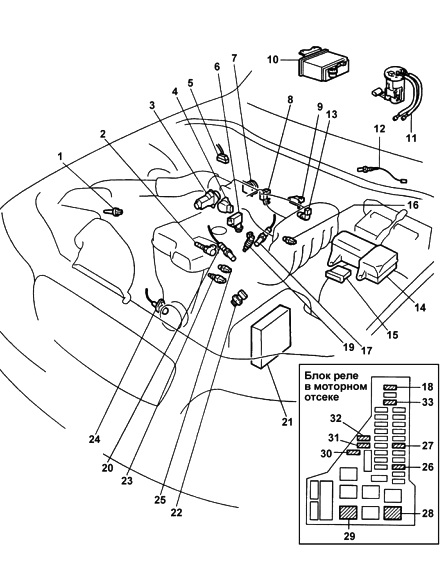

Общая схема расположения блоков под капотом

Описание ключевых элементов

1. датчик температуры воздуха на впуске
2. клапан VVT
3. электродвигатель привода дроссельной заслонки (ETCS)
4. датчик положения дроссельной заслонки
5. диагностический разъем DLC3
6. катушка зажигания
7. сектор дроссельной заслонки (с датчиком)
8. электро пневмо клапан
9. датчик абсолютного давления на впуске
10. аккумулятор паров топлива
11. топливный насос
12. задний кислородный датчик
13. датчик положения распределительного вала
14. блок реле №1
15. коммутатор
16. датчик детонации
17. кислородный датчик B2S1
18. предохранитель «АМ» (50 А)
19. форсунка
20. кислородный датчик B1S1
21. электронный блок управления двигателем
22. датчик давления в системе усилителя рулевого управления
23. датчик температуры охлаждающей жидкости
24. датчик положения
25. датчик детонации коленчатого вала
26. предохранитель «EFI» (25 А)
27. предохранитель «ETCS» (15 А)
28. реле отключения топливо подачи
29. главное реле системы впрыска
30. предохранитель ST 5 A
31. предохранитель «IG» (15 A)
32. предохранитель «EFI 2» (10 A)
33. предохранитель «ALT» (120 A).

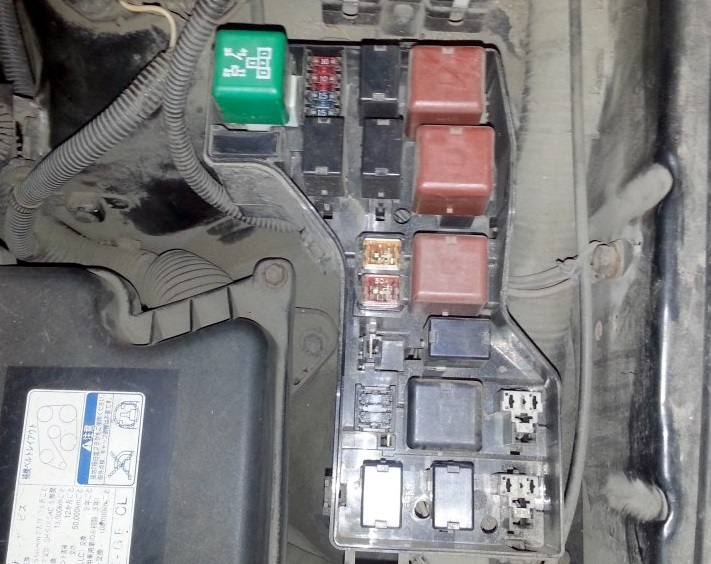

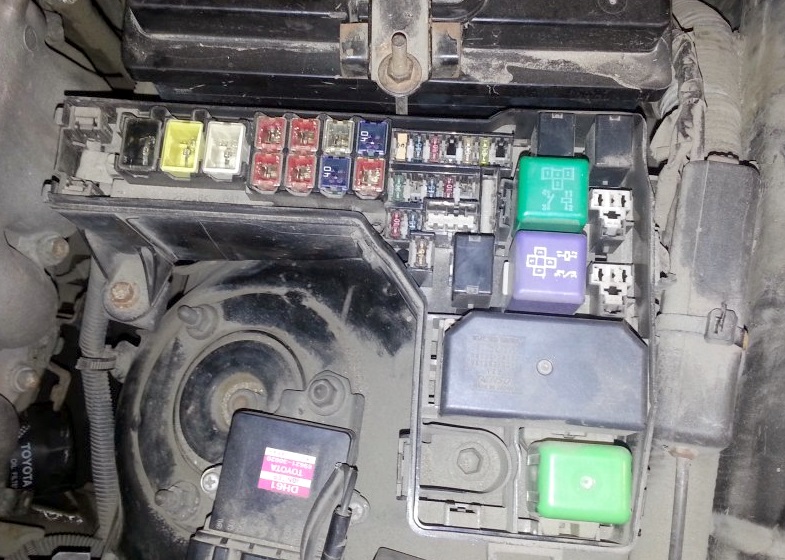

Фото примеров блоков

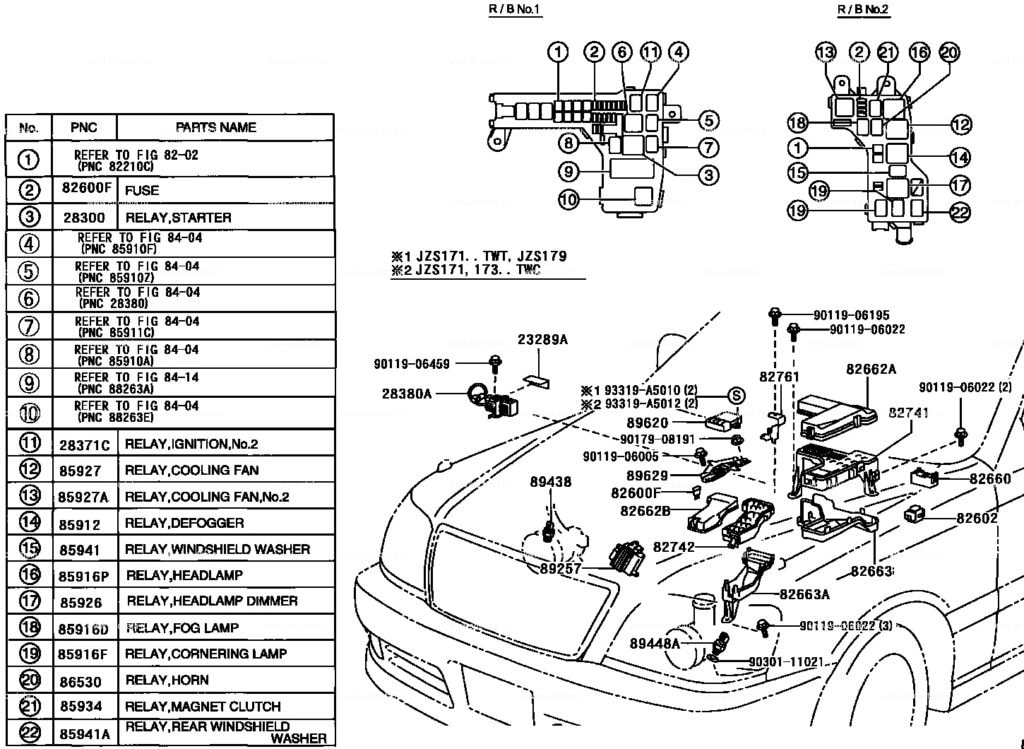

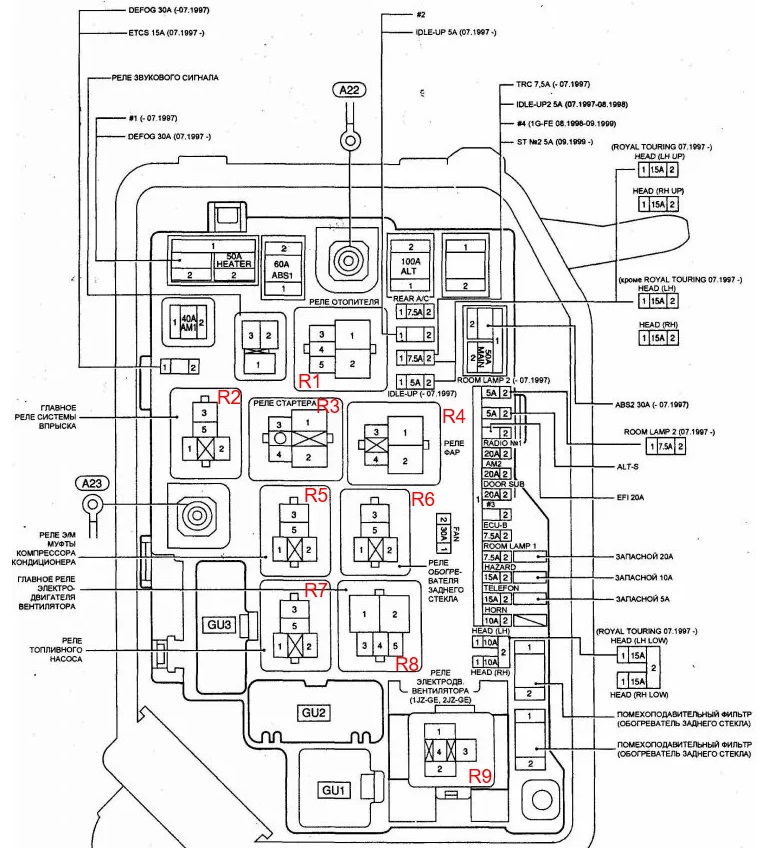

Схема реле

Назначение реле и компонентов

28380A РЕЗИСТЕР, ТОПЛИВНЫЙ НАСОС
82741 БЛОК, РЕЛЕ ДВИГАТЕЛЯ
89620 ЗАЖИГАТЕЛЬ В СБОРЕ
28371C РЕЛЕ, ЗАЖИГАНИЯ, NO.2
85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
89629 КРОНШТЕЙН, ЗАЖИГАТЕЛЬ В СБОРЕ
82660 БЛОК, РЕЛЕ, ОТДЕЛЕНИЕ ДВИГАТЕЛЯ
89438 ВЫКЛЮЧАТЕЛЬ, ДАВЛЕНИЯ МАСЛА ГУР
85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2
82662B КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.2
82602 БЛОК SUB-СБОР, РЕЛЕ
85912 РЕЛЕ, ОТВОДИТЕЛЬ
82742 БЛОК, РЕЛЕ ДВИГАТЕЛЯ, NO.2
85941 РЕЛЕ, ШАЙБА ВЕТРОВОГО СТЕКЛА
89257 КОМПЬЮТЕР, ВЕНТИЛЯТОР
82663 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ
85916P РЕЛЕ, ФАРА
82663A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ, NO.2
85926 РЕЛЕ, ДИММЕР ФАРЫ
85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА
89448A ДАТЧИК, ДАВЛЕНИЯ МАСЛА ГУР
85916F РЕЛЕ, УГЛОВАЯ ЛАМПА
86530 РЕЛЕ В СБОРЕ, РОГ
85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ
85941A РЕЛЕ, ШАЙБА ЗАДНЕГО ВЕТРОВОГО СТЕКЛА
