Предохранители и реле Toyota Crown 131/141

Toyota Crown — легендарный седан, производимый Toyota с 1955 года по сегодняшний день в 14 поколениях. В этой статье мы подробно разберем предохранители и реле Toyota Crown 13-го и 14-го поколений (S130 и S140), включая схемы блоков предохранителей, фото-иллюстрации и примеры их расположения. Модели выпускались в период с 1987 по 1995 год, включая 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995 годы. Особое внимание уделим предохранителю прикуривателя, схеме замены и диагностике неисправностей электрики Toyota Crown.

Все автомобили Toyota Crown этих лет имеют похожее размещение блоков предохранителей и реле. Однако универсальной схемы для всех нет — всегда проверяйте назначение по схемам на крышках блоков предохранителей и реле Toyota Crown S130 S140.

Блок в салоне

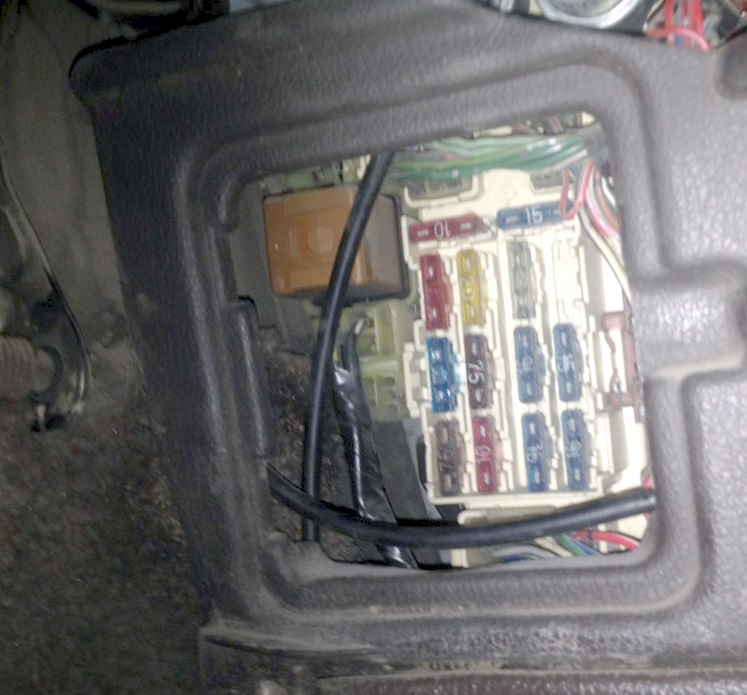

Главный блок предохранителей и реле в интерьере Toyota Crown расположен под приборной панелью со стороны водителя, за защитной пластиковой крышкой на стойке.

130

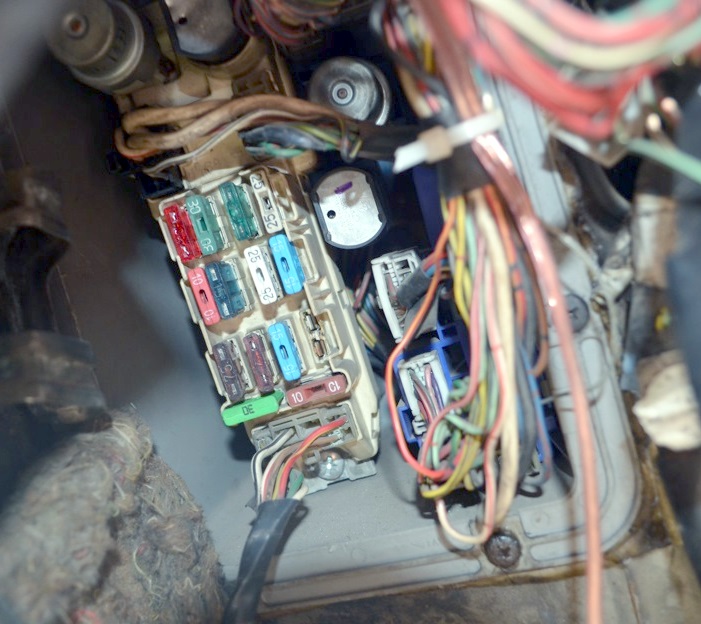

Фотография блока предохранителей Toyota Crown S130

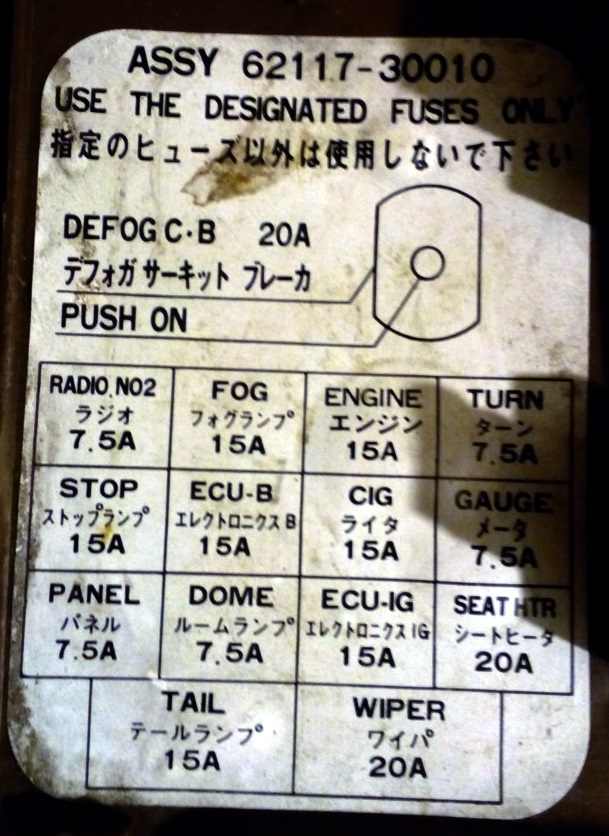

Пример схемы с крышки блока предохранителей

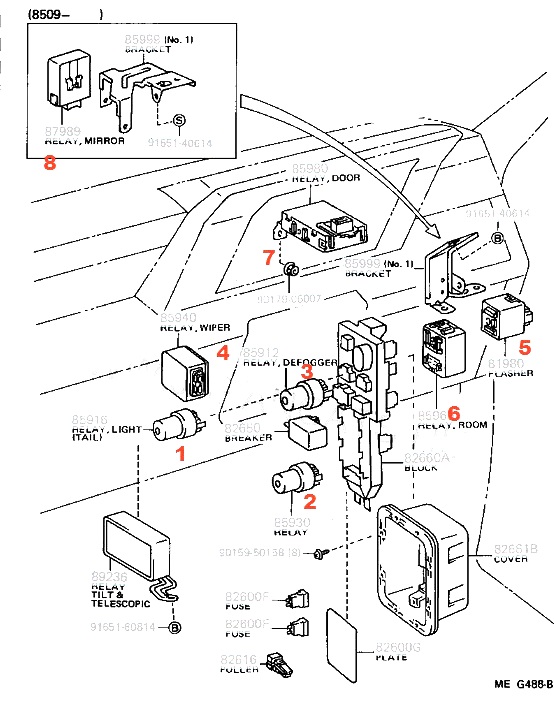

Схема реле в блоке

Описание реле Toyota Crown

1. Реле габаритных огней
2. Реле обогревателя заднего стекла
3. Реле обогревателя
4. Реле стеклоочистителя
5. Реле указателей поворотов
6. Реле света салона
7. Реле дверей
8. Реле регулировки зеркал

Общее назначение предохранителей в блоке салона

• RADIO: аудиосистема, магнитола Toyota Crown;
• FOG: передние противотуманные фары;
• ENGINE: система управления двигателем EFI, зажигание;
• TURN: указатели поворотов и аварийная сигнализация;
• STOP: стоп-сигналы, верхний стоп-сигнал, ABS, круиз-контроль;
• ECU-B: мультиплексная система (электрозамки дверей, сигнализация, подсветка посадки, DRL, беспроводной ключ), кондиционер, задние противотуманки;
• CIG: прикуриватель, зарядка устройств;
• GAUGE: приборы, счетчики, часы, дисплей температуры, многофункциональный дисплей, блокировка передач, напоминание о ремнях;
• PANEL: подсветка перчаточного ящика, часы, дисплей температуры, многофункциональный дисплей, панель приборов, индикатор овердрайва;
• DOME: подсветка зажигания, салонное освещение, персональные лампы, багажник, индивидуальные подсветки, часы, дисплеи;
• ECU-IG: подушки безопасности SRS, электроокна, ABS;
• SEAT HTR: обогрев сидений;
• TAIL: задние фонари, габариты, номерной знак;
• WIPER: передние стеклоочистители;
• HEATER: обогреватель салона;

Предохранитель прикуривателя в Toyota Crown маркируется как CIG — ключевой элемент для ремонта электрики.

140

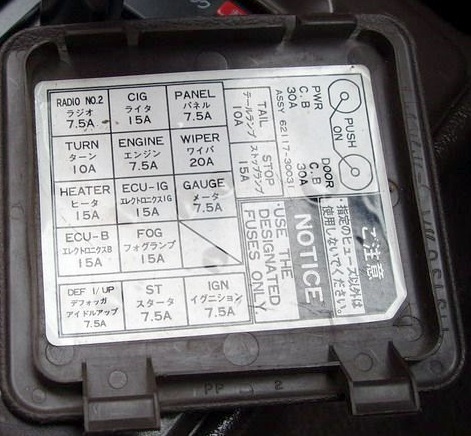

Схема предохранителей блока салона S140

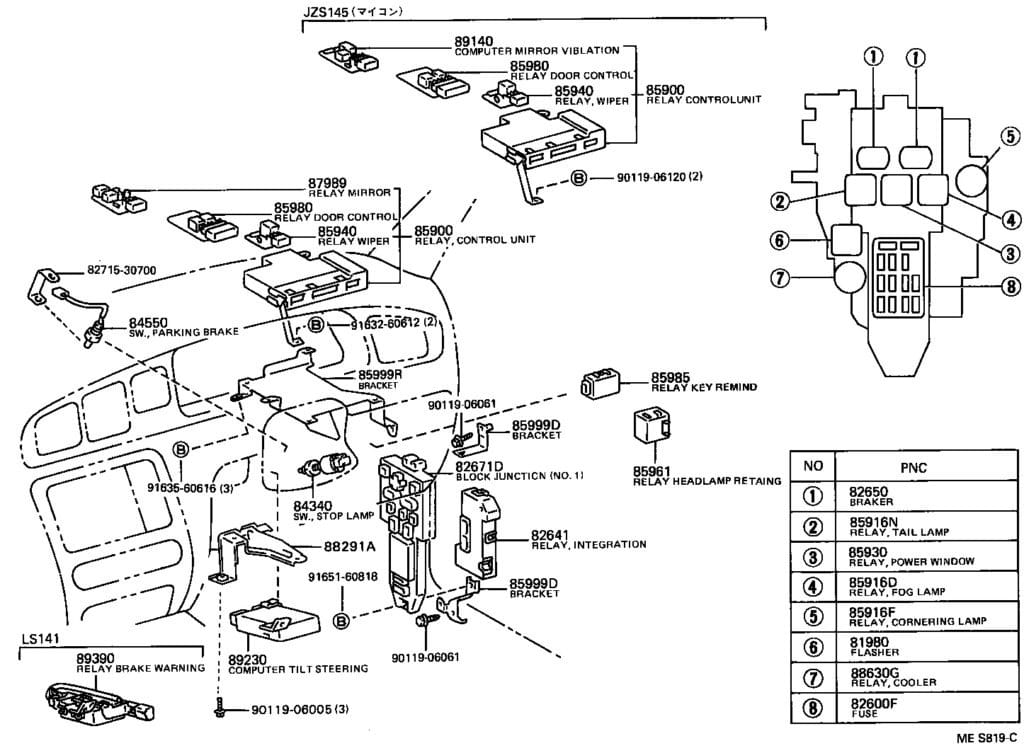

Схема реле в блоке

89140 КОМПЬЮТЕР, КОНТРОЛЬ ЗЕРКАЛА В СБОРЕ
85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ
85900 РЕЛЕ, БЛОК УПРАВЛЕНИЯ
85940 РЕЛЕ, ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА
87989 РЕЛЕ, УПРАВЛЕНИЕ ЗЕРКАЛОМ
84550 ВЫКЛЮЧАТЕЛЬ, СТОЯНОЧНЫЙ ТОРМОЗ
85999R КРОНШТЕЙН, РЕЛЕ, NO.6
85985 РЕЛЕ, КЛЮЧЕВОЕ НАПОМИНАНИЕ
85999D КРОНШТЕЙН, РЕЛЕ, NO.4
82671D БЛОК, СОЕДИНИТЕЛЬНЫЙ
85961 РЕЛЕ, ФИКСАТОР ФАРЫ
82650 ВЫКЛЮЧАТЕЛЬ, ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, № 1
84340 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СТОП-ЛАМПА
85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ
82641 РЕЛЕ, ИНТЕГРАЦИЯ № 1
88291A КРОНШТЕЙН, КОНТРОЛЬ СКОРОСТИ, А
85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО
85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА
85916F РЕЛЕ, УГЛОВАЯ ЛАМПА
81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА
89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА
89230 КОМПЬЮТЕР В СБОРЕ, НАКЛОННОЕ РУЛЕВОЕ УПРАВЛЕНИЕ
88630G РЕЛЕ В СБОРЕ, ОХЛАДИТЕЛЬ

Блок под капотом

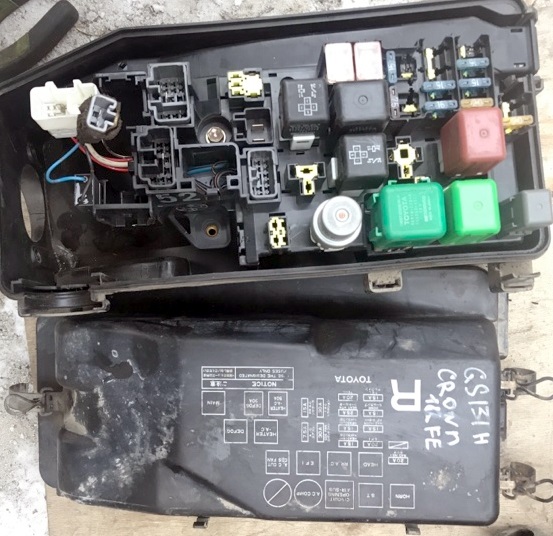

Основной блок предохранителей и реле в моторном отсеке Toyota Crown размещен слева от аккумулятора, рядом с ним для удобного доступа.

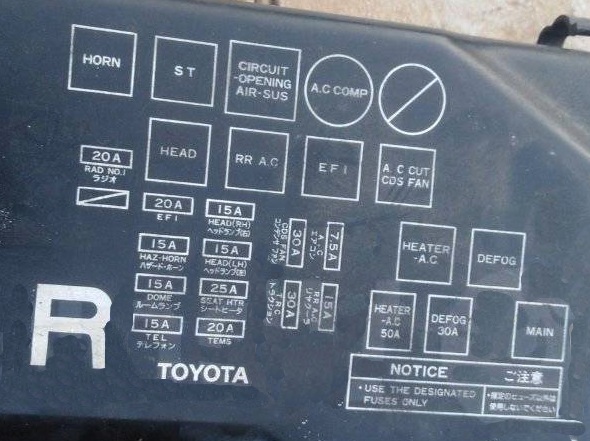

Схема предохранителей с крышки блока под капотом

• HEAD — фары, ближний и дальний свет;
• SEAT HTR — обогрев сидений;
• EFI — система впрыска топлива, двигатель;
• HAZARD — аварийная световая сигнализация;
• АС COMP — компрессор кондиционера;
• DOME — освещение салона;
• CDS FAN — вентилятор конденсатора радиатора;
• AM2 — цепь зажигания;
• RAD No 1 — аудиосистема;

Этот обзор предохранителей и реле Toyota Crown требует доработки — делитесь своими опытом ремонта в комментариях для обогащения материала.
