Предохранители и реле Toyota Corona Premio T211 (Carina)

Toyota Corona Premio T211, также называемая Toyota Carina T210 / T211 / T212, производилась с 1996 по 2001 год в кузовах седан, лифтбек и универсал. За период выпуска автомобиль подвергся нескольким обновлениям. Особенностью этих версий является конфигурация рулевого управления. В этой статье вы узнаете о расположении электронных блоков управления, получите детальную расшифровку предохранителей и реле для Toyota Corona Premio (Carina T211), включая схемы блоков, фото-примеры и указание на предохранитель прикуривателя. Полезная информация по электрической системе, распиновке предохранителей, реле и блокам ECU для владельцев Toyota Corona Premio T211.

Число элементов в блоках может варьироваться в зависимости от года выпуска, рынка сбыта и комплектации вашего Toyota Corona Premio T211.

Общая электрическая схема

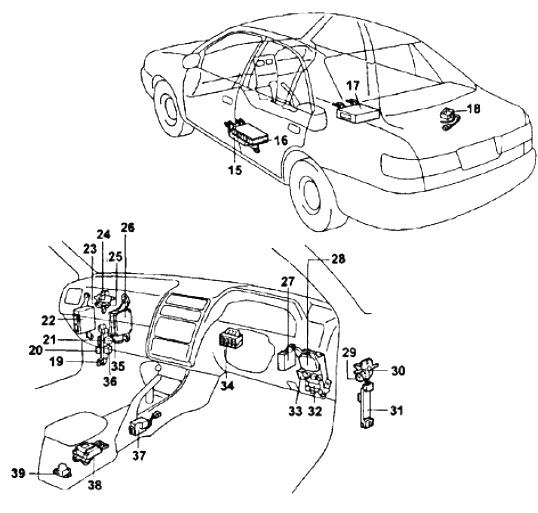

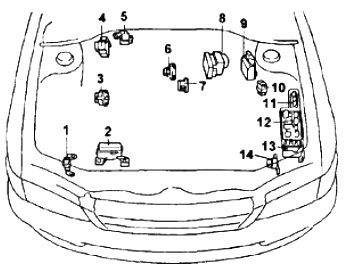

Схема расположения блоков электронного управления и предохранителей

Расшифровка элементов

правый передний датчик SRS
блок реле №5 (модели до 12.1997 г.)
датчик абсолютного давления во впускном коллекторе (3S-FSE)
датчик разрежения в вакуумном усилителе тормозов (3S-FSE)
датчик абсолютного давления во впускном коллекторе (кроме 3S-FSE и дизельных моделей)
датчик давления наддува (дизельные модели)
датчик давления наддува (абсолютного давления во впускном коллекторе) (2С-Т)
блок управления и модулятор ABS (модели с 12.1997 г.)
блок управления форсунками (с 12.1997 г.)
реле свечей накаливания (дизельные модели)
блок реле №2
монтажный блок в моторном отсеке
блок плавких вставок
левый передний датчик SRS
блок системы навигации
усилитель стерео системы (модели до 12.1997 г.); ТВ-тюнер (модели с 12.1997 г.)
блок управления форсунками (модели до 12.1997 г.)
реле очистителя заднего стекла
держатель разъёмов
реле блока управления форсунками (модели до 12.1997 г.)
реле топливного насоса
блок управления ABS (модели до 12.1997 г.)
реле управления форсунками (модели с 12.1997 г.)
блок реле №4
реле «EFI-2» (модели с 12.1997 г.)
электронный блок управления двигателем
реле управления замками дверей
интегрированное реле
реле обогревателя зеркал
блок реле №1
кронштейн крепления разъемов
монтажный блок в салоне
реле обогревателя переднего стекла (антиобледенителя щеток)
центральный монтажный блок
реле ETCS
реле «EFI-2» (модели до 12.1997 г.)
реле селектора АКПП
центральный датчик SRS
датчик замедления ABS.

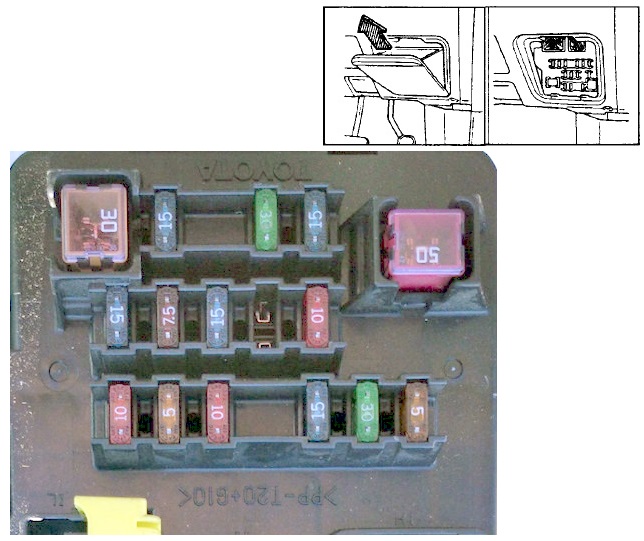

Блок предохранителей в салоне

Блок предохранителей и реле в салоне отмечен на схеме под номером 32. Он расположен за защитной панелью на приборной доске.

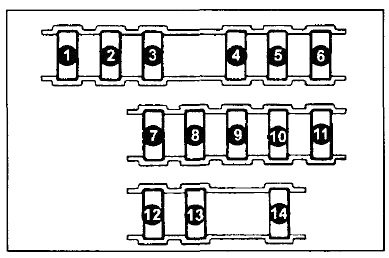

Диаграмма блока

Распиновка предохранителей

1	5А DEFOG / IDLE-UP — Система повышения оборотов холостого хода, ECU двигателя
2	30А DEFOG — Обогрев заднего стекла
3	15А ECU — IG — ABS, блокировка селектора АКПП
4	10А TAIL — Габариты спереди и сзади, подсветка номерного знака
5	5А STARTER — Стартер, электронный блок двигателя
6	5А IGNITION — Система зажигания, ECU
7	10А TURN — Поворотники
8	20А WIPER — Омыватели и стеклоочистители
9	15А METER — Панель приборов
10	7,5А PANEL — Подсветка приборов и кнопок
11	15А LIGHTER / RADIO — Зеркала с электроприводом, прикуриватель, часы, аудиосистема
12	15А FOG — Противотуманки спереди
13	30А DOOR — Центральный замок дверей
14	15А STOP — Тормозные огни

Предохранитель прикуривателя — позиция 11, номинал 15А в салонном блоке Toyota Corona Premio T211.

На задней стороне блока могут быть установлены дополнительные реле.

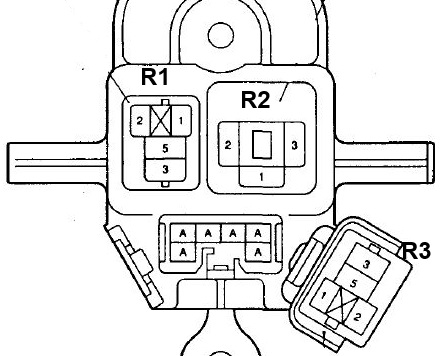

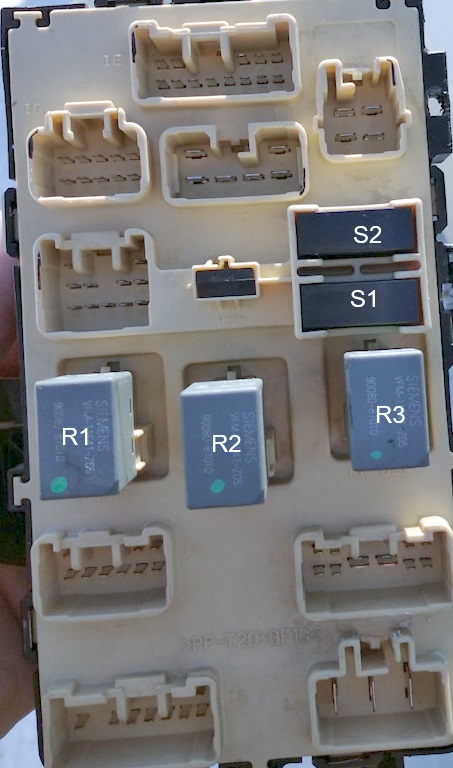

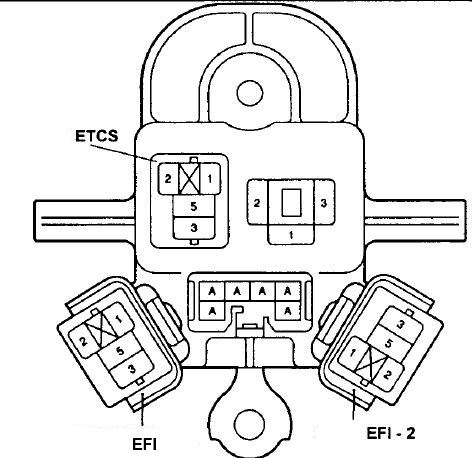

Схема реле

Расшифровка реле

R1 — Основное силовое реле
R2 — Реле габаритных огней
R3 — Реле обогрева заднего стекла
S1 — Фильтр помех для радио (обогрев)
S2 — Фильтр помех (зажигание)

Блок в моторном отсеке

На схеме — позиция 12.

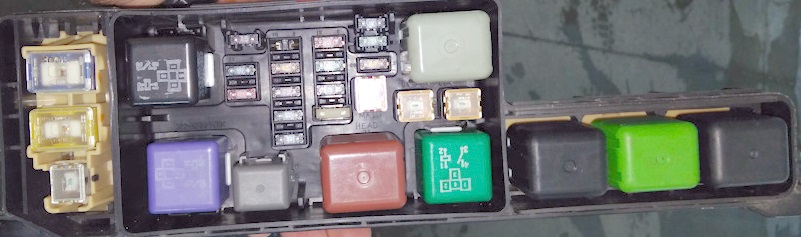

Пример расположения

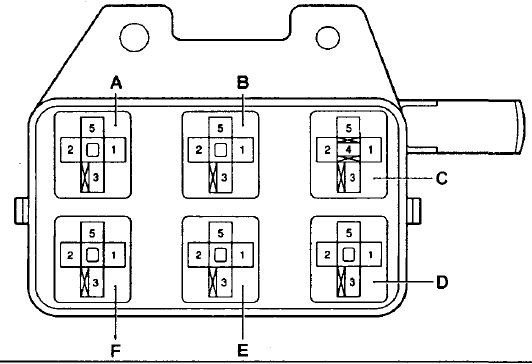

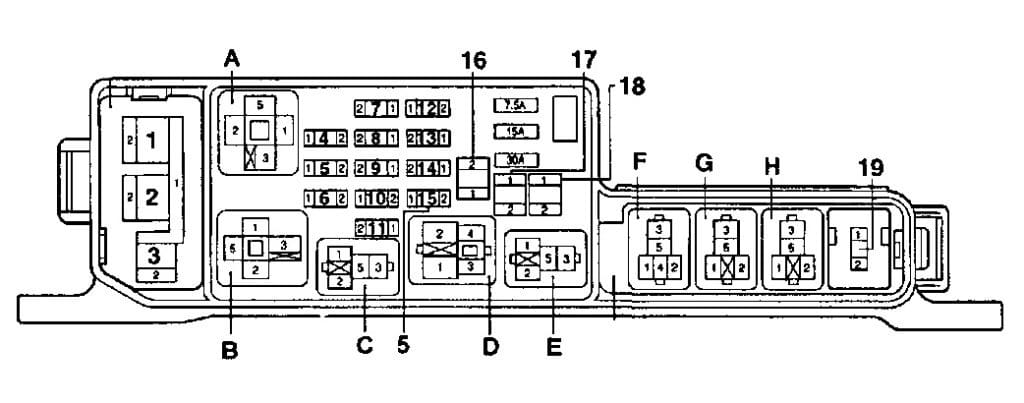

Диаграмма

Описание элементов

Реле
А — реле №1 э/дв. вентилятора системы охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 э/дв. вентилятора системы охлаждения, G — реле №3 э/дв. вентилятора системы охлаждения, Н — реле кондиционера;

Плавкие вставки
1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A;

Предохранители
