Предохранители и реле Toyota Corolla Verso

От /

Toyota Corolla Verso AR10 производилась в период с 2004 по 2009 год, включая модели 2004, 2005, 2006, 2007, 2008 и 2009 годов выпуска. Автомобиль распространялся глобально, поэтому доступны варианты с левым и правым рулем. В этой статье представлено подробное руководство по предохранителям и реле Toyota Corolla Verso AR10: расположение электронных блоков управления, функции всех предохранителей и реле, схемы блоков предохранителей Toyota Corolla Verso с иллюстрациями и фотографиями. Особое внимание уделено предохранителю прикуривателя, а также замене предохранителей и диагностике электрических систем.

toyota corolla verso предохранители

Положение блоков и функции их компонентов могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта Toyota Corolla Verso.

Блоки предохранителей в салоне

Расположение блоков

Диаграмма расположения блоков предохранителей в интерьере

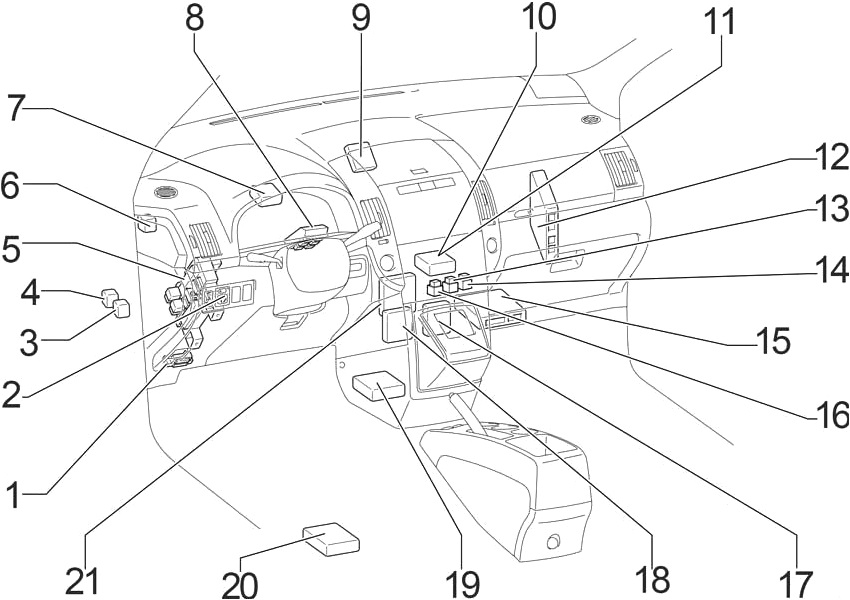

Вариант с левым рулем

Расположение блоков предохранителей в салоне Toyota Corolla Verso

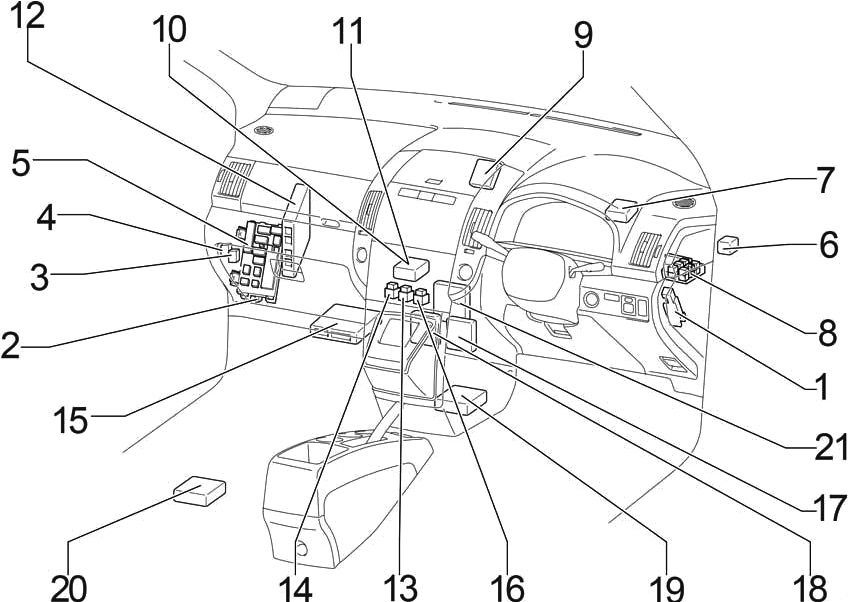

Вариант с правым рулем

Расположение блоков предохранителей в салоне Toyota Corolla Verso

Описание элементов

  1. Вспомогательный блок предохранителей Toyota Corolla Verso
  2. Модуль управления электрикой кузова
  3. Реле обогрева заднего стекла
  4. Реле топливного насоса (Circuit Opening Relay)
  5. Основной блок предохранителей
  6. Реле поворотников (аварийка)
  7. Ресивер центральной блокировки
  8. Распределительный блок
  9. Модуль транспондера ключа
  10. Блок автоматического кондиционера
  11. Усилитель кондиционера
  12. ЭБУ двигателя
  13. Блок реле №2
  14. Блок реле №3
  15. Блок АКПП
  16. Блок реле №1
  17. Реле стеклоочистителя
  18. Блок парковочных датчиков (Clearance Sonar)
  19. Центральный модуль SRS
  20. Блок камеры заднего вида
  21. Блок зажигания

Основной блок предохранителей в салоне

Расположен в нижней секции приборной панели под защитной панелью.

Иллюстрация блока

фото блока предохранителей в салоне

Диаграмма предохранителей

Диаграмма блока предохранителей в салоне Toyota Corolla Verso

Расшифровка предохранителей и реле

110А IGN — Система SRS, приборная панель, стартер, EFI / SFI
220A S/ROOF — Электролюк
37,5A RR FOG — Задний туман
415A FR FOG — Передний туман, индикатор
525A AM1 — Стартер, предохранители: «CIG», «RAD NO.1»
67,5A PANEL — Освещение панели, АКПП, перчатка, подлокотник, washer jets, парковка, MID
720A RR WIP — Задний wiper/washer
87,5A GAUGE2 — Реверс, leveler, turn signals, hazards
915A CIG — Прикуриватель, розетка
1010A HTR — Обогрев сидений, AC
11—
127,5A RAD NO.1 — Аудио, MID, mirrors, cluster, outlet
1330A PWR SEAT — Электросиденья
1410A TAIL — Tail lights, license, trunk, auto lights, fogs, cluster
157,5A OBD2 — Диагностика
1615A P/POINT — Розетка
1725A DOOR — Door locks
1825A WIP — Передний wiper/washer, headlight washers
197,5A ECU-IG — Radiator fan, charging, power steering, ABS, VSC
2020A S-HTR — Seat heaters
2110A GAUGE1 — Lights switch, MID, fuses, cluster, shift lock, AT, mirror, wiper, parking brake
2215A STOP — Stop lights, shift lock, high mount, EFI/SFI
Реле
R1Резерв
R2HTR — Heater
R3SEAT HTR — Seat heaters
R4IG1 — Ignition
R5TAIL — Tail lights

Предохранитель прикуривателя в Toyota Corolla Verso — это элемент №9 на 15А.

Вспомогательный блок предохранителей

Диаграмма

Диаграмма вспомогательного блока предохранителей в салоне

Функции

125А АСС — Push start, immobilizer, steering lock (LHD)
220A P-RR P/W — Rear power window
320A P-FR P/W — Front power window
420A D-RR P/W — Rear door window
520A D-FR P/W — Front door window
67,5A ECU-B 1 — Transmission
710A FUEL OPN — Fuel filler door
820A FR DIC — Wiper deicer, «MIR HTR» fuse
910А А/С — Manual AC, aux heater
107,5A DEF I/UP — AC
117,5A ST — MID, EFI/SFI, starter
1210A MIR HTR — Mirror heaters
1315A RAD NO.2 — Audio, MID
147,5A DOME — Interior lights, personal, door, trunk, vanity, footwell
157,5A ECU-B 2 — AC, wireless
1630A PWR SEAT — Power seats

Модули реле в салоне

Диаграмма реле

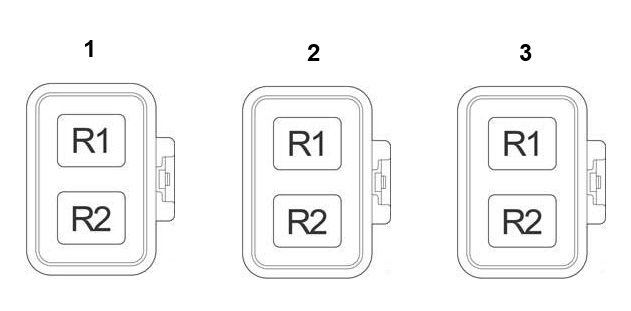

Диаграмма реле в салоне Toyota Corolla Verso

Расшифровка реле

1
R1ACC relay
R2Starter (ST)
2
R1Power outlets
R2Ignition (IG2)
3
R1Front fog lights
R2Rear fog light

Дополнительные компоненты

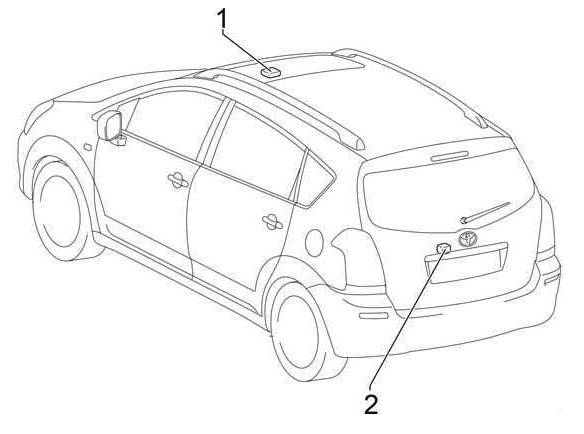

Диаграмма дополнительных элементов в салоне Toyota Corolla Verso

  1. Модуль люка
  2. Реле заднего wiper

Блоки под капотом

Расположение

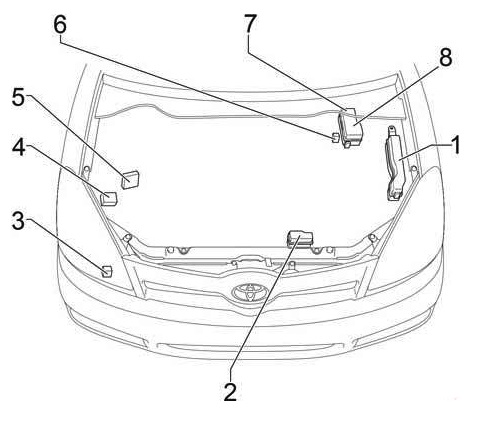

Схема расположения блоков предохранителей под капотом

Расположение блоков под капотом Toyota Corolla Verso

  1. Блок предохранителей и реле
  2. Блок реле
  3. Реле headlight washers
  4. Блок VSC
  5. EDU (injector control)
  6. Реле glow plugs
  7. Вспомогательный блок (1ZZ-FE, 3ZZ-FE)
  8. Вспомогательный блок (1CD-FTV)

Блок предохранителей и реле под капотом

Установлен слева в моторном отсеке.

блок предохранителей и реле под капотом Toyota Corolla Verso

Диаграммы

Вариант А

Диаграмма блока под капотом вариант А Toyota Corolla Verso

Вариант Б

Диаграмма блока под капотом вариант Б Toyota Corolla Verso

Расшифровка

1—
225А VSC — 1CD–FTV: ABS, VSC
25A ABS — 1CD–FTV: ABS
3—
4—
5—
67,5A ALT-S — Charging system
730A DCC — Fuses: «ECU-B NO.2», «DOME», «RAD NO.2»
830A AM2 — Starter, fuses: «ST», «IGN»
910A HAZARD — Turn signals, hazards
1025A F-HTR — 1CD–FTV: Fuel heater
1115A HORN — Horn
1220A EFI — EFI/SFI, fuses: «EFI NO.1», «EFI NO.2»
1325A PWR HTR — 1CD–FTV: Aux heater
1430A RR DEF — Rear defogger
1540A MAIN — Headlight washers, headlights, fuses: «H-LP HI LH», «H-LP HI RH», «H-LP LH», «H-LP RH»
1650A AM1 NO.1 — 1CD–FTV: Fuses: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P/W», «FR P/W», «RL P/W», «RR P/W»
1730A H/CLN — Headlight washers
1840A HTR — AC, heater
1930A CDS — Radiator fan
2040A RDI — 1CD–FTV, 1ZZ-FE, 3ZZ-FE: Radiator fan
30A RDI — 1AZ-FE, 1AZ-FSE: Radiator fan
2150A VSC — 1CD–FTV: ABS, VSC
40A ABS — 1CD–FTV: ABS
2215A IG2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Starter, EFI/SFI
2310A THROTTLE — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Throttle body
10A ETCS — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Throttle body
2420A A/F — 1AZ-FSE, 1AZ-FE: A/F sensor
251AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
261AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
2750A EMPS — 1ZZ-FE, 3ZZ-FE: Power steering
Реле
R1EFI MAIN — 1CD–FTV: Radiator fan
R2EDU — 1CD–FTV: Radiator fan
R3FAN NO.3 — 1CD–FTV: Radiator fan
R4FAN NO.1 — Radiator fan
R5FAN NO.2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Radiator fan
R61AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
R7FAN NO.3 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Radiator fan
R81AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
R9EMPS — 1ZZ-FE, 3ZZ-FE: Power steering

Вспомогательный блок предохранителей под капотом

Диаграмма

Вариант А

Вспомогательный блок под капотом вариант А Toyota Corolla Verso

Функции

1—
250A HTR2 — Aux heater
350A HTR1 — Aux heater
480A GLOW — Glow plugs
5140A ALT — Relays: «IG1», «TAIL», «SEAT HTR», fuses: «H-LP CLN», «AM1 NO.1», «RDI», «CDS», «VSC» (50A), «VSC» (25A), «ABS» (40A), «ABS» (25A), «H/CLN», «RR DEF», «GLOW», «HTR NO1», «HTR NO2», «RFGHTR», «AM1 NO.2», «RR FOG», «S/ROOF», «STOP», «P/POINT», «FR FOG», «OBD2», «DOOR»
Реле
R1
R2HTR2 — Aux heater
R3HTR1 — Aux heater

Вариант Б

Вспомогательный блок под капотом вариант Б Toyota Corolla Verso

Расшифровка

1
10A EFI NO.1 — EFI / SFI
27,5A EFI NO.2 — Emission control
325A VSC — ABS, VSC
25A ABS — ABS
4100А ALT — 1ZZ-FE, 3ZZ-FE: Fuses: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC» (50 A), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «DOOR», «STOP»,  «OBD2»,  «S/ROOF», «PWR SEAT», «P/POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR» ,»S-HTR»
120А ALT — 1AZ-FSE, 1AZ-FE: Fuses: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC» (50 A), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «DOOR», «STOP»,  «OBD2»,  «S/ROOF», «PWR SEAT», «P/POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR» ,»S-HTR»
550A VSC — ABS, VSC
40A ABS — ABS
650A AM1 NO.1 — Fuses: «PWR SEAT», «FR DIC», «FUEL OPN», «ECU-B 1″, P-RR P/W», «P-FR P/W», «D-RR P/W», «D-FR P/W»
730A H-LP CLN — Headlight washers
Реле
R1INJ — Injector
R2EFI — ECM
R3IG2 — Ignition
R4A/F — A/F sensor

Блок реле под капотом

Иллюстрация

Блок реле под капотом

Диаграмма

Диаграмма блока реле под капотом Toyota Corolla Verso

Описание

110A H-LP HI LH — Left high beam
210A H-LP HI RH — Right high beam, cluster
315A H-LP LH — Left low beam
415A H-LP RH — Right low beam
Реле
R1HORN — Horn
R2F-HTR — Fuel heater
R3H-LP — Headlights
R4DIM — Dimmer
R5FAN NO.2 — Radiator fan
