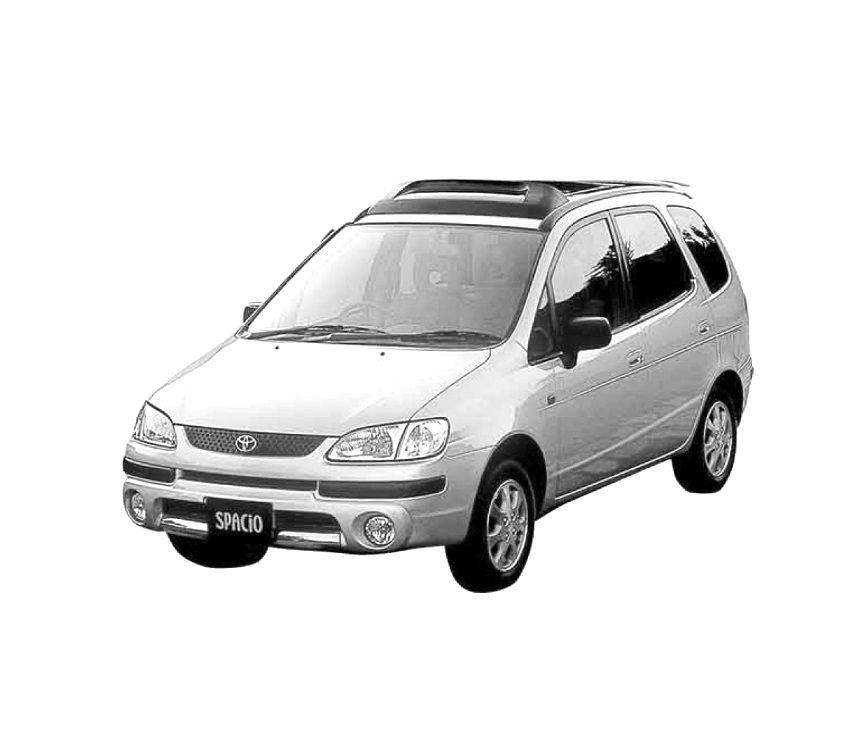

Toyota Corolla Spacio первого поколения выпускалась в период с 1997 по 2000 год. В этой статье мы подробно разберем расположение электронных блоков управления, схемы предохранителей и реле для Toyota Corolla Spacio 1, включая фото-иллюстрации и описания. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также другим ключевым элементам электрической системы автомобиля.
Блоки в салоне
Расположение

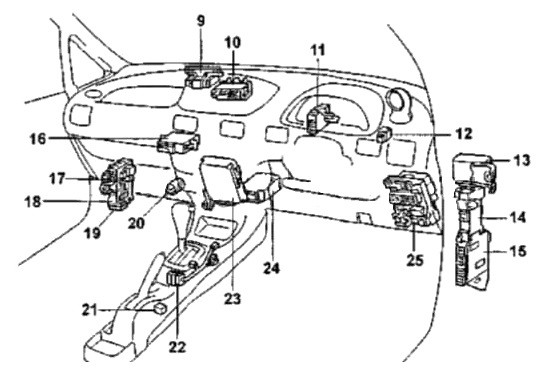

Общая схема расположения блоков в салоне Toyota Corolla Spacio
Описание компонентов
- 9 — контроллер управления камерой
- 10 — центральный монтажный блок (J/B)
- 11 — реле управления замками дверей
- 12 — блок реле со стороны водителя (R/B) (реле противотуманных фар)
- 13 — гидравлический блок системы ABS (с 04.1999 г.)
- 14 — блок реле со стороны водителя (R/B)
- 15 — монтажный блок со стороны водителя (J/B)
- 16 — усилитель кондиционера
- 17 — реле заднего отопителя
- 18 — монтажный блок №4
- 19 — блок предохранителей
- 20 — реле включения высокой скорости вентилятора отопителя
- 21 — датчик замедления (с 07.1997 г.)
- 22 — блок управления системы блокирования селектора
- 23 — электронный блок управления двигателем
- 24 — центральный датчик системы SRS
- 25 — монтажный блок предохранителей под приборной панелью (J/B)
Блок предохранителей в салоне

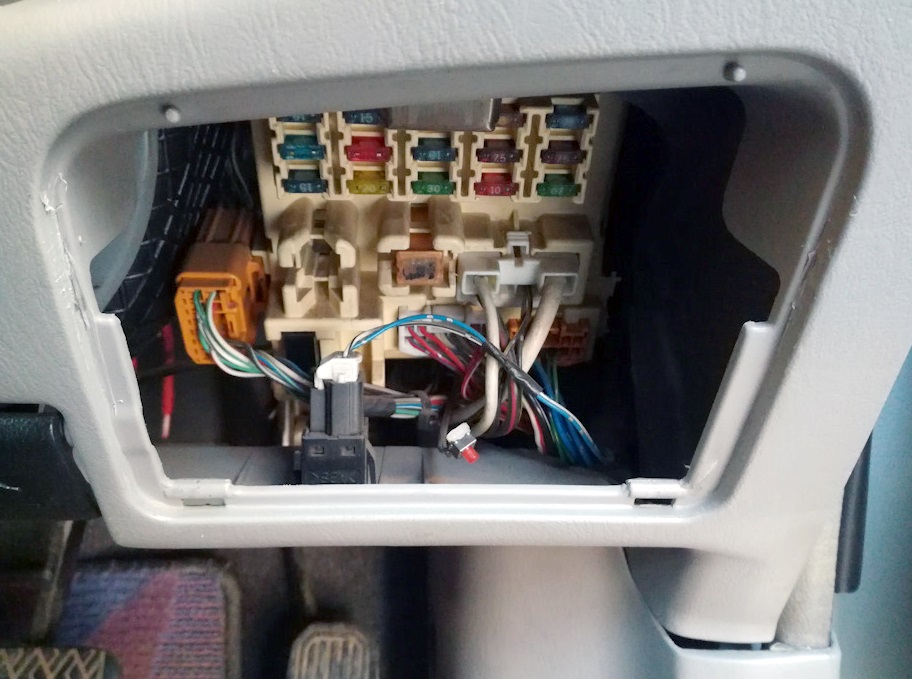

Этот блок размещен в нижней части приборной панели, скрыт за защитной крышкой для удобства доступа.

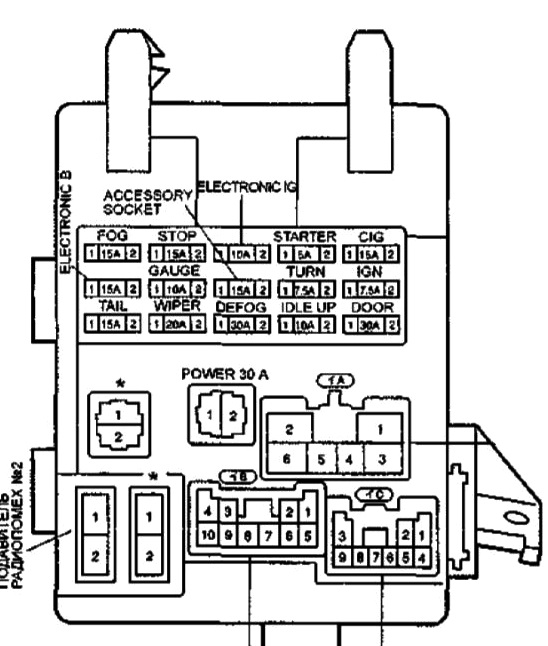

Схема блока предохранителей
Всегда проверяйте схемы на крышке вашего блока предохранителей для точности.
Расшифровка предохранителей
| LECTRONIC-B (ECU-B) | 15А Подушки системы безопасности (SRS), преднатяжители ремней безопасности, магнитола и система заднего обзора |
| STOP | 15А Электронный блок управления АКПП и двигателем, анти блокировочная система тормозов (ABS), система блокировки ключа в замке зажигания, стоп-сигналы. |
| accessory socket | 15А Дополнительное оборудование |
| POWER | 30А Люк, стекло подъемники |
| DOOR | 30А Центральный замок и система блокировки ключа в замке зажигания |
| FOG | 15А Противотуманные фары, система управления двигателем и АКПП |
| TAIL | 15А Система управления двигателем и АКПП, комбинация приборов, тахометр, противотуманные фары, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, подсветка, габариты. |
| CIG | 15А Наружные зеркала, подушки безопасности, система блокировки ключа в замке зажигания, прикуриватель, магнитола, камера заднего обзора, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, дополнительное оборудование |
| TURN | 7,5А Аварийная сигнализация, указатели поворота |
| DEFOG | 30А Обогреватель стекла задней двери |
| GAUGE | 10А Система зарядки, система управления двигателем и АКПП, система 4WD, анти блокировочная система тормозов (ABS), комбинация приборов, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, кондиционер, фонари заднего хода, система предупреждения о не пристегнутых ремнях безопасности, стеклоподъемники, система управления люком, центральный замок, магнитола, система заднего обзора, тахометр |
| ELECTRONIC-IG | 10А Электродвигатель вентилятора системы охлаждения, анти блокировочная система тормозов (ABS), система блокировки ключа в замке зажигания. |
| (ECU-IG) | |
| WIPER | 20А Очиститель и омыватель лобового стекла и стекла задней двери |
| STARTER | 5А Система запуска, система зажигания, система управления двигателем и АКПП, комбинация приборов |
| IDLE-UP | 10А Система управления двигателем и АКПП, обогреватель стекла задней двери |
| IGN | 7,5А Система зарядки, система управления двигателем и АКПП, подушки безопасности, комбинация приборов |
| CDS FAN | 30А Вентилятор конденсатора кондиционера |
Предохранитель прикуривателя — это правый верхний элемент на 15А, помеченный как CIG в блоке салонных предохранителей Toyota Corolla Spacio.
Сзади блока могут быть установлены реле, такие как реле габаритов и интегрированное реле для различных функций.
Монтажный блок №4
Указан на схеме под номером 18 в салоне.

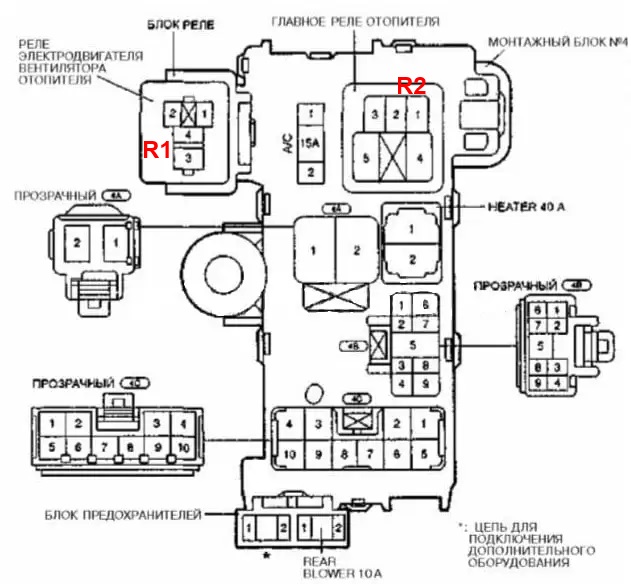

Схема монтажного блока №4
- R1 — Реле электро вентилятора отопителя
- R2 — Главное реле отопителя
Блок реле со стороны водителя
Отмечен на схеме под номером 14.

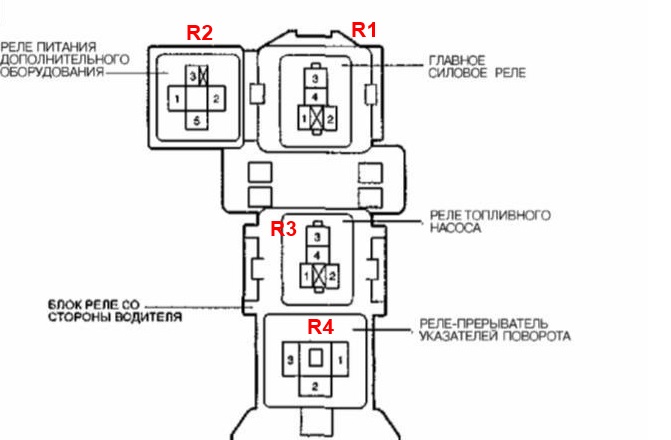

Схема блока реле
Расшифровка элементов
- Главное силовое реле
- Реле питания дополнительного оборудования
- Реле топливного насоса
- Реле указателей поворотов
Блоки под капотом
Расположение

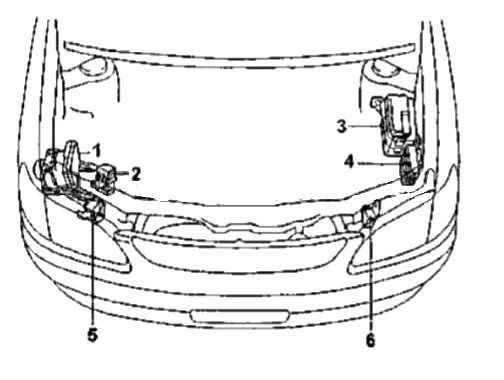

Общая схема расположения блоков под капотом Toyota Corolla Spacio
Расшифровка обозначений
- электронный блок управления ABS и модулятор давления (до 04.1999 г.)
- блок реле системы ABS (до 04.1999 г.)
- монтажный блок №2 (J/B №2)
- блок реле и предохранителей №5 (R/B №5)
- правый передний датчик системы SRS (с 04.1998 г.)
- левый передний датчик системы SRS (с 04.1998 г.)
Монтажный блок №2
Этот блок установлен в левой части моторного отсека, рядом с амортизационной стойкой для легкого доступа.
Фото-пример и схема с крышки блока предохранителей под капотом
Схема блока №2
Назначение предохранителей в монтажном блоке №2
| 1 | 5А ALT-S — Система зарядки |
| 2 | 10А HEAD (RH-UPR) — Правая фара (DRL — дневные ходовые огни) |
| 3 | 15А EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15А F-HTR — 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 4 | 10А HORN — Звуковой сигнал, противоугонная система |
| 5 | 10А HAZARD — Аварийная сигнализация, указатели поворота |
| 6 | 15А AM2 — Система запуска, предохранители: ”ST”, ”IGN” |
| 7 | — |
| 8 | 10А HEAD (LH-UPR) — Левая фара (DRL — дневные ходовые огни) |
| 9 | 15А DOME — Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | 50А AM1 — Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP” |
| 15 | 30А FAN — Вентилятор системы охлаждения |
| 30А RDI — Вентилятор системы охлаждения | |
| 16 | 40А MAIN — Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO» |
| 17 | 100А ALT — Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR” |
| 18 | 50А ABS — АБС |
Расшифровка реле в блоке №2
| R1 | Блок управления двигателем (ENGINE MAIN) |
| R2 | 4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR) |
| R3 | Фары (HEAD) |
| R4 | Стартер (ST) |
| R5 | Звуковой сигнал |
| R6 | Вентилятор системы охлаждения (FAN NO.1) |
Блок реле и предохранителей №5
Схема блока №5 под капотом
Описание элементов блока №5
| 1 | 30А CDS — Вентилятор системы охлаждения |
| 2 | 10А HEAD (LH-LWR) — с DRL: Левая фара (DRL — дневные ходовые огни) |
| 3 | 15А HEAD (RH-LWR) — с DRL: Правая фара |
| 4 | 7,5А DRL — Дневные ходовые огни |
| R1 | Dimmer |
| R2 | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R3 | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R4 | Муфта компрессора кондиционера (A.C MG) |
