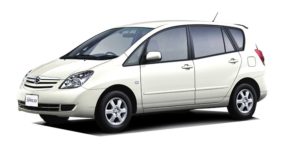

Toyota Corolla Spacio 2 поколения производилась в 2000–2004 годах под кодами кузова 121 и 124. Версия с левым рулем известна как Toyota Corolla Verso. Главное различие между ними — позиция рулевого колеса, но электрические цепи и схемы предохранителей в этих моделях во многом идентичны. В этой статье мы подробно разберем предохранители и реле Toyota Corolla Spacio (Verso), включая расположение блоков, схемы и назначение элементов. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также ключевым словам вроде «схемы предохранителей Toyota Corolla Spacio», «реле Verso» и «электрика Corolla 2000-2004».
Конфигурация блоков предохранителей и функции их элементов может варьироваться в зависимости от года выпуска, комплектации и рынка (левый или правый руль). Всегда проверяйте назначения по схемам на крышке вашего блока предохранителей Toyota Corolla Spacio или Verso.
Блок предохранителей в салоне
Версия с правым рулем
Чтобы получить доступ, отвинтите крепежный винт, отстегните фиксаторы и снимите бардачок.
Примерное расположение блока предохранителей Toyota Corolla Spacio
Фотография блока в салоне
Расположение элементов блока предохранителей
Диаграмма блока
Полная расшифровка предохранителей и реле
| а | POWER 30A — электроокна, люк |
| b | DEFOG 30A — обдув заднего стекла от наледи |
| с | HEATER 40A — климат-контроль, печка салона |
| 1 | WASH 15A — дворники и омыватель лобового стекла |
| 2 | ECU-КЗ 10A — ABS, рулевая рейка с усилителем, охлаждающие вентиляторы |
| 3 | GAUGE 10A — панель приборов, поворотники, аварийка, оповещения о ремнях и ключе, дверные замки |
| 4 | резерв |
| 5 | резерв |
| 6 | резерв |
| 7 | WIPER 25A — передние дворники и омыватель |
| 8 | TAIL 15А — габаритные огни, задний туман, контроль света, ближний свет |
| 9 | STOP 15A — стопы, ЭБУ двигателя, индикаторы АКПП, ABS |
| 10 | DOOR 25А — центральный лок, подсветка салона, оповещения, брелок |
| 11 | P/W 20А — стеклоподъемники |
| 12 | Резерв |
| 13 | АМ1 25А — цепь зажигания AM1 | 14 | ECU-B 7.5A — туманки, ЭБУ двигателя и АКПП |
| 15 | FOG 15A — передние туманные фары |
| 16 | ST 7,5A — приборы, ЭБУ, запуск |
| 17 | A/C 25A — кондиционер |
| 18 | IG2 15A — ABS, генератор, АКПП, руль, двигатель, зажигание, подушки SRS |
| 19 | DEF I-UP 10A — ЭБУ двигателя, обогрев заднего стекла |
| 20 | Резерв |
| 21 | CIG 15А — прикуриватель, аудио, навигация, часы, зеркала |
Предохранитель прикуривателя в Toyota Corolla Spacio — это элемент №21 на 15A. Ключевые слова: «замена предохранителя прикуривателя Corolla Verso», «схема CIG 15A».
На задней панели блока размещены реле.
Фотография реле
Функции реле в блоке салона
| А | Реле системы зажигания |
| В | Реле обогрева заднего стекла |
| С | Реле бензонасоса |
| D | Реле подъемников стекол |
| Е | Реле стартера |
Версия с левым рулем
Доступ осуществляется путем снятия перчаточного отсека.
Схема на крышке блока для левого руля Toyota Corolla Verso
Диаграмма блока предохранителей
Расшифровка элементов
| 1 | не используется |
| 2 | не используется |
| 3 | не используется |
| 4 | 25А FUEL HTR — подогрев топлива |
| 5 | 15А CIG — прикуриватель, магнитола, часы, управление зеркалами |
| 6 | 15А IG2 — датчики, SRS, впрыск топлива, стартер, зарядка |
| 7 | 10А М-НТR/ DEF I-UP — антизапотевание зеркал, впрыск топлива |
| 8 | 7,5А ST — стартер, впрыск, датчики |
| 9 | 10А ECU-B — кондиционер, ABS, VSC, задний туман |
| 10 | 25А АМ1 — защита цепи CIG |
| 11 | 15А ТАIL — габариты, задний свет, номер, парктроники, приборы, часы, омыватель фар, туманки, сиденья, впрыск |
| 12 | 20А P/V — электроокна |
| 13 | 15А SТОР — стопы, высокий стоп, блокировка АКПП, впрыск, ABS, VSC |
| 14 | 15А FOG — туманки спереди |
| 15 | 25А DOOR — электрозамки дверей |
| 16 | не используется |
| 17 | 10А А/С — кондиционер |
| 18 | 7,5А ОВD — диагностика бортовой системы |
| 19 | 10А GAUGE — датчики, кондиционер, окна, задний ход, DRL, обогрев, АКПП, замки, зарядка, аварийка, зеркало, SRS, индикатор ремня |
| 20 | 15А S-НТR — обогрев сидений |
| 21 | 15А WASH — дворники и омыватель спереди |
| 22 | 10А ЕСU-IG — SRS, вентилятор, ABS, блокировка, руль, омыватель фар |
| 23 | 25А WIPER — дворники спереди и сзади |
| 24 | 40А DEFOG — обогрев заднего стекла, защита M-HTR/DEF I-UP |
| 25 | 30А РОWER — окна, люк |
| 26 | 40А НЕАТЕR — кондиционер, защита А/С |
Диаграмма реле на задней стороне блока
Расшифровка реле
A | Реле зажигания |
B | Реле обогрева заднего стекла |
C | Реле топливного насоса |
D | Реле стеклоподъемников |
E | Реле стартера |
F | Электропривод окон и люка |
G | Обогрев стекла, кондиционер, печка |
Блоки под капотом
Основной монтажный блок
Расположен слева от аккумулятора в моторном отсеке Toyota Corolla Spacio.
Схема на крышке подкапотного блока предохранителей
Полная схема
Расшифровка предохранителей под капотом
| А | Реле рулевого усилителя |
| В | Реле компрессора кондиционера |
| С | Реле горна |
| D | Реле впрыска топлива |
| Е | Реле вентилятора №2 |
| F | Реле вентилятора №1 |
| а | EMPS (50A) — рулевое управление |
| b | HEAD MAIN (40A) — основные фары |
| с | A/PUMP (50A) — ЭБУ двигателя (2ZZ-GE) |
| d | ALT (100А) — генератор, обогрев стекла |
| е | H-LP CLN (30A) — омыватель фар |
| f | RDI FAN (30A) — вентиляторы охлаждения |
| g | ABS №1 (30A) или VSC №1 (40А) — ABS/VSC |
| h | ABS №2 (40A) или VSC №2 (40A) — ABS/VSC |
| 1 | HEAD RH (15A) — правая фара |
| 2 | HEAD LH (15A) — левая фара |
| 3 | HORN (10A) — клаксон |
| 4 | HAZARD (10A) — поворотники, аварийка |
| 5 | ALT-S (5A) — зарядная система |
| б | запасной |
| 7 | EFI (15A) — ЭБУ, АКПП, фары, салон, авто-кондиционер, аудио, контроль света, брелок, ABS |
| 8 | DOME (15A) — часы, приборы, фары, освещение, кондиционер, аудио, контроль, дистанционка |
| 9 | АМ2 (30А) — цепь AM2 зажигания |
| 10 | резерв |
| 11 | резерв |
| 12 | резерв |
| 12 | резерв |
Блок 3
Монтируется у радиаторов и вентиляторов системы охлаждения.
Диаграмма
Назначение
- Реле вентилятора №1
- Реле вентилятора №2
- Реле вентилятора №3
Блок 4
Возможно размещение справа в моторном отсеке.
Диаграмма
Расшифровка
- А — Реле насоса ABS
- В — Реле клапанов ABS
- 1 — 7,5А ABS (VSC)
