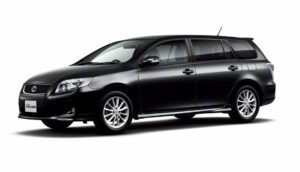

Toyota Corolla Fielder 140 производилась в период с 2007 по 2013 год в кузове универсал под кодами 141 142 144, представляя второе поколение линейки. Параллельно выпускалась Corolla Axio в формате седана. В течение этих лет модель подверглась обновлениям и рестайлингу. В данной статье мы подробно разберем расположение электронных блоков управления для Toyota Corolla Fielder 140 Axio 141 144, опишем предохранители и реле с указанием их позиций, схемами, иллюстрациями и примерами. Особо выделим предохранитель прикуривателя в Toyota Corolla 140, чтобы облегчить поиск и замену. Также добавим информацию о схемах предохранителей Toyota Fielder 141 142 144 для улучшения понимания электрики автомобиля.
Количество элементов в блоках и их функции могут варьироваться в зависимости от модификации. Рекомендуем сверяться с маркировкой на крышке вашего блока предохранителей Toyota Corolla Fielder 140.
Блоки в салоне
Схема расположения
Общая схема позиций блоков предохранителей и реле в интерьере Toyota Corolla Fielder 140 Axio
Описание компонентов
- Блок корректора фар
- Монтажный блок под приборной панелью
- Монтажный блок №4 под приборной панелью
- Соединительные разъемы (CAN №4)
- Электронный блок управления EPS
- Реле управления стоп-сигналами (модели с 10.2008 г.)
- Реле-прерыватель указателей поворота
- Монтажный блок №3 под приборной панелью
- Блок реле №5 под приборной панелью
- Блок реле №6 под приборной панелью
- Электронный блок управления SRS
- Блок управления кондиционером (усилитель кондиционера)
- Контроллер камеры
- Маршрутизатор
Блок предохранителей
Расположен в пассажирском отсеке слева под панелью приборов в Toyota Corolla Fielder 140.
Чтобы получить доступ, потяните за фиксатор на крышке блока предохранителей Toyota Axio 141 144.
Пример расшифровки с крышки для Corolla Fielder 140
Фото — схема блока в салоне Toyota Corolla 140
Расшифровка предохранителей
| 1 | 7,5А AM1 — Механизм запуска двигателя, электронный впрыск топлива/последовательный впрыск, предохранители: «CIG», «ACC» в Toyota Fielder 140 |
| 2 | 15А FR FOG — Передние противотуманные фонари |
| 3 | — |
| 4 | 25А ACC-B — Предохранители: «CIG», «ACC» для Corolla Axio 141 |
| 5 | 25А DOOR — Электрозамки дверей |
| 6 | — |
| 7 | 10А STOP — Стоп-сигналы, дополнительный стоп, ABS, VSC, модуль кузова, впрыск топлива, АКПП |
| 8 | 7,5A OBD — Разъем для диагностики в Toyota Corolla 142 |
| 9 | 10A ECU-IG NO.2 — Задний ход, зарядка, зеркало с автозатемнением, монитор, люк, обогрев стекла, кондиционер, поворотники, аварийка, индикатор ремня, старт-стоп, парковка |
| 10 | 10A ECU-IG NO.1 — Без старт-стоп: корректор фар, модуль кузова, EPS, вентиляторы охлаждения, блокировка АКПП, датчик дождя, ABS, VSC, аудио, навигация, впрыск топлива, очистители фар, смарт-система входа |
| 11 | 15A WASHER — Омыватели стекол |
| 12 | — |
| 13 | 25A WIPER — Дворники, датчик дождя в Fielder 144 |
| 14 | 10A HTR-IG — Кондиционер, обогрев стекла, вспомогательный обогрев |
| 15 | 15A SEAT HTR — Обогрев сидений |
| 16 | 10A TAIL — Габариты, номерной знак, задний туман, передний туман, корректор, впрыск топлива, подсветка приборов |
| 17 | 7,5A PANEL — Переключатель света, подсветка приборов, перчатка, рулевые кнопки, модуль кузова |
| 18 | 10A ECU-IG NO.1 — Со старт-стоп: корректор фар, модуль кузова, EPS, вентиляторы, блокировка АКПП, датчик дождя, ABS, VSC, аудио, навигация, впрыск топлива, очистители, смарт-система, старт-стоп |
| 19 | 20A FR DOOR — Передние стеклоподъемники |
| 20 | 20A RL DOOR — Левый задний стеклоподъемник |
| 21 | 20A RR DOOR — Правый задний стеклоподъемник |
| 22 | 20A SUNROOF — Солнцезащитный люк |
| 23 | 15А CIG — Прикуриватель, розетка в Toyota Corolla Axio 144 |
| 24 | 7,5A ACC — Электрозеркала, аудио, навигация, блокировка АКПП, модуль кузова, смарт-система, старт-стоп |
| 25 | |
| 26 | 10A MIR HTR — Обогрев зеркал, впрыск топлива |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG — Задний противотуманный фонарь |
| 30 | 7,5A IGN — Блокировка руля, подушки, АКПП, впрыск топлива, смарт-система, старт-стоп |
| 31 | 7,5A METER — Приборная панель, старт-стоп |
Предохранитель прикуривателя в Toyota Corolla Fielder 140 — это 15А под номером 23 (CIG), ответственный за розетку и зарядку устройств.
Верхний отдел блока
Доступ к верхней секции требует снятия бардачка в салоне.
Схема верхней части
Расшифровка элементов
| F1 | 30А Блок ЭБУ кузова / Электростеклоподъемники |
| F2 | 30/40А Питание реле поворотников / Обогрев заднего стекла, предохранитель «MIR HTR» в Corolla 141 |
| F3 | 30А Обогрев сидений |
| R1 | Реле — прерыватель поворотников |
| R2 | Реле обогревателя |
| R3 | Реле «IG1» — зажигание |
Блок реле №1
Схема блока реле №1 в салоне Toyota Fielder 140
Функции реле
| R1 | Стартер (ST) |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |
Блок реле №2
Схема блока реле №2
Расшифровка реле
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
Блоки под капотом
Схема расположения
Общая схема размещения блоков предохранителей и реле в моторном отсеке Toyota Corolla 140
Краткое описание
- Блок управления двигателем
- Основной блок предохранителей и реле
- Реле свечей накала
- Блок управления вентилятором охлаждения
- LHD: Реле очистителей фар
- Блок управления форсунками (EDU)
- Блок реле
- Бензин: Блок тормозной системы
- Дизель: Блок тормозной системы
Основной блок предохранителей и реле
Монтируется слева в моторном компартменте Toyota Corolla Fielder Axio 141 144.
Вариант 1
Схема основного блока под капотом
Функции предохранителей и реле
| F1 | 30А H-LP CLN — Омыватель фар |
| F2 | 45А RDI FAN — Вентилятор охлаждения |
| F3 | 30А ABS NO.3 — ABS и VSC |
| F4 | 50А ABS NO.1 — ABS и VSC |
| F5 | 50А HTR — Кондиционер |
| F6 | 10А ECU-B2 — Робот АКПП, кондиционер, Smart Entry |
| F7 | 10А ECU-B — Приборы, модуль кузова, VSC, замки, стеклоподъемники |
| F8 | 15А RAD NO.1 — Аудиосистема |
| F9 | 10А DOME — Салонное освещение, багажник, Smart Entry |
| F10 | 20А STRG LOCK — Блокировка руля |
| F11 | 30А AM2 — Запуск двигателя, Smart Entry, впрыск |
| F12 | 10А ETCS — Дроссельная заслонка |
| F13 | 10А TURN-HAZ — Поворотники и аварийка |
| F14 | 7,5А ALT-S — Зарядка аккумулятора |
| F15 | 7,5А AM2 NO.2 — Модуль электрооборудования |
| F16 | 50А H-LP MAIN — Фары |
| F17 | 50А P/I — Впрыск топлива |
| F18 | 80А GLOW — Предпусковой подогрев (дизель) |
| F19 | 60А EPS — Электроусилитель руля |
| F20 | 120А ALT — Зарядка АКБ |
| F21 | 15А IG2 — Впрыск топлива, Smart Entry |
| F22 | 10А HORN — Гудок |
| F23 | 20А EFI MAIN — Впрыск топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | 50А AMT — Роботизированная АКПП |
| F28 | 30А HTR SUB NO.3 — Кондиционер |
| F29 | 30А HTR SUB NO.2 — Кондиционер |
| F30 | 30А HTR SUB NO.1 — Кондиционер |
| F31 | 10А H-LP LH LO — Правая фара (ближний) |
| F32 | 10А H-LP RH LO — Левая фара (ближний) |
| F33 | 10А H-LP LH HI — Правая фара (дальний) |
| F34 | 10А H-LP RH HI — Левая фара (дальний) |
| F35 | 10А EFI NO.1 — Впрыск |
| F36 | 10А EFI NO.2 — Впрыск |
| F37 | 7,5А IG2 NO.2 — Запуск, Smart Entry |
| 38 | FR DEICER — Реле вентилятора охлаждения |
| 39 | IGT/INJ — Реле фар |
| 40 | AMT — Реле роботизированной АКПП |
| 41 | H-LP — Реле фар |
Вариант 2
Пример схемы с крышки для блока под капотом Toyota Corolla 142
Схема варианта 2
Расшифровка предохранителей
| 1 | 30A CDS FAN — Электровентилятор(ы) охлаждения |
| 2 | 40A RDI FAN — Электровентилятор(ы) охлаждения |
| 3 | 30A ABS NO. 3 — ABS, VSC |
| 4 | 50A ABS NO. 1 — ABS, VSC |
| 5 | 50A HTR — Кондиционер |
| 6 | 120А ALT — Зарядка, вентиляторы, ABS, HTR, различные цепи салона |
| 7 | 60А EPS — Электроусилитель руля |
| 8 | 80А GLOW — Свечи накала |
| 9 | 50А P/I — EFI MAIN, HORN, IG2 |
| 10 | 50А H-LP MAIN — Фары |
| 11 | 10А EFI NO. 2 — Экология |
| 12 | 10А EFI NO. 1 — Многоточечный впрыск/последовательный впрыск |
| 13 | 10А H-LP RH HI — Правая фара (дальний) |
| 14 | 10А H-LP LH HI — Левая фара (дальний) |
| 15 | 10А H-LP RH LO — Правая фара (ближний) |
| 16 | 10А H-LP LH LO — Левая фара (ближний) |
| 17 | 10А ETCS — Управление дросселем |
| 18 | 10А TURN-HAZ — Поворотники, аварийка |
| 19 | 7,5А ALT-S — Зарядка |
| 20 | 7,5А AM2 NO. 2 — Впрыск, запуск |
| 21 | 30А AM2 — Запуск |
| 22 | 20А STRG LOCK — Блокировка руля |
| 23 | 7,5А IG2 NO.2 — Запуск |
| 24 | 10А ECU-B2 — Кондиционер |
| 25 | 10А ECU-B — ЭБУ кузова, приборы |
| 26 | 15А RAD NO. 1 — Аудио |
| 27 | 10А DOME — Освещение багажника, смарт-ключ |
| 28 | 30А AMP — Аудиосистема |
| 29 | 10А MAYDAY |
| 30 | 10А SPARE — Запасной |
| 31 | 30А SPARE — Запасной |
| 32 | 20А SPARE — Запасной |
| 33 | 20А EFI MAIN — Впрыск, EFI NO.1, EFI NO.2 |
| 34 | 10А HORN -Сигнал |
| 35 | 15А IG2 — Впрыск, запуск, IGN, METER |
| 36 | 7,5А ST — Стартер |
| 37 | 30А HTR SUB NO. 1 — PTC-обогрев |
| 38 | 30А HTR SUB NO. 3 — PTC-обогрев |
| 39 | 15А PWR OUTLET/ INVERTER or PWR OUTLET — Розетка, инвертор |
Дополнительный блок реле
Схема дополнительного блока
Функции реле
| R2 | Вспомогательный обогрев (HTR SUB NO.1) |
| R3 | Вспомогательный обогрев (HTR SUB NO.3) |
| R4 | Вспомогательный обогрев (HTR SUB NO.2) |
Если у вас есть дополнения по схемам предохранителей Toyota Corolla Fielder 140 или реле Axio 141 144 — делитесь в комментариях.
