Предохранители и реле Toyota Corolla E150 (кузов 150)

Toyota Corolla E150 производилась в период с 2007 по 2013 год и распространялась по глобальным рынкам. За годы выпуска автомобиль претерпел рестайлинг. На некоторых территориях модель выпускалась под именами Corolla Axio (Тойота Аксио) и Corolla Altis. В этой статье мы разберем расположение электронных блоков управления, детально разберем предохранители и реле Toyota Corolla 150 кузова, включая точные места установки блоков, их электрические схемы, фото-примеры и инструкции по замене. Особо отметим предохранитель прикуривателя, схему электрики Королла E150, блоки предохранителей в салоне и подкапотном пространстве.

Toyota corolla 150

Конфигурация элементов в блоках и их функции могут варьироваться в зависимости от комплектации. Рекомендуем проверять характеристики по схемам на крышке вашего блока предохранителей Toyota Corolla E150.

Блоки предохранителей и реле в салоне

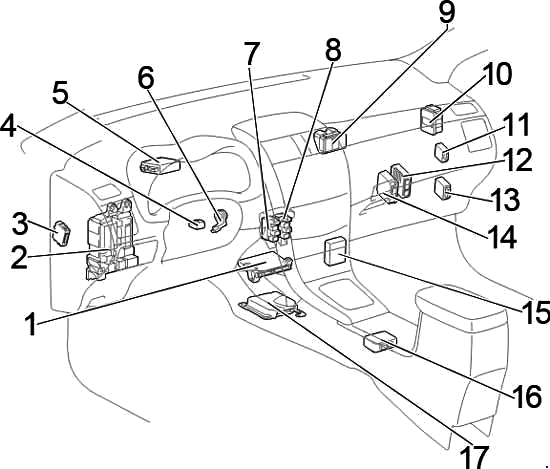

Схема расположения блоков

Общая диаграмма размещения блоков в интерьере Corolla 150

Схема расположения блоков в салоне

Расшифровка элементов

  1. Модуль контроля климат-контроля
  2. Блок предохранителей / Электронный блок кузова
  3. LHD: Модуль регулировки фар
  4. Блок блокировки рулевого механизма
  5. Электронный усилитель руля
  6. Усилитель сигнала ключа-транспондера
  7. Релейный блок №1
  8. Релейный блок №2
  9. Распределительная коробка
  10. Распределительная коробка
  11. Реле стеклоочистителя
  12. LHD: Блок АКПП (Multi-mode)
  13. Контроллер двигателя и трансмиссии
  14. Модуль системы Start-Stop
  15. Интерфейс мультимедийной системы
  16. LHD: Блок фиксации селектора АКПП
  17. Блок безопасности подушек
  18. RHD: Реле поворотников

Главный блок предохранителей в салоне

Расположен внутри салона слева под приборной панелью для замены предохранителей Toyota Corolla 150.

Версия для праворульных автомобилей

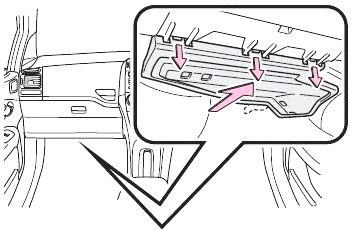

Доступ правый руль

Версия для леворульных моделей

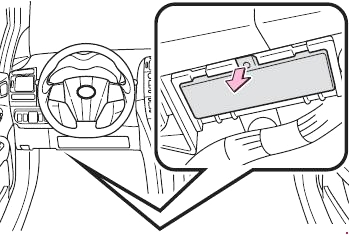

Доступ левый руль

Чтобы открыть, потяните за фиксатор на крышке блока.

Пример схемы на крышке блока

Схема с крышки блока в салоне

Фото-схема блока

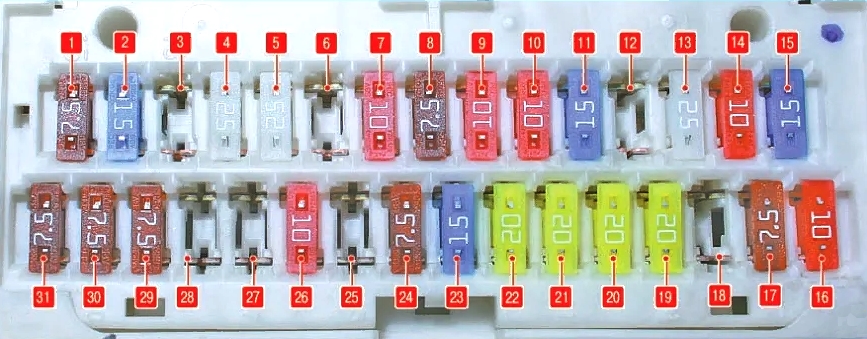

СХема блока в салоне королла 150

Расшифровка предохранителей

1 7,5А AM1 — Запуск двигателя, впрыск топлива (распределенный/последовательный), предохранители: «CIG», «ACC»
2 15А FR FOG — Передние противотуманные фары
3  —
4 25А ACC-B — Предохранители: «CIG», «ACC»
5 25А DOOR — Электрозамки дверей
6  —
7 10А STOP — Стоп-сигналы, дополнительный стоп, ABS, VSC, блок кузова, впрыск топлива, АКПП
8 7,5A OBD — Диагностический порт OBD
9 10A ECU-IG NO.2 — Задний ход, зарядка, зеркало, монитор, люк, обогрев стекла, А/С, поворотники, аварийка, индикатор ремня, старт-стоп, парковка
10 10A ECU-IG NO.1 — Без старт-стоп: Корректор фар, блок кузова, ГУР, вентилятор охлаждения, блокировка АКПП, датчик дождя, ABS, VSC, аудио, навигация, впрыск топлива, омыватель фар, Smart Entry
11 15A WASHER — Омыватель лобового стекла
12  —
13 25A WIPER — Очиститель стекла, датчик дождя
14 10A HTR-IG — Кондиционер, обогрев заднего стекла, вспомогательный обогреватель
15 15A SEAT HTR — Обогрев передних сидений
16 10A TAIL — Габаритные огни, номерной знак, задний туман, передние туманки, корректор фар, впрыск топлива, подсветка приборов
17 7,5A PANEL — Переключатель света, подсветка приборов, перчатка, рулевые кнопки, блок кузова
18 10A ECU-IG NO.1 — С старт-стоп: Корректор фар, блок кузова, ГУР, вентилятор, блокировка АКПП, датчик, ABS, VSC, аудио, навигация, впрыск, омыватель, Smart Entry, старт-стоп
19 20A FR DOOR — Электростеклоподъемники передних дверей
20 20A RL DOOR — Электростеклоподъемники левой задней двери
21 20A RR DOOR — Электростеклоподъемники правой задней двери
22 20A SUNROOF — Электропривод люка
23 15А CIG — Прикуриватель, розетка в салоне
24 7,5A ACC — Зеркала, аудио, навигация, блокировка АКПП, блок кузова, Smart Entry, старт-стоп
25
26 10A MIR HTR — Обогрев боковых зеркал, впрыск топлива
27
28
29 7,5A RR FOG — Задний противотуманный фонарь
30 7,5A IGN — Блокировка руля, подушки, АКПП, впрыск топлива, Smart Entry, старт-стоп
31 7,5A METER — Панель приборов, старт-стоп

Предохранитель прикуривателя в Toyota Corolla E150 — это элемент №23 на 15А (CIG), ответственный за работу розетки и зажигалки.

Верхняя секция блока

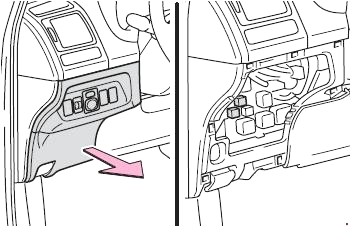

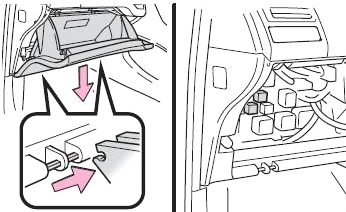

Для доступа снимите защитную панель (для LHD) или опустите бардачок (для RHD).

Доступ к верхнему отделу

Доступ к верхнему отделу 2

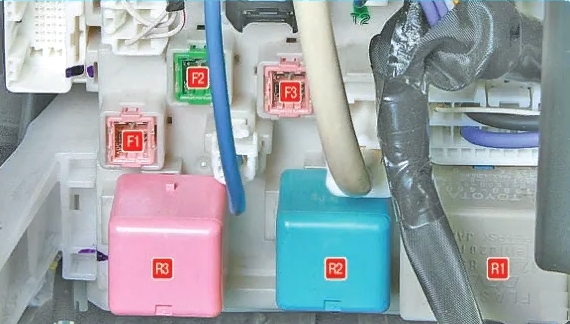

Диаграмма верхней секции

Схема верхнего отдела

Описание компонентов

F1 30А Блок ЭБУ кузова / Электроприводы окон
F2 30/40А Реле-мигалка поворотников / Обогрев заднего стекла, предохранитель «MIR HTR»
F3 30А Обогрев сидений
R1 Реле указателей поворота
R2 Реле обогревателя
R3 Реле «IG1» — Зажигание

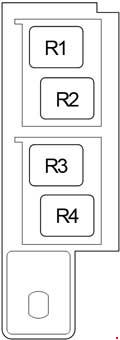

Релейный блок №1

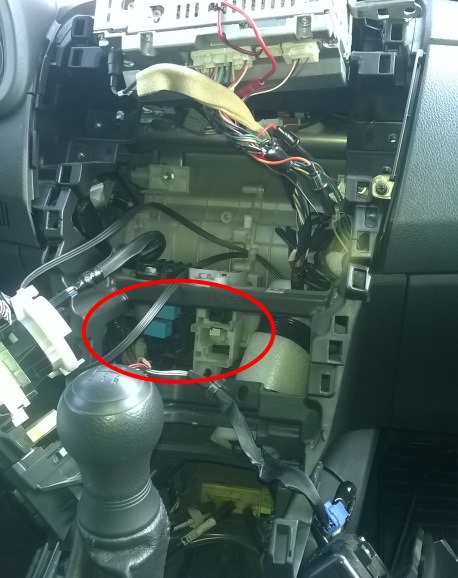

Блоки с реле в салоне

Диаграмма

блок реле в салоне королла 150

Функции реле

R1 Стартер (ST)
R2 Задний туман (RR FOG)
R3 Вспомогательное реле (ACC)
R4 Вспомогательное реле (ACC CUT)

Релейный блок №2

Диаграмма

блок реле в салоне королла 150

Декодировка

R1 Передние противотуманные фары (FR FOG)
R2 Стартер (ST CUT)
R3 Подсветка панели (PANEL)
R4 Резерв

Блоки под капотом

Диаграмма размещения

Общая схема блоков в моторном отсеке Corolla E150

Расположение блоков под капотом королла 150

Описание

  1. ЭБУ двигателя
  2. Основной блок предохранителей и реле
  3. Реле свечей накала
  4. Контроль вентилятора охлаждения
  5. LHD: Реле омывателя фар
  6. ЭБУ инжекторов (EDU)
  7. Дополнительный релейный блок
  8. Бензин: ЭБУ тормозов
  9. Дизель: ЭБУ тормозов

Основной подкапотный блок предохранителей и реле

Монтируется слева в моторном отсеке для удобства доступа к электрике Toyota Corolla 150.

Вариант 1

Схема

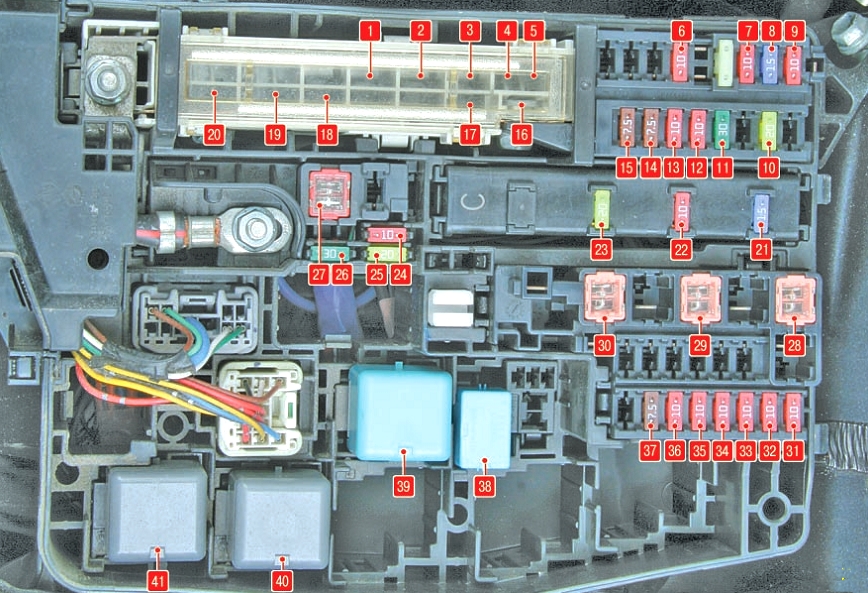

Блок под капотом Вариант 1

Функции

F1 30А H-LP CLN — Омыватель фар
F2 45А RDI FAN — Радиаторный вентилятор
F3 30А ABS NO.3 — ABS, VSC
F4 50А ABS NO.1 — ABS, VSC
F5 50А HTR — Кондиционер
F6 10А ECU-B2 — Роботизированная КПП, А/С, Smart Entry
F7 10А ECU-B — Приборы, блок кузова, VSC, замки, стеклоподъемники
F8 15А RAD NO.1 — Аудиосистема
F9 10А DOME — Салонное освещение, багажник, Smart Entry
F10 20А STRG LOCK — Блокировка руля
F11 30А AM2 — Запуск, Smart Entry, впрыск
F12 10А ETCS — Дроссельная заслонка
F13 10А TURN-HAZ — Поворотники, аварийка
F14 7,5А ALT-S — Зарядка аккумулятора
F15 7,5А AM2 NO.2 — Блок электрооборудования
F16 50А H-LP MAIN — Фары
F17 50А P/I — Впрыск топлива
F18 80А GLOW — Подогрев дизеля
F19 60А EPS — Электроусилитель руля
F20 120А ALT — Зарядка АКБ
F21 15А IG2 — Впрыск, Smart Entry
F22 10А HORN — Клааксон
F23 20А EFI MAIN — Впрыск топлива
F24 Резерв
F25 Резерв
F26 Резерв
F27 50А AMT — Роботизированная КПП
F28 30А HTR SUB NO.3 — А/С
F29 30А HTR SUB NO.2 — А/С
F30 30А HTR SUB NO.1 — А/С
F31 10А H-LP LH LO — Левая фара (ближний)
F32 10А H-LP RH LO — Правая фара (ближний)
F33 10А H-LP LH HI — Левая фара (дальний)
F34 10А H-LP RH HI — Правая фара (дальний)
F35 10А EFI NO.1 — Впрыск
F36 10А EFI NO.2 — Впрыск
F37 7,5А IG2 NO.2 — Запуск, Smart Entry
38 FR DEICER — Реле вентилятора охлаждения
39 IGT/INJ — Реле фар
40 AMT — Реле АМТ
41 H-LP — Реле фар

Вариант 2

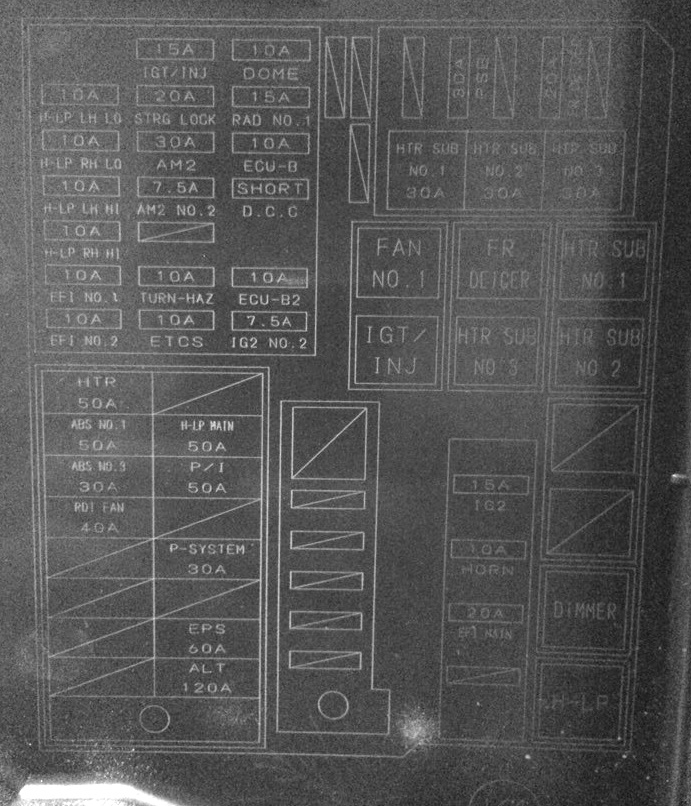

Схема с защитной крышки

Пример схемы с крышки блока

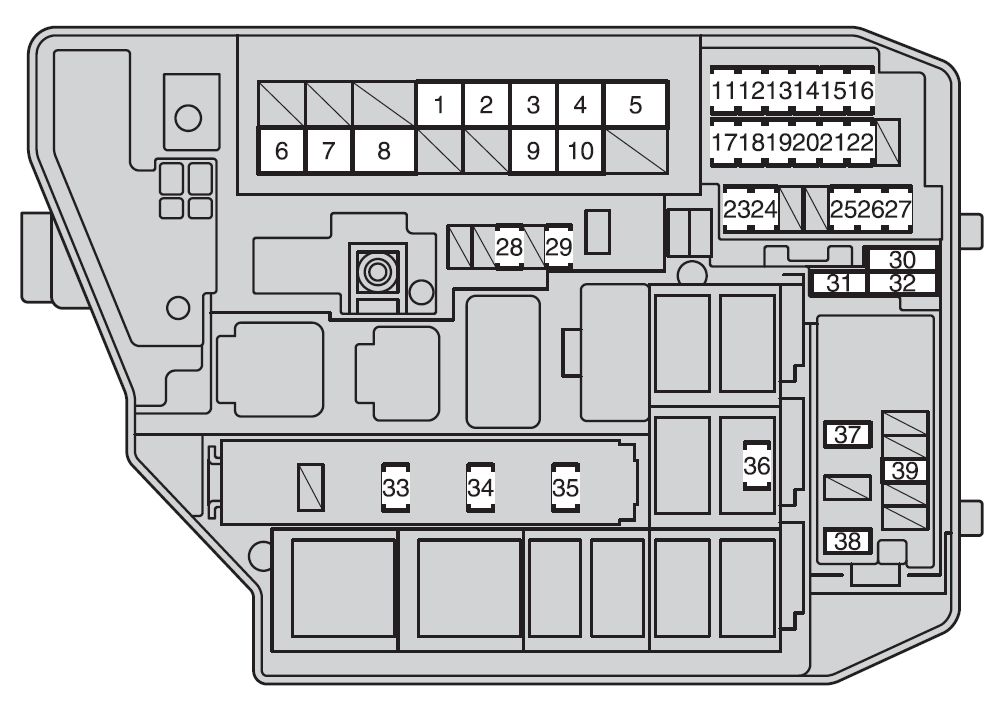

Диаграмма

Блок под капотом Вариант 2 схема

Расшифровка

1 30A CDS FAN — Вентиляторы охлаждения
2 40A RDI FAN — Вентиляторы охлаждения
3 30A ABS NO. 3 — ABS, VSC
4 50A ABS NO. 1 — ABS, VSC
5 50A HTR — Кондиционер
6 120А ALT — Зарядка, вентиляторы, ABS, HTR, предохранители салона (ACC, CIG и др.)
7 60А EPS — Электроусилитель руля
8 80А GLOW  — Свечи накала
9 50А P/I — EFI MAIN, HORN, IG2
10 50А H-LP MAIN — Фары
11 10А EFI NO. 2 — Эмиссионный контроль
12 10А EFI NO. 1 — Многоточечный впрыск
13 10А H-LP RH HI — Правая фара дальний
14 10А H-LP LH HI — Левая фара дальний
15 10А H-LP RH LO — Правая фара ближний
16 10А H-LP LH LO — Левая фара ближний
17 10А ETCS — Управление дросселем
18 10А TURN-HAZ — Поворотники, аварийка
19 7,5А ALT-S — Зарядка
20 7,5А AM2 NO. 2 — Впрыск, запуск
21 30А AM2 — Запуск
22 20А STRG LOCK — Блокировка руля
23 7,5А IG2 NO.2 — Запуск
24 10А ECU-B2 — А/С
25 10А ECU-B — ЭБУ кузова, приборы
26 15А RAD NO. 1 — Аудио
27 10А DOME — Багажник, смарт-ключ
28 30А AMP — Аудиосистема
29 10А MAYDAY
30 10А SPARE — Запас
31 30А SPARE — Запас
32 20А SPARE — Запас
33 20А EFI MAIN — Впрыск, EFI NO.1/2
34 10А HORN — Сигнал
35 15А IG2 — Впрыск, запуск, IGN, METER
36 7,5А ST — Стартер
37 30А HTR SUB NO. 1 — PTC нагреватель
38 30А HTR SUB NO. 3 — PTC нагреватель
39 15А PWR OUTLET/ INVERTER or PWR OUTLET — Розетки, инвертор

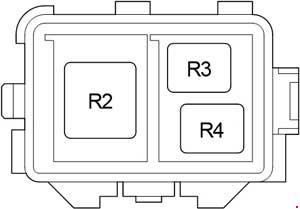

Вспомогательный релейный блок

Схема

доп блок реле под капотом

Функции

R2 Доп. обогреватель (HTR SUB NO.1)
R3 Доп. обогреватель (HTR SUB NO.3)
R4 Доп. обогреватель (HTR SUB NO.2)

На нашем YouTube-канале доступно видео по схемам предохранителей и реле Toyota Corolla E150. Рекомендуем просмотреть и подписаться для дополнительных материалов по ремонту.

Это полное руководство. Если у вас есть вопросы по замене предохранителей Королла 150 или дополнения — оставляйте отзывы в комментариях.
