Предохранители и реле Toyota Corolla (2019–2025)

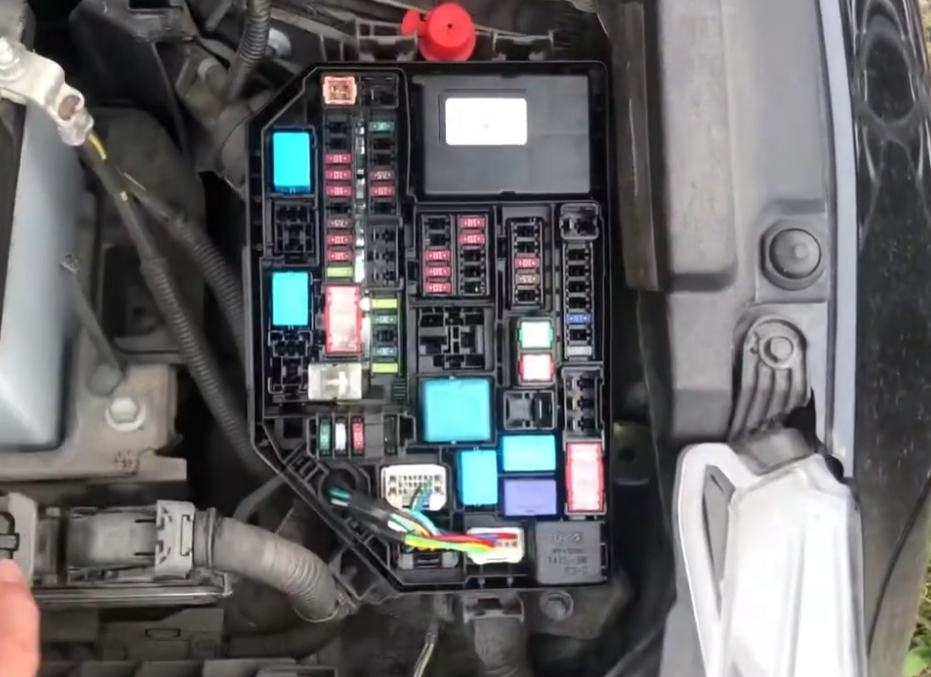

Toyota Corolla E210 – это 12-е поколение популярной модели Corolla, производимое в период с 2019 по 2025 год. В этой статье мы подробно разберем предохранители и реле Toyota Corolla E210, включая схемы расположения блоков, их позиции в автомобиле, а также особое внимание уделим предохранителю прикуривателя и розетки дополнительного питания.

Расположение и функции предохранителей с реле в Toyota Corolla E210 могут варьироваться в зависимости от года производства, региона комплектации и степени электрической оснащенности вашего автомобиля.

Расположение блока предохранителей в салоне

Блок предохранителей в интерьере Toyota Corolla E210 установлен слева от панели приборов, под защитной крышкой. Чтобы получить доступ, снимите эту крышку для осмотра и замены элементов.

Для автомобилей с праворульным управлением (RHD) блок размещен симметрично.

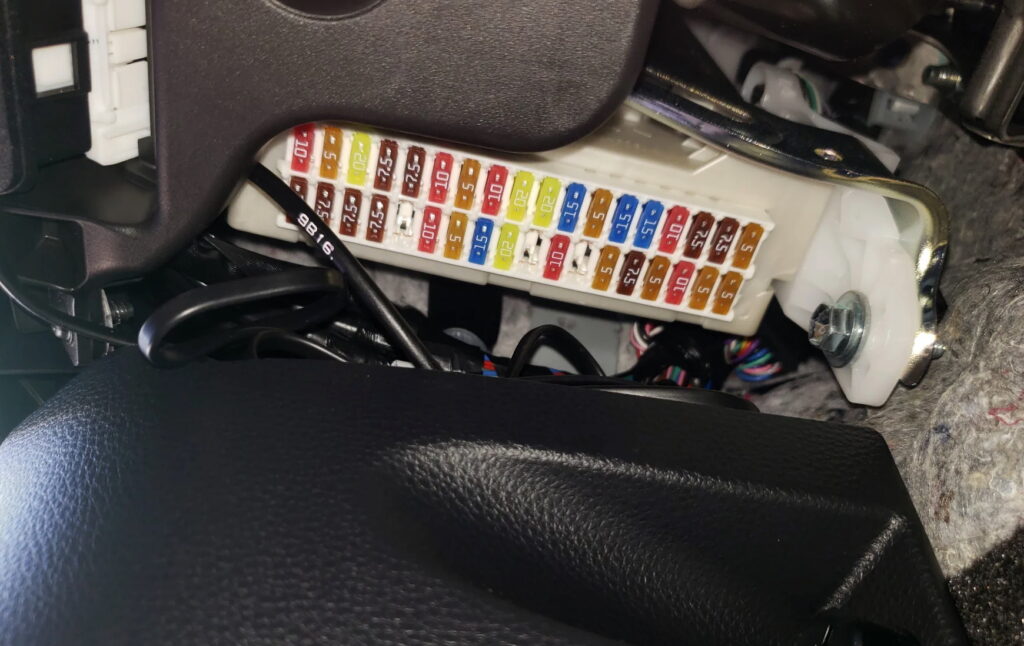

Пример фото блока предохранителей в салоне Toyota Corolla E210

Схема предохранителей салонного блока

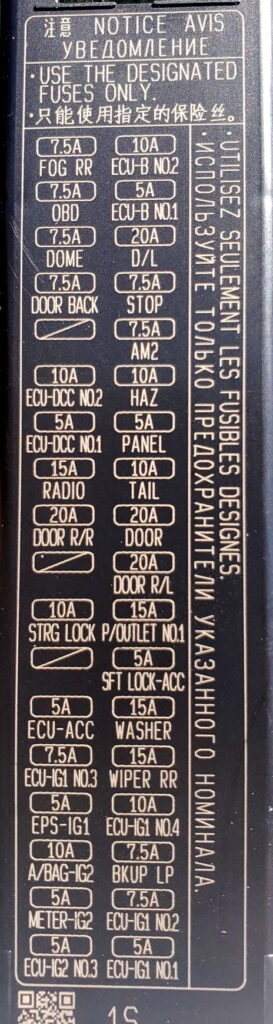

Вариант 1: схема блока предохранителей Corolla E210

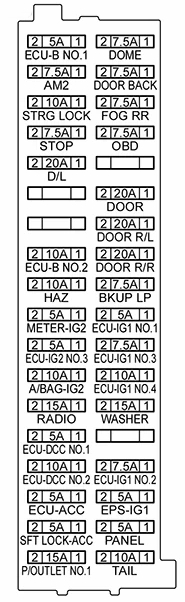

Вариант 2: альтернативная схема

Расшифровка предохранителей и реле в салоне Toyota Corolla E210

7,5А FOG RR — Задние противотуманные фонари
7,5А OBD — Диагностический порт OBD
7,5А DOME — Освещение салона и подсветка багажника
10/5A ECU-DCC — Электронный блок управления двигателем
15A RADIO — Аудиосистема и радио Toyota Corolla E210
20A DOOR R/R — Электропривод правой задней двери
10A STRG LOCK — Центральный замок рулевого управления
5A ECU-ACC — Аксессуарный блок управления
7.5A ECU-IG1 — Зажигание блока управления
5A EPS-IG1 — Электроусилитель руля (EPS)
10A A/BAG-IG2 — Система подушек безопасности
5A METER-IG2 — Комбинация приборов
5А ECU-IG2 — Дополнительный блок управления
10/5А ECU-B — ECU B-порт
20А D/L — Центральный замок дверей
7,5А STOP — Стоп-сигналы
7,5А AM2 — Система стартера, открытие багажника, Smart Key, иммобилайзер, рулевой замок, беспроводная связь
10A HAZ — Аварийные огни
5A PANEL — Подсветка панели приборов
10А TAIL — Габаритные огни, освещение номерного знака и приборов
20А DOOR — Электростеклоподъемники дверей
20А DOOR R/L — Электропривод левой задней двери
15А P/OUTLET 1 — Розетка прикуривателя и дополнительное питание
5A SFT LOCK-ACC — Блокировка трансмиссии
15А WASHER — Система омывателя
15А WIPER — Дворники лобового стекла
7,5А BKUP LP — Задний ход, аудио, навигация и монитор

Предохранитель прикуривателя в Toyota Corolla E210 маркирован как P/OUTLET и отвечает за работу розетки 12V.

В верхней секции блока могут размещаться 30А предохранители для электростеклоподъемников (POW), подогрева сидений (P/SEAT) и люка (S/ROOF), в зависимости от комплектации.
