Toyota Corolla E120 и E130 — это девятое поколение популярной линейки Toyota Corolla, производившейся с 2000 по 2007 год (включая 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 годы) для рынков с леворульными и праворульными автомобилями. Модель экспортировалась глобально в регионы Америки, Европы и Азии, предлагая разнообразные типы кузовов. Кроме того, она известна как Toyota Fielder, Fielder Runx Allex (Toyota Runx), а также Toyota Corolla 124/130. В этой статье мы подробно разберем предохранители и реле Toyota Corolla 120 (включая Toyota Fielder), включая схемы блоков, их расположение и спецификацию. Особое внимание уделим предохранителю прикуривателя Toyota Corolla E120/E130.
Конфигурация блоков и функции предохранителей могут варьироваться в зависимости от года выпуска, комплектации и рынка (левый или правый руль). Рекомендуем проверять назначение по схемам на крышке блока предохранителей Toyota Corolla.
Общее расположение блоков предохранителей и реле
В Toyota Corolla E120/E130 предусмотрены 5 ключевых блока с предохранителями и реле, плюс отдельные компоненты, которые могут быть размещены вне блоков. Это включает монтажные блоки, реле для систем освещения, двигателя и безопасности.

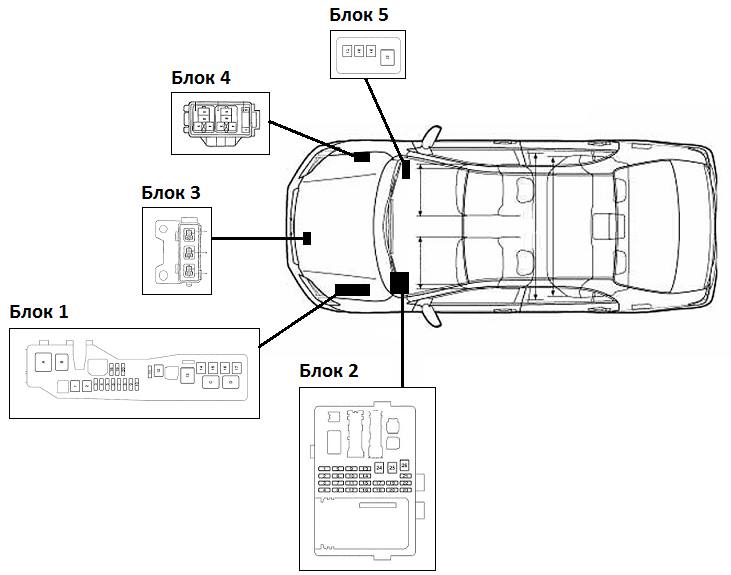

Общая схема расположения блоков

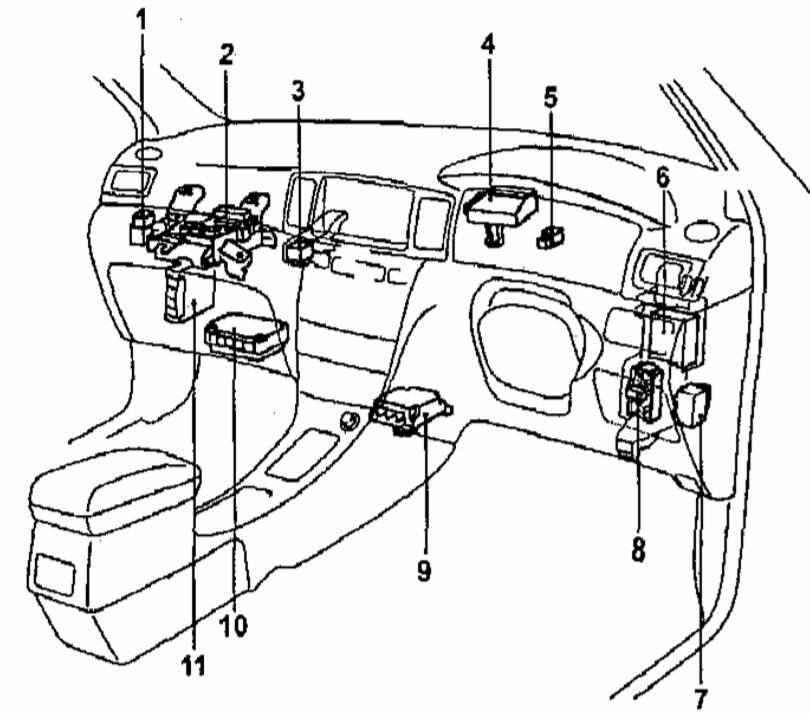

Расположение блоков в салоне для праворульных версий Toyota Corolla
Описание компонентов
- реле отопителя
- монтажный блок под панелью приборов
- дополнительные монтажные блоки
- блок управления электро усилителя рулевого управления
- зуммер системы VSC
- монтажные блоки №7, №11
- реле- прерыватель указателей поворота
- блок реле дополнительного оборудования
- блок управления SRS
- блок управления двигателем и АКПП
- блок управления ABS, TRC, VSC, ВА
Блоки предохранителей в салоне Toyota Corolla E120
Основной салонный блок
На общей схеме — Блок 2. Размещен в салоне под приборной панелью слева.
Версии с правым рулем
Чтобы получить доступ, отвинтите винт, снимите фиксаторы и бардачок. Это позволит легко добраться до блока предохранителей в салоне праворульной Toyota Corolla.

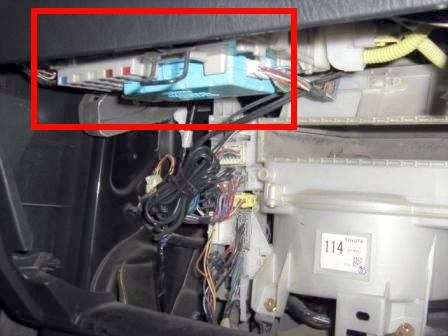

Пример расположения блока в салоне

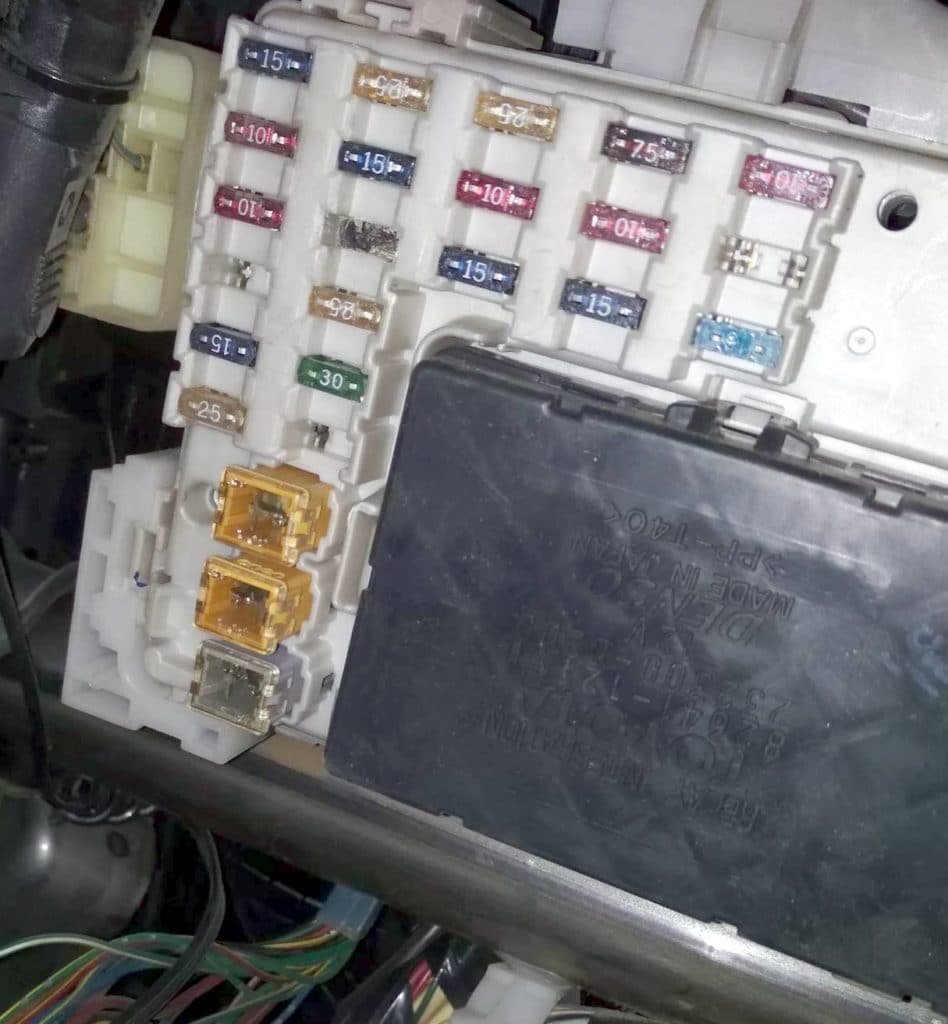

Фотография примера
Обозначение элементов
Схема блока
Полное назначение предохранителей
| а | POWER 30A — электропривод стекло подъемников, электропривод люка |
| b | DEFOG 30A — обогреватель заднего стекла |
| с | HEATER 40A — кондиционер, отопитель. |
| 1 | WASH 15A — стеклоочистители и стекло омыватели |
| 2 | ECU-КЗ 10A — ABS, электро усилитель рулевого управления, вентиляторы радиатора и конденсатора |
| 3 | GAUGE 10A — комбинация приборов, указатели поворота и аварийная сигнализация, системы предупреждения о не пристегнутых ремнях и забытом ключе, центральный замок |
| 4 | резервная цепь |
| 5 | резервная цепь |
| 6 | резервная цепь |
| 7 | WIPER 25A — стеклоочистители и стекло омыватели |
| 8 | TAIL 15А — габариты и освещение, задний противотуманный фонарь, система предупреждения о не выключенном освещении, фары |
| 9 | STOP 15A — стоп-сигналы, управление двигателем, индикаторы АКПП и ABS |
| 10 | DOOR 25А — центральный замок, внутреннее освещение, система предупреждения, беспроводное управление центральным замком |
| 11 | P/W 20А — электропривод стекло подъемников |
| 12 | Резерв |
| 13 | АМ1 25А — цепь АМ1 замка зажигания |
| 14 | ECU-B 7.5A — противотуманные фонари, управление двигателем и АКПП |
| 15 | FOG 15A — передние противотуманные фары |
| 16 | ST 7,5A — комбинация приборов, управление двигателем, система запуска |
| 17 | A/C 25A — кондиционер |
| 18 | IG2 15A — ABS, система зарядки, АКПП, электро усилитель рулевого управления, управление двигателем, зажигание, SRS |
| 19 | DEF I-UP 10A — Управление двигателем, Обогреватель заднего стекла |
| 20 | Резерв |
| 21 | CIG 15А — прикуриватель, магнитола, система навигации, часы, регулировка зеркал |
Предохранитель прикуривателя — номер 21 на 15А в блоке салонных предохранителей Toyota Corolla 120.
На задней стороне блока монтируются реле для различных систем.
Фото-схема реле
Назначение реле
| А | Реле зажигания |
| В | Реле обогревателя заднего стекла |
| С | Реле топливного насоса |
| D | Реле электропривода стекло подъемников |
| Е | Реле стартера |
Версии с левым рулем
Для доступа удалите перчаточный ящик, чтобы открыть блок предохранителей в салоне леворульной Toyota Corolla.
Пример схемы с крышки перчаточного ящика

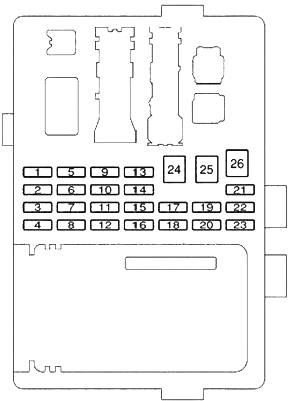

Схема блока
Описание предохранителей
| 1 | не используется |
| 2 | не используется |
| 3 | не используется |
| 4 | 25А FUEL HTR — Топливный обогреватель |
| 5 | 15А CIG — Прикуриватель, аудиосистема, часы, органы управления электро приводными зеркалами заднего вида |
| 6 | 15А IG2 — Датчики и счетчики, система пневмо подушек SRS, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система стартера, система зарядки |
| 7 | 10А М-НТR/ DEF I-UP — Анти запотеватель внешних зеркал заднего вида, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива |
| 8 | 7,5А ST — Стартер, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, датчики и счетчики |
| 9 | 10А ECU-B — Система кондиционирования воздуха, система анти блокировки тормозов, система контроля стабильности автомобиля, задняя противотуманная фара |
| 10 | 25А АМ1 — Предохранитель «CIG» |
| 11 | 15А ТАIL — Габариты, Задние фары, освещение номерного знака, стояночные световые сигналы, система контроля уровня луча света передних фар, подсветка приборной панели, часы, очиститель передних фар, передние противотуманные фары, обогреватели сидений, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива |
| 12 | 20А P/V — Электро приводное окно |
| 13 | 15А SТОР — Стоп-сигналы, высоко установленный стоп-сигнал, система контроля блокирования передач,система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система анти блокировки тормозов, система контроля стабильности автомобиля |
| 14 | 15А FOG — Передние противотуманные фары |
| 15 | 25А DOOR — Система запирания электро приводных дверей |
| 16 | не используется |
| 17 | 10А А/С — Система кондиционирования воздуха |
| 18 | 7,5А ОВD — Бортовая система диагностики |
| 19 | 10А GAUGE — Датчики и счетчики, система кондиционирования воздуха, электро приводные окна, сигналы заднего хода, система дневного освещения, анти запотеватель заднего окна, система повышения передачи автоматической коробки передач, система запирания электро приводных дверей, система зарядки, аварийные мигающие сигналы, автоматическое противобликовое внутреннее зеркало заднего вида, система пневмо подушек SRS, напоминающий световой индикатор ремня безопасности переднего пассажира |
| 20 | 15А S-НТR — Обогреватели сидений |
| 21 | 15А WASH — Стеклоочистители и стекло омыватель ветрового стекла |
| 22 | 10А ЕСU-IG — Система пневмоподушек SRS, электрический охлаждающий вентилятор, система анти блокировки тормозов, система контроля блокирования передач, система рулевого управления с электроприводом, очиститель передних фар |
| 23 | 25А WIPER — Стеклоочистители и стекло омыватель ветрового стекла, стеклоочистители и стекло омыватель заднего окна |
| 24 | 40А DEFOG — Анти запотеватель заднего окна, предохранитель «М-HTR/DEF I-UP» |
| 25 | 30А РОWER — Электроп риводное окно, электро люк |
| 26 | 40А НЕАТЕR — Система кондиционирования воздуха, предохранитель «А/С» |

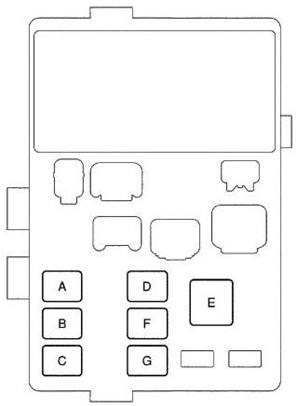

Схема реле на обратной стороне блока
Обозначение реле
|
A |
Реле зажигания |
|
B |
Реле обогревателя заднего стекла |
|
C |
Реле топливного насоса |
|
D |
Реле электропривода стекло подъемников |
|
E |
Реле стартера |
|
F |
Электропривод стекло подъемников, электропривод люка |
|
G |
Обогреватель заднего стекла, кондиционер, отопитель |
Дополнительный блок реле в салоне
На общей схеме — Блок 5. Находится под приборной панелью справа в салоне Toyota Corolla E120.

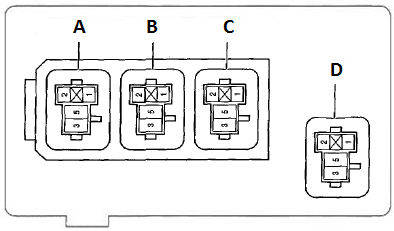

Схема блока реле
Назначение реле
| A | Реле системы управления ч/в холостого хода |
| B | Реле противотуманных фар |
| C | Реле для дополнительного оборудования |
| D | Реле отопителя |
Блоки предохранителей под капотом Toyota Corolla E130
Главный монтажный блок
На общей схеме — Блок 1. Установлен слева от аккумулятора в моторном отсеке Toyota Corolla Fielder.
Пример схемы с крышки блока под капотом

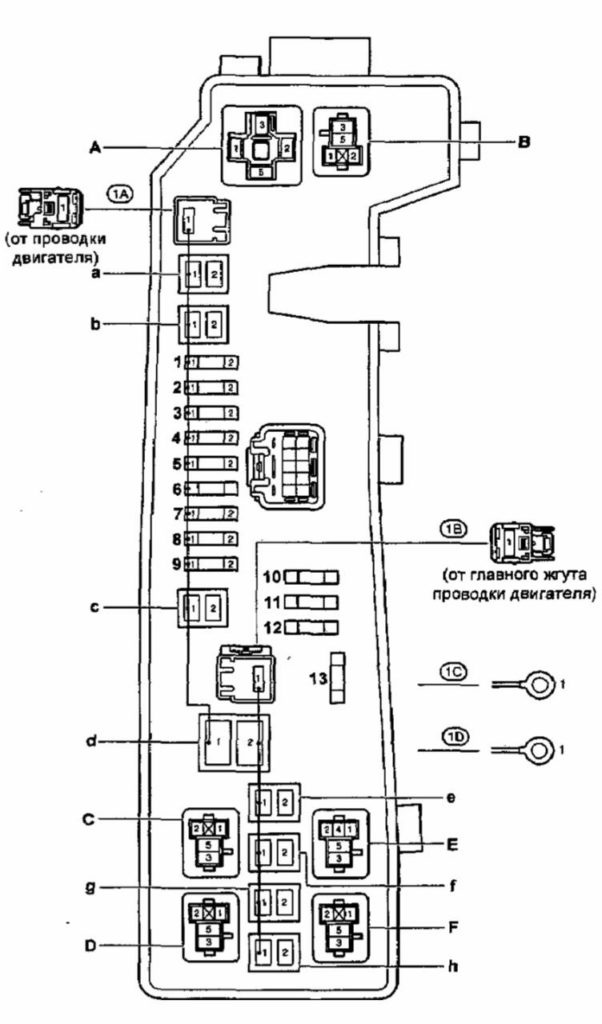

Схема блока
Расшифровка элементов и реле
| А | Реле электро усилителя рулевого управления |
| В | Реле э/м муфты компрессора кондиционера |
| С | Реле звукового сигнала |
| D | Реле системы впрыска |
| Е | Реле №2 вентилятора радиатора |
| F | Реле №1 вентилятора радиатора |
| а | EMPS (50A) — электроусилитель рулевого управления |
| b | HEAD MAIN (40A) — фары |
| с | A/PUMP (50A) — управление двигателем (2ZZ-GE) |
| d | ALT (100А) — система зарядки, обогреватель заднего стекла |
| е | H-LP CLN (30A) — омыватель фар |
| f | RDI FAN (30A) — вентиляторы радиатора и конденсатора |
| g | ABS №1 (30A) или VSC №1 (40А) — ABS |
| h | ABS №2 (40A) или VSC №2 (40A) — ABS |
| 1 | HEAD RH (15A) — правая фара |
| 2 | HEAD LH (15A) — левая фара |
| 3 | HORN (10A) — звуковой сигнал |
| 4 | HAZARD (10A) — указатели поворота и аварийная сигнализация |
| 5 | ALT-S (5A) — система зарядки |
| б | запасной |
| 7 | EFI (15A) — управление двигателем, индикаторы режима работы АКПП, фары, внутреннее освещение, кондиционер с автоматическим управлением, магнитола, система предупреждения о не выключенном освещении, дистанционное управление центральным замком, ABS (VSC) |
| 8 | DOME (15A) — часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, не выключенном освещении, дистанционное управление |
| 9 | АМ2 (30А) — цепь АМ2 замка зажигания |
| 10 | резервная цепь |
| 11 | резервная цепь |
| 12 | резервная цепь |
| 12 | резервная цепь |
Блок 3
Располагается рядом с радиаторами и вентиляторами системы охлаждения двигателя.
Схема блока
Описание реле
- Реле №1 вентилятора радиатора
- Реле №2 вентилятора радиатора
- Реле №3 вентилятора радиатора
Блок 4
Возможно размещение на правой стороне моторного отсека для дополнительных систем безопасности и тормозов.
Схема дополнительного блока
Обозначение
- А — Реле электронасоса ABS
- В — Реле клапанов ABS
- 1 — 7,5А ABS (VSC)
