Toyota Camry XV70 — это девятое поколение популярной модели Camry, производившееся в период с 2017 по 2024 год, включая годы 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024. За эти годы автомобиль подвергся обновлениям и рестайлингу. В этой статье мы подробно разберем предохранители и реле Toyota Camry XV70 для кузова 70-й серии, с иллюстрациями схем блоков предохранителей, фотографиями и указанием их позиций в автомобиле. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки.
Расположение и функции предохранителей с реле в блоках могут варьироваться в зависимости от года выпуска, региона комплектации и степени электрической оснащенности вашего Toyota Camry XV70.
Блок предохранителей в пассажирском отсеке
Расположен слева под приборной панелью.
Пример схемы на крышке блока предохранителей Toyota Camry XV70
Расшифровка предохранителей и реле
| FOG RR | Задние противотуманные фонари |
| ECU-B NO.2 | Индикация обнаружения ключа, датчик давление в шинах |
| OBD | Диагностический разъем |
| ECU-B NO.1 | Система беспроводного управления, блок управления электро оборудованием кузова, VSC, интеллектуальная система входа и запуска, часы |
| DOME | Освещение салона, система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| D/L | Центральный замок |
| TRUNK OPN | Замок багажника |
| STOP | Лампы стоп-сигнала |
| AM2 | Система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| ECU-DCC NO.2 | ABS, кондиционер, аудио система, система автоматического освещения, система открывания двери багажника, монитор, комбинация приборов, круиз-контроль, центральный замок, двойная блокировка, динамический радар круиз-контроля, блок управления двигателем, интеллектуальная система входа и запуска, EPS, передний противотуманный свет, лючок бензобака, активная система управления воздушными заслонками, фары, корректор света фар, гибридная система, подсветка, иммобилайзер, система интеллектуальной парковки, освещение салона, система контроля полос движения, система автоматического отключения указателей поворота, зуммер света, навигация, стеклоподъемники, система предотвращения столкновения, задний противотуманный свет, зеркала с электроприводом |
| HAZ | Аварийная сигнализация |
| ECU-DCC NO.1 | ABS, TRC, VSC |
| PANEL | Выключатель VSC OFF, комбинация приборов, выключатель BSM, выключатель полного привода, выключатель обогрева зоны покоя щеток, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, системы помощи при парковке, выключатели подогрева сидений, розетки, выключатель привода двери багажника, блок управления кондиционером, выключатель обогрева заднего стекла, аудио система, кнопки на руле, подсветка подстаканников |
| RADIO | Аудио система |
| TAIL | Габаритный свет, освещение номерного знака, противотуманный свет |
| DOOR R/R | Стеклоподъемники задние двери |
| DOOR F/L | Стеклоподъемники передная левая дверь |
| S-HORN | Противоугонная система |
| DOOR F/R | Стеклоподъемники передная правая дверь |
| STRG LOCK | Блокировка руля |
| P/OUTLET NO/1 | Розетка, Прикуриватель |
| DCM | Телематическая система |
| SFT LOCK-ACC | Блокировка селектора коробки передач |
| ECU-ACC | Аксессуары. Проверить |
| WASHER | Омыватель стекла |
| ECU-IG1 NO.3 | Мониторинг слепых зон |
| EPS-IG1 | Электропривод руля |
| ECU-IG1 NO.4 | Динамический радар круиз-контроля, блок управления двигателем, интеллектуальная система входа и запуска, EPS, передний противотуманный свет, лючок бензобака, активная система управления воздушными заслонками, фары, корректор света фар, гибридная система, подсветка, иммобилайзер, система интеллектуальной парковки, освещение салона, система контроля полос движения, система автоматического отключения указателей поворота, зуммер света, навигация, стеклоподъемники, система предотвращения столкновения, задний противотуманный свет, зеркала с электроприводом, индикатор ремня безопасности, блокировка селектора коробки передач, люк, SRS, система запуска, блокировка руля, габаритный свет, телематическая система, противоугонная система, система контроля давления в шинах, TRC, указатели поворота (аварийная сигнализация), система предупреждения пешеходов (генератор шума), VSC, система беспроводной зарядки, система беспроводного управления |
| A/BAG-IG2 | SRS, индикатор ремня безопасности |
| BKUP LP | Лампы заднего хода, аудио система, монитор, навигация |
| METER-IG2 | Измерительные приборы |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG2 NO.3 | ABS, круиз-контроль, динамический радар круиз-контроля, гибридная система, блок управления электро оборудованием кузова (CAN), блокировка селектора коробки передач, телематическая система, TRC, система предупреждения пешеходов (генератор шума), VSC |
| ECU-IG1 NO.1 | Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, анти запотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
Предохранитель P/OUTLET в салонном блоке отвечает за работу прикуривателя и розеток. Дополнительный предохранитель для прикуривателя находится в моторном отсеке.
В верхней секции блока размещены предохранители для электрорегулировки стекол и электрических приводов сидений.
Кроме того, за бардачком могут быть установлены отдельные реле для Toyota Camry XV70.
Блок предохранителей в моторном отсеке
Положение блока

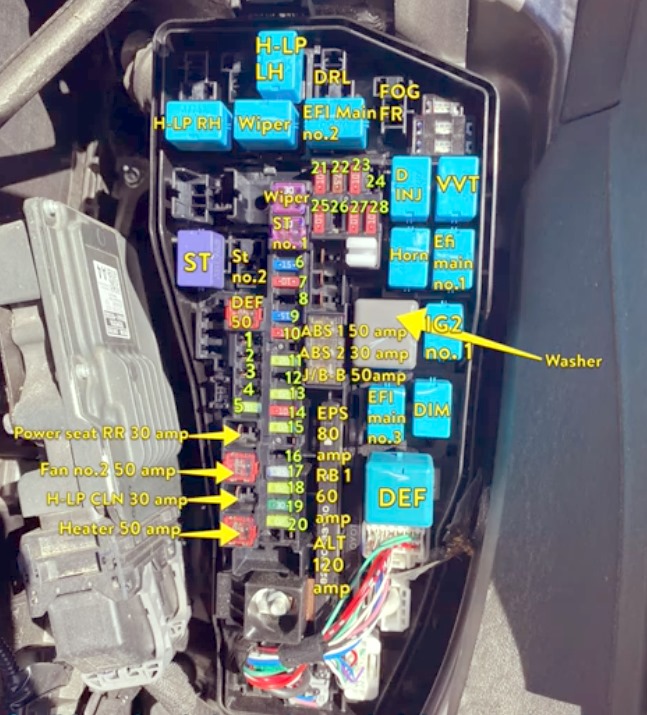

Фотография примера блока
Обязательно проверяйте функции элементов по схеме на внутренней стороне крышки блока предохранителей Camry XV70.

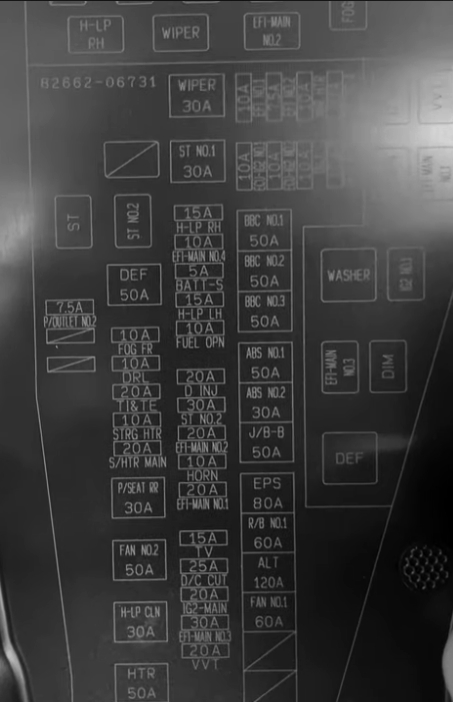

Схема блока под капотом
Описание предохранителей
| 7,5А EFI NO.2 | Охлаждающий вентилятор |
| 7,5А P/OUTLET NO.2 | Розетка 2 |
| 10А A/C COMP | Автоматический кондиционер |
| 10А DRL | Передняя фара |
| 10А ECU-IG2 NO.1 | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| 10А ECU-IG2 NO.2 | Система иммобилайзера (с системой смарт-ключей) |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| 10А EFI NO.1 | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| 10А EFI2 NO.2 | Охлаждающий вентилятор |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| 10А EFI-MAIN NO.4 | Круиз-контроль (A25A FKS) |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| 10А ETCS | Круиз-контроль (2GR FKS) |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Управление двигателем (2GR FKS) | |
| 10А FUEL OPN | Открывалка крышки топливного бака |
| 10А HORN | Рог |
| Система иммобилайзера (с системой смарт-ключей) | |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Защита от кражи | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (без системы смарт-ключей) | |
| 10А INJ | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| Зажигание | |
| 10А MIR HTR | Обогреватель зеркал |
| Обогрев заднего стекла | |
| 15А H-LP LH | Автоматический контроль света |
| Передняя фара | |
| Система иммобилайзера (с системой смарт-ключей) | |
| Система автоматического выключения света | |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| 15А H-LP RH | Автоматический контроль света |
| Передняя фара | |
| Система автоматического выключения света | |
| 15А TV | Аудиосистема (встроенный усилитель) |
| Аудиосистема (усилитель отдельного типа) | |
| Система заднего направляющего монитора (встроенный усилитель) | |
| Система заднего направляющего монитора (усилитель раздельного типа) | |
| Система навигации (усилитель отдельного типа) | |
| Система монитора заднего вида (встроенный усилитель) | |
| Система монитора заднего вида (усилитель отдельного типа) | |
| 20А A/F HTR | Круиз-контроль (2GR FKS) |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Управление двигателем (2GR FKS) | |
| 20А D INJ | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| 20А EFI-MAIN NO.1 | Охлаждающий вентилятор |
| Круиз-контроль (2GR FKS) | |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| 20А EFI-MAIN NO.2 | Охлаждающий вентилятор |
| Круиз-контроль (2GR FKS) | |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| 20А IG2-MAIN | Источник питания |
| 20А S/HTR MAIN | Подогрев сиденья |
| 20А VVT | Круиз-контроль (A25A FKS) |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| 25А D/C CUT | Источник питания |
| 25А S/HTR MAIN | Подогрев сиденья |
| 30А ABS NO.2 | АБС |
| Тормозной ассистент | |
| EBD | |
| Электрический стояночный тормоз | |
| Система помощи при трогании с подъема | |
| VSC | |
| 30А EFI-MAIN NO.3 | Круиз-контроль (A25A FKS) |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| 30А ST NO.1 | Система иммобилайзера (с системой смарт-ключей) |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Запуск (без системы смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| 30А WIPER | Передний дворник и омыватель |
| 50А ABS NO.1 | АБС |
| Тормозной ассистент | |
| EBD | |
| Электрический стояночный тормоз | |
| Система помощи при трогании с подъема | |
| VSC | |
| 50А DEF | Обогреватель зеркал |
| Обогрев заднего стекла | |
| 50А FAN NO.2 | Охлаждающий вентилятор |
| 50А HTR | Автоматический кондиционер |
| Кондиционер с ручным управлением | |
| 50А J/B-B | Источник питания |
| 60А FAN NO.1 | Охлаждающий вентилятор |
| 60А R/B NO.1 | Источник питания |
| 80А EPS | АБС |
| Тормозной ассистент | |
| EBD | |
| Электрический стояночный тормоз | |
| EPS | |
| Система помощи при трогании с подъема | |
| VSC | |
| 120А ALT | Автоматический контроль света |
| Зарядка | |
| Освещение | |
| Система иммобилайзера (с системой смарт-ключей) | |
| Система автоматического выключения света | |
| Легкое напоминание | |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Задний свет | |
| Система беспроводной зарядки | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (без системы смарт-ключей) |
Если у вас есть дополнения по предохранителям и реле Toyota Camry XV70 — оставляйте в комментариях
