Предохранители и реле Toyota Caldina (модели 195/196)

Toyota Caldina T19x первого поколения производилась в 1992, 1993, 1994, 1995, 1996, 1997 годах в кузове универсал. Особой популярностью пользовались варианты с обозначением T195 / T196 и пятью дверями. В этой публикации мы подробно разберем схемы блоков предохранителей и реле для Toyota Caldina T195 / T196, укажем их расположение и выделим предохранитель прикуривателя, а также добавим ключевые слова вроде «предохранители Тойота Калдина», «схема реле Caldina» для удобства поиска.

Конфигурация блоков предохранителей и функции их элементов может варьироваться в зависимости от года выпуска и комплектации вашего автомобиля Toyota Caldina. Рекомендуем проверять обозначения на схемах под крышкой блока.

Блок предохранителей в салоне

Блок предохранителей в интерьере автомобиля размещен под торпедо со стороны водителя, за защитной панелью.

Пример схемы из-под крышки блока предохранителей Toyota Caldina

Схема блока предохранителей в салоне Caldina T195/T196

Расшифровка предохранителей

1	5А DEFOG / IDLE-UP — Система увеличения оборотов холостого хода, ЭБУ двигателя
2	30А DEFOG — Обогрев заднего стекла в Toyota Caldina
3	15А ECU — IG — ABS, блокировка трансмиссии
4	10А TAIL — Габаритные огни спереди и сзади, подсветка номерного знака
5	5А STARTER — Стартер, блок управления двигателем
6	5А IGNITION — Система зажигания, ЭБУ двигателя
7	10А TURN — Указатели направления поворота
8	20А WIPER — Омыватели и стеклоочистители
9	15А METER — Панель приборов
10	7,5А PANEL — Освещение приборной панели и кнопок
11	15А LIGHTER / RADIO — Зеркала с электроприводом, прикуриватель Caldina, часы, аудиосистема
12	15А FOG — Противотуманные фары спереди
13	30А DOOR — Центральный замок дверей
14	15А STOP — Сигналы торможения

Предохранитель прикуривателя в Toyota Caldina T195/T196 находится под номером 11 с номиналом 15А.

На задней стороне блока могут быть установлены реле.

Основное реле питания
Реле габаритных огней
Реле заднего стеклоочистителя и обогрева

Рядом с левой стойкой могут размещаться дополнительные предохранители для Caldina.

Схема дополнительных элементов

Функции дополнительных предохранителей

15A FR DEF — Подогрев щеток лобового стекла
15А ACC SOCKET — Вспомогательные розетки в салоне

В левой панели: 1 20A F/HTR — Система подогрева топлива для Caldina

Блок в моторном отсеке

Главный блок предохранителей и реле под капотом Toyota Caldina расположен слева в подкапотном пространстве, около аккумуляторной батареи. Возможны разные конфигурации в зависимости от модели.

Вариант 1

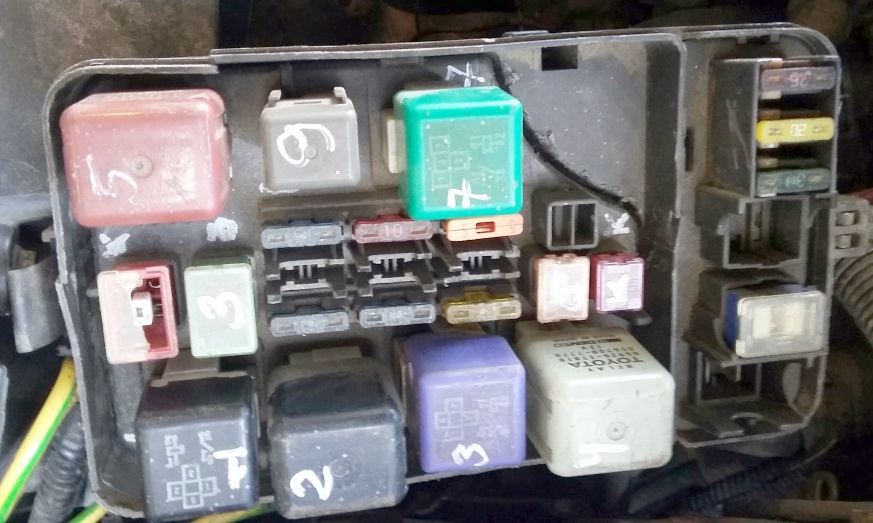

Пример фото блока подкапотного предохранителя Caldina

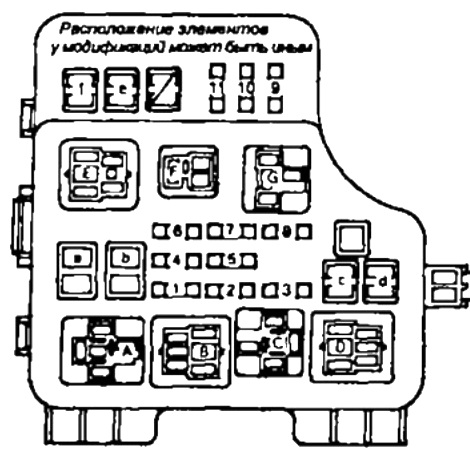

Схема подкапотного блока

Описание элементов

Предохранители в подкапотном блоке
а	50A HTR (система отопления)
b	40A MAIN (основная плавкая вставка)
с	30A CDS (вентилятор конденсора)
d	30A RDI (вентилятор радиатора А/С)
e	100A ALT (система зарядки аккумулятора)
f	50А ABS (антиблокировочная тормозная система)
1	15A HEAD RH* (правая фара)
2	15A HEAD LH* (левая фара)
3	15A EFI (впрыск топлива)
4	запасной предохранитель
5	запасной предохранитель
6	15A HAZARD (аварийная сигнализация)
7	10A HORN (кнопка сигнала)
8	—
9	7,5A ALT SENCING (датчик зарядки)
10	20А DOME (подсветка и приводы салона)
11	30А AM2 (цепи зажигания IG2 ST2)
Реле в блоке
А	STARTER — Реле стартера
В	HEATER — Реле обогревателя
С	EFI MAIN — Реле впрыска топлива
D	ENGINE MAIN — Основное реле двигателя
Е	HEAD — Реле фар
F	HORN — Реле сигнала
G	FAN №1 — Реле вентилятора радиатора

Вариант 2

Пример фото блока

Схема блока предохранителей вариант 2

Расшифровка схемы

Реле
А — реле №1 электродвигателя вентилятора охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 электродвигателя вентилятора охлаждения, G — реле №3 электродвигателя вентилятора охлаждения, Н — реле кондиционера;

Плавкие вставки
1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A;

Предохранители
