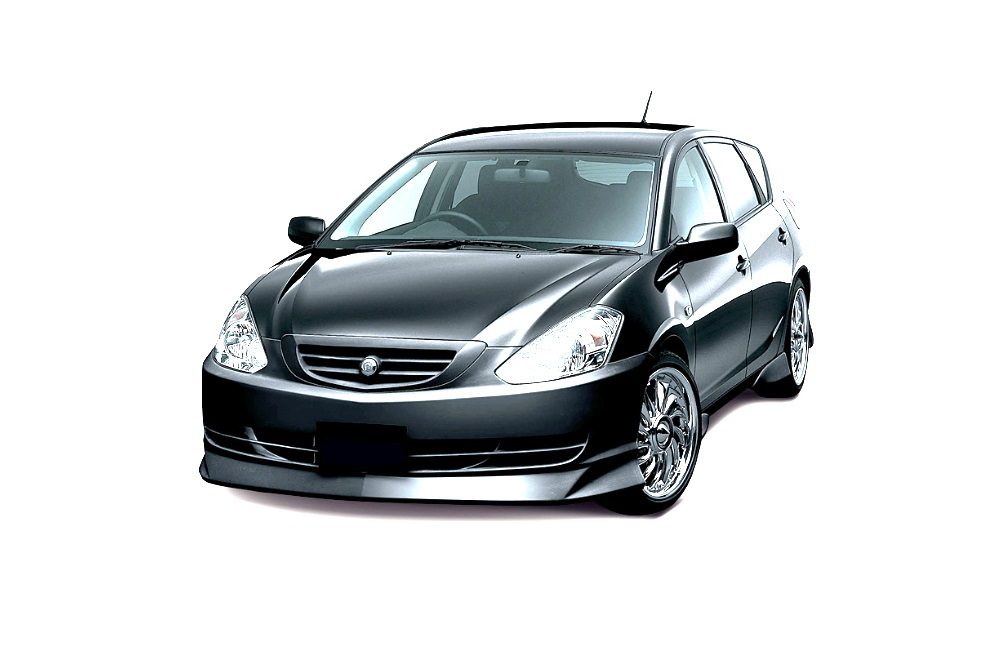

Toyota Caldina T24 третьего поколения производилась с 2002 по 2007 год в кузове универсал. В течение этого периода автомобиль претерпел рестайлинг. В этой статье мы подробно разберем расположение электронных блоков управления, а также дадим полное описание предохранителей и реле Toyota Caldina T24, включая схемы блоков предохранителей, реле Caldina T24, фото-примеры исполнения и особый акцент на предохранитель прикуривателя. Это поможет владельцам Toyota Caldina T24 быстро найти нужный предохранитель или реле.
Конфигурация блоков предохранителей и их элементов может варьироваться от показанной. Рекомендуем проверять маркировку на крышке вашего блока предохранителей Toyota Caldina T24.
Блоки в салоне
Расположение

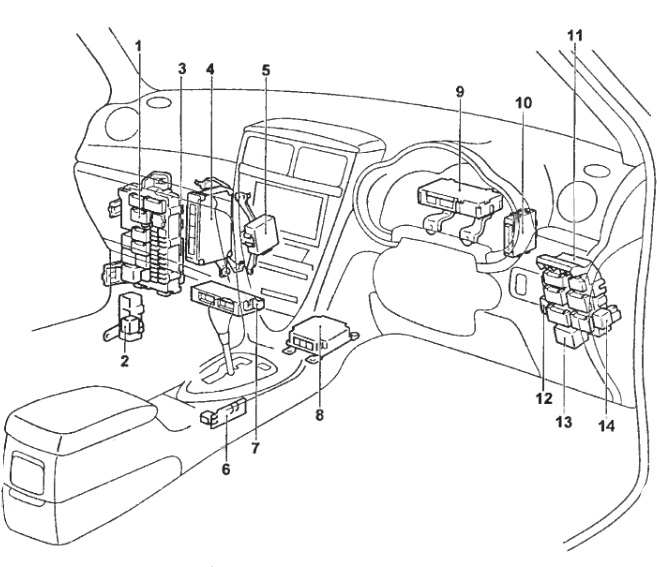

Общая схема расположения электронных блоков управления в салоне
Описание
- монтажный блок предохранителей и реле со стороны пассажира
- реле топливного насоса
- блок управления Multiplex
- электронный блок управления двигателем
- электронный блок системы парковки
- выключатель разблокировки селектора
- электронный блок управления ABS (модели с VSC или с ABS (Normal) до 01.2005 г.)
- блок управления SRS
- блок управления кондиционером
- блок корректора фар
- монтажный блок со стороны водителя
- реле противотуманных фар
- реле-прерыватель указателей поворота
- реле регулировки интервала работы стеклоочистителя.
Блок предохранителей и реле
Монтажный блок с предохранителями и реле размещен в салоне под приборной панелью слева от водителя.
Пример маркировки на обратной стороне крышки блока предохранителей Caldina T24.
Назначение предохранителей
| 1 IGN 15А | система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE) |
| электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE) | |
| ABS подушки безопасности и пред натяжители ремней безопасности | |
| 2 PANEL1 7,5А | лампы освещения салона |
| 3 RR FOG 7,5A | противотуманные фары (задние) |
| 4 FR FOG 15A | противотуманные фары (передние) |
| 5 АМ1 25А | система запуска |
| 6 PANEL2 7,5А | аудиосистема (модели с аудио подготовкой) |
| аудиосистема (модели без навигационной системы) | |
| аудиосистема (модели с навигационной системы) и система заднего обзора | |
| противотуманные фары | |
| подсветка | |
| кондиционер | |
| 7 | — |
| 8 RRWIP 15A | очиститель и омыватель заднего стекла |
| 9 CIG 15А | прикуриватель |
| 10 A/C 10A | электропривод вентиляторов (модели с двигателем 1AZ-FSE) |
| система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения | |
| кондиционер | |
| обогреватель заднего стекла и обогреватель зеркал | |
| 11 MIRHTR 10А | обогреватель заднего стекла и обогреватель зеркал |
| 12 ECU-ACC 7,5А | система MULTIPLEX |
| электропривод зеркал | |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| аудиосистема (модели с аудио подготовкой) | |
| аудиосистема (модели без навигационной системы) | |
| аудиосистема (модели с навигационной системой) и система заднего обзора | |
| фары (модели с ксеноновыми фарами) | |
| фары (кроме моделей с ксеноновыми фарами) | |
| противотуманные фары | |
| габариты | |
| лампы освещения салона | |
| кондиционер | |
| 13 PWR 30А | электропривод стеклоподъемников |
| 14 TAIL 10А | система MULTIPLEX |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| комбинация приборов | |
| габариты | |
| система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE) | |
| 15 FR DEF 15А | система управления двигателем и АКПП (модели с двигателем 1NZ-FE) |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| антиобледенитель щеток | |
| 16 FR P/W 30А | электропривод стеклоподъемников |
| 17 DOOR 20А | система MULTIPLEX |
| центральный замок | |
| 18 WIPER 20А | очиститель и омыватель заднего стекла |
| 19 ECU-IG 7,5А | система зарядки |
| электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE | |
| электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS | |
| блокировка переключения | |
| система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения | |
| аудиосистема (модели с навигационной системой) и система заднего обзора | |
| система парковки | |
| 20 RR DEF 30А | обогреватель заднего стекла и обогреватель зеркал |
| 21 GAUGE 10А | система зарядки |
| Система управления двигателем и АКПП (модели с двигателем 1NZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| ABS | |
| подушки безопасности и пред натяжители ремней безопасности | |
| система MULTIPLEX | |
| центральный замок | |
| электропривод стеклоподъемников | |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| система предупреждения о не пристегнутом ремне безопасости и ослабления натяжения | |
| комбинация приборов | |
| аудиосистема (модели с аудио подготовкой) | |
| аудиосистема (модели с навигационной системой) и система заднего обзора | |
| фары (модели с ксеноновыми фарами) | |
| фары (кроме моделей с ксеноновыми фарами) | |
| противотуманные фары | |
| габариты | |
| фонари заднего хода | |
| указатели поворота и аварийная сигнализация | |
| лампы освещения салона | |
| очиститель воздуха*1 | |
| антиобледенитель щеток | |
| система парковки | |
| 22 STOP 15А | система управления двигателем и АКПП (модели с двигателем 1NZ-FE) |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| ABS | |
| блокировка переключения | |
| стоп-сигналы |
Предохранитель прикуривателя в Toyota Caldina T24 обозначен номером 9 и имеет номинал 15А.
- R1 — Реле отопителя
- R2 — Реле IGN
- R3 — Реле обогревателя заднего стекла
- R4 — Реле габаритов
Блоки под капотом
Расположение

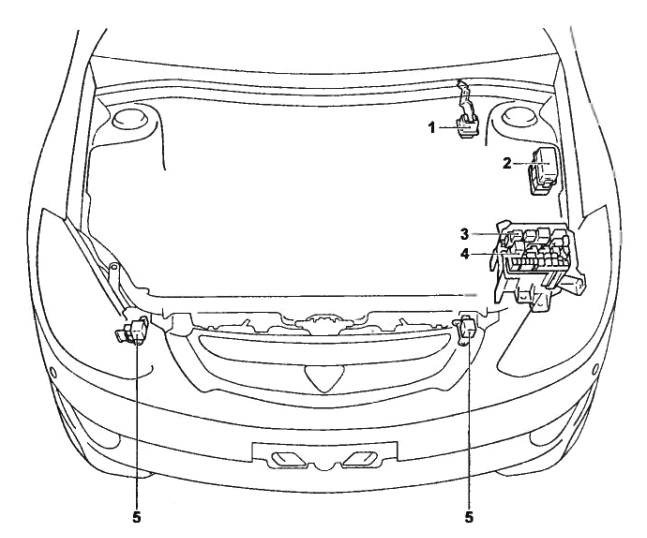

Схема
Обозначение
- реле топливного насоса
- блок реле (ABS)
- блок реле в моторном отсеке №2
- блок реле в моторном отсеке
- передний датчик SRS.
Монтажный блок
Этот блок предохранителей под капотом расположен слева, вблизи аккумуляторной батареи.
Фото — схема
Пример обозначения на крышке блока предохранителей

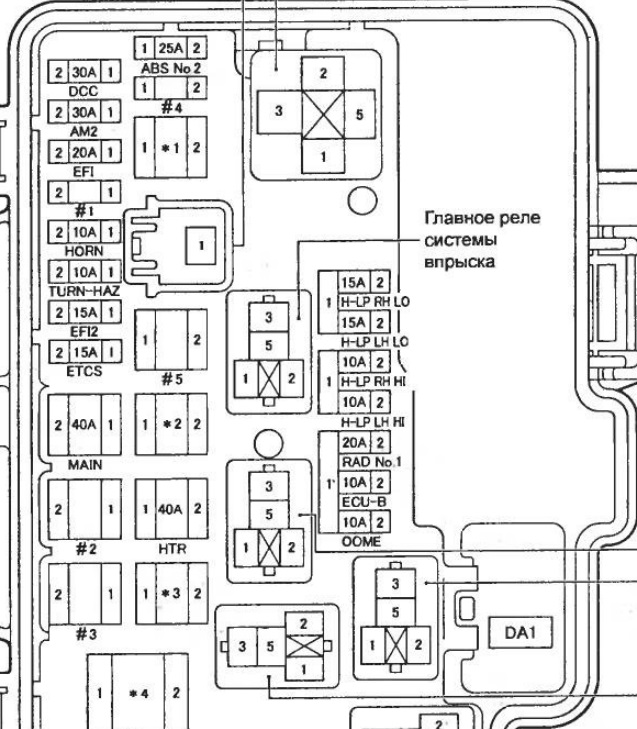

Схема
Назначение предохранителей
| 10А DOME | система MULTIPLEX |
| лампы освещения салона | |
| центральный замок (модели с 12.2004 г.) | |
| 10А ECU-B | система зарядки |
| система управления двигателем и АКПП (модели с двигателем 1NZ-FE) | |
| электропривод вентиляторов (модели с двигателем 1AZ-FSE) | |
| ABS | |
| подушки безопасности и преднатяжители ремней безопасности | |
| система MULTIPLEX | |
| центральный замок | |
| электропривод стеклоподъемников | |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения | |
| комбинация приборов аудиосистема (модели с навигационной системы) и система заднего обзора | |
| фары | |
| противотуманные фары | |
| габариты | |
| фонари заднего хода | |
| лампы освещения салона | |
| кондиционер | |
| 10/15А H-LP LH | фары (ксенон / не ксенон) |
| 10А H-LP LH HI | фары ксенон |
| 10/15А H-LP RH | фары (ксенон / не ксенон) |
| 10А H-LP RH HI | фары ксенон |
| 10А TURN-HAZ | указатели поворота и аварийная сигнализация |
| 10А HORN | звуковой сигнал |
| 15/20А EFI | система управления двигателем и АКПП (модели с двигателем 1NZ-FE) |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE) | |
| электропривод вентиляторов (модели с двигателем 1AZ-FSE) | |
| 15A — 1AZ-FSE. 20A — модели с 12.2004 г. | |
| 15А EFI2 | система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) |
| 10/15А ETCS | система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) |
| система управления двигателем и АКПП (модели 2WD с двигателем 1ZZ-FE) | |
| 10A — модели с 12.2004 г. | |
| 15А RADIO №1 | Магнитола |
| 25А ABS №2 | ABS |
| 30А АМ2 | система запуска |
| 30А CDS | электропривод вентиляторов (модели с двигателем 1AZ-FSE) |
| 40А ABS №1 | ABS |
| 40А HTR | кондиционер |
| 30А MAIN | фары |
| 30А RDI | электропривод вентиляторов |
| 120А ALT | система зарядки |
| система запуска | |
| система MULTIPLEX | |
| габариты | |
| подсветка | |
| обогреватель заднего стекла и | |
| обогреватель зеркал | |
| 20А DOOR | система MULTIPLEX |
| центральный замок | |
| модели с 12.2004 г. | |
| 30А DCC | аудиосистема (модели с аудиоподготовкой) |
| модели с 12.2004 г. |
- R1 — Реле 2 электродвигателя вентилятора
- R2 — Реле 3 электродвигателя вентилятора
- R3 — Реле звукового сигнала
- R4 — Реле 1 электродвигателя вентилятора
- R5 — Реле 2 системы впрыска
- R6 — Реле 1 системы впрыска
- R7 — Реле фар
Блок №2
Схема
Описание
- R1 — Реле электромагнитной муфты компрессора кондиционера
- R2 — Реле фарсунок
- R3 — Реле стартера
- ST — 7.5А предохранитель стартера, система запуска, система управления двигателем и АКПП

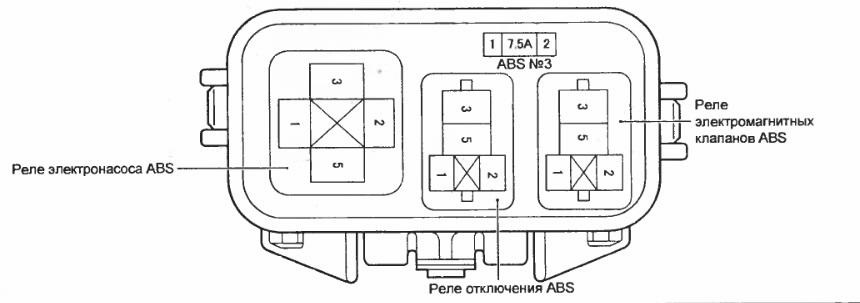

Блок реле АБС
Это вся основная информация по предохранителям и реле Toyota Caldina T24. Если у вас есть дополнения или уточнения по схемам предохранителей, делитесь в комментариях.
