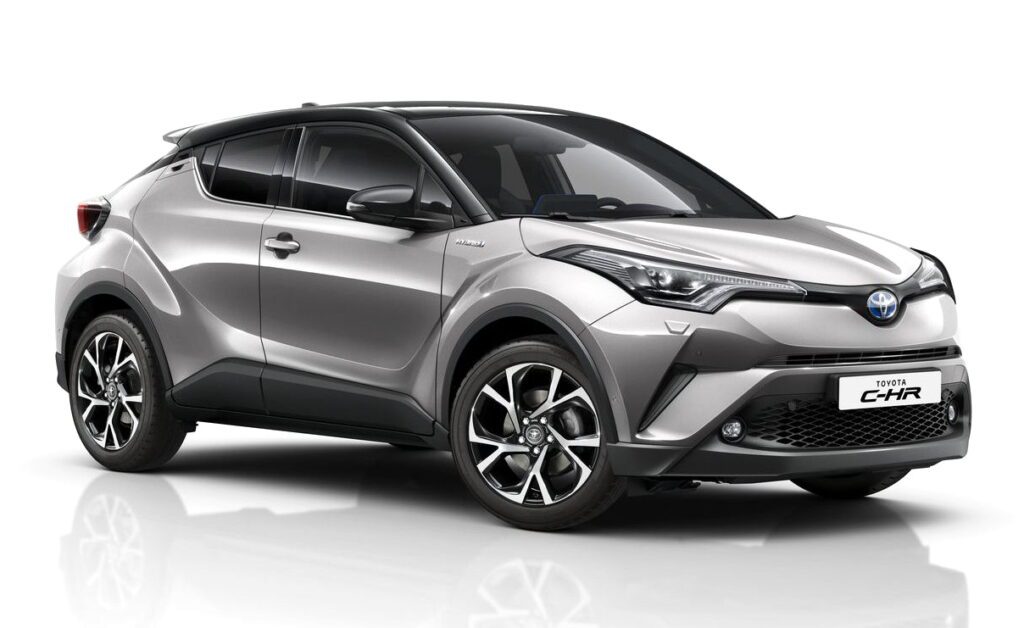

Toyota C-HR первого поколения производилась с 2016 по 2022 годы под кодами AX10 и AX50. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Toyota C-HR 1 поколения, включая схемы, фото и описания. Особое внимание уделим предохранителю прикуривателя, чтобы вы могли легко диагностировать и заменить его.
Расположение и функции предохранителей и реле Toyota C-HR могут варьироваться в зависимости от года выпуска, рынка (Европа, Азия, США) и комплектации автомобиля. Рекомендуем проверять по документации вашего авто.
Блок предохранителей в пассажирском отсеке
В интерьере Toyota C-HR блок предохранителей находится слева от руля, под приборной панелью. Чтобы получить доступ, снимите пластиковую крышку — это просто и безопасно.
Для версий с правым рулем положение блока изменено соответственно.
Фото блока предохранителей в салоне Toyota C-HR

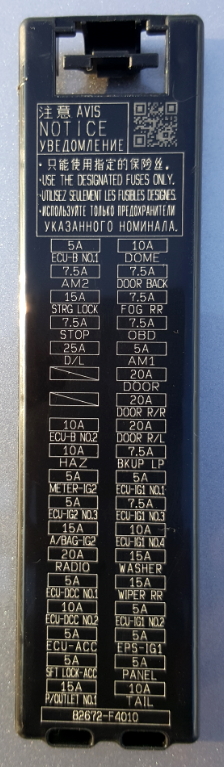

Всегда сверяйтесь с маркировкой на крышке блока предохранителей Toyota C-HR для точного соответствия.

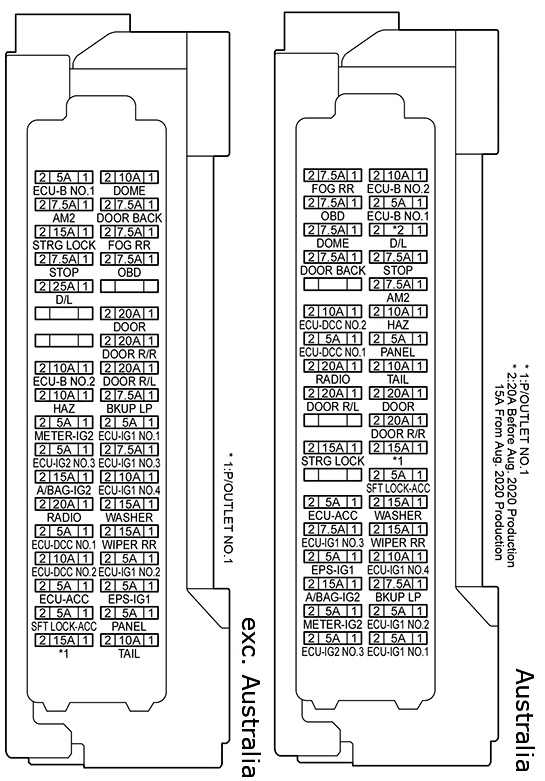

Расположение и схема предохранителей в салоне
Подробное описание предохранителей салонного блока Toyota C-HR
| A/BAG-IG2 | 15A Подсистема SRS (подушки безопасности) |
| AM1 | 5A Питание основной электроники |
| AM2 | 7,5A Система безключевого доступа, иммобилайзер, стартер, замок руля, дистанционное управление дверями |
| BKUP LP | 7,5A Аудиосистема, габаритные огни, навигатор, камера заднего вида |
| D/L | 15A Центральный замок дверей, доступ и запуск, иммобилайзер, стартер, рулевой замок, беспроводные двери |
| D/L | 20A Замок багажника и дверей, доступ, иммобилайзер, стартер, рулевой замок, беспроводное управление |
| D/L | 25A Электропривод дверей, доступ, иммобилайзер, стартер, рулевой замок, дистанционный контроль |
| DOME | 7,5A Питание, освещение потолка |
| DOME | 10A Доступ и запуск, иммобилайзер, салонное освещение, AUX-разъем, стартер, рулевой замок, двери |
| DOOR | 20A Электростеклоподъемники |
| DOOR BACK | 7,5A Электропривод багажника, доступ, иммобилайзер, стартер, рулевой замок, двери |
| DOOR R/L | 20A Левое электрическое окно |
| DOOR R/R | 20A Правое электрическое окно |
| ECU-ACC | 5A Климатик, аудио, автосвет, двери, часы, приборы, круиз, замки, двойная блокировка, радар-круиз, доступ, ПТФ, фары, корректор фар, очистка фар, гибрид, освещение, иммобилайзер, салонный свет, автоотключение света, напоминание света, CAN-шина, навигатор, опции, панорама, стекла, задний ПТФ, камера, зеркала, ремни, трансмиссия, стартер, рулевой замок, задние огни, телематика, антиугон, TPMS, беспроводные двери |
| ECU-B NO.1 | 5A Круиз, доступ, гибрид, иммобилайзер, трансмиссия, стартер, рулевой замок, двери |
| ECU-B NO.2 | 10A ABS, климат, аудио, brake hold, круиз, замки, радар-круиз, EPB, HSA, гибрид, CAN, навигатор, панорама, стекла, камера, зеркала, трансмиссия, антиугон, TPMS, TRC, VSC |
| ECU-DCC NO.1 | 5A ABS, brake hold, EPB, HSA, TRC, VSC |
| ECU-DCC NO.2 | 10A ABS, VSSS, климат, аудио, автосвет, двери, BSM, brake hold, часы, приборы, круиз, замки, двойная блокировка, радар-круиз, EPB, двигатель, доступ, EPS, ПТФ, фары, корректор, очистка, HSA, гибрид, освещение, иммобилайзер, IPA, салон, LTA, автоотключение, напоминание, навигатор, панорама, PBS, стекла, PCS, задний ПТФ, камера, зеркала, ремни, трансмиссия, SRS, стартер, рулевой замок, подсветка, телематика, антиугон, TPMS, TOYOTA сенсоры, TRC, поворотники, VSC, двери |
| ECU-IG1 NO.1 | 5A ABS, brake hold, круиз, EPB, HSA, гибрид, трансмиссия, телематика, TRC, VSC |
| ECU-IG1 NO.2 | 5A ABS, brake hold, EPB, HSA, TRC, VSC |
| ECU-IG1 NO.3 | 7,5A VSSS, климат, радар-круиз, фары, корректор, очистка, освещение, LTA, зеркала, PCS, дефростер заднего, задние огни, поворотники |
| ECU-IG1 NO.4 | 10A Климат, аудио, авто-зеркало, автосвет, двери, BSM, часы, приборы, замки, двойная блокировка, радар-круиз, доступ, ПТФ, омыватель лобового, дворники, фары, корректор, очистка, подогрев руля, освещение, иммобилайзер, IPA, салон, LTA, автоотключение, напоминание, зеркала, CAN, навигатор, панорама, PBS, стекла, PCS, задний ПТФ, камера, дефростер, зеркала, ремни, подогрев сидений, стартер, рулевой замок, фары, антиугон, TPMS, TOYOTA паркинг, двери |
| ECU-IG2 NO.3 | 5A ABS, VSSS, brake hold, круиз, радар-круиз, EPB, доступ, HSA, гибрид, иммобилайзер, CAN, трансмиссия, стартер, рулевой замок, стопы, телематика, TRC, VSC, двери |
| EPS-IG1 | 5A Электроусилитель руля (EPS) |
| FOG RR | 7,5A Задний противотуманный свет |
| HAZ | 10A Приборы, доступ, иммобилайзер, стартер, рулевой замок, поворотники и аварийка, двери |
| METER-IG2 | 5A ABS, VSSS, климат, аудио, автосвет, BSM, brake hold, приборы, круиз, радар-круиз, EPB, двигатель, доступ, EPS, ПТФ, фары, корректор, HSA, гибрид, подсветка, иммобилайзер, IPA, LTA, автоотключение, напоминание, навигатор, PBS, PCS, задний ПТФ, камера, ремни, трансмиссия, SRS, стартер, рулевой замок, фары, телематика, TPMS, TOYOTA сенсоры, TRC, поворотники, VSC, двери |
| OBD | 7,5A Диагностический разъем DLC3 |
| P/OUTLET NO.1 | 15A Прикуриватель и розетка (ключевой элемент для зарядки устройств) |
| P/SEAT | 30A Электрорегулировка сидений |
| PANEL | 5A Подсветка панели, габаритные огни |
| POWER | 30A Электростеклоподъемники |
| RADIO | 20A Аудиосистема, навигатор, камера заднего вида |
| SFT LOCK-ACC | 5A Питание безопасности |
| STOP | 7,5A ABS, VSSS, brake hold, круиз, радар-круиз, EPB, доступ, HSA, гибрид, иммобилайзер, PCS, трансмиссия, стартер, рулевой замок, стоп-сигналы, TRC, VSC, двери |
| STRG LOCK | 15A Доступ, иммобилайзер, стартер, рулевой замок, двери |
| TAIL | 10A ПТФ передние, корректор фар, освещение, задний ПТФ, габариты |
| WASHER | 15A Дворники и омыватель лобового, очистка фар, задний дворник |
| WIPER RR | 15A Задний дворник и омыватель |
Предохранитель прикуривателя в Toyota C-HR маркируется как P/OUTLET NO.1 (15A) — его замена решит проблемы с зарядкой гаджетов и розеткой.
В верхней секции блока часто размещены мощные предохранители 30A для электростекол (POWER), сидений (P/SEAT) и люка (S/ROOF) в оснащенных моделях.
Блоки предохранителей под капотом

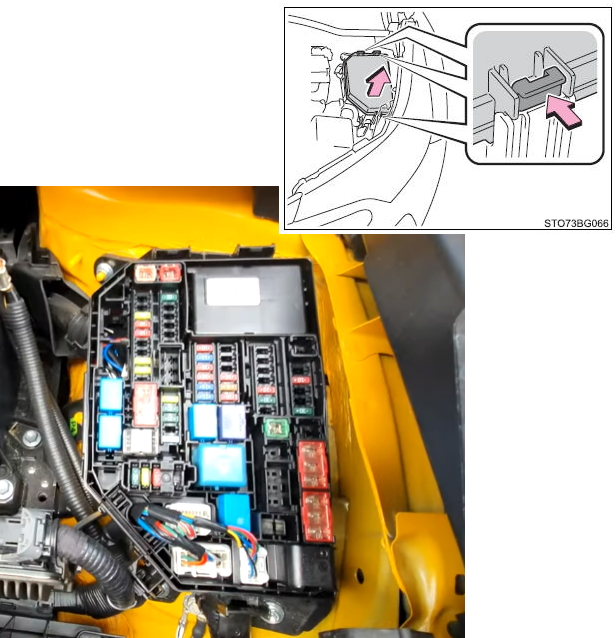

В моторном отсеке слева расположен главный блок реле и предохранителей для Toyota C-HR — ключевой для внешних систем и двигателя.

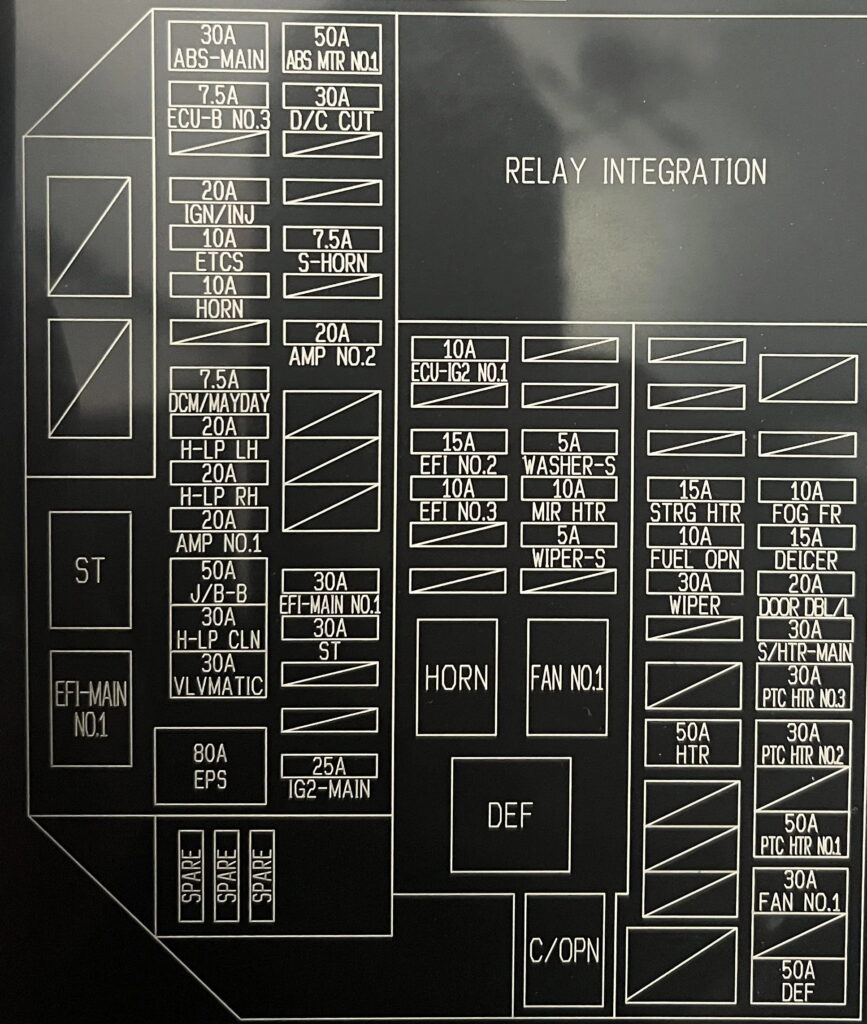

Схема блока под капотом
Описание элементов блока под капотом
| ABS MTR NO.1 | 50A ABS, brake hold, EPB, HSA, TRC, VSC |
| ABS-MAIN | 30A ABS, brake hold, EPB, HSA, TRC, VSC |
| AMP NO.1 | 20A Аудио, навигатор, камера заднего вида |
| AMP NO.2 | 20A Аудио, навигатор, камера заднего вида |
| BATT-S | 5A Зарядка, stop-start система |
| BBC NO.1 | 30A Stop-start |
| BBC NO.2 | 30A Stop-start |
| D INJ | 20A Круиз, CVT и индикатор, ECU двигателя |
| D/C CUT | 30A Питание |
| DCM/MAYDAY | 7,5A Телематическая система |
| DEF | 50A Обогрев зеркал, дефростер заднего стекла |
| DEICER | 15A Обогрев лобового стекла |
| DOOR DBL/L | 20A Двойная блокировка дверей |
| DRL | 10A Фары дневного света, корректор фар |
| ECU-B NO.3 | 7,5A Круиз, CVT, ECU двигателя |
| ECU-IG2 NO.1 | 10A Круиз, CVT, ECU двигателя |
| EFI NO.2 | 10A Вентилятор радиатора |
| EFI NO.2 | 15A Вентилятор, круиз, CVT, ECU двигателя |
| EFI NO.3 | 10A Круиз, CVT, ECU, stop-start |
| EFI NO.4 | 10A Круиз, CVT, ECU |
| EFI-MAIN NO.1 | 20A Вентилятор, круиз, CVT, радар-круиз, ECU, stop-start |
| EFI-MAIN NO.1 | 30A Вентилятор, круиз, CVT, ECU |
| EFI-MAIN NO.2 | 30A Круиз, CVT, ECU |
| EPS | 80A Электроусилитель руля |
| ETCS | 10A Круиз, CVT, радар-круиз, ECU |
| FAN NO.1 | 30A Вентилятор охлаждения |
| FAN NO.2 | 30A Вентилятор охлаждения |
| FOG FR | 10A Передние противотуманки |
| FUEL OPN | 10A Открыватель топливной крышки |
| H-LP CLN | 30A Очистка фар |
| H-LP HI | 7,5A Дальний свет, корректор |
| H-LP LH | 10A Автосвет, левый ближний, корректор, очистка, автоотключение, напоминание |
| H-LP LH | 20A Автосвет, левый дальний, корректор, очистка, освещение, автоотключение, напоминание, габариты, поворотники |
| H-LP RH | 10A Правый ближний, корректор |
| H-LP RH | 20A Правый дальний, корректор, подсветка, габариты, поворотники |
| H-LP SHADE | 7,5A Фары, корректор |
| HORN | 10A Гудок, антиугон |
| HTR | 40A Автоклимат |
| HTR | 50A Климат-контроль (авто/ручной) |
| IG2-MAIN | 25A Питание зажигания |
| IGN | 15A Зажигание |
| IGN/INJ | 20A Приборы, круиз, CVT, ECU, зажигание |
| J/B-B | 50A Питание блока |
| MIR HTR | 10A Обогрев зеркал, дефростер |
| PTC HTR NO.1 | 50A PTC-обогрев (авто/ручной) |
| PTC HTR NO.2 | 30A PTC-обогрев (авто/ручной) |
| PTC HTR NO.3 | 30A PTC-обогрев (авто/ручной) |
| S/HTR F/L | 15A Обогрев левого сиденья |
| S/HTR F/R | 15A Обогрев правого сиденья |
| S/HTR-MAIN | 30A Основной обогрев сидений |
| S-HORN | 7,5A Сирена антиугона |
| ST | 30A Доступ, иммобилайзер, стартер, рулевой замок, stop-start, двери |
| STRG HTR | 15A Подогрев руля |
| TOWING-ALT | 30A Разъем для прицепа |
| TOWING-B | 30A Разъем для прицепа |
| VLVMATIC | 30A Круиз, CVT, ECU |
| WASHER-S | 5A Очистка фар |
| WIPER | 30A Дворники и омыватель лобового |
| WIPER-S | 5A Круиз, CVT, ECU |

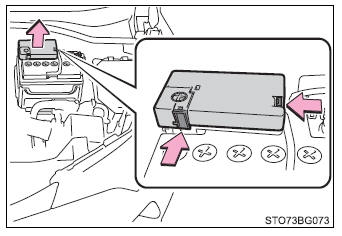

На плюсовой клемме АКБ установлен блок мощных предохранителей (плавкие вставки) для высокой нагрузки.
- 140A BATT — Питание, генератор
- 120A DC/DC — Круиз, гибрид, трансмиссия
- EPS 80A — Электроусилитель
- 60A J/B-AM — Автосвет, ПТФ, корректор, освещение, автоотключение, напоминание, задний ПТФ, габариты

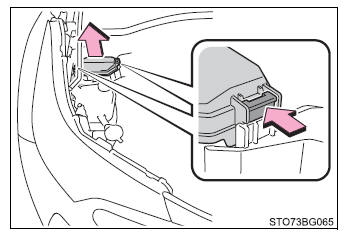

На гибридных версиях Toyota C-HR дополнительный блок предохранителей может быть справа в моторном отсеке.

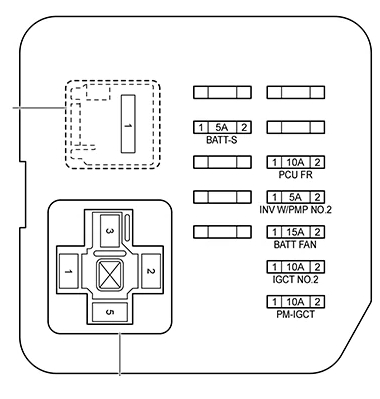

Схема дополнительного блока
Функции предохранителей дополнительного блока
| BATT FAN | 15A Круиз, гибрид, трансмиссия |
| BATT-S | 5A Круиз, гибрид, трансмиссия |
| IGCT NO.2 | 10A Круиз, гибрид, трансмиссия |
| INV W/PMP NO. 2 | 5A Круиз, гибрид, трансмиссия |
| PCU FR | 10A Круиз, гибрид, трансмиссия |
| PM-IGCT | 10A Круиз, радар-круиз, гибрид, трансмиссия |
Если у вас остались вопросы по предохранителям или реле Toyota C-HR, пишите в комментариях — поможем разобраться.
