Toyota Avalon третьего поколения (XX30) производился в период с 2005 по 2012 год под индексом X30. В этой статье мы подробно разберем расположение электронных блоков управления (ЭБУ), назначение предохранителей и реле для Toyota Avalon 3, включая схемы блоков, фото-примеры и варианты исполнения. Особо отметим предохранитель прикуривателя, чтобы облегчить поиск и замену предохранителей Toyota Avalon для владельцев.
Положение блоков и функции компонентов внутри них могут немного отличаться от показанных. Рекомендуем проверять данные по схемам на крышках ваших блоков предохранителей Toyota Avalon.
Блоки в салоне
Расположение

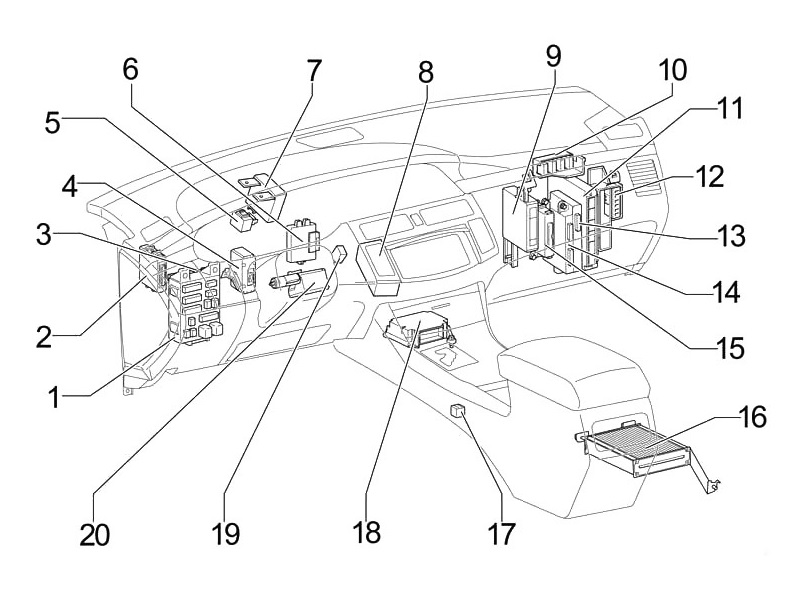

Общая диаграмма расположения
Описание
- Блок предохранителей
- ЭБУ регулировки положения фар
- ЭБУ кузова
- ЭБУ системы дистанционного управления
- Указатель поворота
- ЭБУ кода иммобилайзера (с системой Smart Key) / ЭБУ электронного ключа (без системы Smart Key)
- Сторона водителя J / B
- Блок управления кондиционером
- Усилитель кондиционера
- Сторона пассажира J / B
- Модуль управления двигателем
- Соединительный разъем (CAN)
- ЭБУ шлюза
- ЭБУ смарт-ключа
- ЭБУ управления источником питания
- Стерео компонентный усилитель
- ЭБУ блокировки переключения передач
- Центр сборки датчика подушки безопасности
- Усилитель транспондерного ключа
- ЭБУ блокировки рулевого управления
Блок предохранителей

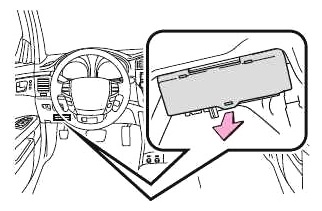

Расположен под приборной панелью для удобного доступа при замене предохранителей Toyota Avalon.

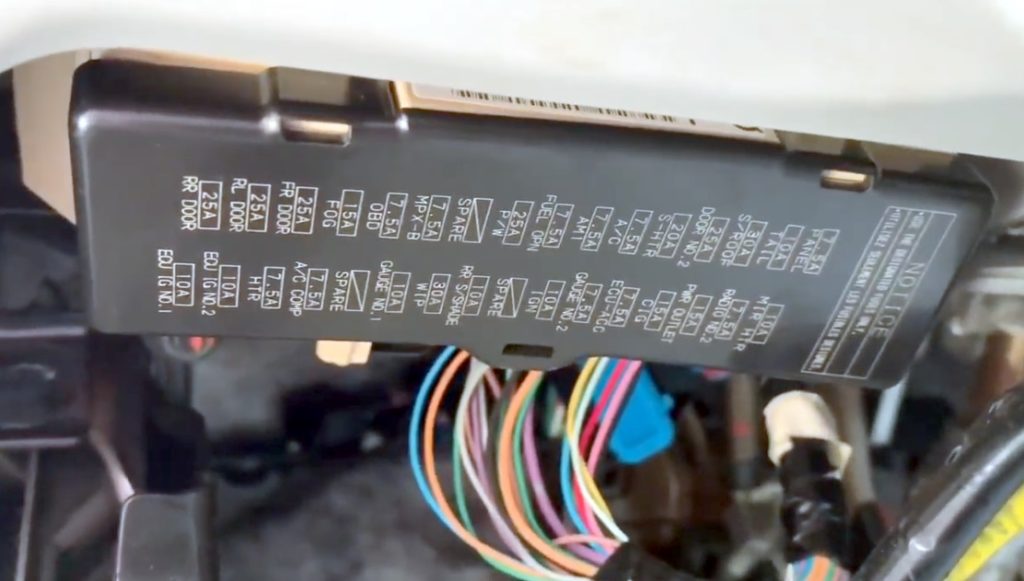

Пример схемы на крышке блока предохранителей

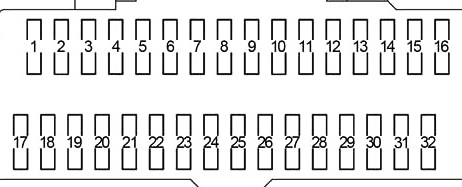

Диаграмма предохранителей
Назначение предохранителей
| 1 | 25A RR DOOR — 2005-2009: Стеклоподъемник заднего правого пассажира. |
| 1 | 20A RR DOOR — 2010-2012: Стеклоподъемник (правого заднего пассажира). |
| 2 | 25A RL DOOR — 2005-2009: Стеклоподъемник заднего левого пассажира. |
| 2 | 20A RL DOOR — 2010-2012: Электрический стеклоподъемник (левого заднего пассажира). |
| 3 | 25A FR DOOR — 2005-2009: Электрический стеклоподъемник (передний пассажир), система запоминания положения водителя. |
| 3 | 20A FR DOOR — 2010-2012: Электрический стеклоподъемник (передний пассажир), система запоминания положения водителя. |
| 4 | 15A FOG — Передние противотуманные фары |
| 5 | 7,5A OBD — Бортовая система диагностики |
| 6 | 7,5A MPX-B — Мультиплексная система связи |
| 7 | — |
| 8 | 25A P/W — 2005-2009: Power widow, система запоминания положения водителя. |
| 8 | 20A FL DOOR — 2010-2012: Электрический стеклоподъемник, система запоминания положения водителя. |
| 9 | 7,5A FUEL OPN — Устройство открывания лючка топливного бака |
| 10 | 7,5A AM1 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска, система зажигания |
| 11 | 7,5A A/C — Кондиционер |
| 12 | 20A S-HTR — 2008-2012: Система кондиционирования воздуха. |
| 13 | 25A DOOR NO.2 — Мультиплексная система связи |
| 14 | 30A S/ROOF — Электрическая лунная крыша |
| 15 | 10A TAIL — Габаритные огни, фонари номерного знака, задние фонари, передние и задние боковые габаритные огни |
| 16 | 7,5A PANEL — Обогрев сидений, навигационная система, аварийная сигнализация, автоматическая коробка передач с электронным управлением, освещение перчаточного ящика, подсветка приборной панели, розетки |
| 17 | 7,5A ECU IG NO.1 — 2005-2006: Центральный дисплей, система управления блокировкой переключения передач, люк с электроприводом в крыше, мультиплексная система связи. |
| 17 | 10A ECU IG NO.1 — 2007-2012: Центральный дисплей, система управления блокировкой переключения передач, люк с электроприводом на крыше, мультиплексная система связи, система контроля (предупреждения) давления в шинах. |
| 18 | 7,5A ECU IG NO.2 — Антиблокировочная тормозная система, система динамического лазерного круиз-контроля, система автоматического выравнивания фар, система контроля устойчивости автомобиля, мультиплексная система связи |
| 19 | 7,5A HTR — Система кондиционирования, подсветка панели приборов, электровентилятор системы охлаждения |
| 20 | 7,5A A/C COMP — Кондиционер |
| 21 | 20A S-HTR — 2005-2007: Система кондиционирования воздуха. |
| 22 | 10A GAUGE NO.1 — Фонари заднего хода, навигационная система, аварийные мигалки |
| 23 | 30A WIP — Дворники |
| 24 | 10A RR S/SHADE — Задний электрический солнцезащитный козырек |
| 25 | Не используется |
| 26 | 10A IGN — Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации переднего пассажира, система интеллектуального ключа, система стартера |
| 27 | 7,5A GAUGE NO.2 — Манометры и счетчики, центральный дисплей |
| 28 | 7,5A ECU-ACC — Зеркала заднего вида с электроприводом, центральный дисплей, система блокировки переключения передач, мультиплексная система связи |
| 29 | 15A CIG — Прикуриватель |
| 30 | 15A PWR OUTLET — Розетка |
| 31 | 7,5A RADIO NO.2 — Аудио система |
| 32 | 10A MIR HTR — Обогреватели наружных зеркал заднего вида |
За работу прикуривателя отвечает предохранитель номер 29 на 15А.
На обратной стороне блока могут быть закреплены дополнительные предохранители и реле для Toyota Avalon 3.
Диаграмма
Обозначения
| 1 | 30A P/SEAT — Сиденья с электроприводом |
| 2 | 30A POWER — Электрические стекло подъемники |
| Relay | |
| R1 | Противотуманные огни |
| R2 | Задние фонари |
| R3 | Дополнительное реле (ACC) |
| R4 | Реле мощности (PWR) |
| R5 | Зажигание (IG1) |
Дополнительные элементы

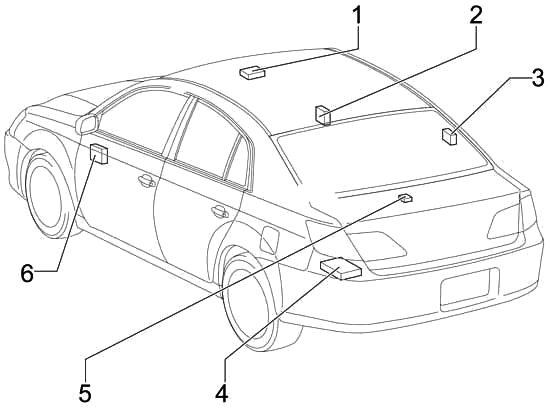

Диаграмма
Назначение
- ЭБУ системы сдвижной крыши
- ЭБУ управления наружным зеркалом (правое)
- Приемник управления дверью
- ЭБУ навигации
- Реле заднего солнцезащитного козырька
- ЭБУ управления наружным зеркалом (левый)
Блоки под капотом
Расположение

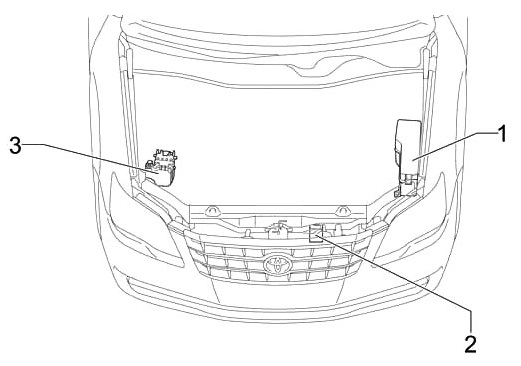

Общая диаграмма расположения
Расположение
- Блок предохранителей и реле
- ЭБУ охлаждающего вентилятора
- ЭБУ системы противоскольжения с приводом
Блок предохранителей и реле

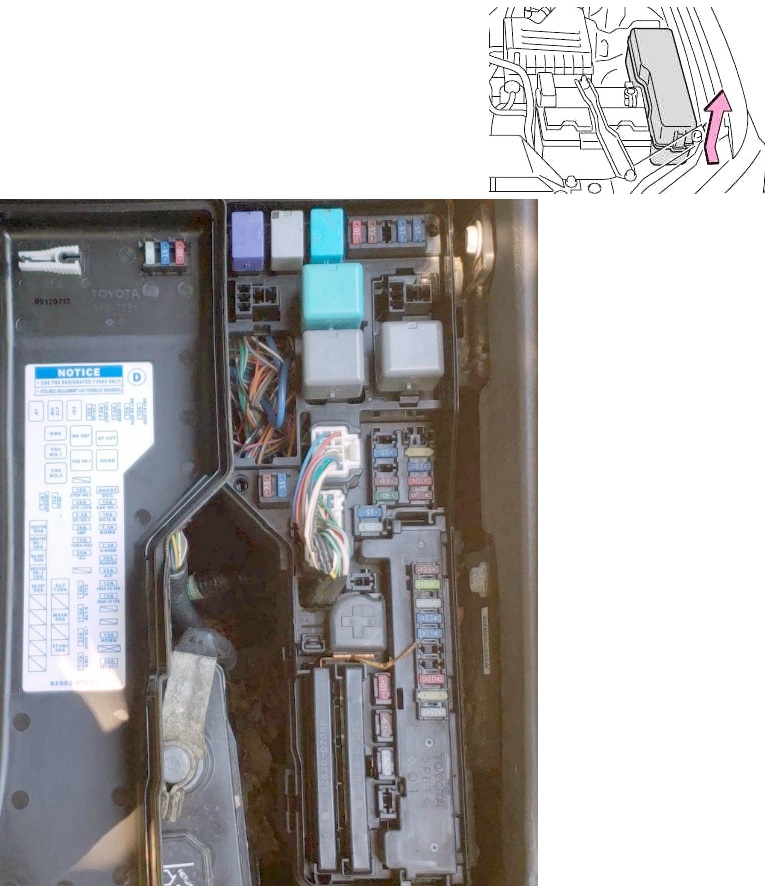

Под капотом основной блок предохранителей и реле Toyota Avalon установлен слева от аккумулятора для быстрого доступа при обслуживании.

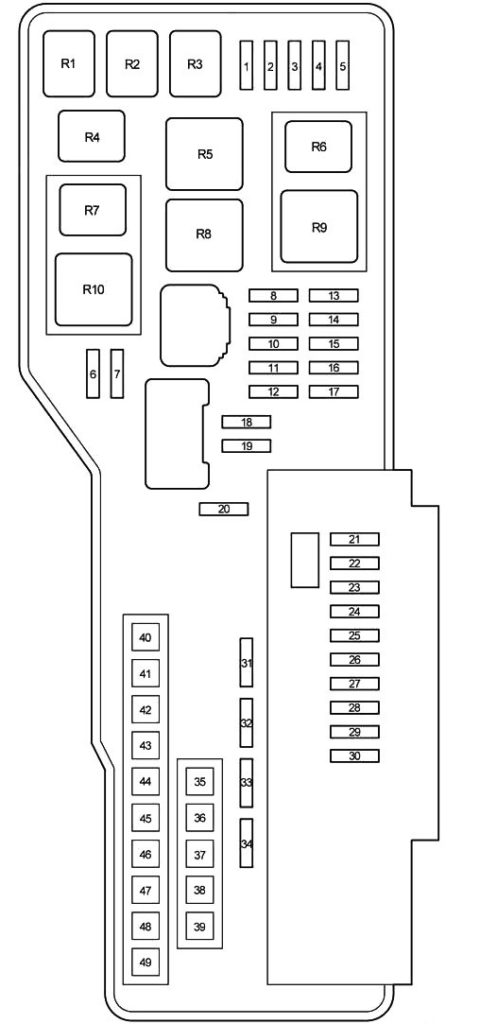

Диаграмма
Назначение
| 1 | 10A EFI NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 2 | 7,5A STOP NO.2 — Стоп-сигналы, высокий стоп-сигнал, система стабилизации автомобиля, антиблокировочная тормозная система |
| 3 | 7,5A RADAR CC — 2005-2010: Система стабилизации автомобиля. |
| 4 | 15A HEAD RH LWR — Правая фара (ближний свет) |
| 5 | 15A HEAD LH LWR — Левая фара (ближний свет) |
| 6 | 7,5A STOP No.3 — 2008-2012: Система трансмиссии с электронным управлением, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 7 | 15A INJ — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 8 | — |
| 9 | 15A STOP NO.1 — Мультиплексная система связи |
| 10 | 25A STR LOCK — 2005-2010: Система блокировки рулевого управления. |
| 10 | 15A STR LOCK — 2011-2012: Блокировка рулевого управления. |
| 11 | 7,5A IMMOBI — 2005-2007: Система иммобилайзера двигателя, система смарт-ключей. |
| 11 | 7,5A EFI No.3 — 2008-2012: Система смарт-ключей, электронная система управления трансмиссией. |
| 12 | 30A AMP — Аудио система |
| 13 | — |
| 14 | — |
| 15 | 15A RAD NO.1 — Аудиосистема, центральный дисплей, навигационная система |
| 16 | 10A ECU-B — Центральный дисплей, мультиплексная система связи |
| 17 | 7,5A DOME — Датчики и измерители, часы, передние личные фонари, освещение двери, устройство открывания гаражных ворот, задние личные фонари, освещение багажника |
| 18 | 15A TURN/HAZ — Указатели поворота |
| 19 | 25A IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 20 | — |
| 21 | 7,5A S-HORN — Сигнал |
| 22 | 20A WASHER — Омыватель лобового стекла |
| 23 | 25A A/F — Датчик состава топливовоздушной смеси |
| 24 | 15A HEAD RH UPR — Правая фара (дальний свет) |
| 25 | 15A HEAD LH UPR — Левая фара (дальний свет) |
| 26 | — |
| 27 | — |
| 28 | 10A HORN — Звуковой сигнал |
| 29 | — |
| 30 | 25A EFI NO.1 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, топливный насос |
| 31 | 10A ETCS — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 32 | 7,5A ALT-S — Система зарядки |
| 33 | 25A DOOR NO.1 — Мультиплексная система связи |
| 34 | 7,5A AM2 — Стартерная система |
| 35 | 120A ALT — Система зарядки, «RR DEF», «ABS / VSC NO2». Предохранители «HEATER», «ABS / VSC NO.1», «RDI FAN», «WASHER» и «S-HORN» |
| 35 | 140A ALT — Система зарядки, «RR DEF», «ABS / VSC NO2». Предохранители «HEATER», «ABS / VSC NO.1», «RDI FAN», «WASHER» и «S-HORN» |
| 36 | — |
| 37 | 40A MAIN — Фары |
| 38 | — |
| 39 | 30A ST/AM2 — Стартерная система |
| 40 | 50A HEATER — Кондиционер |
| 41 | 50A ABS/VSC NO.1 — Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 42 | 50A RDI FAN — Электрический вентилятор охлаждения |
| 43 | 30A ABS/VSC NO.2 — Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 44 | 50A RR DEF — Обогрев заднего стекла, обогреватели наружных зеркал заднего вида |
| 45 | — |
| 46 | — |
| 47 | — |
| 48 | — |
| 49 | — |
| Relay | |
| R1 | ST — Стартер |
| R2 | MG CLT — Муфта компрессора кондиционера |
| R3 | IG2 — Зажигание |
| R4 | BRK — Стоп-сигналы |
| R5 | RR DEF — Обогрев заднего стекла |
| R6 | ST CUT — Стартер |
| R7 | VSC NO.1 — Контроль устойчивости автомобиля |
| R8 | FAN NO.1 — Электрический вентилятор охлаждения |
| R9 | HEAD — Фары |
| R10 | VSC NO.2 — Контроль устойчивости автомобиля |
