Toyota Auris первого поколения выпускалась в 2007–2013 годах, включая 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годы, в формате хэтчбека и распространялась глобально. За этот период авто прошло обновление дизайна и технических характеристик. В этой статье мы предоставим детальную информацию о размещении электронных модулей управления, разберем блоки предохранителей и реле Toyota Auris с полными схемами, фотоиллюстрациями и примерами установки. Особо отметим предохранитель прикуривателя, а также другие важные элементы электрики Toyota Auris, такие как замена предохранителей, схемы блоков и расположение реле.
Число компонентов в блоках и их функции могут варьироваться по сравнению с описанными. Рекомендуем проверять по схемам на крышке вашего блока предохранителей Toyota Auris.
Модули в интерьере
Расположение блоков
Общая диаграмма размещения модулей внутри салона Toyota Auris
Пояснения к схеме
- Модуль контроля климат-контроля
- Блок предохранителей / Управление электрикой кузова
- Для LHD: Модуль коррекции света фар
- Устройство блокировки рулевой колонки
- Блок электроусилителя руля
- Усилитель сигнала ключа-транспондера
- Релейный блок №1
- Релейный блок №2
- Распределительная панель
- Распределительная панель
- Реле дворников
- Для LHD: Блок управления трансмиссией (Multi-mode)
- Модуль двигателя и АКПП
- Система Start-Stop
- Интерфейс мультимедиа
- Для LHD: Блокировка селектора АКПП
- Модуль подушек безопасности
- Для RHD: Реле поворотников

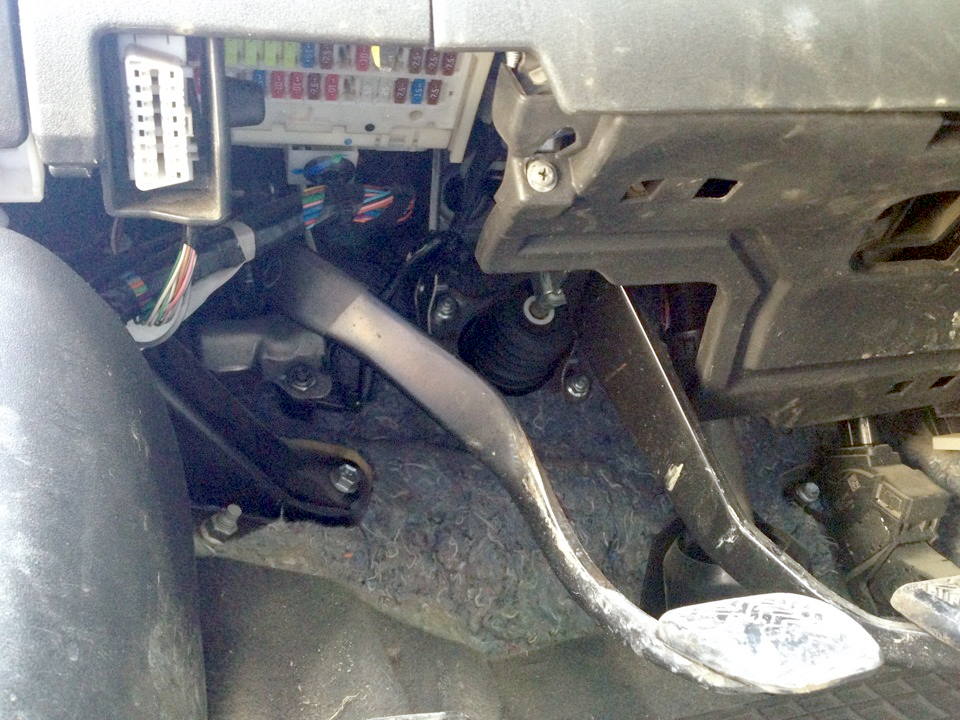

Блок предохранителей в салоне
Расположен внутри салона слева под торпедо для моделей Toyota Auris с левым рулем или справа для праворульных версий.
Версия с правым рулем
Версия с левым рулем
Чтобы открыть, потяните за фиксатор на крышке блока предохранителей Toyota Auris.
Пример декодировки с защитной крышки блока
Визуальная схема блока
Расшифровка предохранителей
| 1 | 7,5А AM1 — Запуск двигателя, впрыск топлива (распределенная/последовательная система), предохранители «CIG», «ACC» для Toyota Auris |
| 2 | 15А FR FOG — Фары противотуманные передние |
| 3 | 7,5A DRL — Дневные ходовые огни |
| 4 | 25А ACC-B — Предохранители «CIG», «ACC» |
| 5 | 25А DOOR — Электрозамки |
| 6 | — |
| 7 | 10А STOP — Стоп-сигналы, ABS, VSC, модуль кузова, впрыск топлива, АКПП |
| 8 | 7,5A OBD — Диагностический порт |
| 9 | 10A ECU-IG NO.2 — Задний ход, зарядка, зеркало, монитор, люк, обогрев стекла, климат, поворотники, старт-стоп, парковка |
| 10 | 10A ECU-IG NO.1 — Без старт-стоп: Корректор фар, модуль кузова, EPS, вентиляторы, селектор АКПП, датчик дождя, ABS, VSC, аудио, навигация, впрыск, очистка фар, Smart Entry |
| 11 | 15A WASHER — Омыватель |
| 12 | 15А RR WIPER — Задний дворник |
| 13 | 25A WIPER — Дворники, датчик дождя |
| 14 | 10A HTR-IG — Климат, обогрев стекла, доп. обогрев |
| 15 | 15A SEAT HTR — Обогрев сидений |
| 16 | 10A TAIL — Габариты, номер, задний туман, передний туман, корректор, впрыск, подсветка |
| 17 | 7,5A PANEL — Переключатель света, подсветка, бардачок, руль, модуль кузова |
| 18 | 10A ECU-IG NO.1 — С старт-стоп: Корректор, модуль кузова, EPS, вентиляторы, селектор, дождь, ABS, VSC, аудио, навигация, впрыск, очистка фар, Smart Entry, старт-стоп |
| 19 | 20A FR DOOR — Электростеклоподъемники передние |
| 20 | 20A RL DOOR — Электростеклоподъемники задние левые |
| 21 | 20A RR DOOR — Электростеклоподъемники задние правые |
| 22 | 20A SUNROOF — Крышный люк |
| 23 | 15А CIG — Прикуриватель и розетка |
| 24 | 7,5A ACC — Зеркала, аудио, навигация, селектор, модуль кузова, Smart Entry, старт-стоп |
| 25 | |
| 26 | 10A MIR HTR — Обогрев зеркал, впрыск топлива |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG — Задний противотуманный фонарь |
| 30 | 7,5A IGN — Блокировка руля, подушки, АКПП, впрыск, Smart Entry, старт-стоп |
| 31 | 7,5A METER — Приборная панель, старт-стоп |
Верхняя секция блока
Доступ к ней возможен после снятия панели для LHD-моделей Toyota Auris.
Или демонтажа бардачка для RHD-версий.
Диаграмма верхней секции
Декодировка элементов
| F1 | 30А POWER — ЭБУ кузова / Электростеклоподъемники |
| F2 | 30/40А DEF — Реле поворотников / Обогрев заднего стекла, «MIR HTR» |
| F3 | 30А PWR SEAT — Регулировка сидений |
| R1 | Реле-мигалка поворотников |
| R2 | Реле обогрева |
| R3 | Реле «IG1» — Зажигание |
Релейный блок №1
Диаграмма блока
Функции реле
| R1 | Стартер (ST) |
| R2 | Задний туман (RR FOG) |
| R3 | Вспомогательное (ACC) |
| R4 | Вспомогательное (ACC CUT) |
Релейный блок №2
Диаграмма
Декодировка
| R1 | Передний туман (FR FOG) |
| R2 | Отсечка стартера (ST CUT) |
| R3 | Подсветка (PANEL) |
| R4 | Резерв |
Модули в моторном отсеке
Диаграмма размещения
Общая схема блоков под капотом Toyota Auris
Пояснения
- ЭБУ двигателя
- Главный блок предохранителей и реле
- Реле свечей накала
- Управление вентилятором охлаждения
- Для LHD: Реле омывателя фар
- ЭБУ форсунок (EDU)
- Релейный блок
- Бензин: ЭБУ тормозов
- Дизель: ЭБУ тормозов
Главный блок предохранителей и реле
Монтируется слева в моторном отсеке Toyota Auris.
Вариант 1
Диаграмма
Функции
| F1 | 30А H-LP CLN — Омыватель фар |
| F2 | 45А RDI FAN — Вентилятор охлаждения |
| F3 | 30А ABS NO.3 — ABS, VSC |
| F4 | 50А ABS NO.1 — ABS, VSC |
| F5 | 50А HTR — Кондиционер |
| F6 | 10А ECU-B2 — AMT, кондиционер, Smart Entry |
| F7 | 10А ECU-B — Приборы, ЭБУ кузова, VSC, замки, стеклоподъемники |
| F8 | 15А RAD NO.1 — Аудиосистема |
| F9 | 10А DOME — Свет салона, багажника, Smart Entry |
| F10 | 20А STRG LOCK — Блокировка руля |
| F11 | 30А AM2 — Запуск, Smart Entry, впрыск |
| F12 | 10А ETCS — Дроссель |
| F13 | 10А TURN-HAZ — Поворотники, аварийка |
| F14 | 7,5А ALT-S — Зарядка АКБ |
| F15 | 7,5А AM2 NO.2 — ЭБУ оборудования |
| F16 | 50А H-LP MAIN — Фары |
| F17 | 50А P/I — Впрыск топлива |
| F18 | 80А GLOW — Подогрев (дизель) |
| F19 | 60А EPS — Электроусилитель руля |
| F20 | 120А ALT — Зарядка АКБ |
| F21 | 15А IG2 — Впрыск, Smart Entry |
| F22 | 10А HORN — Гудок |
| F23 | 20А EFI MAIN — Впрыск топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | 50А AMT — Робот-АКПП |
| F28 | 30А HTR SUB NO.3 — Кондиционер |
| F29 | 30А HTR SUB NO.2 — Кондиционер |
| F30 | 30А HTR SUB NO.1 — Кондиционер |
| F31 | 10А H-LP LH LO — Левый ближний свет |
| F32 | 10А H-LP RH LO — Правый ближний свет |
| F33 | 10А H-LP LH HI — Левый дальний свет |
| F34 | 10А H-LP RH HI — Правый дальний свет |
| F35 | 10А EFI NO.1 — Впрыск |
| F36 | 10А EFI NO.2 — Впрыск |
| F37 | 7,5А IG2 NO.2 — Запуск, Smart Entry |
| 38 | FR DEICER — Реле вентилятора охлаждения |
| 39 | IGT/INJ — Реле фар |
| 40 | AMT — Реле АКПП |
| 41 | H-LP — Реле фар |
Вариант 2
Диаграмма
Обозначения
| 1 | 30A CDS FAN — Вентиляторы охлаждения |
| 2 | 40A RDI FAN — Вентиляторы охлаждения |
| 3 | 30A ABS NO. 3 — ABS, VSC |
| 4 | 50A ABS NO. 1 — ABS, VSC |
| 5 | 50A HTR — Кондиционер |
| 6 | 120А ALT — Зарядка, вентиляторы, ABS, HTR, ACC, CIG, METER, IGN, ECU-IG, дворники, двери, стоп, OBD, FR FOG, DEF, MIR HTR, PANEL |
| 7 | 60А EPS — Электроусилитель руля |
| 8 | 80А GLOW — Свечи накала |
| 9 | 50А P/I — EFI MAIN, HORN, IG2 |
| 10 | 50А H-LP MAIN — Фары |
| 11 | 10А EFI NO. 2 — Экология |
| 12 | 10А EFI NO. 1 — Многоточечный впрыск |
| 13 | 10А H-LP RH HI — Правый дальний |
| 14 | 10А H-LP LH HI — Левый дальний |
| 15 | 10А H-LP RH LO — Правый ближний |
| 16 | 10А H-LP LH LO — Левый ближний |
| 17 | 10А ETCS — Управление дросселем |
| 18 | 10А TURN-HAZ — Поворотники, аварийка |
| 19 | 7,5А ALT-S — Зарядка |
| 20 | 7,5А AM2 NO. 2 — Впрыск, запуск |
| 21 | 30А AM2 — Запуск |
| 22 | 20А STRG LOCK — Блокировка руля |
| 23 | 7,5А IG2 NO.2 — Запуск |
| 24 | 10А ECU-B2 — Кондиционер |
| 25 | 10А ECU-B — ЭБУ кузова, приборы |
| 26 | 15А RAD NO. 1 — Аудио |
| 27 | 10А DOME — Свет багажника, Smart Key |
| 28 | 30А AMP — Аудиосистема |
| 29 | 10А MAYDAY |
| 30 | 10А SPARE — Запасной |
| 31 | 30А SPARE — Запасной |
| 32 | 20А SPARE — Запасной |
| 33 | 20А EFI MAIN — Впрыск, EFI NO.1, NO.2 |
| 34 | 10А HORN -Гудок |
| 35 | 15А IG2 — Впрыск, запуск, IGN, METER |
| 36 | 7,5А ST — Стартер |
| 37 | 30А HTR SUB NO. 1 — PTC-обогрев |
| 38 | 30А HTR SUB NO. 3 — PTC-обогрев |
| 39 | 15А PWR OUTLET/ INVERTER or PWR OUTLET — Розетки, прикуриватель |
Вспомогательный релейный блок
Диаграмма
Декодировка
| R2 | Доп. обогрев (HTR SUB NO.1) |
| R3 | Доп. обогрев (HTR SUB NO.3) |
| R4 | Доп. обогрев (HTR SUB NO.2) |
