Предохранители и реле Toyota Aqua (Prius C): расположение и назначение

Компактный гибридный автомобиль Toyota Aqua производился в период с 2012 по 2019 год, включая модели 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска. Эта модель также известна на международных рынках как Toyota Prius C. Главное различие между версиями заключается в расположении рулевого управления (левостороннее или правостороннее). В этом подробном руководстве по электрике Toyota Aqua вы найдете схемы предохранителей и реле, расположение блоков, а также детальное назначение элементов. Особо отметим предохранитель прикуривателя Toyota Aqua и Prius C, который часто ищут владельцы для самостоятельного ремонта.

Всегда проверяйте назначение предохранителей и реле по схемам на крышке соответствующего блока для точности.

Блок предохранителей в салоне Toyota Aqua / Prius C

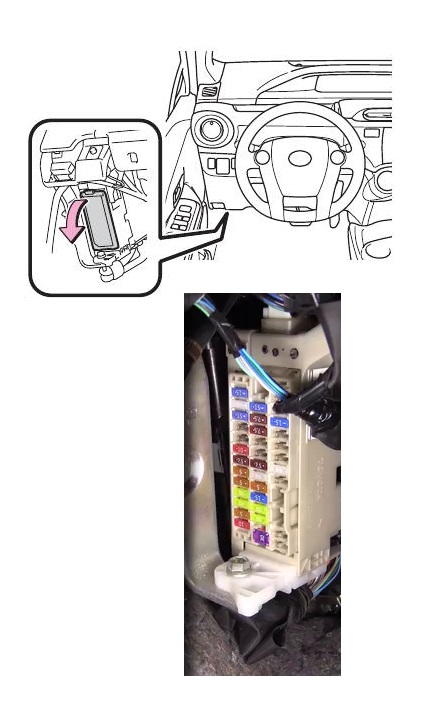

Салонный блок предохранителей и реле расположен слева под приборной панелью, что удобно для доступа при диагностике электрических неисправностей.

Пример схемы предохранителей с крышки блока Toyota Aqua

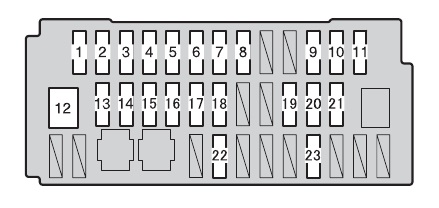

Детальная схема блока предохранителей в салоне

Расшифровка предохранителей и реле

1	10A TAIL — Стояночные огни, боковые габаритные огни, задние фонари, фонари номерного знака, передние противотуманные фары, датчик и приборы
2	5A PANEL — Подсветка приборной панели
3	20A DOOR R/R — Задний электрический стеклоподъемник (правая сторона)
4	20A DOORP — Передний стеклоподъемник (правая сторона)
5	5A ECU-IG NO.1 — Обогрев заднего стекла, система предупреждения о давлении в шинах, главный ЭБУ кузова, тормозная система, система контроля устойчивости автомобиля, система блокировки дверей с электроприводом, система интеллектуальных ключей
6	5A ECU-IG NO.2 — Электроусилитель руля
7	7,5A HTR-IG — Система кондиционирования, обогреватель PTC
8	10A GAUGE — Фонари заднего хода, аудиосистема, система управления блокировкой переключения передач, люк в крыше, управление автомобилем и запись рабочих данных, система оповещения о приближении транспортного средства
9	15A WASHER — Дворники и омыватель лобового стекла
10	25A WIPER — Дворники и омыватель лобового стекла
11	15A WIPER RR — Дворники и омыватель лобового стекла
12	30A P/W — Стеклоподъемник
13	20A DOOR R/L — Задний электрический стеклоподъемник (левая сторона)
14	20A DOOR D — Передний электрический стеклоподъемник (левая сторона)
15	15A CIG — Розетка, Прикуриватель
16	5A ACC — Главный ЭБУ кузова, аудиосистема, наружные зеркала заднего вида, система управления блокировкой переключения передач
17	25A D/L — Система блокировки дверей с электроприводом
18	7,5A OBD — Бортовая диагностика
19	7,5A STOP — Система стартера, система управления блокировкой переключения передач, система оповещения о приближении автомобиля, тормозная система, стоп-сигналы, установленный наверху стоп-сигнал
20	7,5A AM1 — Стартерная система
21	15A FOG FR — Передние противотуманные фары
22	25A S/ROOF — Люк
23	15A S/HTR — Подогреватели сидений, система кондиционирования

Предохранитель прикуривателя в Toyota Aqua / Prius C — это элемент №15 на 15А, ответственный за работу розетки и зажигания.

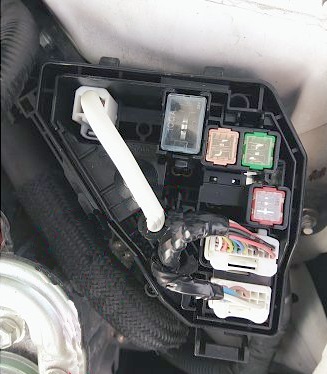

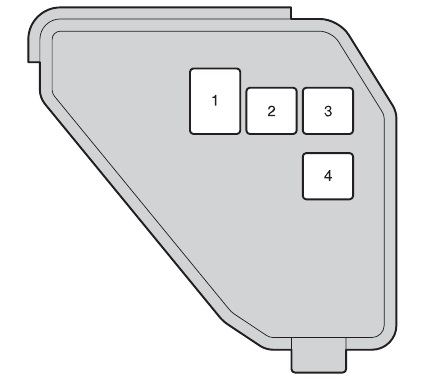

Блоки предохранителей и реле под капотом Toyota Aqua

Основной блок подкапотного пространства

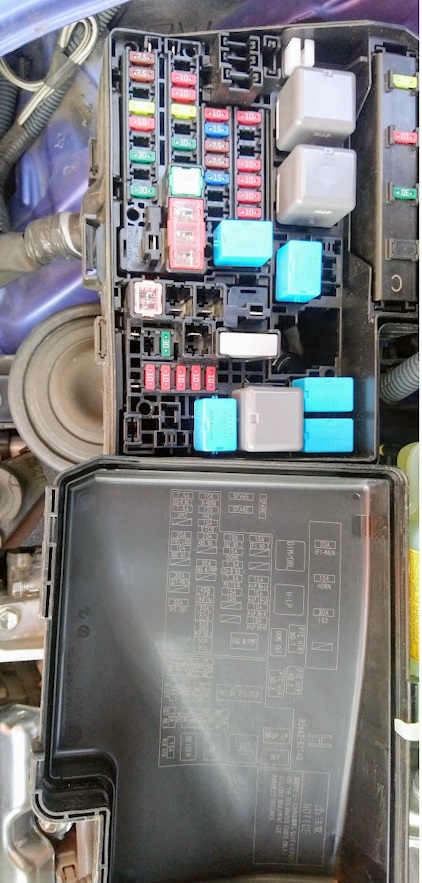

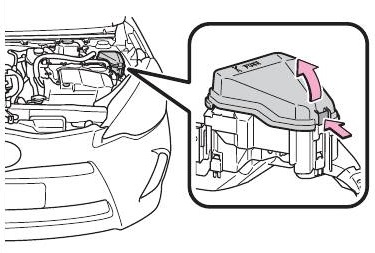

Главный блок с предохранителями и реле в моторном отсеке установлен справа, идеально для обслуживания гибридной системы и освещения.

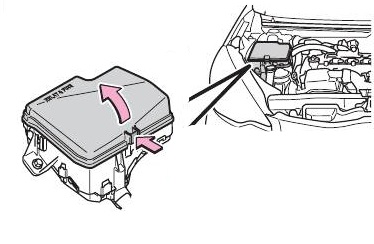

Расположение главного блока предохранителей

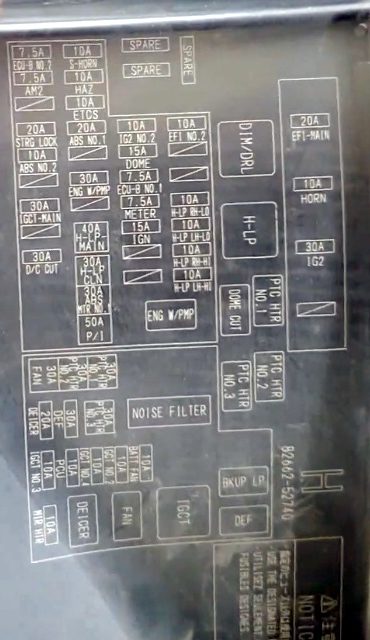

Схема расположения с крышки блока

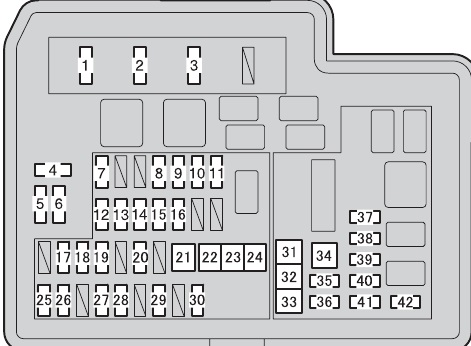

Схема предохранителей главного блока

Назначение элементов в главном блоке

1	20A EFI- MAIN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, EFI NO.2
2	10A HORN — Сигнал
3	30A IG2 №2, СЧЕТЧИК. IGN
4	7,5A Запасной предохранитель
5	15A Запасной предохранитель
6	30A Запасной предохранитель
7	10A EFI NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
8	10A H-LP RH-LO — Правая фара (ближний свет)
9	10A H-LP LH-LO — Левая фара (ближний свет), датчик и приборы
10	10A H-LP RH-HI — Правая фара (дальний свет)
11	10A H-LP LH-HI — Левая фара (дальний свет), датчик и приборы
12	10A IG2 NO.2 — Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, переключатели рулевого управления, тормозная система, система стартера, система интеллектуального ключа, система классификации пассажиров, система подушек безопасности SRS
13	15A DOME — Аудиосистема, управление автомобилем и запись рабочих данных, главный ЭБУ кузова, личные фонари, освещение багажного отделения
14	7,5A ECU-B NO.1 — Главный ЭБУ кузова, система смарт-ключей
15	7,5A METER — Датчик и панель приборов
16	15A IGN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
17	10A HAZ — Аварийные мигалки
18	10A ETCS — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
19	20A ABS NO.1 — Тормозная система
20	30A ENG W/PMP — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
21	40A H-LP- MAIN — H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, система дневных ходовых огней
22	30A H-LP CLN — Очиститель фар
23	30A ABS MTR NO.1 — Тормозная система
24	50A P/I — EFI-MAIN, HORN, IG2
25	7,5A ECU-B NO.2 — Система кондиционирования воздуха, манометр и счетчики, система классификации пассажиров, система предупреждения о давлении в шинах, система стартера, система смарт-ключей, система блокировки дверей с электроприводом
26	7,5A AM2 — Стартерная система
27	20A STRG LOCK — Система блокировки рулевого управления
28	10A ABS NO.2 — Тормозная система
29	30A IGCT- MAIN — IGCT № 2, IGCT № 3, IGCT № 4, PCU, BATT FAN
30	30A D/C CUT — КУПОЛ, ЭБУ-B № 1
31	30A PTC HTR NO.1 — Нагреватель PTC
32	30A PTC HTR NO.2 — Нагреватель PTC
33	30A FAN — Электрический вентилятор охлаждения
34	30A PTC HTR NO.3 — Нагреватель PTC
35	30A DEF — MIR HTR, обогреватель заднего стекла
36	20A DEICER — Нет цепи
37	10A BATT FAN — Вентилятор охлаждения аккумулятора
38	10A IGCT NO.2 — Гибридная система
39	10A IGCT NO.4 — Гибридная система
40	10A PCU — Гибридная система
41	10A IGCT NO.3 — Гибридная система
42	10A MIR HTR — Обогреватели наружных зеркал заднего вида
