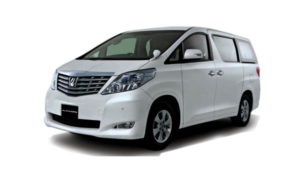

Предохранители и реле Toyota Alphard 2 (Vellfire 20)

Toyota Alphard 2 второго поколения производилась с 2009 по 2015 годы, включая модели 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов выпуска. За этот период автомобиль подвергся рестайлингу. Спортивная модификация этой линейки также известна как Toyota Vellfire 20. В данной статье представлена подробная информация о предохранителях и реле для Toyota Alphard 2 и Vellfire 20, включая схемы блоков предохранителей Toyota Alphard 2, их расположение в автомобиле, фотоиллюстрации и примеры. Мы отдельно подчеркнем предохранитель прикуривателя, а также добавим ключевые слова для поиска: замена предохранителей Alphard 2, реле Vellfire 20, электрическая схема Toyota.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрооборудования.

Блоки в салоне

Левый блок предохранителей

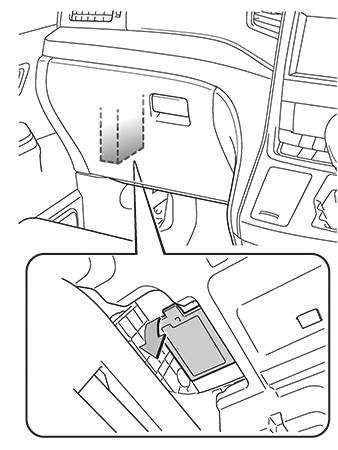

Блок предохранителей расположен в нижней секции приборной панели на стороне пассажира.

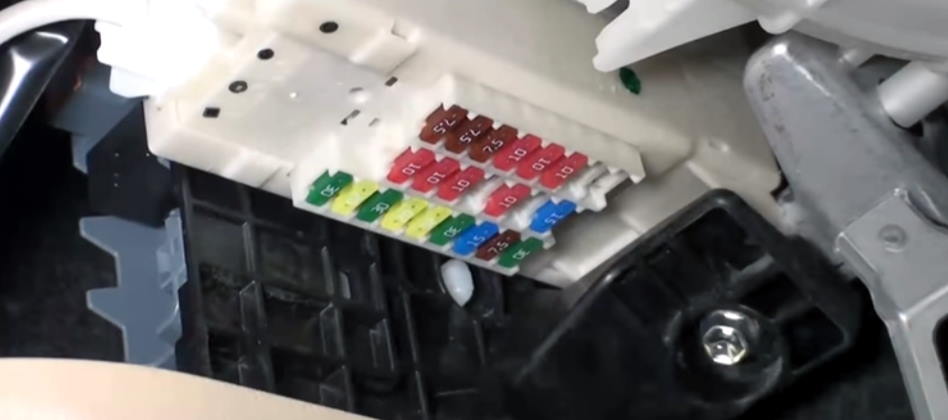

Фото

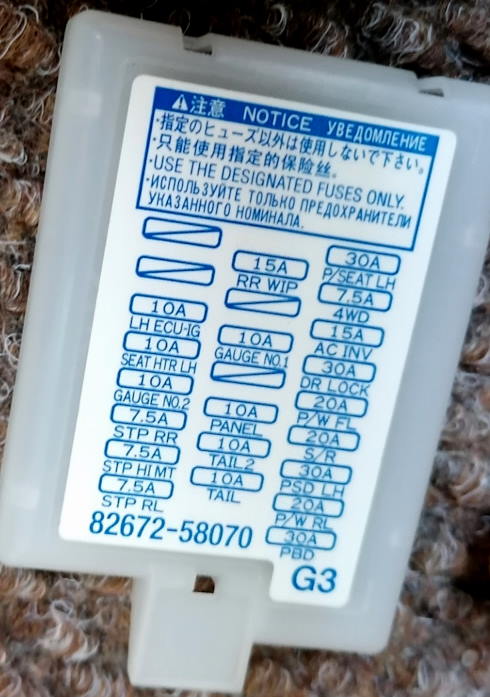

Проверяйте функции элементов по схемам на крышке блока предохранителей Alphard 2.

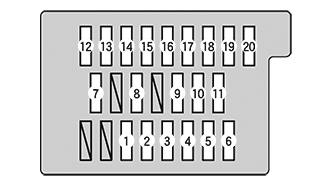

Схема

Описание

1 LH ECU-IG	10А ЭБУ кузова, электропривод сдвижной двери
2 SEAT HTR LH	10А Система обогрева сидений
3 GAUGE NO.2	10А Освещение приборной панели
4 STP RR	7,5А Задние стоп-сигналы
5 STP HI MT	7,5A Верхний стоп-сигнал
6 STP RL	7,5А Левый стоп-сигнал
7 RR WIP	15А Очиститель заднего стекла
8 GAUGE NO.1	10А Панель приборов, обогрев щеток
9 PANEL	10А Кнопки и переключатели освещения
10 TAIL2	10А Задние габаритные огни
11 TAIL	10А Передние габаритные огни
12 P/SEAT LH	30А Регулировка пассажирского сиденья
13 4WD	7,5A Полный привод
14 AC INV	15A Розетка 12В в салоне
15 DR LOCK	30А Центральный замок
16 P/W FL	20А Передние стеклоподъемники
17 S/R	20А Солнцезащитная крыша
18 PSD LH	30А Левая сдвижная дверь
19 P/W RL	20А Задние стеклоподъемники
20 PBD	30А Багажная дверь с электроприводом

Правый блок предохранителей

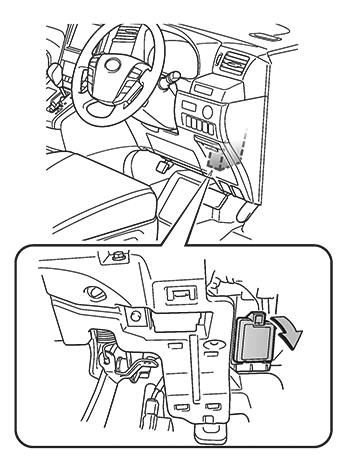

Еще один блок предохранителей установлен в нижней части панели на стороне водителя.

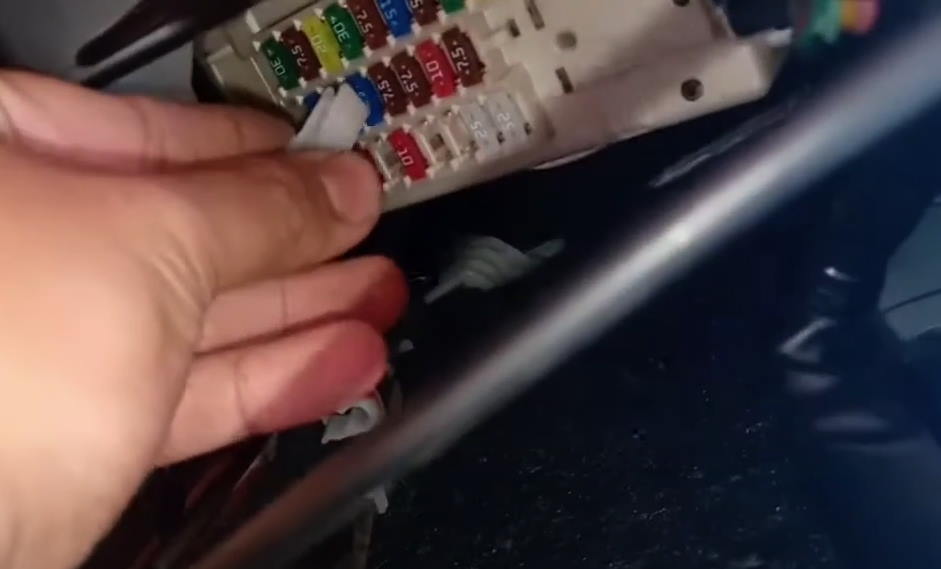

Фото пример

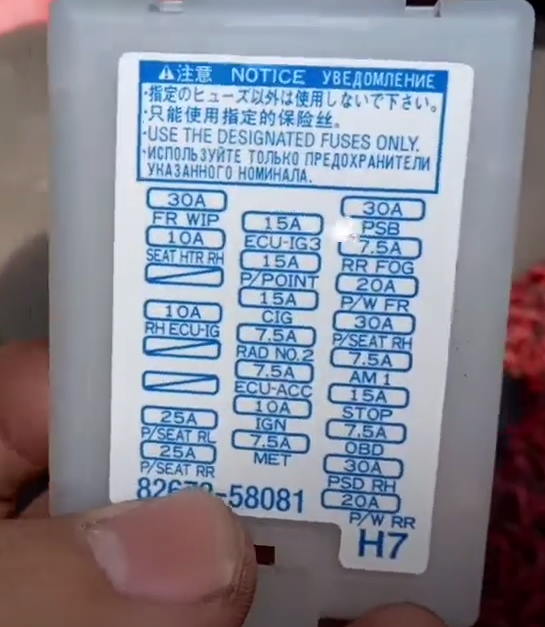

Схема с крышки блока

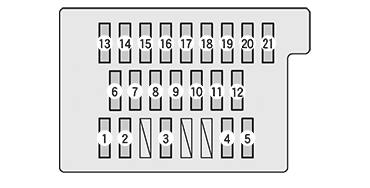

Схема

Обозначение

1 FR WIP	30А Передний дворник
2 SEAT HTR RH	10А Обогрев водительского сиденья
3 RH ECU-IG	10А Система кондиционирования
4 P/SEAT RL	25A Пассажирское второе сиденье
5 P/SEAT RR	25A Водительское второе сиденье
6 ECU-IG3	15A Обогрев второго сиденья водителя
7 P/POINT	15A Аксессуарная розетка
8 CIG	15A Прикуриватель и розетка
9 RAD NO.2	7,5А Мультимедийная система
10 ECU-ACC	7,5А Электрорегулировка зеркал
11 IGN	10А Система зажигания
12 MET	7,5А Панель приборов
13 PSB	30A Предварительное натяжение ремней
14 RR FOG	7,5А Задний противотуманный свет
15 P/W FR	20А Передние электростекла
16 P/SEAT RH	30А Сиденье водителя
17 AM1	7,5A Запись настроек сиденья
18 STOP	15А Основные стоп-сигналы
19 OBD	7,5A Диагностический порт
20 PSD RH	30А Правая сдвижная дверь
21 P/W RR	20А Задние электростекла

Предохранитель прикуривателя и розетки — это элемент №8 на 15А в правом блоке.

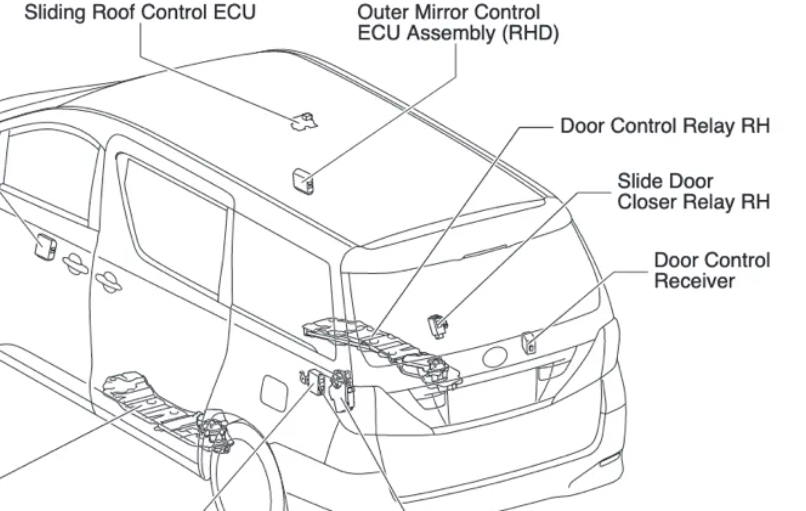

В некоторых конфигурациях предусмотрены дополнительные реле в салоне.

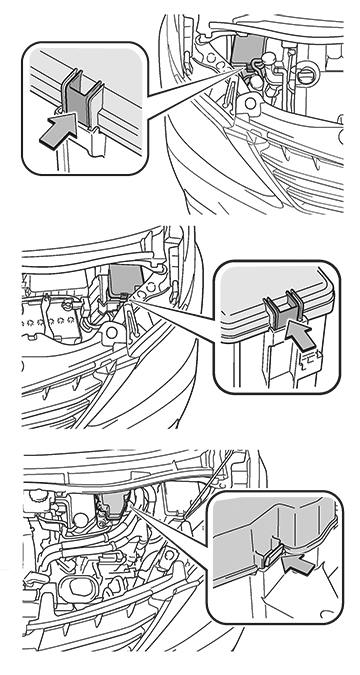

Блок под капотом

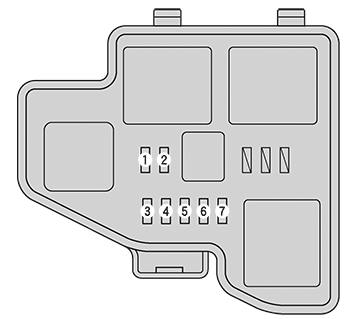

В двигательном отсеке Toyota Alphard 2 размещены два блока предохранителей и реле (левый и правый) плюс дополнительный для гибридных моделей.

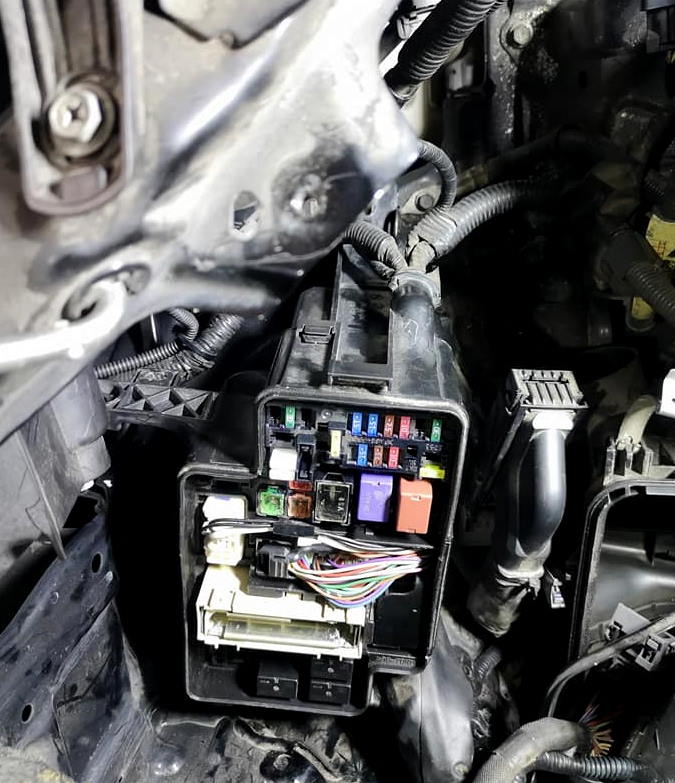

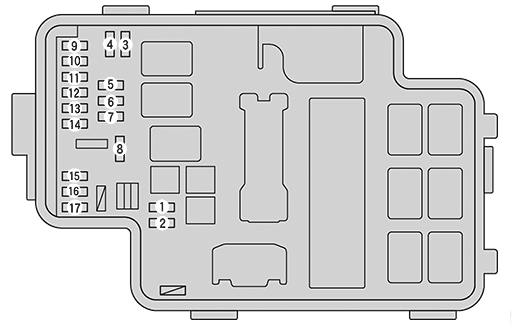

Блок А

Схема

Назначение

1 ABS NO.2	30A Система стабилизации VSC
2 DEF	30А Дефростер заднего стекла
3 EFI	20А Электронный впрыск топлива
4 CAPACITOR	15A Гибридный модуль
5 ECU-B	10А Электропривод дверей
6 DOME	7,5А Внутреннее освещение
7 RAD NO.1	15А Аудио- и навигационная система
8 MIR HTR	10А Электроподогрев боковых зеркал
9 SLOPE NO.2	30А Система регулировки наклона
9 ABS MAIN1	10А ABS-тормоза
10 ABS MAIN2	10А Дополнительная цепь ABS
11 ETC-S	10А Электронный дроссель EFI
12 AM2 NO.2	7,5А Блок управления кузовом
13 TRN HAZ	15A Поворотники и аварийка
14 IG2	15А Топливная система
15 ABS MAIN3	15А Основная цепь тормозов
16 FR DOOR	30А Управление передними дверями
17 A/F	30А Датчик воздуха/топлива EFI
17 A/C W/P	10А Компрессор кондиционера

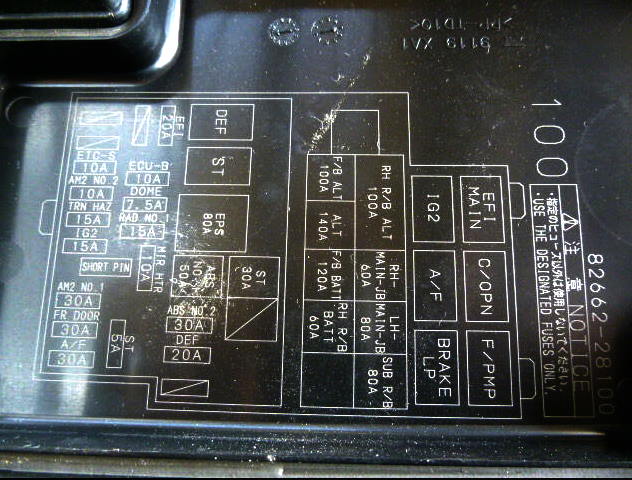

Схема с крышки блока с описанием реле

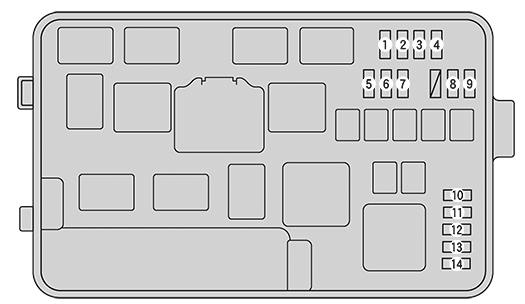

Блок Б

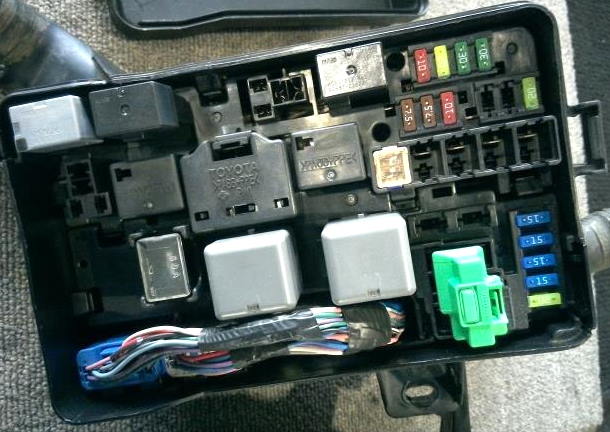

Фото пример

Схема

Расшифровка

1 HORN	10А Клаксон
2 STRG LCK	20А Иммобилайзер и блокировка руля
3 AMP NO.2	30A Усилитель звука
4 AMP NO.1	30A Основной аудиоусилитель
5 ECU-B3	7,5A Интеллектуальная система ECU
6 ECU-B2	7,5А Блок кондиционера
7 S/HORN	10A Дополнительный сигнал
8 DEICER	20A Обогрев лобового стекла
9 FOG	20А Передние противотуманки
10 H-LP RH *1	15А Правая фара дальний свет
10H-LP RL *2	15А Правая фара ближний свет
11 H-LP LH *1	15А Левая фара дальний свет
11 H-LP LL *2	15А Левая фара ближний свет
12 H-LP RL *1	15А Правая фара ближний
13 H-LP LL *1	15А Левая фара ближний
13 H-LP RH *2	15А Правая фара дальний
14 H-LP HI NO.2 *1	20A Авторегулировка фар
14 H-LP LH *2	15А Левая фара дальний
