Предохранители и реле Toyota 4Runner N210

Toyota 4Runner N210 выпускалась с 2002 по 2009 год. В этой статье мы подробно разберем расположение электронных блоков управления, характеристики предохранителей и реле для Toyota 4Runner N210, включая схемы блоков предохранителей, визуальные примеры на фото. Особое внимание уделим предохранителю прикуривателя, а также добавим ключевые аспекты по диагностике и замене элементов для владельцев Toyota 4Runner 2002-2009 годов.

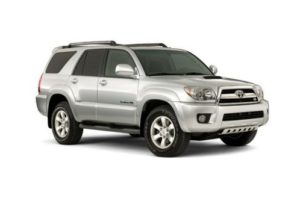

Toyota 4Runner R210

Положение блоков и функции их компонентов могут варьироваться в зависимости от комплектации. Рекомендуется сверять данные с диаграммами на крышке вашего блока предохранителей для точной идентификации.

Блоки предохранителей в салоне

Расположение элементов

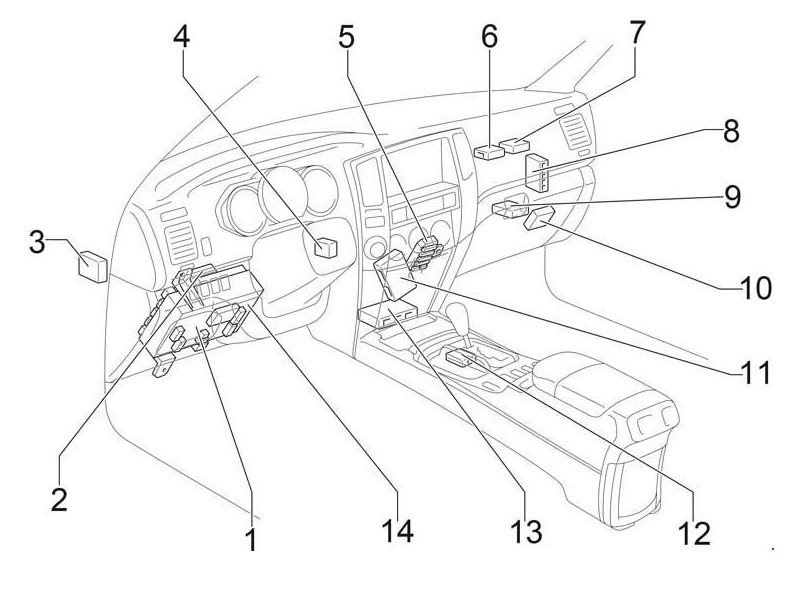

Общая диаграмма расположения блоков предохранителей и реле

Подробное описание компонентов

  1. Основной блок предохранителей
  2. Реле поворотников / реле дневных ходовых огней
  3. Электронный блок управления подвеской (ECU suspension)
  4. Усилитель сигнала транспондера
  5. Центральный соединительный блок (Center J/B)
  6. ЭБУ антикражной системы
  7. Компьютер для транспондерного ключа
  8. Модуль управления двигателем (ECM)
  9. ЭБУ системы полного привода (4WD Control)
  10. ЭБУ контроля давления в шинах (TPMS)
  11. Блок управления климат-контролем
  12. ЭБУ блокировки трансмиссии
  13. Сборка датчика airbag
  14. ЭБУ кузова (Body ECU)

Основной блок предохранителей в салоне

Этот блок размещен в нижней секции приборной панели, скрытый под защитной панелью для удобного доступа при ремонте электрики Toyota 4Runner.

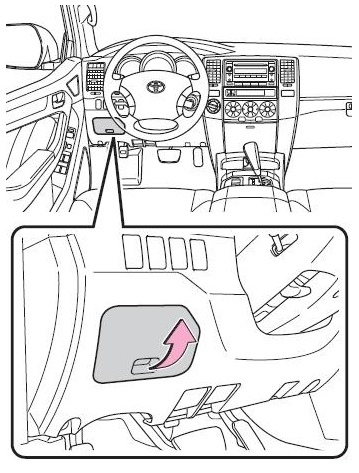

блок в панели приборов

Пример фото блока предохранителей в салоне

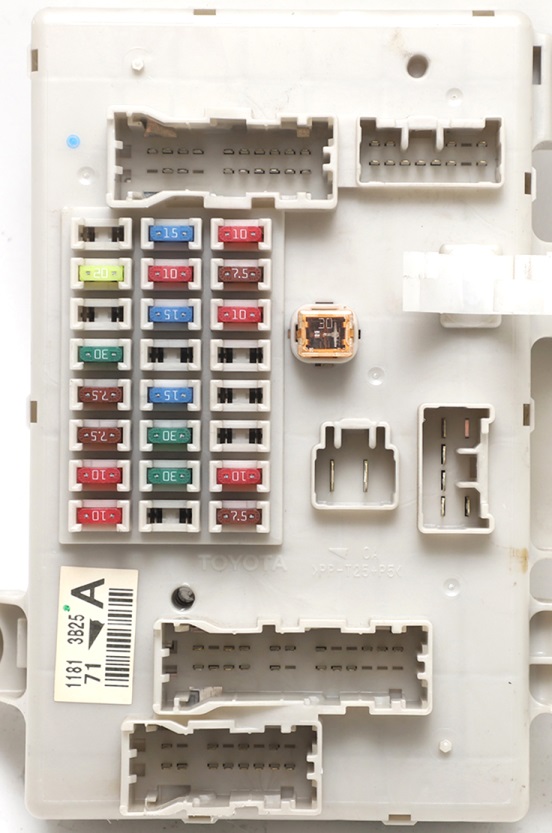

Фото пример блока в салоне

Диаграмма предохранителей

Схема блока в салоне

Расшифровка предохранителей

1 10A IGN — Многоточечный впрыск топлива / последовательный впрыск, ABS, VSC (2WD), A-TRAC (4WD), VSC, приборы, классификатор пассажира, стоп-сигналы
2 10A SRS — Поддержка airbag SRS
3 7,5A GAUGE — Индикаторы и датчики приборной панели
4 7,5A STA NO.2 — Стартер, EFI / SFI система
5 30A FR WIP-WSH — Передние дворники и омыватель
6
7 20A 4WD — Полный привод 4WD
8
9
10 30A D P/SEAT — Электрорегулировка водительского сиденья
11 30A P P/SEAT — Электрорегулировка пассажирского сиденья
12 15A PWR OUTLET — Таблетки питания (розетки)
13
14 15A RR WSH — Задний омыватель, мультиплексная связь
15 10A ECU-IG — Блокировка трансмиссии, стеклоподъемники, ABS, VSC (2WD), A-TRAC (4WD), AHC, люк, антикража, TPMS, memory
16 15A IG1 — ABS, VSC (2WD), A-TRAC (4WD), VSC, A/C, зарядка, задний обогрев, реверс, поворотники, подогрев сидений, инвертор, подсветка, зеркало, SRS
17 7,5A STA
18 10A SECU/HORN — Антикражная система и сигнал
19
20
21
22 10A TAIL — Габаритные огни, номерной знак, подсветка, EFI/SFI, приборы, перчатка
23 7,5A ACC — Розетки, зеркала, аудио, навигация, трансмиссия, подсветка, RSE
24 10A CIG — Прикуриватель и аксессуары
25 30A POWER — Электростекла, крышный люк

Предохранитель прикуривателя — №24 (10A), критически важен для диагностики проблем с питанием в салоне Toyota 4Runner.

На задней панели блока могут монтироваться дополнительные реле для усиления функционала.

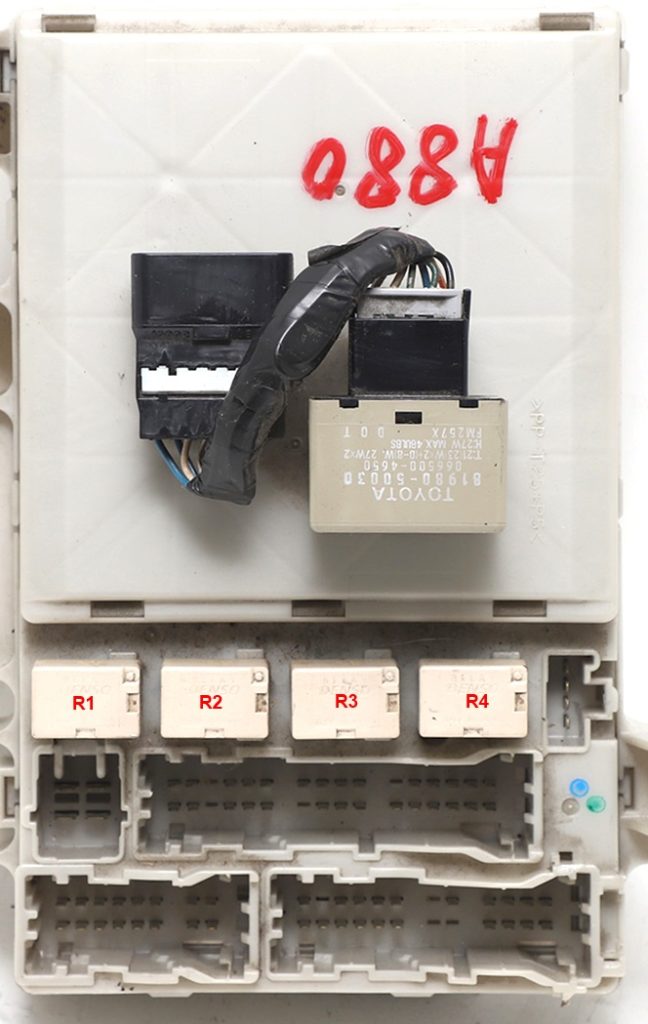

Схема реле с обратной стороны

Функции реле

  • R1 Сигнальное реле
  • R2 Реле задних фонарей
  • R3 Силовое реле
  • R4 Разъем для доп. оборудования (DC SKT)

Вспомогательные компоненты в салоне

Диаграмма

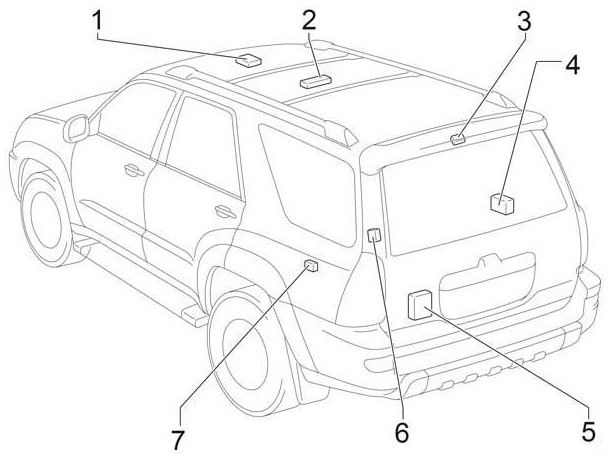

Дополнительные элементы

Расшифровка

  1. Контроллер люка
  2. Аудиоконтроллер для задних сидений
  3. Ресивер TPMS
  4. Усилитель стерео
  5. ЭБУ задней двери
  6. Ресивер дверного управления
  7. Реле буксировочного конвертера

Блоки под капотом Toyota 4Runner

Положение блоков

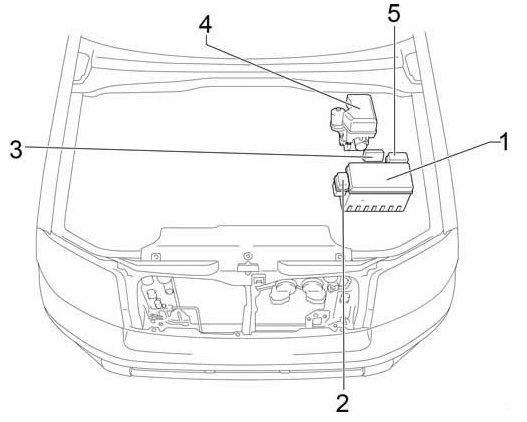

Общая схема подкапотных блоков предохранителей

Блоки под капотом

Описание

  1. Блок предохранителей и реле подкапотный
  2. Релейный блок №1
  3. Драйвер впрыска воздуха
  4. ЭБУ A-TRAC
  5. Релейный блок №2

Подкапотный блок предохранителей и реле

Находится слева в моторном отсеке, поблизости от аккумулятора, для быстрого доступа при обслуживании систем Toyota 4Runner.

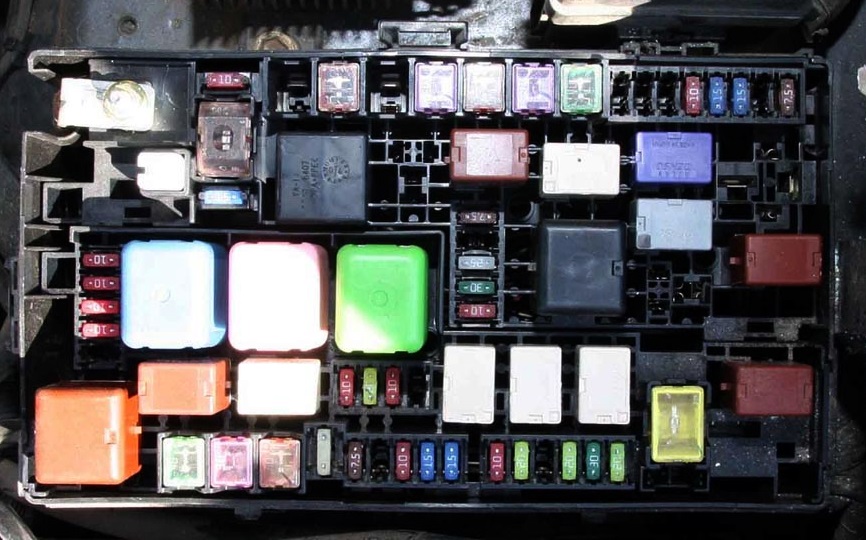

Фото пример блока

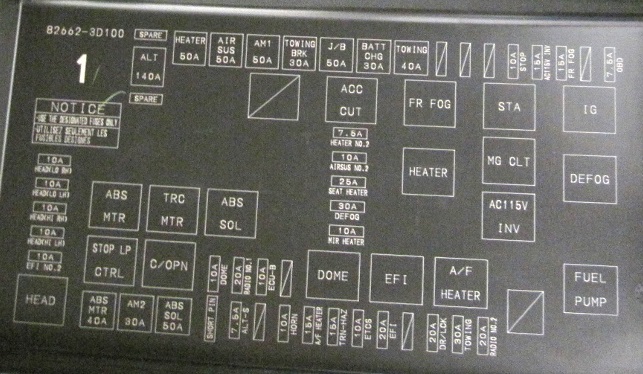

Диаграмма на крышке блока

Схема с крышки блока

Схема блока

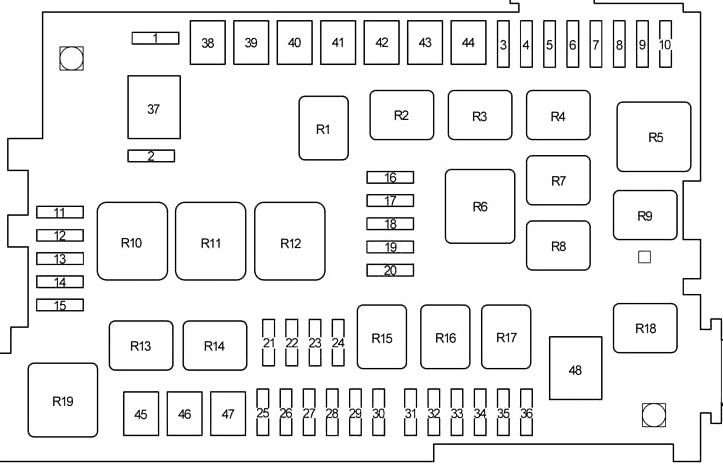

Схема блока под капотом

Назначение предохранителей

1 10A Запасной
2 15A Запасной
3
4
5
6 10A STOP — Стопы, высокий стоп, трансмиссия, ABS, TRAC (2WD), A-TRAC (4WD), VSC, AHC, EFI/SFI, трейлер, прицепные огни
7 15A AC115V INV — Инвертор 115В
8 15A FR FOG — ПТФ передние
9
10 7,5A OBD — Диагностика OBD
11 10A HEAD (LO RH) — Правая ближняя фара
12 10A HEAD (LO LH) — Левая ближняя фара
13 10A HEAD (HI RH) — Правая дальняя фара
14 10A HEAD (HI LH) — Левая дальняя фара
15 10A EFI NO.2 — EFI/SFI система
16 7,5A HEATER NO.2 — Кондиционер
17 10A AIRSUS NO.2 — Задняя пневмоподвеска
18 25A SEAT HEATER — Подогрев сидений
19 30A DEFOG — Задний обогрев, EFI/SFI
20 10A MIR HEATER — Обогрев зеркал
21 10A DOME — Салонное освещение, дверь, приборы, умывальник, AUX, RSE
22 20A RADIO NO.1 — Аудио, навигация, RSE
23 10A ECU−B — ABS, TRAC (2WD), A-TRAC (4WD), VSC, A/C, связь, антикража, memory, классификатор, навигация
24
25
26 7,5A ALT−S — Зарядка
27
28 10A HORN — Клаксон
29 15A A/F HEATER — Датчик A/F
30 15A TRN−HAZ — Поворотники, аварийка
31 10A ETCS — EFI/SFI система
32 20A EFI — EFI/SFI система
33
34 20A DR/LCK — Центральный замок
35 30A TOWING — Буксировочный конвертер
36 20A RADIO NO.2 — Аудиосистема
37 140A ALT — Питание для A/PUMP, AIRSUS, AM1, TOWING BRK, J/B, BATT CHG, TOWING, TAIL, STOP, AC INV, FR FOG, OBD, DEFOG, MIR HTR
38 50A A/PUMP — 2005-2009: EFI/SFI.
50A HEATER — 2002-2003: A/C.
39 50A AIRSUS — Задняя пневмоподвеска
40 50A AM1 — Питание ACC, CIG, IG1, ECU-IG, WIP, RR WIP, 4WD, STA
41 30A TOWING BRK — Тормоза прицепа
42 50A J/B — Питание PWR OUTLET, D/P SEAT, P/P SEAT, POWER, TAIL, SECU/HORN
43 30A BATT CHG — Зарядка доп. АКБ прицепа
44 40A TOWING — Прицепные фонари
45 40A ABS MTR — ABS, TRAC (2WD), A-TRAC (4WD), VSC
46 30A AM2 — Стартер, IGN, GAUGE, STA NO.2, SRS
47 50A ABS SOL — 2002-2004: ABS, TRAC (2WD), A-TRAC (4WD), VSC.
30A ABS SOL — 2005-2009: ABS, TRAC (2WD), A-TRAC (4WD), VSC.
48 60A HEATER — 2004-2009: A/C.
Реле подкапотного блока
R1
R2 Аксессуары (ACC CUT)
R3 ПТФ
R4 Стартер (STA)
R5 Зажигание (IG)
R6 Нагреватель
R7 Компрессор A/C (MG CLT)
R8 Инвертор (AC115V INV)
R9 Задний обогрев (DEFOG)
R10
R11
R12
R13 Стопы (STOP LP CTRL)
R14 Размыкатель (C/OPN)
R15 Салон (DOOR)
R16 EFI
R17 A/F HEATER
R18 Топливный насос
R19 Фары (HEAD)

Релейный блок №1

Содержит реле для пневматической подвески (AIR SUS) — ключевой элемент для регулировки высоты хода.

Релейный блок №2

  • R1 Зарядка доп. АКБ прицепа
  • R2 Прицепные фонари (TOWING TAIL)
