Tesla Model S — это инновационный пятидверный электромобиль от американского производителя Tesla, разработанный на единой платформе с Tesla Model X. Благодаря общей архитектуре, эти модели обладают похожими электрическими системами и компонентами. В этой статье мы подробно разберем предохранители и реле для Tesla Model S и Model X, включая схемы расположения блоков, их фото и описания для автомобилей 2012–2016 годов выпуска. Если вы ищете информацию о предохранителях Tesla Model S, реле Tesla Model X или схемах электрики электромобилей Tesla, этот материал поможет вам разобраться.
Общее описание предохранителей и реле для всех версий Tesla Model S и Model X отсутствует — мы приведем наиболее распространенный вариант. Функции предохранителей, реле и блоков могут варьироваться в зависимости от года выпуска, региона и комплектации вашего электромобиля. Всегда проверяйте данные по руководству по эксплуатации или технической документации Tesla.
Схемы не соответствуют или год выпуска другой? Ознакомьтесь с дополнительными материалами по электрике Tesla.
В передней части Tesla Model S, под капотом, размещены три основных блока предохранителей и реле. Это ключевые элементы электрической системы электромобиля, отвечающие за защиту цепей.

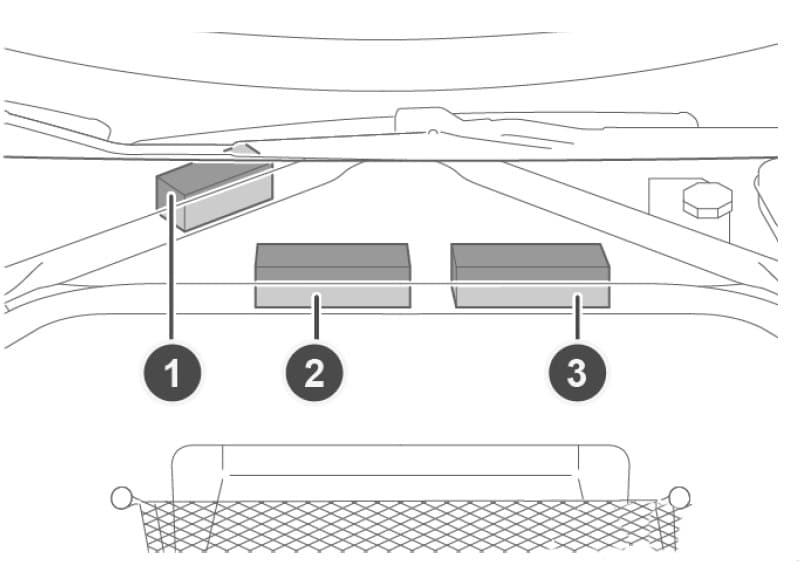

Схема расположения блоков предохранителей Tesla Model S

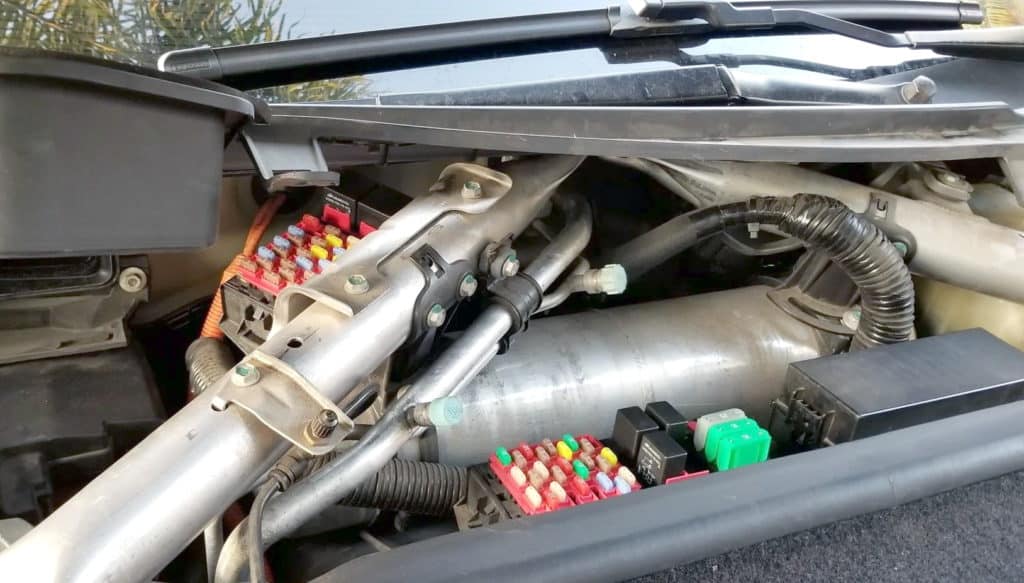

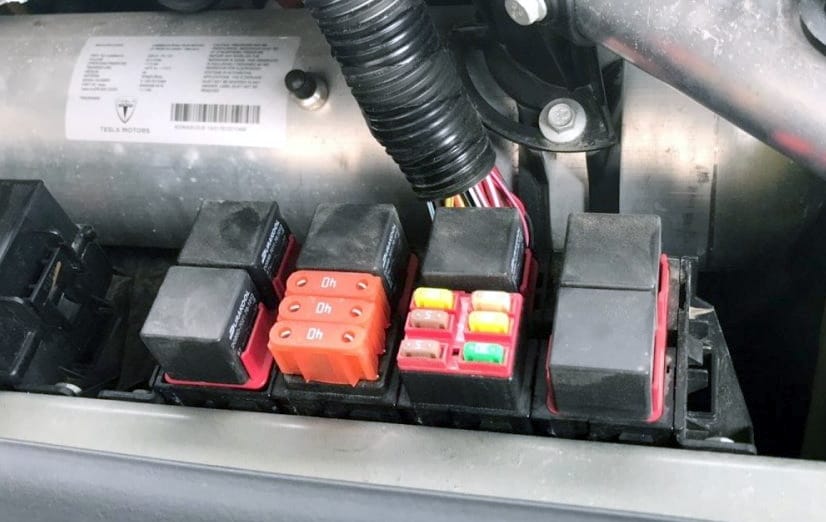

Фото блоков под капотом Tesla Model S
Блок 1 предохранителей Tesla Model S
Вариант 1

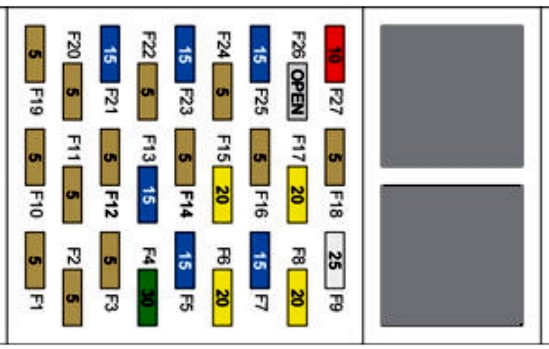

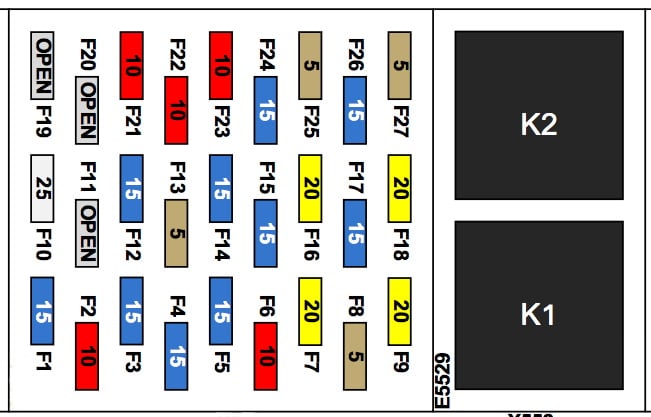

Схема блока 1, вариант 1
Расшифровка предохранителей и реле блока 1, вариант 1
| F1 | Парковка дворников |
| F2 | Регулировка фар, косметические огни |
| F3 | Обогрев сиденья второго ряда справа |
| F4 | Обогрев сиденья второго ряда посередине |
| F5 | Обогрев сиденья первого ряда справа |
| F6 | Не используется |
| F7 | Электронный стояночный тормоз, резервный |
| F8 | Модуль рулевой колонки |
| F9 | Базовая аудиосистема |
| F10 | Панорамный люк |
| F11 | Не используется |
| F12 | Обогрев сиденья второго ряда слева |
| F13 | Функции HVAC в кабине |
| F14 | Обогрев сиденья первого ряда слева |
| F15 | Не используется |
| F16 | Электронный стояночный тормоз, основной |
| F17 | Насос охлаждающей жидкости 2 |
| F18 | Премиум аудиоусилитель |
| F19 | Не используется |
| F20 | Не используется |
| F21 | Система помощи при парковке |
| F22 | Система управления теплом |
| F23 | Не используется |
| F24 | Насос охлаждающей жидкости 3 |
| F25 | Приводной инвертор |
| F26 | Насос охлаждающей жидкости 1 |
| F27 | Модуль управления ограничениями |
| K1 | Реле питания ACC |
| K2 | Реле питания HVAC |
Вариант 2
Схема блока 1, вариант 2
Расшифровка предохранителей блока 1, вариант 2
| F1 | 5A Дополнительный датчик, радио, USB-хаб |
| F2 | 5A Регулировка уровня фар (только для моделей с пружинной подвеской в ЕС/Китае) |
| F3 | 5A Косметические огни, зеркало заднего вида |
| F4 | 30A Обогрев задних сидений (опция для холодного климата) |
| F5 | 15A Обогрев водительского сиденья |
| F6 | 20A Базовый аудиоусилитель |
| F7 | 15A Обогрев пассажирского сиденья |
| F8 | 20A Премиум аудиоусилитель |
| F9 | 25A Люк на крыше |
| F10 | 5A Ограничители пассивной безопасности |
| F11 | 5A Переключатели на руле |
| F12 | 5A Датчик режима движения и скорости рыскания (стабилизация/контроль тяги) |
| F13 | 1A Парковка дворников |
| F14 | 5A Приводной инвертор |
| F15 | 20A Электрический стояночный тормоз |
| F16 | 5A Датчики парковки/слепых зон |
| F17 | 20A Электрический стояночный тормоз |
| F18 | 5A Не используется |
| F19 | 5A Датчик HVAC автомобиля |
| F20 | 5A Логика обогрева салона |
| F21 | 15A Насос охлаждения батареи 1 |
| F22 | 5A Приводы впуска |
| F23 | 15A Насос охлаждения силового блока |
| F24 | 5A Климат-контроль салона |
| F25 | 15A Насос охлаждения батареи 2 |
| F26 | Не используется |
| F27 | 10A Терморегулятор |
Блок 2 предохранителей и реле Tesla Model S

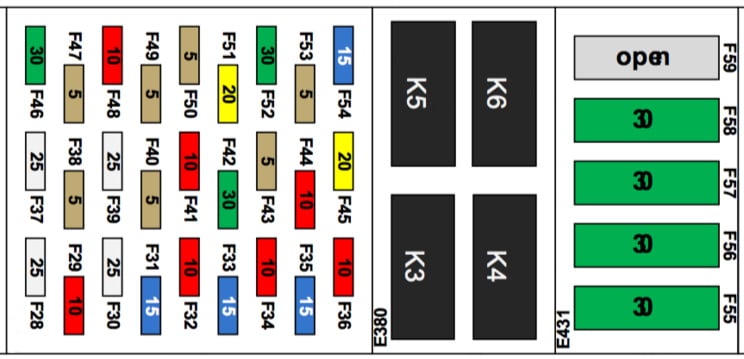

Схема блока 2
Назначение предохранителей и реле блока 2
| 28 | 25A Мотор стеклоподъемника (правый задний) |
| 29 | 10A Контактор питания |
| 30 | 25A Мотор стеклоподъемника (правый передний) |
| 31 | Не используется |
| 32 | 10A Дверные ручки (правая сторона) |
| 33 | Не используется |
| 34 | 30A Обогрев центрального заднего сиденья, защита омывателя от обледенения (опция для холодного климата) |
| 35 | 15A Розетка 12 В |
| 36 | 10A Пневматическая подвеска |
| 37 | 25A Мотор стеклоподъемника (левый задний) |
| 38 | 10A Память водительского сиденья |
| 39 | 25A Мотор стеклоподъемника (левый передний) |
| 40 | 10A Ручки задних дверей |
| 41 | 10A Управление дверями (левая сторона) |
| 42 | 30A Задняя дверь с электроприводом |
| 43 | 10A Датчик мощности, тормозной переключатель |
| 44 | 10A Зарядное устройство (порт зарядки) |
| 45 | 20A Пассивный вход (сигнал) |
| 46 | 30A Управление кузовом (группа 2) |
| 47 | 10A Освещение перчаточного ящика, OBD-II |
| 48 | 10A Управление кузовом (группа 1) |
| 49 | 10A Приборная панель |
| 50 | 10A Сирена, датчики проникновения/наклона (только для Европы) |
| 51 | 20A Сенсорный дисплей |
| 52 | 30A Обогрев заднего стекла |
| 53 | 10A Система управления батареями |
| 54 | 15A Стеклоочиститель |
| 55 | 30A Левое переднее сиденье с регулировкой |
| 56 | 30A Правое переднее сиденье с регулировкой |
| 57 | 30A Вентилятор салона |
| 58 | 30A Розетка 12 В / камера переднего обзора |
| 59 | 30A Мощность HVAC2 |
| K3 | Реле 12 В |
| K4 | Стеклоочиститель |
| K5 | Разморозка задней решетки |
| k6 | — |
Блок 3 предохранителей Tesla Model S
Фото блока 3

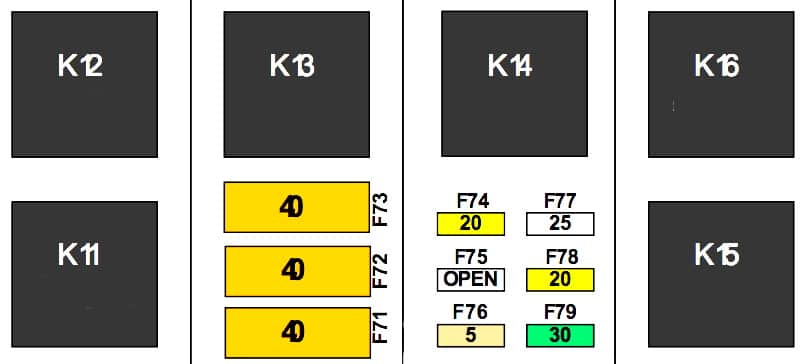

Схема блока 3
Расшифровка блока 3
| 71 | 40A Вентилятор конденсора (левый) |
| 72 | 40A Вентилятор конденсора (правый) |
| 73 | 40A Вакуумный насос |
| 74 | 20A 2015: Приводная рейка 12 В (кабина) |
| 2016: Ключ включения | |
| 75 | 10A Передний приводной модуль |
| 76 | 10A Зажигание |
| 77 | 25A Контроль устойчивости |
| 78 | 20A Фары (дальний и ближний свет) |
| 79 | 30A Освещение (внешнее и внутреннее) |
| k11 | Компрессор пневмоподвески |
| K12 | Вакуумный насос |
| k13 | Скоростной режим стеклоочистителя |
| k14 | Парковочный режим дворников |
| k15 | Питание вентилятора конденсора |
| k16 | Переключаемая мощность привода |
Блок 4 (силовые предохранители) Tesla Model S

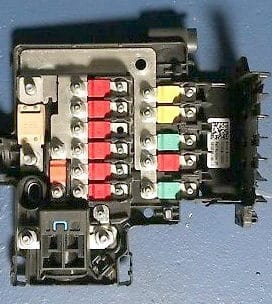

В отдельных комплектациях Tesla Model S рядом с основными блоками может быть установлен дополнительный блок силовых предохранителей в формате высокомощных плавких вставок для защиты высокотоковых цепей электромобиля.

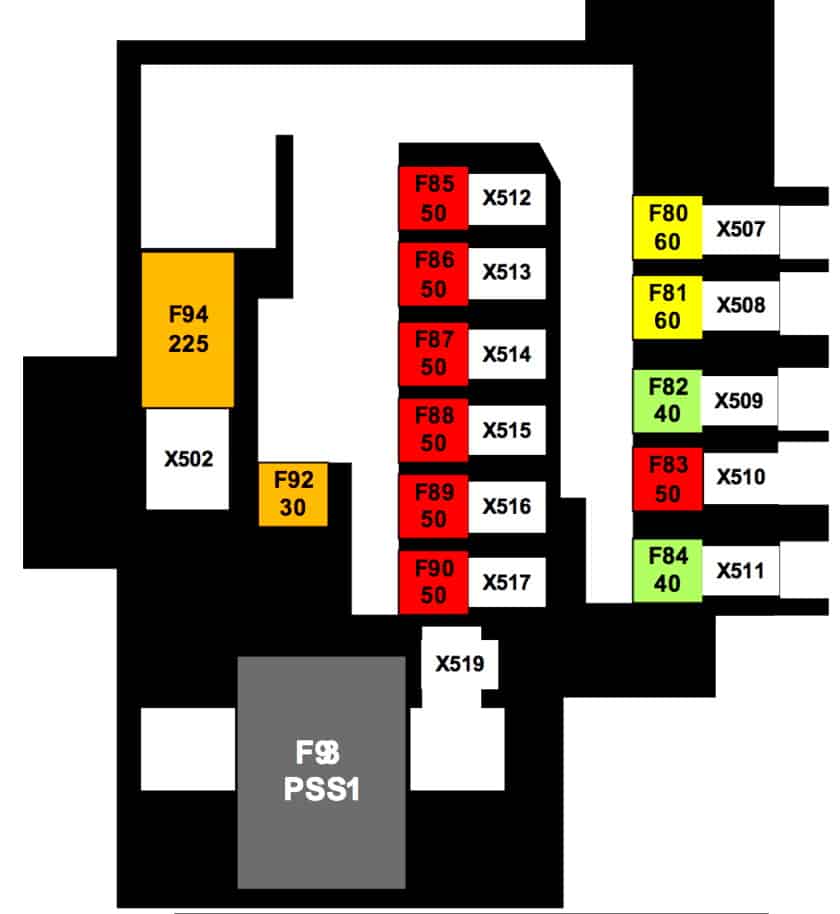

Схема силового блока 4
Расшифровка силовых предохранителей блока 4
| F80 | Конденсатор гидроусилителя руля |
| F81 | Вентиляторы главного предохранителя воздуха |
| F82 | Компрессор подвески |
| F83 | Переходный пост |
| F84 | Мотор ABS |
| F85 | Главный предохранитель привода 12 В |
| F86 | Главный предохранитель шины ACC 12 В |
| F87 | Группа постоянной мощности 1 |
| F88 | Группа постоянной мощности 2 |
| F89 | Группа постоянной мощности 3 |
| F90 | Главный предохранитель шины HVAC 12 В |
| F91 | — |
| F92 | Контактор мощности |
| F93 | BDS: Отключение питания контактора |
| F94 | Главный предохранитель Battery-DC/DC |
Для моделей Tesla Model S с опцией работы в холодную погоду дополнительный блок предохранителей монтируется внутри салона под обшивкой со стороны водителя, обеспечивая защиту систем обогрева.

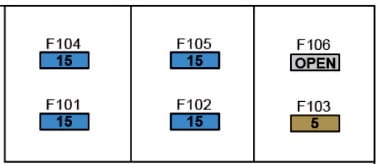

Схема дополнительного блока 5
Расшифровка блока 5
| F101 | 15A Обогрев левого заднего сиденья |
| F102 | 15A Обогрев правого заднего сиденья |
| F103 | 5A Управление обогревом среднего заднего сиденья |
| F104 | 15A Обогрев среднего заднего сиденья |
| F105 | 15A Антиобледенитель стеклоочистителя |
| F106 | Не используется |
Это полное руководство по предохранителям и реле Tesla Model S 2012–2016 годов. Если у вас есть опыт ремонта электрики Tesla или дополнения к схемам, делитесь в комментариях — вместе улучшим информацию для владельцев электромобилей.
