Suzuki XBee выпускался в период с 2017 по 2025 год, включая модели 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годов. За эти годы автомобиль подвергся обновлениям и фейслифтингу. В этой статье мы подробно разберем предохранители и реле Suzuki XBee, включая схемы блоков предохранителей, их расположение в автомобиле, фото-иллюстрации и ключевые характеристики. Особое внимание уделим предохранителю прикуривателя Suzuki XBee.

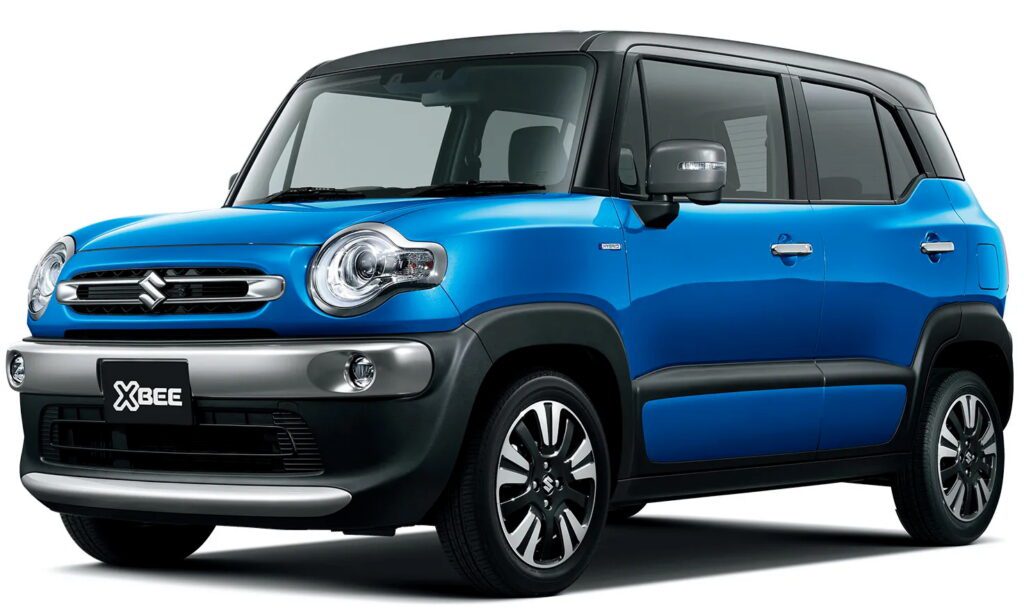

Suzuki Xbee

Функции предохранителей и реле в Suzuki XBee могут варьироваться в зависимости от года производства и комплектации электрической системы вашего транспортного средства.

Блок предохранителей в салоне

В пассажирском отсеке блока предохранителей Suzuki XBee расположен под приборной панелью с водительской стороны, позади бардачка, обеспечивая удобный доступ для диагностики и замены.

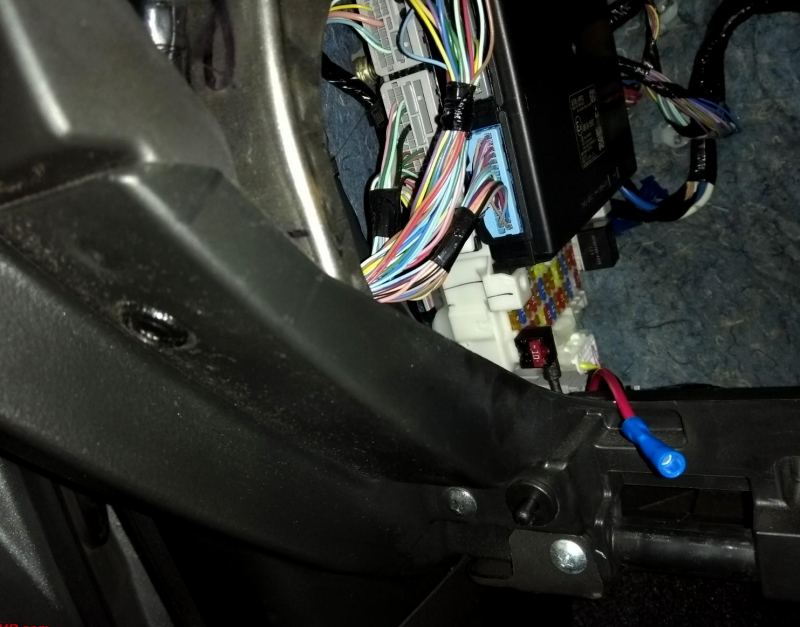

Фото-пример расположения блока предохранителей в салоне Suzuki XBee

Всегда проверяйте назначение предохранителей по схемам на крышке защитного корпуса блока для точной идентификации.

Схема расположения на крышке блока предохранителей

Подробное описание предохранителей блока в салоне Suzuki XBee

1	30A P/W — Электростеклоподъемники передних дверей
2	10A MTR — Комбинация приборов и счетчики
3	15A IG — Система зажигания
4	5A IG1 SIG2 — Электроусилитель рулевого управления
5	20A SHIFT — Резерв (не используется)
6	20A S/R — Солнцезащитный люк
7	Резерв (не используется)
8	20A D/L — Центральный замок дверей
9	15A STL — Иммобилайзер и блокировка руля
10	10A HAZ — Аварийные огни
11	5A A-STOP — Электронный блок управления двигателем
12	10A RR FOG — Задний противотуманный свет
13	5A ABS — Система ABS и ESP
14	15A S/H — Подогрев передних сидений
15	5A IG1 SIG3 — Камера заднего вида
16	10A DOME2 — Периметровое освещение салона
17	5A DOME — Освещение приборной панели
18	15A RADIO — Аудиосистема
19	5A CONT — Контрольные модули
20	5A KEY2 — Ключ зажигания
21	20A P/WT — Таймер стеклоподъемников
22	5A KEY — Зажигание
23	15A HORN — Клаксон
24	5A TAIL — Левый задний габарит (с автоосвещением)
25	10A TAIL — Оба задних габарита (без автоосвещения)
25	Правый задний габарит (с автоосвещением)
26	10A A/B — Система подушек безопасности
27	10A IG1 SIG — ИДД или BCM
28	10A BACK — Поворотники заднего хода
29	5A ACC3 — Аксессуары
30	20A RR DEF — Обогрев заднего стекла
31	10A MRR HTR — Подогрев боковых зеркал
32	15A ACC2 — Разъем прикуривателя и аксессуаров
33	5A ACC — Аудиосистема
34	10A WIP — Задний дворник
35	5A IG2 SIG — Вентилятор климат-контроля
36	15A WASH — Омыватель лобового стекла
37	25A FR WIP — Передние дворники
38	10A STOP — Тормозные огни

Предохранитель прикуривателя в Suzuki XBee маркирован номером 32 и имеет номинал 15А, обеспечивая защиту розетки и подключенных устройств.

Блок предохранителей под капотом

В моторном отсеке блока предохранителей и реле Suzuki XBee размещен вблизи аккумуляторной батареи, что упрощает обслуживание электрической системы двигателя.

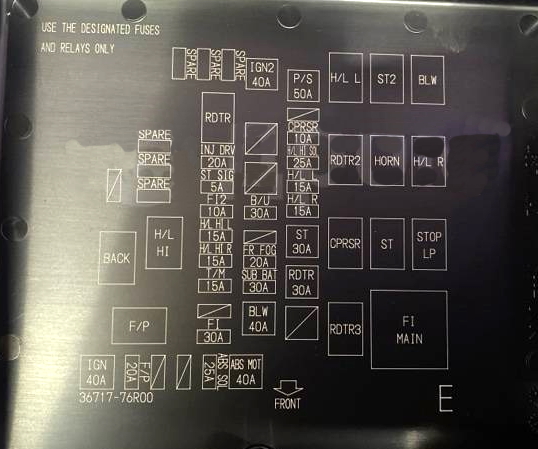

Схема на обратной стороне крышки блока предохранителей под капотом

Обозначения реле и предохранителей

(RDTR) — Вентилятор охлаждения радиатора
(ST) — Система пуска стартера
(ABS SCL) — Соленоиды ABS
H/L R — Правая головная оптика
H/L L — Левая головная оптика
(STOP) — Тормозные сигналы
(CPRSR) — Компрессор системы кондиционирования
(ALT / CNG) — Генератор и зарядка аккумулятора
(ST SIG) — Сигнал стартера
(ABS MOT) — Двигатель насоса ABS
(IGN 2) — Вторая цепь зажигания
(P/S) — Электрорегулировка сидений
(BTRY) — Основная цепь аккумулятора
(T/M PUMP) — Насос автоматической трансмиссии
(B/U) — Задние фонари хода назад
(BLW2) — Вентилятор обдува (вторая цепь)
(F/P) — Топливоподача
(RDTR) — Вентилятор радиатора (дубликат)
(BLW) — Основной вентилятор HVAC
(CPRSR) — Компрессор А/С (дубликат)
(T/M) — Управление трансмиссией

Дополнительно на положительном полюсе аккумулятора размещены мощные предохранители в формате предохранительных вставок для защиты высокотоковых цепей.
