Предохранители и реле Suzuki SX4

Компактный кроссовер Suzuki SX4 выпускается в трех поколениях с 2006 года и по сей день, доступен в кузовах хэтчбек и седан. Первое поколение производилось в 2007–2012 годах, второе — в 2013–2015 годах. Начиная с 2016 года, на рынок выходит третье поколение Suzuki SX4 (модели 2017–2021 годов). Некоторые эксперты относят его к рестайлингу второго поколения (Suzuki New SX4 / S-Cross SX4), поскольку изменения в основном коснулись экстерьера. В этой статье мы подробно разберем блоки предохранителей и реле для Suzuki SX4, включая схемы расположения, фото и описания. Особое внимание уделим предохранителю прикуривателя, чтобы помочь владельцам с поиском и заменой. Ключевые слова: предохранители Suzuki SX4, схема блоков, реле автомобиля, расположение в моторном отсеке и салоне.

Конфигурация блоков варьируется в зависимости от года выпуска автомобиля, комплектации, типа кузова и региона (европейские, японские или американские версии SX4 имеют нюансы).

Блок в моторном отсеке

Этот блок размещен слева от двигателя, у опоры, под пластиковой крышкой для защиты.

Вариант 1

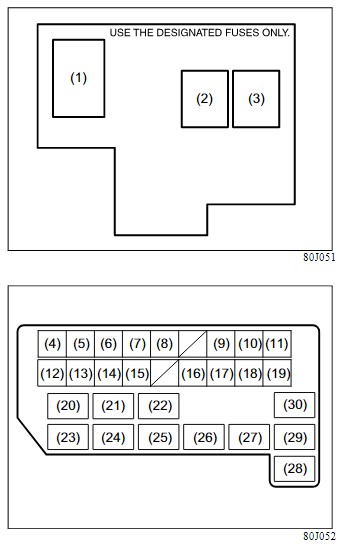

Схема

Описание

1	80А Все электрические цепи
2	50А Стеклоподъемник, зажигание, стеклоочиститель, стартер
3	50А Задние габариты, обогреватель заднего стекла, замок двери, сигнал, освещение салона
4	Резерв
5	Резерв
6	15А Фара головного света (правая)
7	15А Фара головного света (левая)
8	20А Противотуманные фары
9	60А Блок управления усилителя рулевого управления
10	40А Блок управления ABS
11	30А Вентилятор радиатора
12	30А Блок управления ABS
13	30А Стартер
14	50А Замок зажигания
15	30А Вентилятор
16	20А Компрессор
17	15А Двигатель дроссельной заслонки
18	15А Автоматическая КПП
19	15А Инжектор
20	Реле автоматической КПП
21	Реле воздушного компрессора
22	Реле топливного насоса
23	Реле вентилятора кондиционера
24	Реле противотуманных фар
25	Реле дроссельной заслонки
26	Главное реле
27	Реле стартера
28	Реле вентилятора радиатора
29	Реле вентилятора радиатора 2
30	Реле вентилятора радиатора 3

Вариант 2

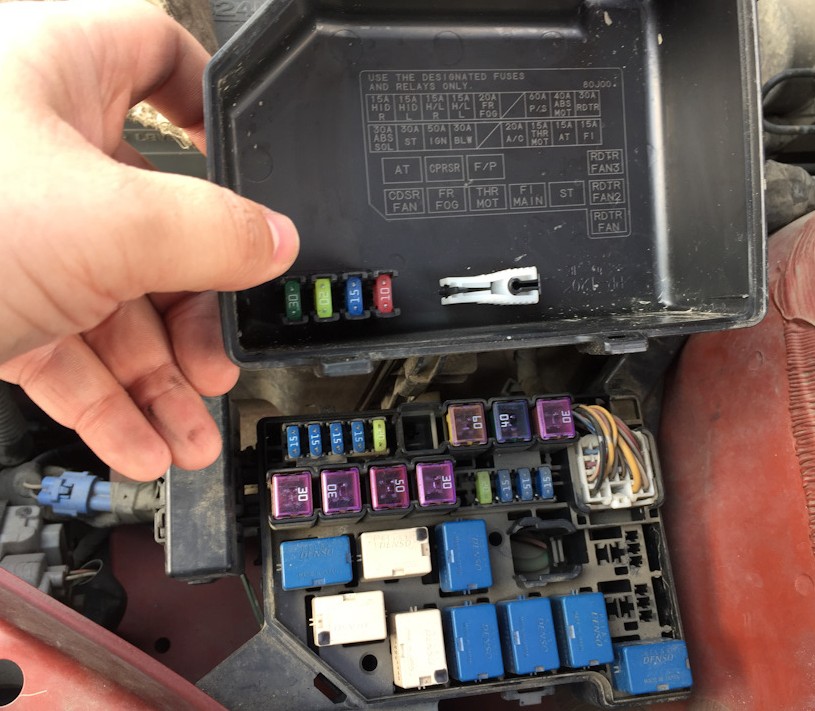

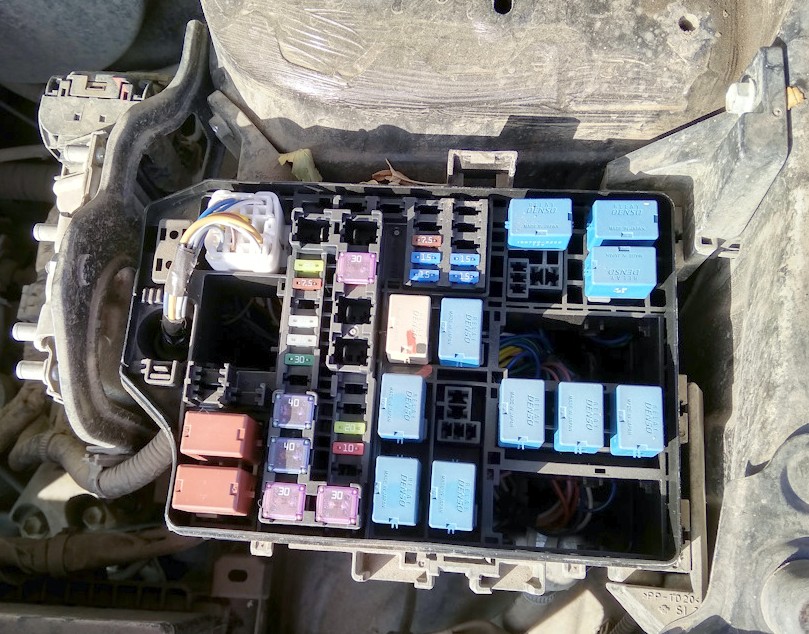

Фото — пример исполнения

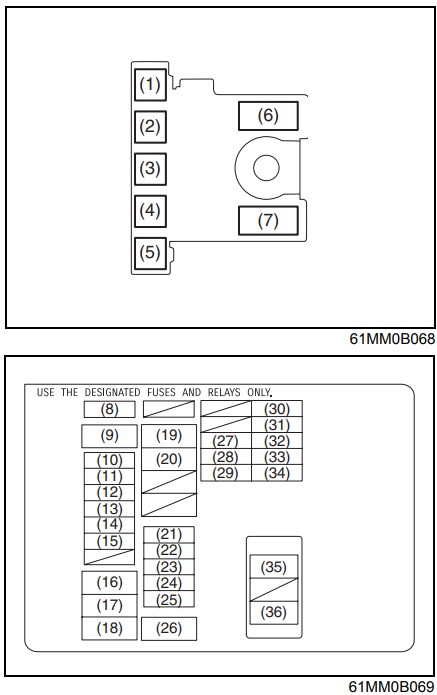

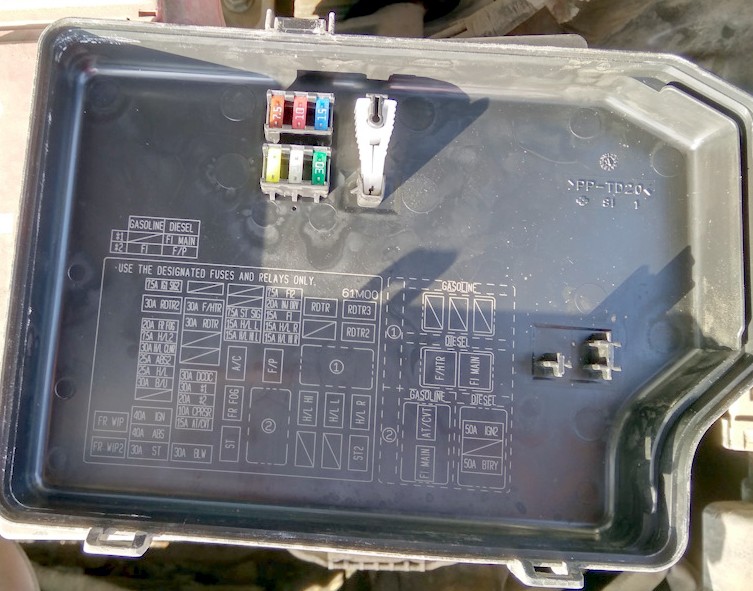

Схема

Обозначение

1	50/60А FL7
2	50/80А FL6
3	100А FL5
4	80А FL4
5	100А FL3
6	60/100А FL2
7	100/120А FL1
8	7,5А Зажигание — 1-й сигнал (2)
9	30А Вентилятор радиатора (2)
10	20А Передние противотуманные фонари
11	7,5А Фара 2
12	30А Омыватель фар
13	25А Модуль управления системы ESP
14	25А Фары
15	30А Аксессуары
16	40А Замок зажигания
17	40А Двигатель ESP®
18	30А Стартер
19	30А Устройство подогрева топлива
20	20А Вентилятор радиатора
21	30А DCDC
22	30А Fl, основной (дизельный двигатель)
23	20А Fl (бензиновый двигатель), Топливный насос (дизельный двигатель)
24	10А Воздушный компрессор
25	15А Бесступенчатая транс- миссия (CVT)
26	30А Вентилятор отопителя
27	7,5А Сигнал запуска
28	15А Фара (левая)
29	15А Верхняя фара (левая)
30	7,5А FI 2
31	20А Управление двигателем \ система впрыска
32	15А FI
33	15А Фара (правая)
34	15А Верхняя фара (правая)
35	50А Замок зажигания 2 (дизельный двигатель)
36	50А Аккумулятор (дизельный двигатель)

Для дизельных моделей предохранители на 40А дополнительного обогревателя могут быть вынесены отдельно.

Блок в салоне

Блок установлен на левой стойке, под приборной панелью со стороны водителя.

Вариант 1

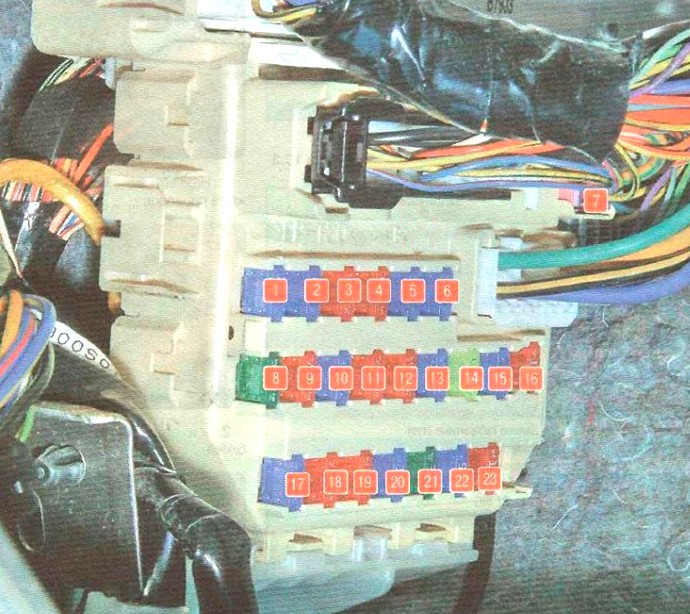

Фото — схема

Назначение предохранителей

1	15А Стеклоочиститель заднего окна двери
2	15А Система зажигания
3	10А Фонарь света заднего хода
4	10А Панель приборов
5	15А Прикуриватель и дополнительные потребители
6	15А Прикуриватель и дополнительные потребители
7	15А Стеклоподъемники
8	30А Стеклоочиститель ветрового окна
9	10А Электроусилитель рулевого управления
10	15А Подушки безопасности
11	10А Антиблокировочная система тормозов
12	10А Задние габаритные огни
13	15А Стоп-сигналы
14	20А Дверные замки
15	15А Резерв
16	10А Стартер
17	15А Обогрев сидений
18	10А Реле вентилятора кондиционера
19	10А Задние противотуманные фонари
20	15А Плафон освещения салона
21	30А Обогреватель заднего стекла
22	15А Звуковой сигнал, аварийная сигнализация
23	10А Иммобилизатор 20А Стеклоподъемники
24	30А Обогреватель заднего стекла

Функционирование прикуривателя и вспомогательных розеток обеспечивают предохранители №5 и №6 по 15А.

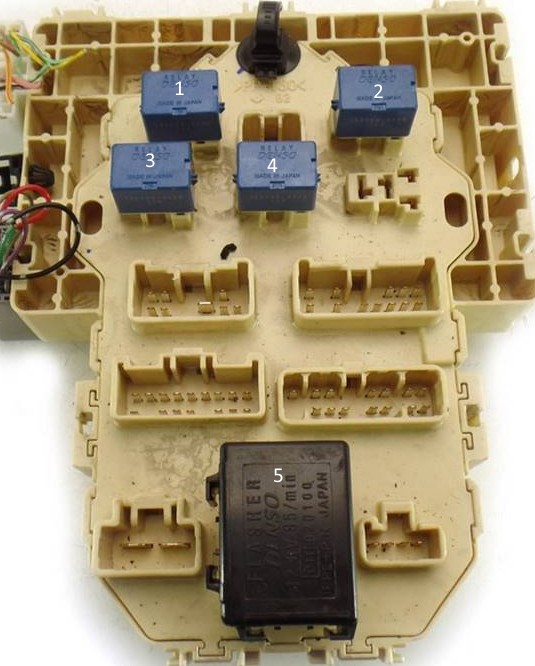

На задней панели блока могут размещаться реле:

Электродвигатель вентилятора кондиционера
Реле звукового сигнала
Очиститель заднего стекла
Обогреватель заднего стекла
Реле аварийной сигнализации

Вариант 2

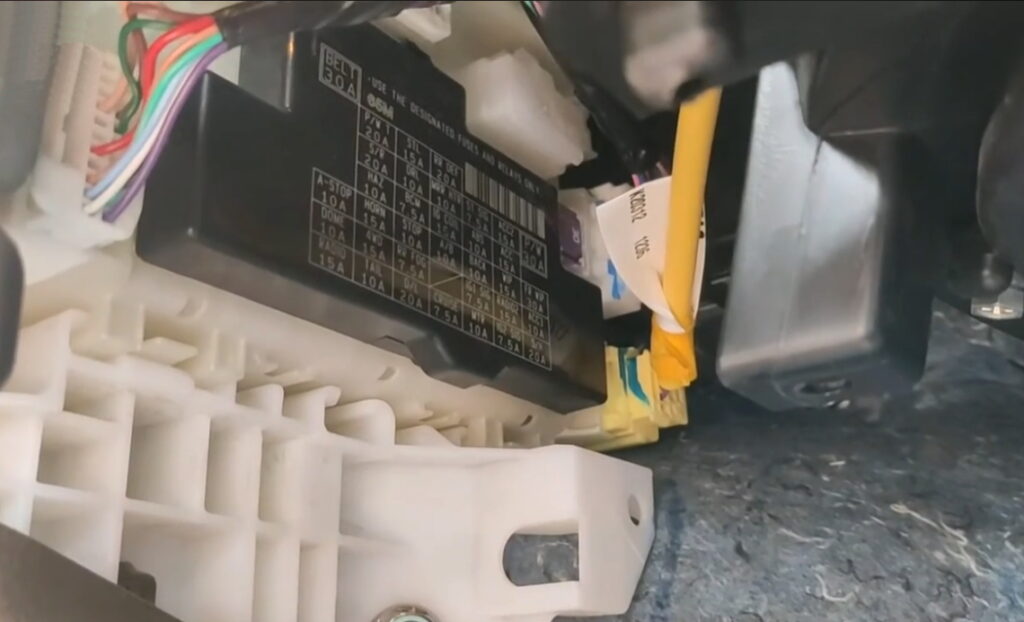

Фотография

Проверяйте характеристики на внутренней стороне крышки блока.

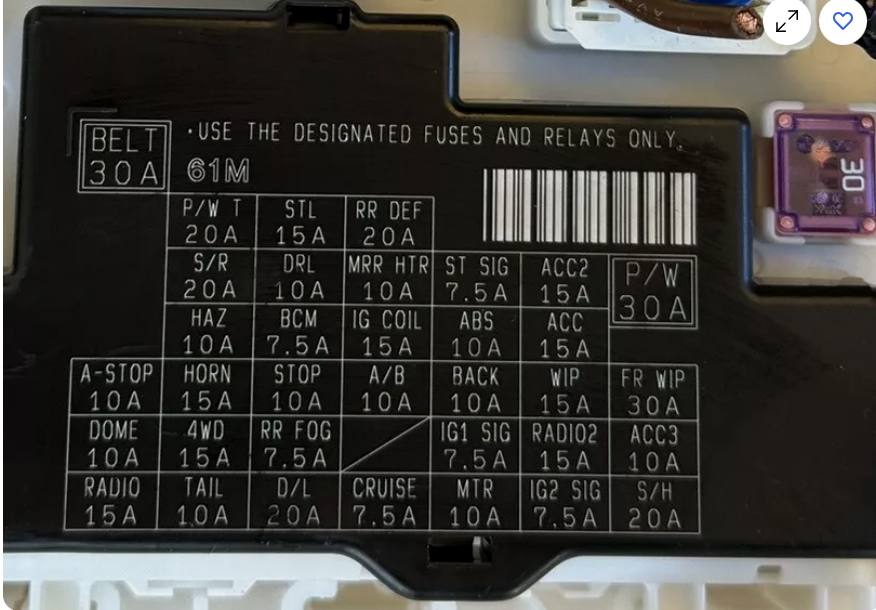

Схема

Расшифровка

1	30A Ремень безопасности
2	20A Таймер электрических стеклоподъемников
3	15A Замок рулевой колонки
4	20A Обогреватель заднего стекла
5	20A Люк
6	10A DRL
7	10A Обогреватель наружных зеркал
8	7,5A Сигнал запуска
9	15A Розетка для дополнительного оборудования 2
10	30A Электрический стеклоподъемник
11	10A Аварийная сигнализация
12	7,5A BCM
13	15A Катушка зажигания
14	10A Модуль управления системы ABS
15	15A Розетка прикуривателя
16	10A Контроллер A-STOP
17	15A Звуковой сигнал
18	10A Стоп-сигнал
19	10A Подушка безопасности
20	10A Фонарь заднего хода
21	15A Очиститель / омыватель
22	30A Передний стеклоочиститель
23	10A Потолочный плафон
24	15A 4WD
25	7,5A Задние противотуманные фонари
26	Резерв
27	7,5A Зажигание — 1-й сигнал
28	15A Радио 2
29	10A Розетка для дополнительного оборудования 3
30	15A Радио
31	10A Задний фонарь
32	20A D/L
33	7,5A Круиз-контроль
34	10A Измерительный прибор
35	7,5A Зажигание — 2-й сигнал
36	20A Подогрев сидений
